Co to jest wyłącznik MCCB?

MCCB —wyłącznik w obudowie formowanej— jest urządzeniem zabezpieczającym przed niskim napięciem, które automatycznie odłącza obwód w przypadku wykrycia warunków przeciążenia lub zwarcia. W przeciwieństwie do bezpiecznika, można go zresetować i ponownie użyć po wyłączeniu. Wewnątrz formowanej obudowy termiczno-magnetyczny mechanizm wyzwalający spełnia dwa zadania: element termiczny reaguje na długotrwałe przeciążenie, natomiast element magnetyczny reaguje natychmiast na zwarcia. Rezultatem jest ochrona odpowiadająca sposobowi zachowania rzeczywistych obciążeń elektrycznych.

Kiedy wybrać wyłącznik MCCB: główne pola zasilające, trójfazowe panele dystrybucyjne, duże obwody silników lub dowolny punkt, w którym spodziewany prąd zwarciowy przekracza to, co może przerwać wyłącznik MCB.

Kiedy wystarczy wyłącznik nadprądowy: końcowe obwody podrzędne o umiarkowanych obciążeniach i niskim poziomie usterek — tablice mieszkaniowe, obwody oświetleniowe i gniazdkowe.

250A three-pole MCCB

Jak wybrać właściwy wyłącznik różnicowoprądowy

Prąd znamionowy (In)

1. — dopasować obciążenie ciągłe i pozostawić zapas dla prądów rozruchowych silników.

Zdolność wyłączania (Icu / Ics)

2. — musi być wyższy niż spodziewany prąd zwarciowy w miejscu instalacji. Im wyższy poziom błędu, tym wyższego Icu potrzebujesz.

Polacy

3. — 3P dla systemów trójfazowych, 4P, gdzie przewód neutralny również wymaga odłączenia.

Wartości napięcia

4. — sprawdzić znamionowe napięcie robocze (Ue), napięcie izolacji (Ui) i wytrzymałość na impulsy (Uimp) względem systemu.

Normy i certyfikaty

5. — Zgodność z normą IEC/EN 60947-2 i oznakowanie CE stanowią podstawę projektów międzynarodowych.

Aplikacja

6. — Instalacje zabezpieczające silniki, dystrybucyjne i przemysłowe mogą wymagać różnych parametrów znamionowych ramy i charakterystyk wyzwalania.

Jak wygląda dobrze określony wyłącznik MCCB 250 A:

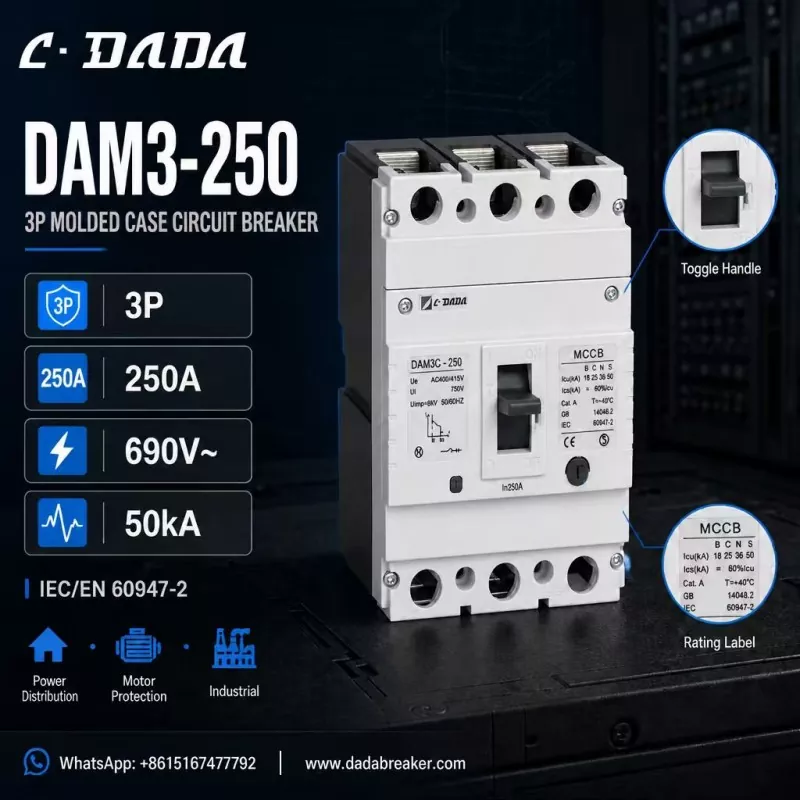

Aby uzyskać taki konkret, rozważ DAM3-250 firmy C·DADA Electric — trójbiegunowy wyłącznik MCCB 250 A, który ilustruje, czego należy szukać w urządzeniach tej klasy:

Konfiguracja 3P

● o prądzie znamionowym 250A (In), odpowiedni do trójfazowych tablic rozdzielczych

Wartości napięcia:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Zdolność wyłączania do 50kA

● — Icu 18/25/36/50 kA w wariantach B/C/N/S, dzięki czemu instalatorzy mogą dopasować poziomy usterek w różnych punktach sieci

Zgodność z IEC/EN 60947-2 i GB 14048.2

● Oznaczenie CE, z wyraźnym uchwytem włączającym/wyłączającym, informującym o stanie pracy

● Zbudowany do dystrybucji energii, ochrony silników i zastosowań przemysłowych

Logika stojąca za tą specyfikacją: 3-biegunowa rama 250 A o zdolności wyłączania klasy 50 kA pokrywa większość potrzeb konstruktorów i wykonawców rozdzielnic – od głównych tablic rozdzielczych po obwody zasilania silników – podczas gdy wiele wariantów Icu pozwala dopasować koszty do rzeczywistych poziomów zwarć.

Zalecenie wyboru

● W przypadku obwodów końcowych do ~125A i niskim poziomem zwarć, ekonomicznym wyborem jest wyłącznik nadprądowy.

● Do głównych instalacji rozdzielczych, zabezpieczeń silników i rozdzielnic przemysłowych należy wybrać wyłącznik MCCB o zdolności wyłączania przekraczającej spodziewany prąd zwarciowy instalacji.

● W razie wątpliwości należy zwiększyć o jedną klasę zdolność wyłączania: różnica w kosztach jest niewielka, podczas gdy margines ochrony może stanowić różnicę między drobną usterką a poważną awarią.

Często zadawane pytania

P: Co to jest wyłącznik MCCB?

O: Awyłącznik w obudowie formowanejto resetowalne urządzenie zabezpieczające przed niskim napięciem, które rozłącza obwód w przypadku przeciążenia lub zwarcia, zaprojektowane z myślą o wyższych prądach i poziomach zwarcia niż miniaturowy wyłącznik automatyczny.

P: Co oznacza Icu w wyłączniku MCCB?

Odp.: Icu to maksymalna zdolność wyłączania zwarcia — maksymalny prąd zwarciowy, jaki wyłącznik może przerwać. Ics to zdolność wyłączania usługi, czyli poziom, który może wielokrotnie przerwać i pozostać sprawny.

P: Jak wybrać zdolność wyłączania mojego wyłącznika MCCB?

Odp.: Wybierz wartość znamionową Icu wyższą niż spodziewany prąd zwarciowy w miejscu instalacji. W rozdzielnicach o dużej mocy transformatora lub długich liniach przemysłowych potrzebne są zazwyczaj urządzenia klasy 36–50 kA.

P: Co to jest MCCB DAM3-250?

Odp.: DAM3-250 to trójbiegunowy wyłącznik kompaktowy 250 A firmy C·DADA Electric, o napięciu znamionowym do 690 V i zdolności wyłączania do 50 kA, przeznaczony do rozdziału mocy, ochrony silników i zastosowań przemysłowych.
