Praktyczny przewodnik po wyłącznikach różnicowoprądowych z zabezpieczeniem nadprądowym

Co to jest RCBO?

JakiśRCBO— wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym — to urządzenie zabezpieczające przed niskim napięciem, które łączy w jednym urządzeniu ochronę przed przeciążeniem, ochronę przed zwarciem i wykrywanie prądu resztkowego (upływu). Wewnątrz kompaktowej obudowy termomagnetyczny mechanizm wyzwalający radzi sobie z przeciążeniami i zwarciami, podczas gdy przekładnik prądowy o zerowej składowej w sposób ciągły porównuje prąd płynący w przewodzie fazowym i neutralnym. Gdy różnica przekracza znamionowy prąd różnicowy (IΔn), urządzenie wyłącza się w ciągu milisekund, odcinając zasilanie, zanim prąd upływowy może spowodować obrażenia u ludzi lub spowodować pożar.

Kiedy wybrać RCBO: końcowe obwody pomocnicze, które wymagają zarówno zabezpieczenia nadprądowego, jak i ochrony osobistej przed upływem prądu — gniazdka zewnętrzne, obwody urządzeń, garaże, piwnice, łazienki i inne wilgotne lub łatwo dostępne miejsca.

DABL-63 należy do klasy RCBO: jedno urządzenie, trzy zabezpieczenia — najbardziej oszczędny pod względem przestrzennym i kosztowym wybór dla jednofazowych obwodów końcowych w gospodarstwach domowych.

Jak wybrać odpowiedni RCBO?

1. Prąd znamionowy (In): odpowiada ciągłemu obciążeniu obwodu, z zapasem dla prądów rozruchowych urządzeń (np. 40 A obejmuje standardowe obwody urządzeń gospodarstwa domowego).

2. Zdolność wyłączania (Icn): musi być wyższa niż spodziewany prąd zwarciowy w miejscu instalacji; 6kA obejmuje typowe poziomy usterek w budynkach mieszkalnych i lekkich obiektach komercyjnych.

3. Bieguny: 1P+N dla jednofazowych obwodów końcowych z kompaktowym montażem na szynie DIN.

4. Charakterystyka wyzwalania: krzywa C (5–10× In) dla ogólnych obciążeń domowych i urządzeń; Krzywa B dla wrażliwej elektroniki; Krzywa D do rozruchu silnika.

5. Normy i certyfikacja: Zgodność z normą IEC/EN 61009-1 oraz oznakowanie CE stanowią podstawę projektów międzynarodowych.

6. Zastosowanie: gniazdka zewnętrzne, obwody urządzeń i oświetlenie garażu/piwnicy mogą wymagać wyższej czułości niż ogólne obwody wewnętrzne.

Jak wygląda dobrze określone RCBO

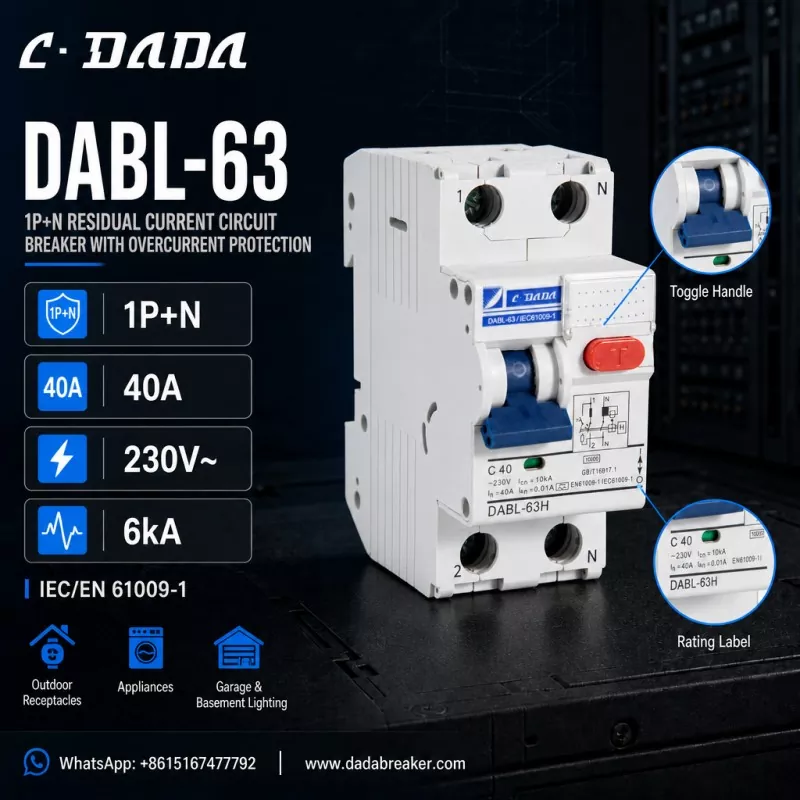

Aby zrobić ten beton, rozważ DABL-63 zC·DADA Elektryczny, wyłącznik różnicowoprądowy 1P+N z zabezpieczeniem nadprądowym, który ilustruje, czego należy szukać w urządzeniach tej klasy: konfiguracja 1P+N

● Z przełączaniem biegunów pod napięciem i zerem, kompaktowe dla standardowych tablic rozdzielczych na szynę DIN, prąd znamionowy 40 A (In)

● Z wyłączeniem po krzywej C (C40) napięcie znamionowe 230V~

● Zdolność wyłączania 6kA (Icn)

● IΔn = 0,01A (10mA) zabezpieczenie różnicowo-prądowe o wysokiej czułości

● Zgodność z IEC/EN 61009-1

● Czerwony przycisk testowy T do okresowej kontroli działania, zaciski oznaczone 1/2/N, tabliczka znamionowa i schemat połączeń wydrukowany na obudowie

● Przeznaczony do gniazd zewnętrznych, sprzętu AGD, oświetlenia garaży i piwnic

Logika stojąca za tą specyfikacją

Rama 40A, 1P+N z zabezpieczeniem upływowym o wysokiej czułości 10mA pokrywa większość końcowych obwodów mieszkalnych: 40A odpowiada obciążeniu typowych obwodów urządzeń i gniazdek, 1P+N sprawia, że ​​urządzenie jest kompaktowe w przypadku zatłoczonych tablic rozdzielczych, a czułość 10mA zapewnia dodatkową warstwę ochrony osobistej dokładnie tam, gdzie wymagają tego wytyczne IEC – na zewnątrz, w wilgotnych obszarach i wokół dzieci.

Często zadawane pytania

P: Co to jest RCBO?

Odp.: RCBO — wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym — to niskonapięciowe urządzenie zabezpieczające z możliwością resetowania, które łączy w sobie zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem i zabezpieczenie przed prądem różnicowym (upływem) w jednym urządzeniu, zwykle do 63 A dla obwodów końcowych.

P: Jaka jest różnica między RCBO a MCB?

Odp.: MCB zapewnia jedynie ochronę przed przeciążeniem i zwarciem. RCBO dodaje na górze funkcję wykrywania prądu resztkowego (upływu), odłączając obwód, gdy prąd upływowy przekracza IΔn – chroniąc ludzi i zapobiegając pożarom elektrycznym.

P: Co oznacza IΔn = 10mA?

Odp.: IΔn to znamionowy prąd resztkowy. 10 mA to wysoka czułość: urządzenie wyłącza się, gdy prąd upływowy osiągnie 10 mA, zapewniając szybszą ochronę osób niż 30 mA do zastosowań ogólnych.

P: Co to jest DABL-63 RCBO?

Odp.: DABL-63 to wyłącznik różnicowoprądowy 1P+N z zabezpieczeniem nadprądowym firmy C·DADA Electric — 40A, krzywa C, 230V~, zdolność wyłączania 6kA i zabezpieczenie przed upływem prądu o wysokiej czułości 10mA, zgodne z normą IEC/EN 61009-1, do gniazdek zewnętrznych, sprzętu AGD i oświetlenia garażu/piwnicy.
