Dlaczego ochrona obwodów prądu stałego staje się kluczowa dla przyszłości systemów elektroenergetycznych?

Światowa energetyka staje się coraz bardziej uzależniona od prądu stałego. Panele fotowoltaiczne, systemy magazynowania energii akumulatorów, stacje ładowania pojazdów elektrycznych, sprzęt telekomunikacyjny i centra danych zawierają ważne sekcje prądu stałego. W miarę rozwoju tych zastosowań ochrona obwodów przestaje być elementem pomocniczym i staje się centralną częścią bezpieczeństwa systemu. AWyłącznik obwodu prądu stałegomusi szybko i bezpiecznie odłączyć nieprawidłowy prąd, ograniczając ryzyko uszkodzenia kabli, konwerterów, akumulatorów i podłączonego sprzętu.

Przerywanie prądu stałego różni się technicznie od przerywania prądu przemiennego. W obwodzie prądu przemiennego prąd w naturalny sposób przekracza zero wiele razy na sekundę, co pomaga ugasić łuk elektryczny. DC nie ma naturalnego przejścia przez zero, więc łuk może pozostać stabilny po rozdzieleniu styków. Wyłączniki zaprojektowane dla prądu stałego wymagają zatem odpowiednich konstrukcji stykowych, komór łukowych, układów wydmuchu magnetycznego, odległości izolacyjnych i konfiguracji okablowania. Nigdy nie należy zakładać, że wyłącznik prądu przemiennego nadaje się do pracy w trybie prądu stałego tylko dlatego, że jego prąd znamionowy wydaje się odpowiedni.

Wyraźnym trendem w branży jest dążenie do wyższych napięć systemowych i większej gęstości mocy. Wyższe napięcie prądu stałego może zmniejszyć prąd przy tej samej przesyłanej mocy, pomagając zmniejszyć straty w przewodzie i wymagania dotyczące kabli. Jednak powoduje to również, że koordynacja izolacji i przerywanie łuku są bardziej wymagające. Przy wyborze produktu należy wziąć pod uwagę znamionowe napięcie robocze, prąd znamionowy, liczbę biegunów, zdolność wyłączania zwarciowego, środowisko użytkowania i metodę połączenia określoną przez producenta. Wymagania dotyczące polaryzacji są szczególnie ważne w przypadku niektórych konstrukcji wyłączników prądu stałego.

Kolejnym trendem jest ściślejsza koordynacja wyłączników i monitoringu elektronicznego. Nowoczesne systemy energetyczne coraz częściej wykorzystują czujniki, sterowniki i sieci komunikacyjne do wykrywania przegrzania, przeciążeń, usterek izolacji i nieprawidłowych wzorców działania. Ochrona mechaniczna pozostaje niezbędna, ale staje się częścią szerszej architektury ochrony, która może obejmować bezpieczniki, urządzenia przeciwprzepięciowe, styczniki, urządzenia monitorujące izolację i systemy zarządzania akumulatorami. Coraz większą uwagę zwraca się na selektywność między urządzeniami poprzedzającymi i końcowymi, ponieważ niepotrzebne wyłączenie może mieć wpływ na cały ciąg fotowoltaiczny, regał magazynowy, szafę ładującą lub proces przemysłowy.

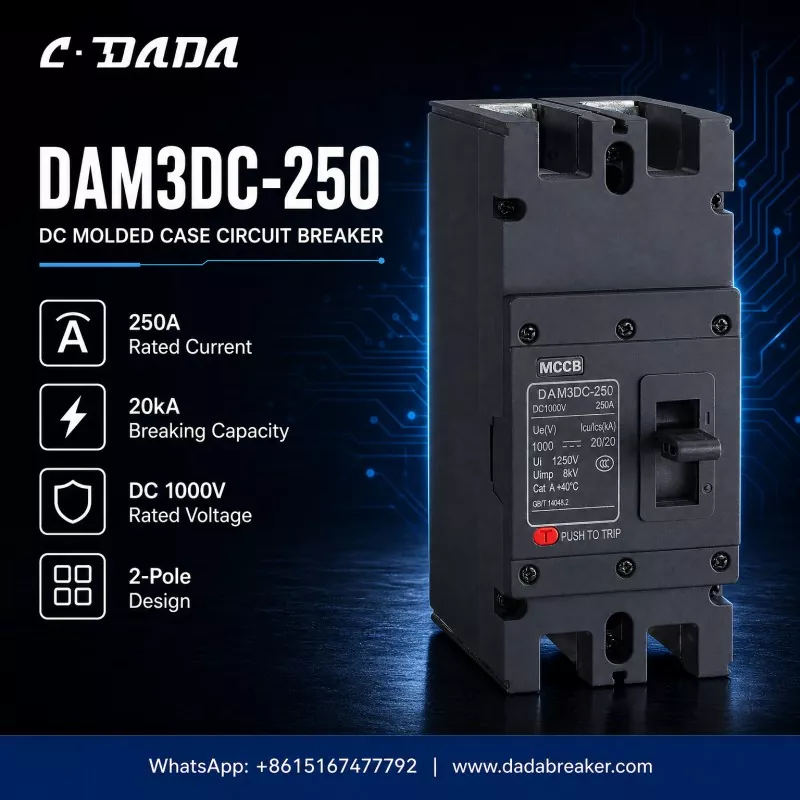

DAM3DC-250 pokazany przezShanghai Dada Electricilustruje typ wyłącznika prądu stałego w obudowie formowanej stosowanego w dystrybucji wyższego prądu. Widoczne dane techniczne wskazują prąd znamionowy 250 A, napięcie znamionowe prądu stałego 1000 V, zdolność wyłączania 20 kA i konstrukcję dwubiegunową. Wartości te opisują zamierzony zasięg elektryczny; same w sobie nie określają przydatności dla każdej instalacji. Inżynierowie muszą jeszcze sprawdzić rzeczywisty poziom zwarcia, rozmiar przewodu, temperaturę otoczenia, stan obudowy, charakterystykę obciążenia, wysokość montażu, obowiązujące normy i wymaganą koordynację zabezpieczeń.

Dla użytkowników końcowych jasne oznakowanie i dokumentacja są równie cenne, ponieważ prawidłowe decyzje dotyczące instalacji, konserwacji i wymiany zależą od znajomości zweryfikowanych parametrów znamionowych i ograniczeń użytkowania urządzenia.

Patrząc w przyszłość, kupujący będą kłaść większy nacisk na weryfikację pod kątem konkretnej aplikacji, zamiast wybierać urządzenia wyłącznie na podstawie aktualnej oceny. Niezawodna ochrona prądu stałego zależy od prawidłowego dopasowania napięcia, odpowiedniej zdolności przerywania, właściwej konfiguracji biegunów, kontrolowanej instalacji i okresowych kontroli. W miarę ciągłego rozwoju wytwarzania energii odnawialnej, magazynowania i transportu zelektryfikowanego zrozumienie tych podstaw pomoże projektantom systemów zmniejszyć ryzyko i zbudować bardziej niezawodne sieci prądu stałego.
