Wyłącznik automatyczny typu AC z funkcją prądu różnicowego

Spełniaj światowe standardy bezpieczeństwa dzięki wyłącznikowi CDADA DAM1L AC z funkcją prądu różnicowego. Jest to wyłącznik różnicowoprądowy o wysokiej integralności, zaprojektowany przez Shanghai DADA Electric CO., LTD. do niezawodnej ochrony wyłącznie przed sinusoidalnymi zwarciami doziemnymi prądu przemiennego (wg IEC 60755).

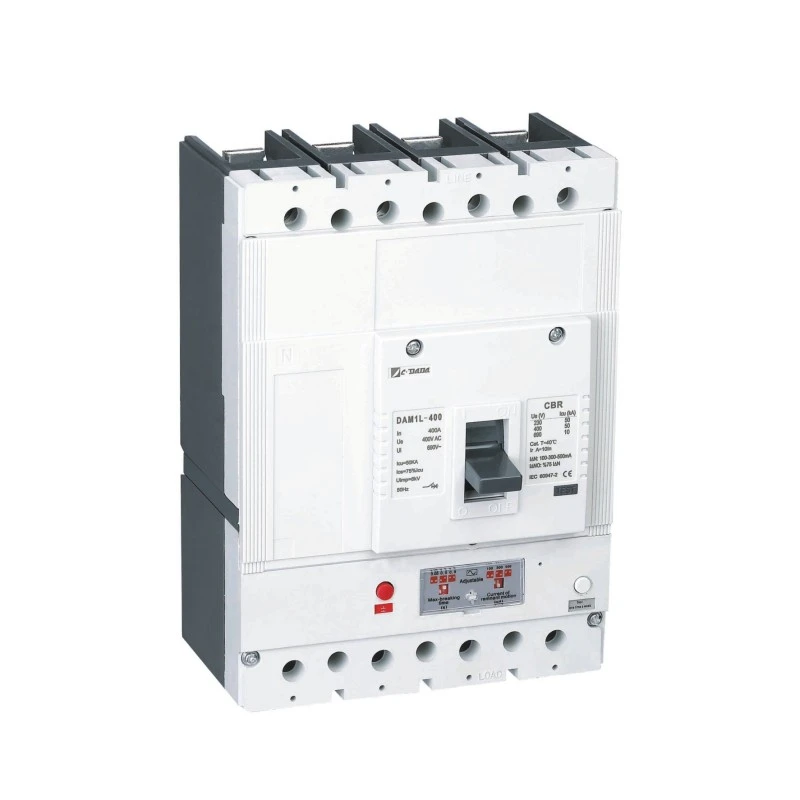

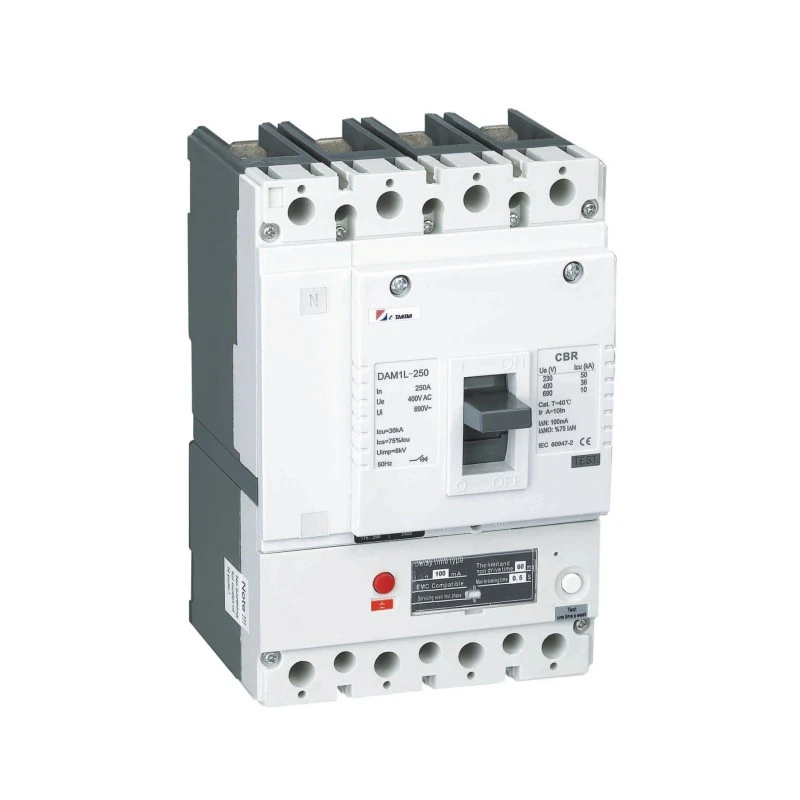

Zaprojektowany jako wyłącznik w obudowie formowanej 4P o prądzie znamionowym od 10 A do 500 A przy 400 V/415 V, integruje zabezpieczenie przed przeciążeniem, zwarciem i prądem różnicowym w jednym kompaktowym urządzeniu. Posiada certyfikaty CE, CB i SEMKO, DAM1L jest idealny do zastosowań, w których wystarczające jest wykrywanie upływu prądu przemiennego, takich jak standardowe okablowanie w budynkach mieszkalnych, obwody oświetleniowe lub obciążenia silników bez napędów elektronicznych.

Dzięki regulowanemu I△n (30mA–1000mA), elektronice zasilanej wielofazowo (praca do 50V) i solidnej separacji łuku, zapewnia niezawodne działanie w budynkach, tunelach i infrastrukturze, jednocześnie ściśle spełniając wymagania RCD typu AC.

Kluczowe dane techniczne

Kluczowe funkcje:

★ Wielofazowy obwód RCD zasilany → pracuje przy napięciu ≥50V

★ Przycisk „Naciśnij, aby przetestować”.

★ Oddzielne styki główne i łukowe

★ Regulowany wyzwalacz magnetyczny (0,8–1,0 × In)

★ Silna odporność na zakłócenia elektromagnetyczne

★ Pełna obsługa akcesoriów (wyzwalacz wzrostowy, styki pomocnicze, pokrętło obrotowe)

Dlaczego warto wybrać CDADA AC TYPE CBR?

★ Prawdziwa zgodność z typem AC

W przeciwieństwie do „uniwersalnych” urządzeń typu A, CBR typu AC firmy CDADA jest zoptymalizowany tylko pod kątem sinusoidalnego upływu prądu przemiennego – oferując wyższą efektywność kosztową tam, gdzie nie ma obciążeń elektronicznych (np. VFD, SMPS).

★ Niezawodna konstrukcja zasilania

Elektronika RCD pobiera energię ze wszystkich faz, zapewniając działanie nawet w przypadku zaniku jednej fazy lub znacznego spadku napięcia, co stanowi kluczową przewagę nad konkurentami zasilanymi jednofazowo.

★ Podwójne role bezpieczeństwa

● 30 mA: Spełnia normę IEC dotyczącą ochrony osobistej przed porażeniem

● 100mA–1000mA: zapobiega pożarom spowodowanym uszkodzeniem izolacji w kablach i skrzynkach przyłączeniowych

★ Ochrona regulowana w terenie

Dostosuj czułość i opóźnienie czasowe do warunków instalacji — unikaj uciążliwych wyłączeń, zachowując jednocześnie zgodność z przepisami.

★ Integracja na poziomie przemysłowym

Łączy wyłączniki MCCB i RCD w jedną szczelną jednostkę — oszczędzając miejsce, redukując błędy w okablowaniu i zapewniając doskonałą koordynację.

★ Akceptowane na całym świecie

Dzięki certyfikatom CE, CB i SEMKO jest dopuszczony do użytku w Europie, na Bliskim Wschodzie, w Afryce i Azji – jest to idealne rozwiązanie dla producentów paneli zorientowanych na eksport.

★ Nasze produkty zostały dostarczone do projektów sieci elektroenergetycznych, zakładów przemysłowych, budynków komercyjnych i projektów infrastrukturalnych w wielu krajach.

★ Stale inwestujemy w badania i rozwój, monitorujemy światowe standardy i trendy rynkowe oraz współpracujemy z ekspertami branżowymi w celu unowocześnienia naszego portfolio produktów.

Typowe zastosowania

Budynki mieszkalne: Panele główne lub obwody pomocnicze (oświetlenie, gniazdka) bez elektroniki

Oświetlenie komercyjne: obwody sufitowe w biurach, oświetlenie korytarzowe

Tradycyjne obciążenia silnikowe: pompy, wentylatory, sprężarki (napędzane bez napędu VFD)

Infrastruktura: Oświetlenie tuneli, szafki uliczne, maszynownie wind

Projekty opłacalne: Tam, gdzie wyłączniki różnicowoprądowe typu A są niepotrzebne i mają zbyt dużą specyfikację

Często zadawane pytania

P1: Co oznacza „TYP AC” w przypadku urządzenia różnicowoprądowego?

A1: CBR TYPU AC reagują tylko na gładkie, sinusoidalne, zmienne prądy różnicowe (np. z uszkodzonej izolacji w grzejnikach lub silnikach). Nie wykrywają pulsującego prądu stałego z urządzeń elektronicznych, takich jak ładowarki do telefonów lub sterowniki LED. Jeśli występują takie obciążenia, należy zastosować typ A.

P2: Czy mogę używać tego AC CBR 63A do domowego gniazdka?

A2: Tylko jeśli w obwodzie nie ma urządzeń elektronicznych (np. obciążeń czysto rezystancyjnych, takich jak żarówki lub czajniki starego typu). W przypadku nowoczesnych domów wyposażonych w telewizory, laptopy lub oświetlenie LED wybierz zamiast tego wyłącznik różnicowoprądowy typu A.

P3: Dlaczego miałbym wybrać typ AC zamiast typu A?

A3: Niższy koszt i wyższa odporność na fałszywe wyłączenie w środowiskach wyłącznie prądu przemiennego. Jeśli w systemie nie ma prostowników, falowników ani zasilaczy impulsowych, wystarczający i bardziej ekonomiczny jest typ prądu przemiennego.

P4: Czy to działa, jeśli jedna faza ulegnie awarii?

A4: Tak! Obwód RCD zasilany jest z sieci wielofazowej, dzięki czemu pozostaje aktywny nawet w przypadku zaniku fazy lub spadku napięcia do 50V – zapewniając ciągłą ochronę upływową.

P5: Dlaczego warto wybrać CDADA dla wyłącznika typu AC z działaniem prądu różnicowego?

A5: CDADA oferuje:

● Konstrukcja typu AC zgodna z IEC 60755

● Zintegrowany MCCB + RCD w jednym urządzeniu (brak problemów ze zgodnością)

● Elektronika zasilana wielofazowo zapewniająca niezawodność

● Możliwość regulacji I△n i opóźnienia czasowego na miejscu

● Globalne certyfikaty (CE/CB/SEMKO) i ceny przyjazne dla OEM
