Co sprawia, że ​​wyłącznik kompaktowy z zabezpieczeniem przed upływem prądu jest ważny dla bezpieczniejszej dystrybucji energii?

1. Co to jest wyłącznik MCCB z zabezpieczeniem przed wyciekiem?

Wyłącznik kompaktowy, powszechnie nazywany MCCB, przeznaczony jest do ochrony obwodów elektrycznych niskiego napięcia przed takimi warunkami, jak przeciążenie i zwarcie. W przeciwieństwie do podstawowego wyłącznika ochronnego, wyłącznik MCCB można wybrać w szerokim zakresie wartości znamionowych prądu i zdolności przerywania, dzięki czemu nadaje się do komercyjnych i przemysłowych systemów dystrybucyjnych.

JakiśMCCB z zabezpieczeniem przed wyciekiemdodaje do tych konwencjonalnych funkcji zabezpieczających wykrywanie prądu różnicowego lub upływu doziemnego. Kiedy wykryty zostanie nieprawidłowy prąd upływowy, który osiągnie skonfigurowany poziom operacyjny, mechanizm zabezpieczający może zainicjować wyłączenie i odłączyć dotknięty obwód.

Ta kombinacja jest szczególnie przydatna, gdy projektanci instalacji elektrycznych chcą wielu warstw ochrony bez tworzenia niepotrzebnie skomplikowanego układu paneli. Produkty komercyjne są dostępne jako zintegrowane rozwiązania MCCB plus wyłącznik różnicowoprądowy lub jako wyłączniki MCCB w połączeniu z kompatybilnymi modułami prądu różnicowoprądowego. Norma IEC 60947-2 zawiera wymagania dotyczące wyłączników wyposażonych w zabezpieczenie różnicowoprądowe, chociaż producenci mogą zapewniać różne konfiguracje i zakresy regulacji.

2. Jak działa ochrona przed wyciekami?

W zdrowym obwodzie elektrycznym prąd płynący przez przewody wychodzące powinien odpowiednio odpowiadać prądowi powracającemu przez obwód. Stan upływu występuje, gdy część prądu płynie niezamierzoną ścieżką, na przykład w wyniku pogorszenia się izolacji, podłączonego sprzętu lub kontaktu osoby z częścią pod napięciem.

Zabezpieczenie przed upływem monitoruje prąd różnicowy związany z tą niezrównoważeniem. Jeśli zmierzony prąd różnicowy przekracza skonfigurowany próg zadziałania urządzenia, system zabezpieczający wysyła sygnał wyłączenia do mechanizmu MCCB.

W zależności od konstrukcji produktu, zabezpieczenie upływowe może zapewniać regulowany prąd resztkowy, opóźnienie czasowe, funkcjonalność testową, sygnalizację alarmu lub inne funkcje monitorujące. Komercyjne produkty zabezpieczające przed wyciekiem MCCB wykazują, że ustawienia czułości i opóźnienia mogą się znacznie różnić w zależności od zamierzonego zastosowania.

Dlaczego różni się to od zabezpieczenia przed przeciążeniem?

Ochrona przed przeciążeniem i ochrona przed wyciekiem odpowiadają różnym problemom. Przeciążony obwód może pobierać nadmierny prąd, ponieważ podłączonych jest zbyt wiele obciążeń lub ponieważ sprzęt działa poza zamierzoną wydajnością. Błąd upływu dotyczy jednak prądu uciekającego z zamierzonej ścieżki przewodzącej.

Dlatego samo zwiększenie zdolności zabezpieczenia przed przeciążeniem nie zapewnia automatycznie odpowiedniej ochrony przed wyciekiem. Projektując system dystrybucji energii elektrycznej, należy rozpatrywać te dwie funkcje oddzielnie.

3. Jakie problemy elektryczne może rozwiązać?

Sprzęt elektryczny używany w fabrykach, budynkach komercyjnych i projektach infrastrukturalnych może pracować przez długi czas w wymagających warunkach. Wilgoć, kurz, starzenie się izolacji, uszkodzenia mechaniczne, błędy instalacyjne i pogorszenie stanu sprzętu mogą przyczynić się do nieprawidłowych ścieżek prądowych.

Rzeczywisty poziom ochrony zależy od całej instalacji elektrycznej, konfiguracji urządzenia i warunków instalacji. Dlatego też wyłącznik różnicowoprądowy z zabezpieczeniem upływowym należy traktować raczej jako część prawidłowo zaprojektowanego planu ochrony, a nie jako uniwersalne rozwiązanie dla każdego zagrożenia elektrycznego.

4. Dlaczego warto łączyć wyłącznik MCCB i ochronę przed wyciekami?

W przypadku wielu projektów elektrycznych główną atrakcją jest możliwość uwzględnienia kilku wymagań dotyczących ochrony w ramach skoordynowanego układu urządzeń. Może to być cenne, gdy ważna jest przestrzeń panelu, czas instalacji i koordynacja systemu.

1. Wiele funkcji ochronnych

Prawidłowo skonfigurowane urządzenie może zapewnić ochronę przed przeciążeniem, zwarciem i różnicowoprądową w ramach tej samej architektury zabezpieczeń. Ułatwia to inżynierom ustalenie określonej strategii ochrony obwodu zasilającego lub dystrybucyjnego.

2. Bardziej wydajna konstrukcja panelu

Zintegrowane lub ściśle dopasowane komponenty zabezpieczające mogą zmniejszyć potrzebę stosowania oddzielnych urządzeń, okablowania i elementów montażowych. Producenci wyłączników różnicowoprądowych chronionych przed prądem różnicowym szczególnie podkreślają kompaktową instalację i zmniejszone wymagania dotyczące podzespołów jako praktyczne zalety.

3. Regulowana ochrona

Niektóre produkty zapewniają regulowane progi prądu różnicowego i opóźnienia czasowe. Umożliwia to dostosowanie układu zabezpieczającego do różnych obwodów, zamiast polegać na jednym stałym ustawieniu dla każdego zastosowania.

4. Łatwiejsze planowanie systemu

Kiedy wymagania dotyczące przeciążenia, zwarcia i upływu są rozpatrywane łącznie, inżynierowie mogą ocenić całą strategię ochrony, zamiast wybierać osobno poszczególne komponenty.

5. Gdzie stosuje się wyłącznik MCCB z zabezpieczeniem przed wyciekiem?

Odpowiednie zastosowanie zależy od projektu elektrycznego, lokalnych wymagań i specyfikacji produktu. Typowe obszary zastosowań obejmują:

• Tablice rozdzielcze budynków komercyjnych
• Przemysłowe systemy dystrybucji energii
• Sprzęt do produkcji fabrycznej
• Podajniki silników i maszyn
• Warsztaty i zakłady produkcyjne
• Instalacje infrastruktury i mediów
• Sprzęt elektryczny wymagający monitorowania prądu upływu
• Systemy dystrybucyjne, w których przestrzeń na panele jest ograniczona
• Projekty wymagające skoordynowanej ochrony przed przeciążeniem, zwarciem i różnicowoprądową

Wyłączniki MCCB są szeroko stosowane w dystrybucji przemysłowej i komercyjnej, ponieważ ich wartości znamionowe prądu i możliwości przerywania mogą obejmować zastosowania wykraczające poza typowy zakres małych wyłączników odgałęzionych.

6. Co kupujący powinni sprawdzić przed wyborem?

Wybór wyłącznika MCCB z zabezpieczeniem upływowym opartym wyłącznie na natężeniu znamionowym może powodować problemy podczas instalacji. Kupujący powinni dostarczyć producentowi lub inżynierowi elektrykowi wystarczające informacje o systemie przed potwierdzeniem modelu.

1. Prąd znamionowy:Określ oczekiwane obciążenie ciągłe i wybierz odpowiednią wartość prądu w oparciu o cały projekt obwodu.
2. Napięcie robocze:Sprawdź napięcie systemu i czy produkt nadaje się do zamierzonego zastosowania prądu przemiennego.
3. Liczba biegunów:Sprawdź, czy system wymaga konfiguracji 3P, 4P lub innej.
4. Zdolność zwarciowa:Sprawdź dostępny spodziewany prąd zwarciowy i upewnij się, że wyłącznik ma odpowiednią wartość znamionową przerywania.
5. Czułość wycieku:Określ resztkowy prąd roboczy wymagany dla zamierzonej strategii ochrony.
6. Opóźnienie czasowe:Należy rozważyć, czy do koordynacji z urządzeniami znajdującymi się powyżej lub poniżej wymagane jest działanie natychmiastowe lub reakcja opóźniona.
7. Warunki instalacji:Sprawdź temperaturę otoczenia, obudowę, wilgotność, wysokość nad poziomem morza i inne istotne czynniki środowiskowe.
8. Normy i certyfikaty:Potwierdź standardy i atesty wymagane na rynku docelowym.

7. Wyjaśnienie kluczowych parametrów

Poniższe parametry są szczególnie ważne przy porównywaniu różnych produktów zabezpieczających przed wyciekiem MCCB.

Na przykład dostępne na rynku produkty z zabezpieczeniem różnicowoprądowym mogą oferować różne kombinacje prądu znamionowego, konfiguracji biegunów, napięcia roboczego i zdolności wyłączania. Specyfikacje te należy zawsze sprawdzać w oparciu o rzeczywistą kartę danych produktu, a nie zakładać je wyłącznie na podstawie kategorii produktu.

8. MCCB z zabezpieczeniem przed wyciekiem a oddzielne urządzenia zabezpieczające

Z technicznego punktu widzenia odpowiednie mogą być zarówno zintegrowane, jak i oddzielne rozwiązania zabezpieczające. Lepsza konfiguracja zależy od architektury elektrycznej projektu, wymagań przestrzennych, strategii koordynacji i preferencji zakupowych.

Ważne jest to, że integracja nie oznacza automatycznie przydatności. Wybrana kombinacja musi nadal spełniać wymagania elektryczne instalacji.

9. Uwagi dotyczące instalacji i konserwacji

Prawidłowa instalacja jest tak samo ważna, jak wybór odpowiedniego wyłącznika. Nawet dobrze zaprojektowany wyłącznik różnicowoprądowy z zabezpieczeniem przed upływem prądu może nie zapewnić zamierzonej wydajności, jeśli okablowanie, układ uziemienia, ustawienia lub środowisko instalacji są nieprawidłowe.

Sprawdź dokładnie okablowanie

Postępuj zgodnie ze schematem połączeń producenta i instrukcjami instalacji. Przewody fazowy i neutralny, jeśli ma to zastosowanie, muszą być prawidłowo rozmieszczone, aby system wykrywania prądu różnicowego działał zgodnie z przeznaczeniem.

Sprawdź ustawienie wycieku

Nie należy zakładać, że najniższe dostępne ustawienie prądu upływowego jest automatycznie odpowiednie. Ustawienie powinno odpowiadać zamierzonej funkcji zabezpieczającej i charakterystyce elektrycznej obwodu.

Rozważ selektywność

Duże systemy dystrybucyjne mogą zawierać wiele urządzeń ochronnych. Ich charakterystyki operacyjne należy przeglądać łącznie, aby odpowiednia awaria na odpływie nie spowodowała niepotrzebnego odłączenia znacznie większej części instalacji.

Wykonaj testy funkcjonalne

Jeżeli produkt zapewnia funkcję testową, testowanie powinno odbywać się zgodnie z procedurą zalecaną przez producenta i wymaganiami mającymi zastosowanie do instalacji. Niektóre urządzenia różnicowoprądowe zapewniają funkcje testowe i dodatkowe funkcje monitorowania.

10. Shanghai DaDa Electric Co., Ltd. i rozwiązania w zakresie ochrony przed wyciekami

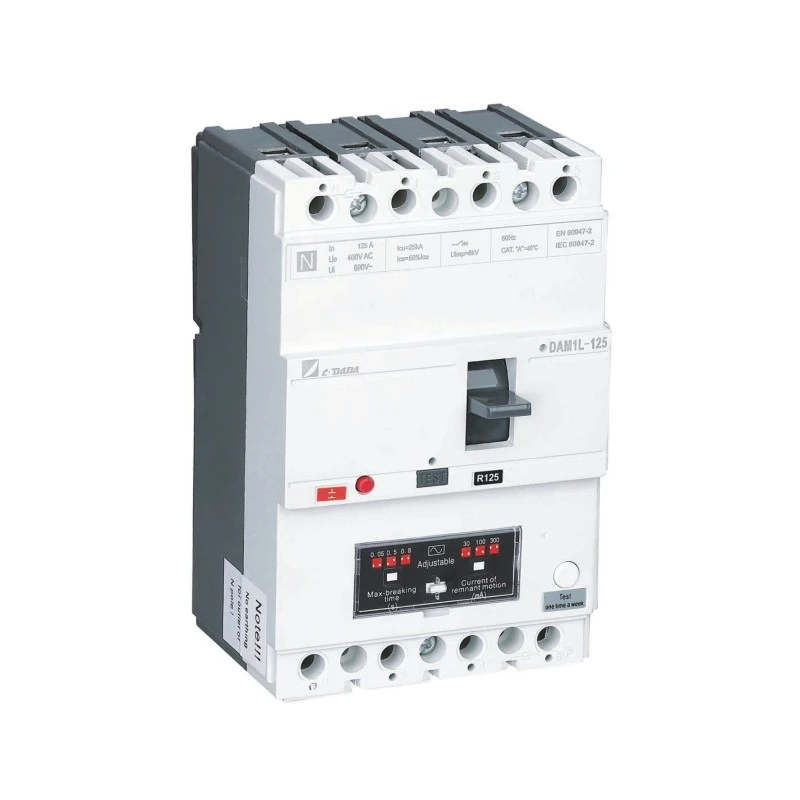

Shanghai DaDa Electric Co., Ltd. oferuje rozwiązania MCCB przeznaczone do zastosowań, w których konwencjonalne zabezpieczenie obwodów i zabezpieczenie przed wyciekami muszą ze sobą współdziałać. Seria DAM1L jest przykładem wyłącznika MCCB ze zintegrowanym zabezpieczeniem różnicowoprądowym, przeznaczonego do zastosowań obejmujących systemy elektryczne w budynkach, obiekty przemysłowe i inne środowiska dystrybucji niskiego napięcia.

Informacje o produkcie wskazują konfiguracje, takie jak konstrukcja czterobiegunowa, szeroki zakres prądu znamionowego i regulowane zabezpieczenie ziemnozwarciowe. W zależności od modelu prąd upływowy można skonfigurować w określonym zakresie, co pozwala na dostosowanie strategii ochrony do różnych zastosowań.

W przypadku zagranicznych nabywców, dystrybutorów, producentów paneli i wykonawców instalacji elektrycznych najbardziej użytecznym podejściem jest przedstawienie dostawcy wymagań projektu przed złożeniem zapytania o wycenę. Pomaga to określić, czy wymagany prąd znamionowy, rozmieszczenie biegunów, ustawienie upływu, zdolność wyłączania i certyfikaty są dostępne w zamierzonej konfiguracji.

Informacje, które należy uwzględnić w zapytaniu

• Wymagany prąd znamionowy
• Napięcie i częstotliwość systemu
• Liczba biegunów
• Wymagana czułość na prąd upływowy
• Wymagana funkcja opóźnienia czasowego
• Oczekiwany prąd zwarciowy lub wymagana zdolność wyłączania
• Środowisko instalacyjne
• Rynek docelowy i wymagania certyfikacyjne
• Wymagana ilość
• Wymagania OEM lub niestandardowe, jeśli mają zastosowanie

Podanie tych szczegółów na początku może usprawnić komunikację techniczną i zmniejszyć ryzyko wyboru wyłącznika, który nie będzie pasował do końcowej instalacji.

11. Często zadawane pytania

12. Wniosek

Wyłączniki MCCB z zabezpieczeniem upływowym uwzględniają dwa ważne obszary ochrony elektrycznej: konwencjonalne zabezpieczenie nadprądowe i wykrywanie prądu różnicowego. Połączenie tych funkcji w skoordynowane rozwiązanie może pomóc w uproszczeniu projektów dystrybucji zasilania, w których ważne jest bezpieczeństwo elektryczne, rozmieszczenie paneli i koordynacja systemu.

Najważniejszym krokiem jest spojrzenie poza nazwę produktu. Prąd znamionowy, napięcie robocze, zdolność wyłączania, konfiguracja biegunów, wrażliwość na upływ czasu, opóźnienie czasowe, warunki instalacji i obowiązujące normy mają wpływ na to, czy dany wyłącznik MCCB jest odpowiedni dla danego projektu.

Dla nabywców oceniających wyłączniki MCCB zabezpieczone przed wyciekiem do budynków komercyjnych, obiektów przemysłowych, paneli dystrybucyjnych lub zastosowań OEM, najbardziej niezawodnym sposobem określenia odpowiedniej konfiguracji jest bezpośrednia analiza rzeczywistych wymagań elektrycznych.
