Co sprawia, że ​​wyłącznik nadprądowy 125 15KA nadaje się do ochrony wysokoprądowej?

A 125 15KA Wyłącznik nadprądowyprzeznaczony jest do systemów elektrycznych wymagających zarówno dużej obciążalności prądowej, jak i niezawodnej ochrony przeciwzwarciowej. W przeciwieństwie do konwencjonalnych wyłączników różnicowoprądowych o niskiej wartości znamionowej, urządzenie o dużej zdolności wyłączania 125 A może sprostać wymagającym aplikacjom dystrybucyjnym, w których prądy zwarciowe mogą być znacznie wyższe. W tym artykule wyjaśniono, jak działa wyłącznik różnicowoprądowy 125 15KA, co oznaczają jego kluczowe specyfikacje, gdzie można go stosować, jak go prawidłowo wybrać i zainstalować oraz co zespoły zakupowe powinny sprawdzić przed złożeniem zamówienia. Bada także praktyczne cechy konstrukcyjne serii DAB7-125 firmy Shanghai DaDa Electric Co., Ltd., w tym ochronę termomagnetyczną, konstrukcję ograniczającą prąd, duże zaciski kablowe i zdolność wyłączania 15 kA.

Co to jest wyłącznik nadprądowy 125 15KA?

Miniaturowy wyłącznik instalacyjny 125 15KA to wysokoprądowe urządzenie zabezpieczające przeznaczone do przerywania obwodów elektrycznych w przypadku wystąpienia nietypowych warunków prądu. W oznaczeniu produktu „125” ogólnie oznacza prąd znamionowy do 125 A, podczas gdy „15KA” odnosi się do zdolności wyłączania zwarciowego do 15 kA zgodnie z obowiązującymi warunkami testowymi i normą.

Te dwie liczby opisują różne właściwości elektryczne. Wartość znamionowa 125 A dotyczy prądu, jaki wyłącznik jest przeznaczony do przenoszenia w określonych warunkach pracy. Wartość 15 kA odnosi się do poziomu spodziewanego prądu zwarciowego, który wyłącznik może bezpiecznie przerwać w określonych warunkach.

To rozróżnienie jest ważne, gdy inżynierowie porównują wyłączniki automatyczne. Wyższy prąd znamionowy nie oznacza automatycznie wyższej zdolności wyłączania zwarciowego. Obie wartości należy porównać z charakterystyką elektryczną instalacji.

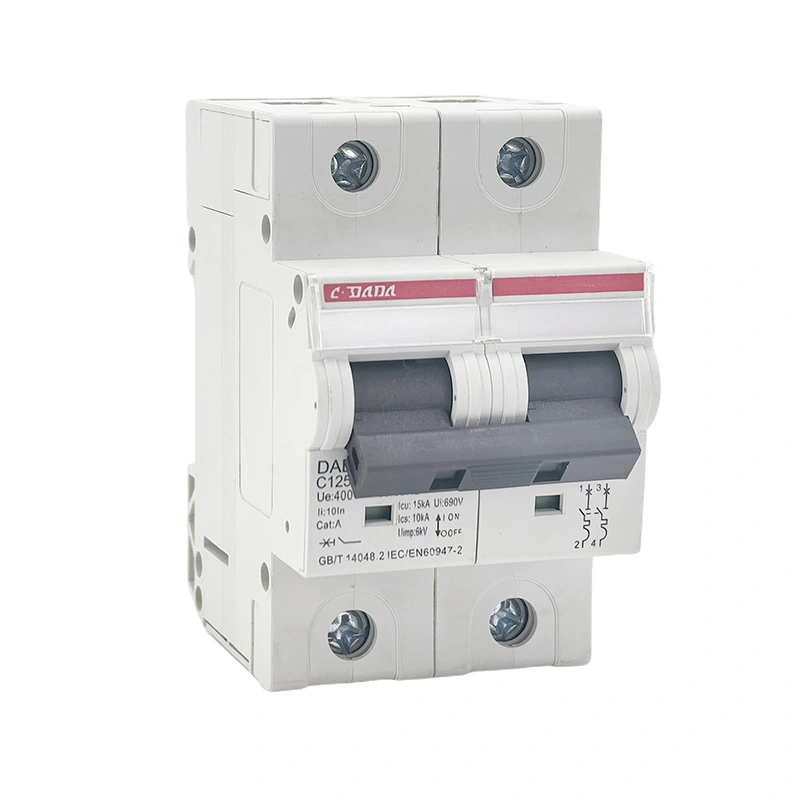

Seria DAB7-125 firmy Shanghai DaDa Electric Co., Ltd. została opracowana do przemysłowych i komercyjnych zastosowań w dystrybucji energii. Opublikowane informacje o produkcie określają maksymalny prąd znamionowy 125 A i opcje o dużej zdolności wyłączania, w tym 15 kA. Producent określa również ochronę termomagnetyczną i konstrukcję ograniczającą prąd.

Dlaczego 125A i 15KA ma znaczenie?

Systemy dystrybucji energii elektrycznej mogą zawierać znaczną energię zwarciową, szczególnie w pobliżu transformatorów, tablic rozdzielczych, maszyn przemysłowych i odbiorników o dużej mocy. Jeśli urządzenie zabezpieczające zostanie narażone na prąd zwarciowy przekraczający jego określoną zdolność przerywania, konsekwencje mogą obejmować uszkodzenie sprzętu, nadmierne wyładowanie łukowe i poważne zagrożenie bezpieczeństwa.

Zdolność wyłączania 15 kA zapewnia większy margines przerwania niż wiele standardowych wyłączników nadmiarowych o małej zdolności wyłączania. Rzeczywista przydatność zależy jednak od spodziewanego prądu zwarciowego w miejscu instalacji i wymagań obowiązującej normy elektrycznej.

Dlatego też przy projektowaniu systemu dystrybucyjnego wyłącznik powinien zostać wybrany na podstawie rzeczywistych obliczeń obciążenia, wartości znamionowych przewodu, obliczeń prądu zwarciowego, napięcia, częstotliwości, konfiguracji biegunów i wymagań koordynacyjnych, a nie wyłącznie na podstawie prądu znamionowego.

Jak działa mechanizm ochronny?

Nowoczesny wyłącznik nadprądowy zazwyczaj łączy w sobie dwie podstawowe zasady wyzwalania: ochronę termiczną i ochronę magnetyczną. Te dwa mechanizmy dotyczą różnych typów zdarzeń nadprądowych.

Informacje o produkcie DAB7-125 opisują funkcję wyzwalania termicznego i magnetycznego, mechanizm bez wyzwalania oraz konstrukcję ograniczającą prąd. Cechy te są szczególnie istotne w zastosowaniach, w których urządzenie zabezpieczające musi konsekwentnie reagować zarówno na długotrwałe przeciążenia, jak i zwarcia wysokoprądowe.

Które funkcje poprawiają praktyczną wydajność?

Sprzęt ochrony elektrycznej nie jest oceniany wyłącznie na podstawie jego znamionowego prądu znamionowego. Konstrukcja mechaniczna, konstrukcja zacisków, materiały stykowe, metoda montażu i wewnętrzne ustalenia dotyczące kontroli łuku mogą mieć wpływ na praktyczną użyteczność.

• Wysoka zdolność wyłączania:Specyfikacja 15 kA zapewnia wyższą zdolność przerywania zwarć niż wiele konwencjonalnych wyłączników nadmiarowych o małej zdolności wyłączania.
• Duże zaciski kablowe:Zgodnie z opublikowanymi informacjami producenta seria DAB7-125 została zaprojektowana z dużymi zaciskami odpowiednimi do przewodów miedzianych i aluminiowych o przekroju do 35 mm².
• Mechanizm bez wyzwalania:Wyłącznik może zachować swoją funkcję ochronną nawet wtedy, gdy mechanizm napędowy jest utrzymywany w pozycji ON.
• Pozytywne wskazanie kontaktu:Wyraźne wskazanie statusu styku może ułatwić kontrolę i konserwację.
• Działanie termomagnetyczne:Różne warunki nadprądowe można rozwiązać za pomocą uzupełniających mechanizmów wyzwalających.
• Montaż na szynie DIN:Montaż modułowy upraszcza instalację w kompatybilnym sprzęcie dystrybucyjnym.
• Obudowa trudnopalna:Opublikowana informacja DAB7-125 określa trudnopalny materiał obudowy PA66.

Szczegóły te mają znaczenie dla dystrybutorów i integratorów systemów, ponieważ wydajność instalacji i łatwość serwisowania mogą mieć wpływ na całkowite doświadczenie operacyjne, a nie tylko na początkową cenę zakupu.

Gdzie można zastosować MCB 125 15KA?

MCB o dużej zdolności wyłączania 125 A można rozważyć w systemach dystrybucji energii elektrycznej, w których prąd w obwodzie i poziom zwarcia mieszczą się w określonym zakresie roboczym urządzenia. Typowe środowiska zastosowań mogą obejmować obiekty przemysłowe, budynki komercyjne, panele rozdzielcze sprzętu i inne obwody o większym natężeniu prądu.

Przydatność zastosowania należy zawsze potwierdzić w odniesieniu do kompletnego projektu elektrycznego. Napięcie, częstotliwość, spodziewany prąd zwarciowy, rozmiar przewodu, temperatura otoczenia, konfiguracja biegunów i obowiązujące zasady instalacji mogą wpłynąć na wybór odpowiedniego wyłącznika.

Kluczowe specyfikacje do sprawdzenia

Kupujący często skupiają się na „125A” i „15kA”, ponieważ są łatwe do zrozumienia. Jednakże profesjonalne zamówienia wymagają szerszego przeglądu specyfikacji.

Na przykład normy IEC 60947-2 i IEC/EN 60898-1 wykorzystują różne klasyfikacje i ramy testowania wyłączników. Opublikowane dane producenta mogą zatem zawierać zarówno terminologię Icu, jak i Icn, w zależności od normy i kategorii produktu. Kupujący powinien dokładnie sprawdzić, która wartość znamionowa ma zastosowanie przy napięciu i warunkach pracy zamierzonej instalacji.

Jak wybrać właściwą konfigurację

Wybór wyłącznika nadprądowego 125 15KA należy rozpocząć od układu elektrycznego, a nie od katalogu produktów. Prosty proces doboru może zmniejszyć ryzyko niedopasowania wyłącznika do obwodu.

1. Określ prąd projektowy.Oblicz oczekiwany ciągły i przerywany prąd obciążenia.
2. Sprawdź parametry przewodu.Urządzenie zabezpieczające powinno być dostosowane do dopuszczalnego prądu kabla w rzeczywistych warunkach instalacji.
3. Określ spodziewany prąd zwarciowy.Wybrana zdolność wyłączania powinna być adekwatna do poziomu zwarcia w miejscu instalacji.
4. Potwierdź napięcie i częstotliwość.Upewnij się, że wyłącznik ma parametry znamionowe dla układu elektrycznego.
5. Wybierz układ słupów.Rozważ wymagania dotyczące przewodów fazowych i neutralnych.
6. Przejrzyj charakterystykę podróży.Krzywa wyzwalania powinna być dostosowana do podłączonego obciążenia i oczekiwanych warunków rozruchu.
7. Potwierdź standardy i certyfikaty.Sprawdź wymagania rynku docelowego, specyfikację projektu i lokalne przepisy elektryczne.
8. Sprawdź zgodność fizyczną.Potwierdź wymiary, rozmiar zacisków, zgodność z szyną DIN i rozstaw paneli.

Uwagi dotyczące instalacji i konserwacji

Prawidłowa instalacja jest niezbędna w przypadku każdego wysokoprądowego urządzenia zabezpieczającego. Nawet dobrze zaprojektowany wyłącznik nie jest w stanie zrekompensować nieprawidłowego rozmiaru przewodów, luźnych zacisków, nieodpowiednich obudów lub niewłaściwych praktyk instalacyjnych.

• Przed instalacją sprawdź model i parametry wyłącznika.
• Odłącz zasilanie elektryczne i postępuj zgodnie z obowiązującą procedurą bezpieczeństwa.
• Upewnij się, że przekrój przewodu jest zgodny z zaciskiem.
• Przygotuj prawidłowo przewody i unikaj uszkodzonych lub nieprawidłowo odizolowanych końcówek kabli.
• Dokręcić zaciski zgodnie z wymaganiami producenta.
• Upewnij się, że wyłącznik jest bezpiecznie zamontowany na kompatybilnej szynie DIN.
• Sprawdź, czy obudowa zapewnia odpowiednią ochronę i prześwit.
• Okresowo sprawdzaj zaciski pod kątem oznak przegrzania, odbarwień lub poluzowań mechanicznych.
• Przetestuj system ochronny zgodnie z wymogami konserwacji instalacji.

Harmonogramy konserwacji powinny odzwierciedlać środowisko i cykl pracy. Instalacje przemysłowe charakteryzujące się dużym obciążeniem, częstym przełączaniem, zapyleniem, wibracjami lub podwyższonymi temperaturami mogą wymagać częstszych kontroli niż lekko obciążone wewnętrzne systemy dystrybucyjne.

Typowe problemy i wątpliwości dotyczące zakupów

Nabywcy wysokoprądowych wyłączników nadprądowych często spotykają się z kilkoma praktycznymi wyzwaniami. Rozwiązanie tych problemów przed zakupem może zapobiec opóźnieniom i problemom z instalacją.

Profesjonalny dostawca powinien być w stanie zapewnić jasne dane produktu i pomóc kupującym zrozumieć różnice między prądem znamionowym, zdolnością wyłączania, charakterystyką wyzwalania i wymaganiami instalacyjnymi.

Dlaczego Shanghai DaDa Electric Co., Ltd.?

Shanghai DaDa Electric Co., Ltd.opracowuje i produkuje produkty do ochrony obwodów do przemysłowych i komercyjnych zastosowań elektrycznych. Opublikowane portfolio produktów obejmuje wyłączniki nadprądowe, wyłączniki MCCB, wyłączniki RCBO, wyłączniki RCCB i powiązany sprzęt do ochrony obwodów.

Seria DAB7-125 jest przeznaczona do zastosowań wymagających wyższej wydajności prądowej i dużej zdolności wyłączania zwarć. Opublikowane specyfikacje obejmują wysoką zdolność wyłączania 15 kA, funkcję wyzwalania termomagnetycznego, konstrukcję ograniczającą prąd, dodatnie wskazanie styku i zaciski odpowiednie dla większych przewodów. :contentReference[oaicite:1]{index=1}

Informacje fabryczne producenta opisują również dedykowane warsztaty tłoczenia, zgrzewania punktowego, nitowania, formowania wtryskowego i montażu, wspierające produkcję zarówno produktów MCB, jak i MCCB. :contentReference[oaicite:2]{index=2}

Dla dystrybutorów, hurtowników elektrycznych, producentów paneli i klientów OEM ten rodzaj zdolności produkcyjnych może być przydatny, gdy spójne dostawy produktów, dokumentacja techniczna i wsparcie w konfiguracji są ważnymi elementami decyzji o zakupie.

Specyfikacje produktu należy zawsze potwierdzać w oparciu o najnowszą dokumentację techniczną przed ostatecznym zatwierdzeniem projektu, zwłaszcza gdy wyłącznik będzie instalowany w środowisku o wysokim prądzie zwarciowym lub w regulowanym systemie elektrycznym.

Często zadawane pytania

Uwagi końcowe

Miniaturowy wyłącznik instalacyjny 125 15KA spełnia specyficzną kombinację wymagań: stosunkowo dużą obciążalność prądową i zwiększoną zdolność przerywania zwarć. Dla inżynierów i zespołów zakupowych zrozumienie, co reprezentuje każda ocena, jest niezbędne do podjęcia właściwej decyzji technicznej.

Najważniejsze rozważania wykraczają poza wartości „125A” i „15kA”. Pełna ocena powinna obejmować napięcie znamionowe, prąd zwarciowy, charakterystykę wyzwalania, konfigurację biegunów, kompatybilność przewodów, obowiązujące normy, środowisko instalacji i wymiary fizyczne.

Seria DAB7-125 firmy Shanghai DaDa Electric Co., Ltd. łączy w sobie zabezpieczenie wysokoprądowe z działaniem termomagnetycznym, konstrukcją ograniczającą prąd, dużymi zaciskami kablowymi i opublikowaną zdolnością wyłączania do 15 kA. Te cechy sprawiają, że produkt nadaje się do szeregu zastosowań w dystrybucji przemysłowej i komercyjnej, jeśli jest prawidłowo dopasowany do systemu elektrycznego.
