W tym przewodniku wyjaśniono, jak działa miniaturowy wyłącznik nadprądowy 6 kA prądu przemiennego, co właściwie oznacza wartość znamionowa 6 kA, jak krzywe wyzwalania B, C i D wpływają na wydajność oraz jak wybrać odpowiedni prąd znamionowy i konfigurację biegunów. Identyfikuje także typowe błędy zakupowe i zapewnia praktyczną listę kontrolną dla inżynierów, wykonawców i nabywców oceniających rozwiązania MCB takich producentów jakShanghai DaDa Electric Co., Ltd.
Spis treści
- Co to jest miniaturowy wyłącznik nadprądowy 6 kA AC?
- Dlaczego zdolność wyłączania 6 kA ma znaczenie?
- W jaki sposób miniaturowy wyłącznik automatyczny AC chroni obwód?
- Jakie parametry techniczne powinien sprawdzić kupujący?
- Jak krzywe wyzwalania B, C i D wpływają na wybór?
- Gdzie powszechnie stosuje się wyłączniki nadprądowe prądu przemiennego 6 kA?
- Jakim problemom może zapobiec odpowiedni MCB?
- W jaki sposób kupujący mogą wybrać odpowiedni wyłącznik nadprądowy 6 kA?
- Najczęstsze błędy przy wyborze, których należy unikać
- Dlaczego warto współpracować z doświadczonym producentem MCB?
- Często zadawane pytania
- Skontaktuj się z firmą Shanghai DaDa Electric Co., Ltd.

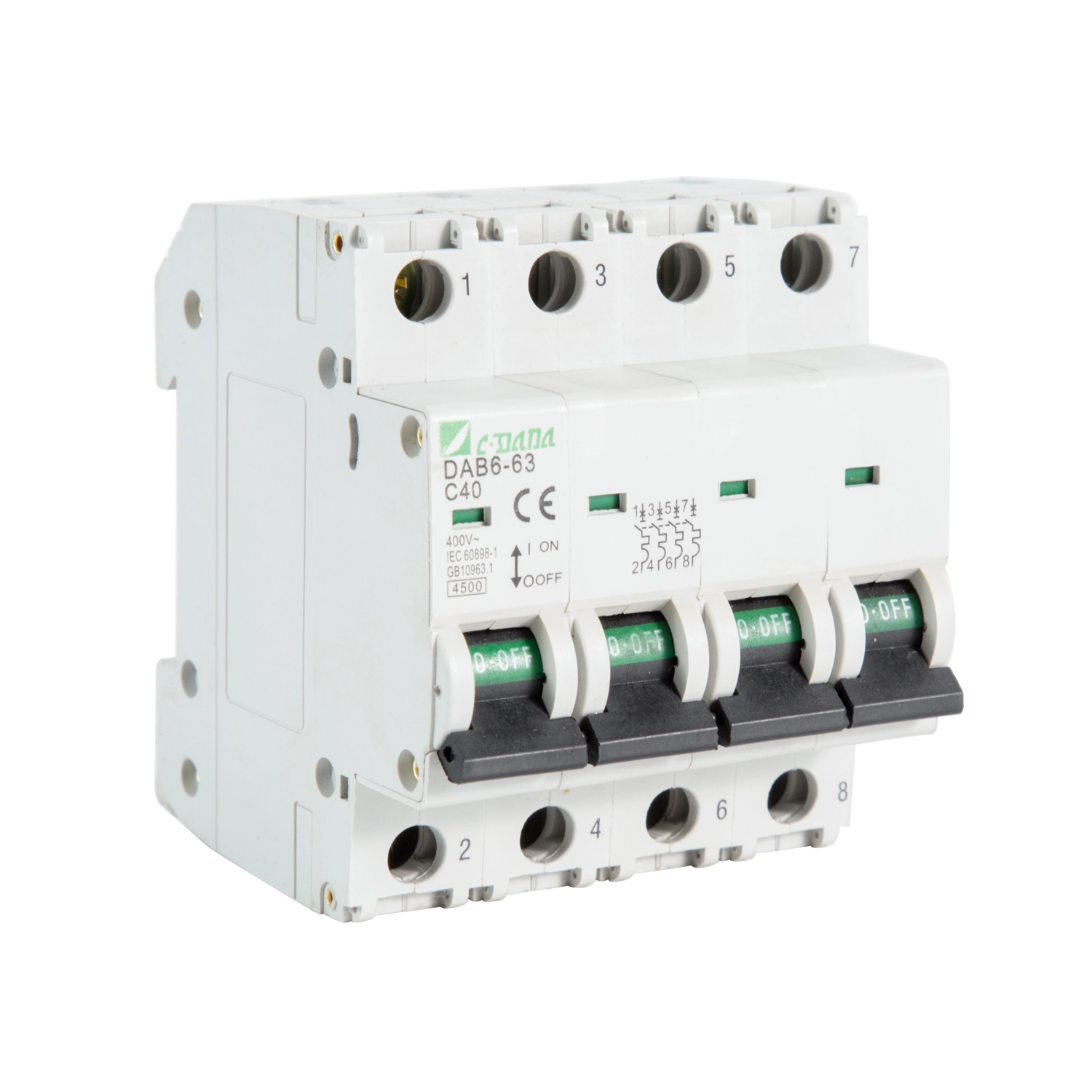

Co to jest miniaturowy wyłącznik nadprądowy 6 kA AC?
Miniaturowy wyłącznik automatyczny, powszechnie nazywany MCB, to ochronne urządzenie przełączające zaprojektowane w celu automatycznego odłączania obwodu elektrycznego w przypadku wystąpienia nietypowych warunków prądu. W przeciwieństwie do tradycyjnego bezpiecznika, wyłącznik nadprądowy można zwykle zresetować po usunięciu usterki, co ułatwia wielokrotną obsługę i konserwację.
Termin6kAodnosi się do znamionowej zdolności wyłączania zwarciowego wyłącznika w odpowiednich warunkach testowych. Krótko mówiąc, wyłącznik nadprądowy 6 kA został zaprojektowany tak, aby bezpiecznie przerywać potencjalny prąd zwarciowy do 6000 amperów, gdy spełnione są określone wymagania.
Produkty zgodne z normą IEC/EN 60898-1 zwykle określają parametry, takie jak prąd znamionowy, napięcie znamionowe, częstotliwość, zdolność wyłączania i charakterystyka natychmiastowego wyłączania. Komercyjne zakresy wyłączników MCB mogą oferować wartości znamionowe 6 kA dla różnych wartości znamionowych prądu i konfiguracji biegunów.
6kA nie jest normalnym prądem roboczym wyłącznika. Na przykład wyłącznik nadprądowy o natężeniu 16 A ma przewodzić prąd znamionowy w określonych warunkach, natomiast wartość 6 kA opisuje jego zdolność do przerywania zwarć. Te dwie specyfikacje odpowiadają na zupełnie różne pytania inżynieryjne.
Dlaczego zdolność wyłączania 6 kA ma znaczenie?
Zwarcia mogą wytwarzać bardzo wysokie prądy w bardzo krótkim czasie. Jeśli urządzenie zabezpieczające nie może bezpiecznie przerwać prądu zwarciowego dostępnego w miejscu jego instalacji, konsekwencje mogą obejmować poważne uszkodzenie styków, nadmierne ciepło, awarię sprzętu lub niebezpieczny łuk elektryczny.
Dlatego nie należy wybierać zdolności wyłączania tylko dlatego, że powszechnie dostępna jest specyfikacja 6 kA. Należy ocenić spodziewany prąd zwarciowy w miejscu instalacji, a wybrany wyłącznik musi mieć odpowiednią zdolność przerywania pracy dla tego systemu.
| Parametr | Co to znaczy | Dlaczego to ma znaczenie |
|---|---|---|
| 6kA | Znamionowa zdolność wyłączania zwarciowego | Określa, czy wyłącznik może bezpiecznie przerwać określony poziom prądu zwarciowego |
| Prąd znamionowy (w) | Normalny prąd znamionowy MCB | Musi być dostosowany do pojemności przewodu i oczekiwanego obciążenia |
| Napięcie znamionowe (Ue) | Napięcie robocze dla aplikacji | Musi być kompatybilny z instalacją elektryczną |
| Krzywa podróży | Definiuje zakres natychmiastowego wyzwalania magnetycznego | Pomaga zapobiegać niepożądanym wyłączeniom, zachowując jednocześnie ochronę przed awariami |
| Liczba Polaków | Liczba przewodów przełączanych/chronionych | Musi pasować do konfiguracji obwodu |
Specyfikacje producenta pokazują, że wyłączniki nadprądowe 6 kA są dostępne dla szerokiego zakresu prądów znamionowych i konfiguracji napięcia, w tym dla popularnych systemów dystrybucji 230 V i 400 V AC.
W jaki sposób miniaturowy wyłącznik automatyczny AC chroni obwód?
Typowy wyłącznik nadprądowy łączy w sobie mechanizmy ochrony termicznej i magnetycznej. Te dwie funkcje rozwiązują różne problemy elektryczne.
- Ochrona termiczna:Długotrwałe przeciążenie nagrzewa element bimetaliczny. Gdy temperatura osiągnie próg roboczy, mechanizm zwalnia i otwiera obwód.
- Ochrona magnetyczna:Wysoki prąd zwarciowy wytwarza silny efekt magnetyczny, który aktywuje mechanizm natychmiastowego wyzwalania, szybko rozłączając obwód.
- Przełączanie ręczne:MCB można zwykle przełączać ręcznie w celu odizolowania obwodu podczas prac konserwacyjnych lub instalacyjnych.
Ta kombinacja sprawia, że MCB nadaje się do obwodów, w których należy eliminować zarówno długotrwałe przeciążenia, jak i nagłe zwarcia. Gama nowoczesnych produktów MCB zwykle łączy w sobie wyzwalacze termiczne i magnetyczne i może zapewniać charakterystykę B, C lub D w zależności od zamierzonego obciążenia.
Jakie parametry techniczne powinien sprawdzić kupujący?
Kupujący często skupiają się na aktualnej ocenie i cenie, pomijając inne parametry. Aby uzyskać wiarygodną specyfikację projektu, należy sprawdzić łącznie następujące cechy.
| Specyfikacja | Typowe rozważanie | Punkt kontrolny kupującego |
|---|---|---|
| Zdolność niszczenia | 6kA | Potwierdzić, że jest on odpowiedni dla spodziewanego prądu zwarciowego |
| Prąd znamionowy | Zależne od aplikacji | Skoordynuj z obciążeniem i wydajnością przewodu |
| Napięcie znamionowe | Typowe napięcia dystrybucyjne prądu przemiennego | Dopasuj napięcie systemowe |
| Częstotliwość | Powszechnie określa się 50/60 Hz | Potwierdź zgodność z lokalną siecią |
| Charakterystyka podróży | B / C / D | Dopasuj krzywą do charakterystyki obciążenia rozruchowego |
| Konfiguracja bieguna | 1P, 1P+N, 2P, 3P, 4P w zależności od produktu | Dopasuj układ okablowania |
| Montowanie | Szyna DIN jest powszechna | Potwierdź kompatybilność z tablicą rozdzielczą |
| Standardy | IEC/EN 60898-1 lub inna obowiązująca norma | Jeśli jest to wymagane, poproś o dokumentację techniczną i certyfikaty |
Dokumentacja produktu uznanych producentów zwykle podaje te parametry łącznie, zamiast traktować zdolność wyłączającą jako odrębną specyfikację.
Jak krzywe wyzwalania B, C i D wpływają na wybór?
Krzywa wyzwalania jest jedną z najważniejszych decyzji podejmowanych przy określaniu wyłącznika nadprądowego. Litera opisuje przybliżony zakres, w jakim działa magnetyczny wyzwalacz bezzwłoczny, w stosunku do prądu znamionowego wyłącznika.
| Krzywa | Typowy zakres wyzwalania magnetycznego | Typowe zastosowanie |
|---|---|---|
| B | 3–5 × cal | Obciążenia niskorozruchowe, oświetlenie, obwody rezystancyjne |
| C | 5–10 × cal | Obciążenia ogólnego przeznaczenia i umiarkowanie indukcyjne |
| D | 10–20 × cal | Obciążenia o większym obciążeniu, takie jak niektóre silniki i transformatory |
Zakresy te są powszechnie kojarzone z charakterystykami wyłączników MCB zgodnych z normą IEC 60898-1.
Na przykład, jeśli silnik wytwarza chwilowy prąd rozruchowy kilka razy wyższy niż jego normalny prąd roboczy, bardzo wrażliwa krzywa może niepotrzebnie zadziałać podczas rozruchu. Bardziej odpowiednie może być urządzenie z krzywą C lub D, w zależności od wyposażenia i całego projektu obwodu.
Gdzie powszechnie stosuje się wyłączniki nadprądowe prądu przemiennego 6 kA?
Miniaturowy wyłącznik automatyczny 6 kA AC może być odpowiedni do wielu zastosowań niskiego napięcia, gdy rzeczywisty poziom uszkodzenia, napięcie, prąd i wymagania instalacyjne mieszczą się w specyfikacjach urządzenia.
- Dystrybucja mieszkaniowa:obwody oświetleniowe, obwody gniazdowe, urządzenia AGD i obwody odgałęzione.
- Budynki komercyjne:biurowe tablice rozdzielcze, systemy oświetleniowe, obiekty handlowe i obwody drobnego sprzętu.
- Przemysłowe panele sterujące:obwody pomocnicze, sprzęt sterujący, małe silniki i inne odpowiednie obciążenia niskonapięciowe.
- Usługi budowlane:Obwody pomocnicze związane z HVAC, pompy, oświetlenie i ogólna dystrybucja mocy, jeśli specyfikacje są odpowiednie.
- Szafy rozdzielcze elektryczne:zabezpieczenia obwodów odgałęzionych i modułowe systemy dystrybucyjne.
Rzeczywiste zastosowanie należy zawsze zweryfikować z dokumentacją produktu producenta i wymaganiami instalacji. Nigdy nie należy zakładać, że wartość znamionowa 6 kA jest odpowiednia dla każdego środowiska elektrycznego.
Jakim problemom może zapobiec odpowiedni MCB?
Jednym z największych problemów związanych z zakupem nie jest samo to, czy młot działa, ale czy działa stale w warunkach, dla których został wybrany.
1. Trwałe przeciążenie
Obwód przewodzący nadmierny prąd przez zbyt długi czas może spowodować nagrzanie przewodnika i przedwczesne uszkodzenie sprzętu. Wyzwalacz termiczny zaprojektowano tak, aby reagował na warunki długotrwałego przeciążenia.
2. Uszkodzenie zwarciowe
Odpowiednia zdolność wyłączania umożliwia wyłącznikowi nadmiarowemu przerwanie nadmiernego prądu zwarciowego bez przekraczania określonej zdolności przerywania urządzenia.
3. Nieprzyjemne wyłączenie
Nieodpowiednia krzywa wyłączania może powodować niepotrzebne przerwy podczas uruchamiania sprzętu. Dopasowanie charakterystyki B, C lub D do obciążenia pomaga rozwiązać ten problem.
4. Trudna konserwacja
Modułowy wyłącznik nadprądowy może zapewnić wygodną ręczną izolację, pomagając elektrykom w identyfikacji poszczególnych obwodów i pracy nad nimi bez konieczności wyłączania całego systemu dystrybucyjnego.
5. Niepewność zakupowa
W projektach B2B niekompletne specyfikacje techniczne mogą prowadzić do powstania niewłaściwych produktów, opóźnionych zatwierdzeń lub kosztów wymiany. Przejrzysta karta produktu i określone parametry techniczne zmniejszają to ryzyko.
W jaki sposób kupujący mogą wybrać odpowiedni wyłącznik nadprądowy 6 kA?
Praktyczny proces selekcji można podzielić na kilka etapów. Pomaga to inżynierom i zespołom zakupowym uniknąć wybierania produktu wyłącznie na podstawie tytułu katalogu.
-
Określ napięcie systemu.
Sprawdź nominalne napięcie prądu przemiennego i to, czy aplikacja jest jednofazowa, czy trójfazowa. -
Oblicz lub potwierdź prąd projektowy.
Prąd znamionowy wyłącznika MCB powinien być skoordynowany z oczekiwanym obciążeniem obwodu i dopuszczalnym prądem przewodu. -
Określ spodziewany prąd zwarciowy.
Sprawdź dostępny prąd zwarciowy w miejscu instalacji i potwierdź, że wybrana zdolność wyłączania 6 kA jest wystarczająca. -
Ocenić rozruch obciążenia.
Zidentyfikuj, czy obwód zawiera silniki, transformatory, sprzęt pojemnościowy, zasilacze impulsowe lub inne obciążenia wytwarzające znaczny prąd rozruchowy. -
Wybierz odpowiednią krzywą podróży.
Wybierz B, C lub D w oparciu o rzeczywiste wymagania dotyczące obciążenia i ochrony, zamiast po prostu wybierać najczęstszą opcję. -
Wybierz konfigurację słupa.
Potwierdź, czy projekt wymaga 1P, 1P+N, 2P, 3P, 3P+N lub innej konfiguracji obsługiwanej przez serię produktów. -
Sprawdź standardy i dokumentację.
Poproś o odpowiedni arkusz danych, informacje o testach, certyfikaty, rysunki wymiarowe i instrukcje montażu. -
Sprawdź kompatybilność panelu.
Sprawdź wymiary szyny DIN, rozmieszczenie zacisków, zakres przewodów, akcesoria i dostępną przestrzeń instalacyjną.
- □ Potwierdzono napięcie znamionowe
- □ Potwierdzono prąd znamionowy
- □ Sprawdzona zdolność wyłączania 6kA
- □ Krzywa B/C/D wybrana w zależności od obciążenia
- □ Potwierdzono konfigurację biegunów
- □ Potwierdzono obowiązującą normę
- □ Sprawdzono wymiary i montaż na szynie DIN
- □ Wymagana certyfikacja i dokumentacja testowa
- □ Dokonano przeglądu środowiska operacyjnego
- □ Rozważono koordynację z zabezpieczeniem na górze i na dole
Najczęstsze błędy przy wyborze, których należy unikać
Nawet jeśli podstawowe specyfikacje wydają się prawidłowe, kilka błędów może spowodować problemy po instalacji.
| Błąd | Potencjalny problem | Lepsza praktyka |
|---|---|---|
| Wybór tylko według natężenia | Inne krytyczne parametry mogą się nie zgadzać | Oceń łącznie napięcie, krzywą, zdolność wyłączania, bieguny i standardy |
| Zakładając, że każdy wyłącznik 6kA jest wymienny | Różne produkty mogą mieć różne wymiary i specyfikacje wydajności | Porównaj kompletne arkusze danych |
| Użycie niewłaściwej krzywej podróży | Nieprzyjemne wyłączenie lub nieodpowiednie zastosowanie | Ocenić rzeczywisty rozruch obciążenia |
| Ignorowanie potencjalnego prądu zwarciowego | Zdolność wyłączania może być niewystarczająca | Sprawdź poziom usterek w miejscu instalacji |
| Przeocza koordynację dyrygentów | Ochrona może nie być odpowiednio dopasowana do systemu okablowania | Skoordynuj wartość znamionową wyłącznika MCB z pojemnością przewodu |
| Kupno bez dokumentów | Zatwierdzenie i instalacja mogą być trudne | Przed zakupem poproś o dokumenty techniczne i dotyczące zgodności |
Prawidłowa koordynacja pomiędzy prądem znamionowym, pojemnością przewodu, charakterystyką wyzwalania i poziomem zwarcia ma kluczowe znaczenie dla niezawodnego wyboru wyłącznika nadprądowego.
Dlaczego warto współpracować z doświadczonym producentem MCB?
W przypadku zamówień wielkoseryjnych, projektów OEM, partnerstw dystrybucyjnych i produkcji paneli elektrycznych jakość produktu jest tylko jednym z czynników branych pod uwagę. Kupujący potrzebują również spójnych specyfikacji, stabilnej produkcji, szybkiej komunikacji technicznej i dokumentacji potwierdzającej zatwierdzenie projektu.
Shanghai DaDa Electric Co., Ltd.można uważać za partnera produkcyjnego dla klientów poszukujących rozwiązań w zakresie wyłączników nadprądowych i powiązanych produktów do ochrony elektrycznej niskiego napięcia. Dla nabywców B2B najbardziej użyteczna ocena dostawcy powinna koncentrować się na mierzalnych informacjach technicznych, a nie samych twierdzeniach marketingowych.
- Jasne specyfikacje produktu i parametry techniczne
- Zdefiniowane zakresy prądu i napięcia znamionowego
- Dostępne opcje zdolności wyłączania
- Informacje o krzywej wyzwalania dla różnych warunków obciążenia
- Rysunki produktów i informacje dotyczące instalacji
- Obowiązująca certyfikacja i dokumentacja zgodności
- Stabilne procedury produkcyjne i kontroli jakości
- Komunikacja techniczna dotycząca wymagań specyficznych dla projektu
- Wsparcie OEM/ODM, jeśli ma to zastosowanie
Dla importerów i dystrybutorów urządzeń elektrycznych czynniki te mogą być szczególnie ważne, gdy produkty muszą zostać zintegrowane z różnymi systemami dystrybucji lub sprzedawane na wielu rynkach.
Często zadawane pytania
6 kA odnosi się do znamionowej zdolności wyłączania zwarciowego w odpowiednich warunkach testowych. Reprezentuje on 6000 amperów i nie należy go mylić z normalnym prądem znamionowym MCB.
Nie. Przydatność zależy od spodziewanego prądu zwarciowego, napięcia systemu, prądu znamionowego, charakterystyki wyzwalania, konfiguracji biegunów, warunków instalacji i obowiązujących przepisów. Przed wyborem wyłącznika należy sprawdzić dostępny prąd zwarciowy.
Te dwie liczby opisują różne parametry. 6kA to znamionowa zdolność wyłączania, a 6A to wartość prądu znamionowego. Wyłącznik mógłby potencjalnie mieć prąd znamionowy 6 A i zdolność wyłączania 6 kA.
Identyfikują różne charakterystyki chwilowego wyzwalania magnetycznego. Zgodnie z normą IEC 60898-1, B jest zwykle kojarzony z około 3–5-krotnym prądem znamionowym, C z około 5–10-krotnym, a D z około 10–20-krotnym.
Silniki mogą mieć znaczny prąd rozruchowy, więc charakterystyka C lub D może być odpowiednia w zależności od silnika i obwodu. Ostateczny wybór powinien uwzględniać prąd rozruchowy, prąd zwarciowy, impedancję kabla i koordynację z innymi urządzeniami ochronnymi.
Nie automatycznie. Jeżeli spodziewany prąd zwarciowy przekracza znamionową zdolność wyłączania wyłącznika, urządzenie 6 kA może nie być odpowiednie. Wyłącznik należy dobrać w zależności od poziomu zwarcia i obowiązujących wymagań instalacyjnych.
Kupujący powinni zwykle zażądać szczegółowego arkusza danych, specyfikacji technicznych, rysunków wymiarowych, instrukcji instalacji, odpowiednich dokumentów testowych lub certyfikacyjnych oraz odpowiednich norm produktu. Wymagania specyficzne dla projektu mogą wymagać dodatkowej dokumentacji.
Spójność partii produkcyjnych, identyfikowalność, dokumentacja techniczna, kontrola jakości, możliwości dostaw i wsparcie techniczne po sprzedaży mogą znacząco wpłynąć na całkowity koszt i niezawodność projektu elektrycznego B2B.
Zbuduj bardziej niezawodne rozwiązanie do ochrony obwodów
Wybór AMiniaturowy wyłącznik automatyczny 6kA ACnależy rozpocząć od warunków elektrycznych zastosowania, a nie od samej etykiety produktu. Prąd znamionowy, zdolność wyłączania, krzywa wyzwalania, napięcie, konfiguracja biegunów, środowisko instalacji i dokumentacja techniczna składają się na niezawodne rozwiązanie zabezpieczające.
