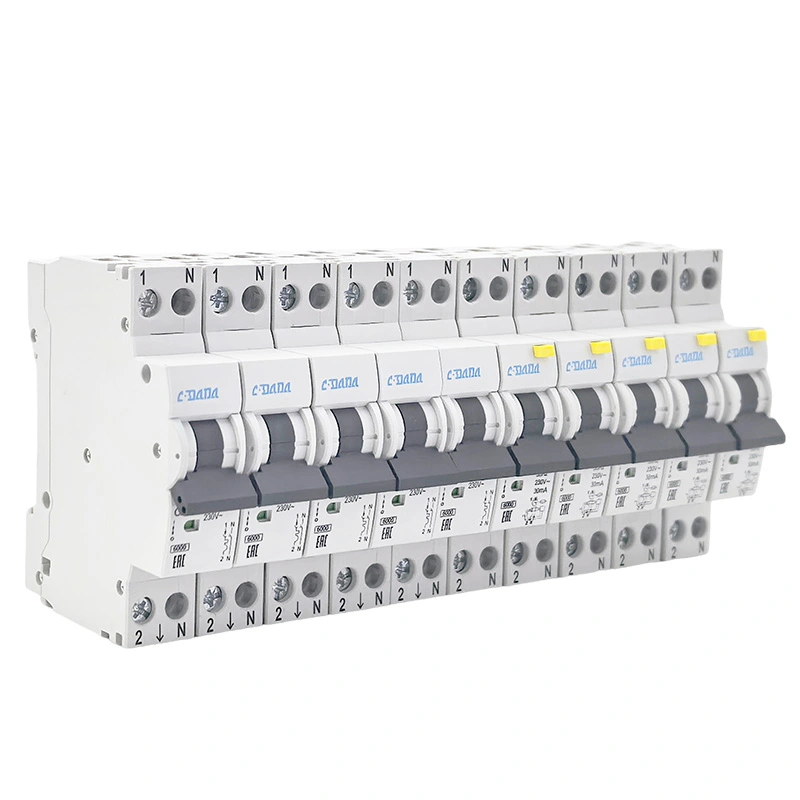

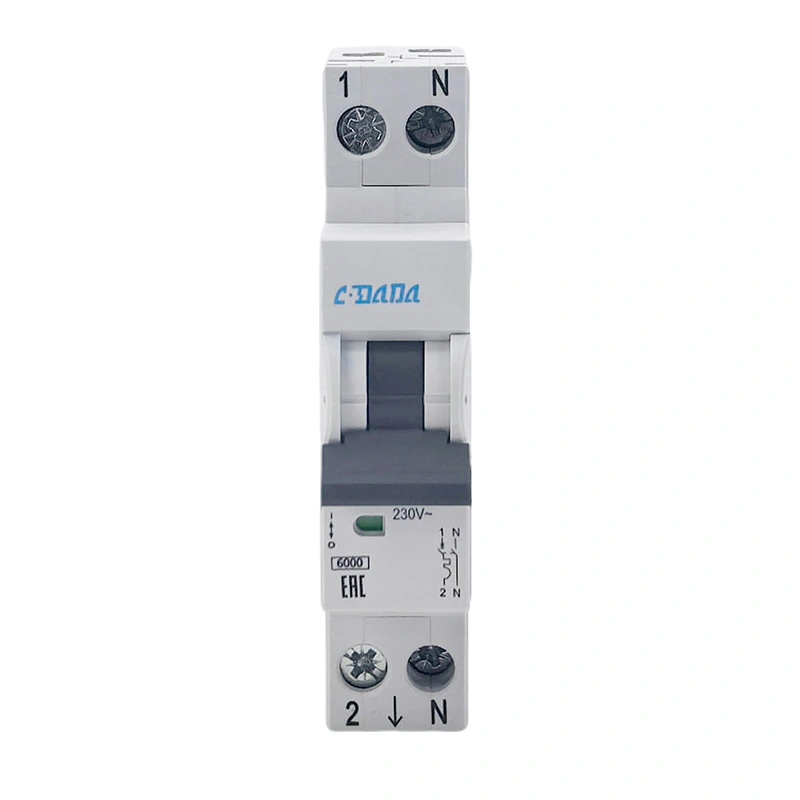

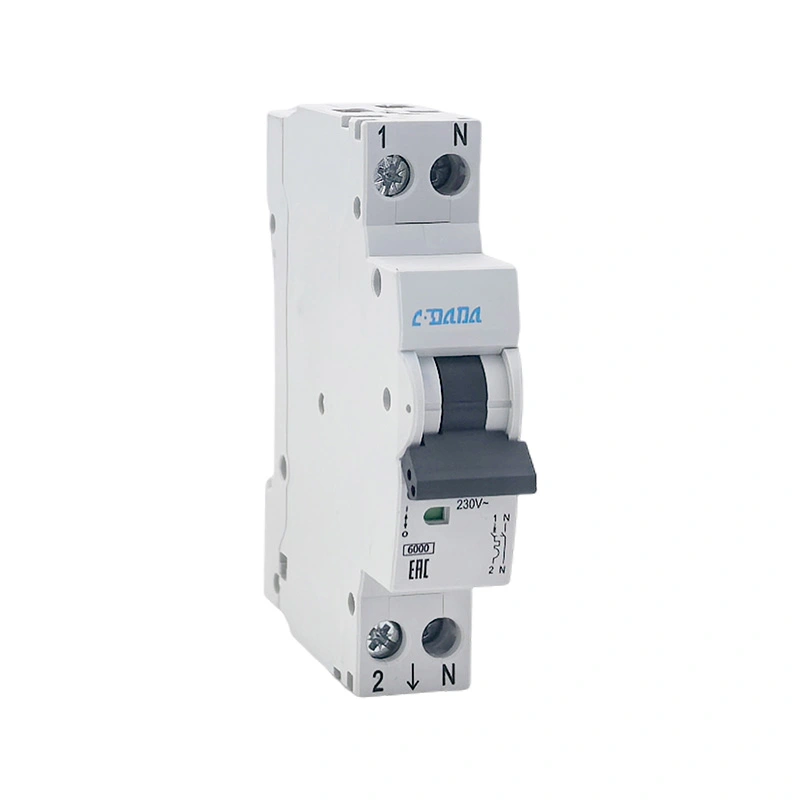

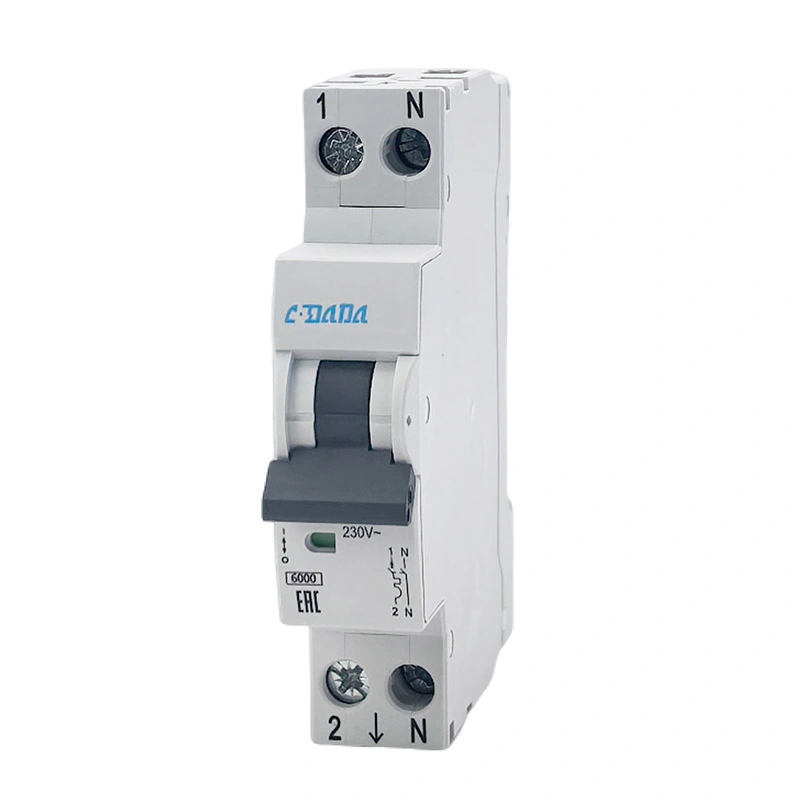

Miniaturowy wyłącznik nadprądowy DPN 6KA

Wyłącznik nadprądowy CDADA DAB7N DPN 6KA to profesjonalny miniaturowy wyłącznik automatyczny 1P+N z podwójnym przerwaniem, opracowany niezależnie przez Shanghai DADA Electric, niezawodnego producenta z ponad 40-letnim doświadczeniem. Dzięki dużej zdolności wyłączania 6 kA, działaniu synchronicznemu i konstrukcji z biegunem N typu „najpierw zrób, później pęknij”, skutecznie poprawia skuteczność gaszenia łuku i bezpiecznie chroni obwody i sprzęt. Szeroko stosowany w skrzynkach rozdzielczych, dekoracji wnętrz, obwodach zasilania komercyjnego i obwodach oświetleniowych, jest pierwszym wyborem dla globalnych nabywców, dystrybutorów i klientów OEM.

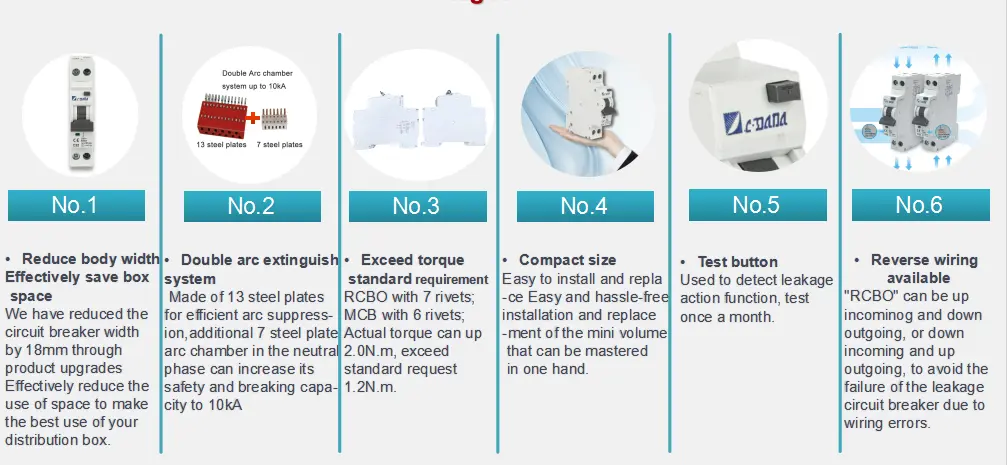

Jakie są zalety MCB DPN 6KA?

★ Struktura 1P+N DPN, podwójne punkty przerwania, bezpieczniejsze i bardziej niezawodne

★ Biegun N tworzy się jako pierwszy, a później pęka, co zwiększa zdolność wyłączania łuku

★ Rzeczywista zdolność wyłączania 6kA, silna ochrona zwarciowa

★ Kompaktowa szerokość 17,8 mm, oszczędza miejsce w szafce

★ Krzywe wyzwalania B/C dostępne dla różnych obciążeń

★ Stopień ochrony IP20, bezpieczny w dotyku

★ Szeroki zakres okablowania: elastyczny kabel 1–25 mm²

★ Montaż na szynie DIN, szybki i stabilny montaż

★ Odporność na wysokie i niskie temperatury: -25 ℃ ~ + 50 ℃

★ Długa żywotność mechaniczna do 20 000 razy

Aplikacje

Wyłącznik nadprądowy CDADA DPN 6KA jest szeroko stosowany w:

★ Budynki mieszkalne, apartamenty, wille, dekoracja wnętrz

★ Biura, sklepy, hotele, szkoły, szpitale

★ Obwody oświetleniowe, gniazdka elektryczne, drobny sprzęt energetyczny

★ Sprzęt AGD: podgrzewacze wody, klimatyzatory, grzejniki elektryczne

★ Rekonstrukcja starego obwodu i modernizacja skrzynki rozdzielczej

★ Komercyjne i cywilne systemy dystrybucji energii niskiego napięcia

Tabela parametrów technicznych

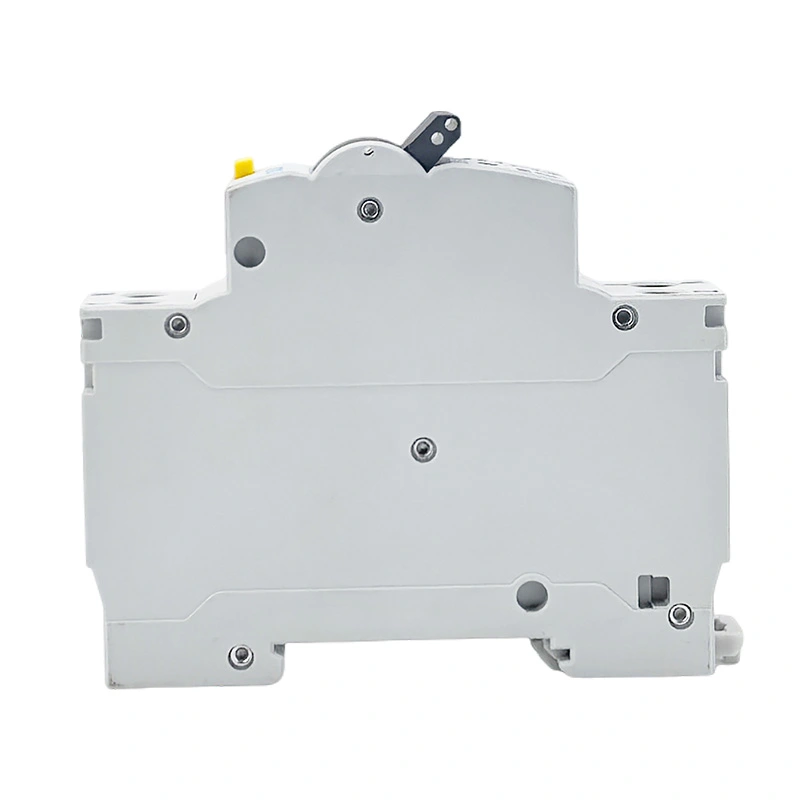

Wymiary zarysu

★ Długość: 82,5 mm

★ Wysokość: 73,2 mm

★ Szerokość: 17,8 mm (standardowa szerokość 1 modułu)

★ Montaż: szyna DIN 35mm

★ Okablowanie: odpowiednie dla elastycznego/sztywnego kabla 1–25 mm²

★ Grubość szyny zbiorczej: 0,8–2 mm

Standardowe elementy testowe

★ 1,13 W teście bez wyzwalania (≥1 godzina)

★ 1,45 In test wyzwalania (<1 godzina)

★ 2,55 In test działania przeciążeniowego

★ Test wyzwalania magnetycznego bezzwłocznego (3In/5In dla krzywej B/C)

★ Test napięcia wytrzymywanego dielektryka

★ Test wzrostu temperatury

★ Badanie zdolności zwarciowej (6kA)

★ Test trwałości mechanicznej i elektrycznej

★ Test działania w wysokiej i niskiej temperaturze

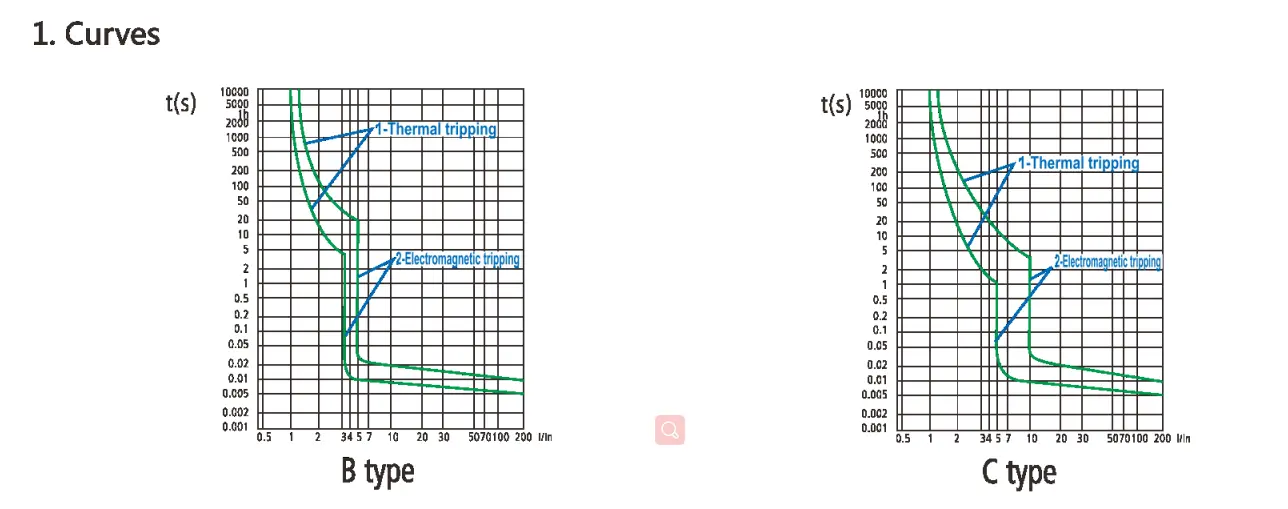

Charakterystyki wyzwalania

IEC 60898-1

Zwolnienie magnetyczne

Kiedy nastąpi zwarcie w obwodzie, natychmiastowe wyłączenie następuje za pomocą magnesu z żelaznym rdzeniem. Zgodnie z normą IEC60898 produkt ten można podzielić na trzy typy: B, C i D.

Uwalnianie termiczne

●Gdy w obwodzie wystąpi przeciążenie, bimetaliczny pasek wyłącznika ugnie się pod wpływem ciepła, powodując rozłączenie styków i w rezultacie wyłączenie termiczne;

●Norma IEC określa zakres czasu zadziałania dla różnych prądów przeciążeniowych;

●Referencyjna temperatura środowiska testowego wynosi 30°C.

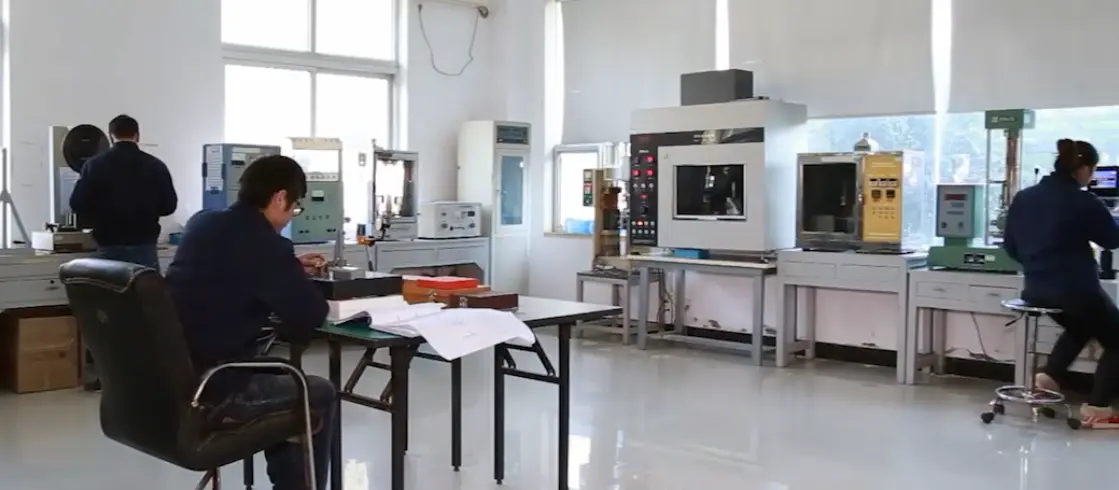

Proces kontroli jakości

1. Kontrola przychodzących surowców i weryfikacja certyfikacji

2. Automatyczne formowanie wtryskowe i precyzyjne tłoczenie metali

3. Montaż i kalibracja półproduktu

4. 100% test pełnej charakterystyki wyzwalania

5. Wytrzymaj test wydajności napięcia i izolacji

6. Test starzenia w wysokiej i niskiej temperaturze

7. Kontrola wyglądu, wymiarów i logo

8. Końcowa kontrola pakowania i wysyłki

Pakowanie i wysyłka

★ Standardowy karton eksportowy z odporną na wstrząsy wyściółką

★ Pudełko grupowe zapakowane tak, aby uniknąć zarysowań

★ Wyraźna etykieta: model, prąd, słupy, ilość, certyfikacja

★ Nadaje się do transportu morskiego, powietrznego i lądowego

★ Obsługa opakowań OEM, niestandardowego logo i etykiety

Przypadki sukcesu klientów

CDADA MCB DPN 6KA została wyeksportowana do ponad 50 krajów i regionów:

★ Długoterminowe dostawy hurtowe dla dystrybutorów europejskich i azjatyckich

★ Projekty renowacji obwodów domowych na Bliskim Wschodzie i w Afryce

★ Współpraca OEM ze znanymi międzynarodowymi markami elektrycznymi

★ Wsparcie dystrybucji energii dla deweloperów

★ Stabilne zamówienia od wykonawców instalacji elektrycznych i integratorów systemów

Dlaczego warto wybrać DADA Electric?

★ Ponad 40 lat doświadczenia zawodowego w badaniach i rozwoju oraz produkcji wyłączników automatycznych

★ 90% podstawowych komponentów wyprodukowanych we własnym zakresie, stabilna kontrola jakości

★ Certyfikat ISO9001, pełna zgodność z międzynarodowymi standardami

★ Pełne certyfikaty: CE, CB, CCC itp.

★ Duże moce produkcyjne, szybka dostawa w przypadku zamówień masowych

★ Profesjonalne wsparcie techniczne i obsługa posprzedażna

★ Zaakceptuj dostosowywanie OEM i ODM, aby sprostać wymaganiom rynku

★ Globalny system logistyczny, bezpieczna i punktualna dostawa
