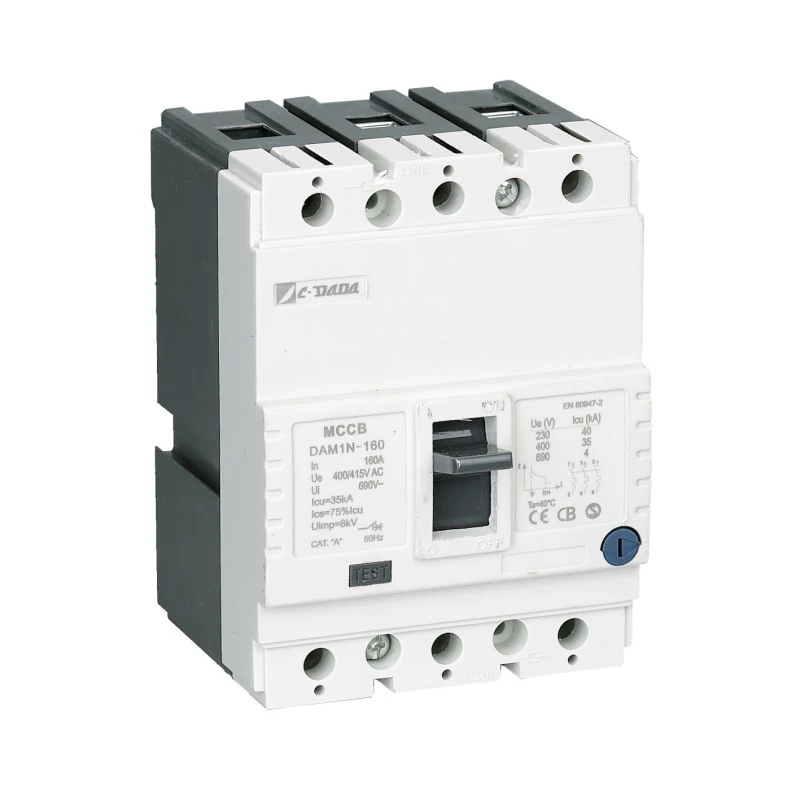

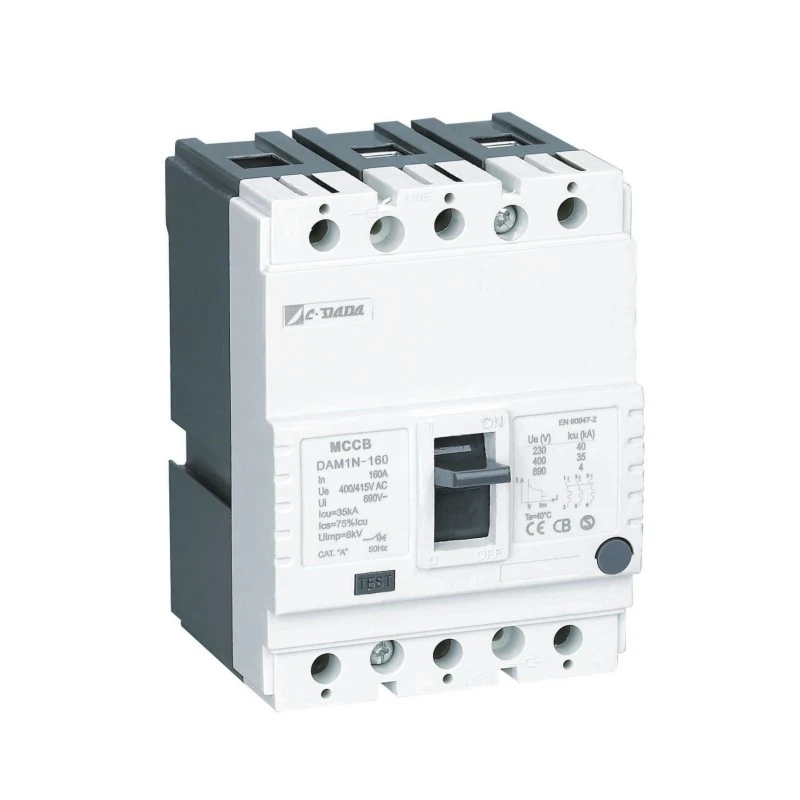

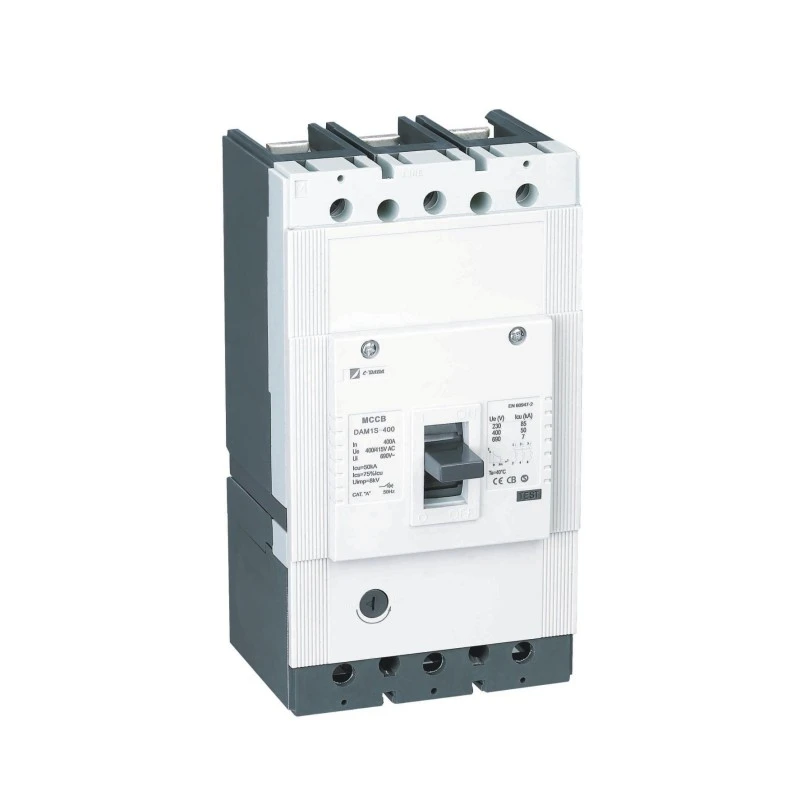

Termiczny, regulowany wyłącznik automatyczny w obudowie formowanej

Termicznie regulowany wyłącznik kompaktowy serii DAM1 firmy Shanghai DADA Electric CO., LTD. został zaprojektowany tak, aby spełniać światowej klasy standardy, zapewniając solidną ochronę zarówno przed przeciążeniem, jak i zwarciem. Dzięki regulowanemu zakresowi ustawień termicznych od 70% do 100% In, wyłącznik ten można precyzyjnie dostroić do konkretnych potrzeb aplikacji.

Dostępny w konfiguracjach 3P i 4P, o wartości znamionowej do 1600A przy 400V/415V, posiada globalne certyfikaty, takie jak ASTA, KEMA, CE, CB, SEMKO i RoHS, zapewniające zgodność w wielu regionach.

Parametry elektryczne regulowanego termicznie wyłącznika kompaktowego DAM1

Kluczowe dane techniczne

Model: Seria MCCB z termoregulacją serii DAM1

Typ: wyłącznik automatyczny w obudowie formowanej (MCCB)

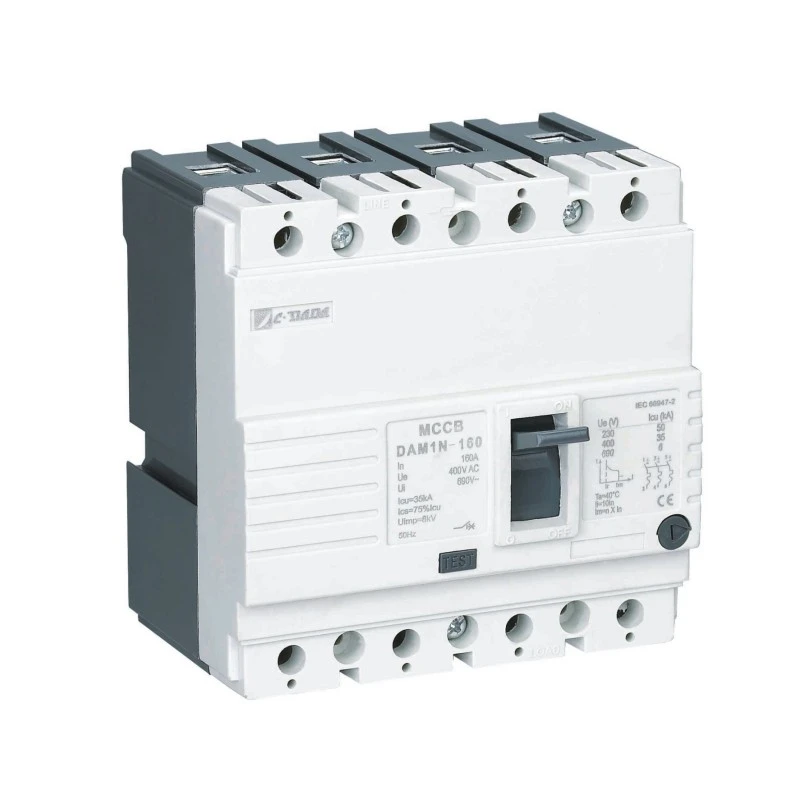

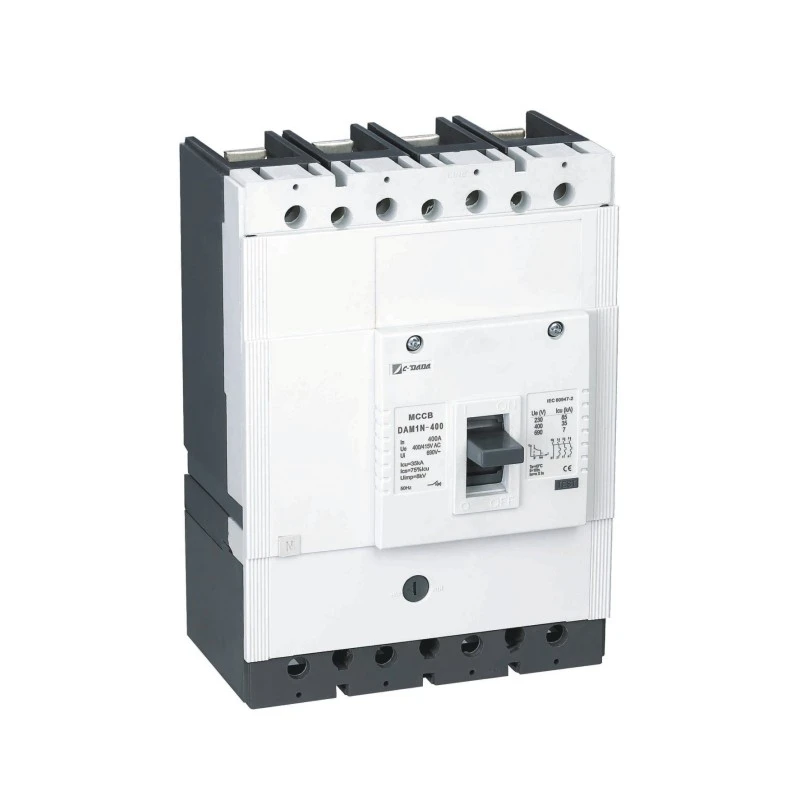

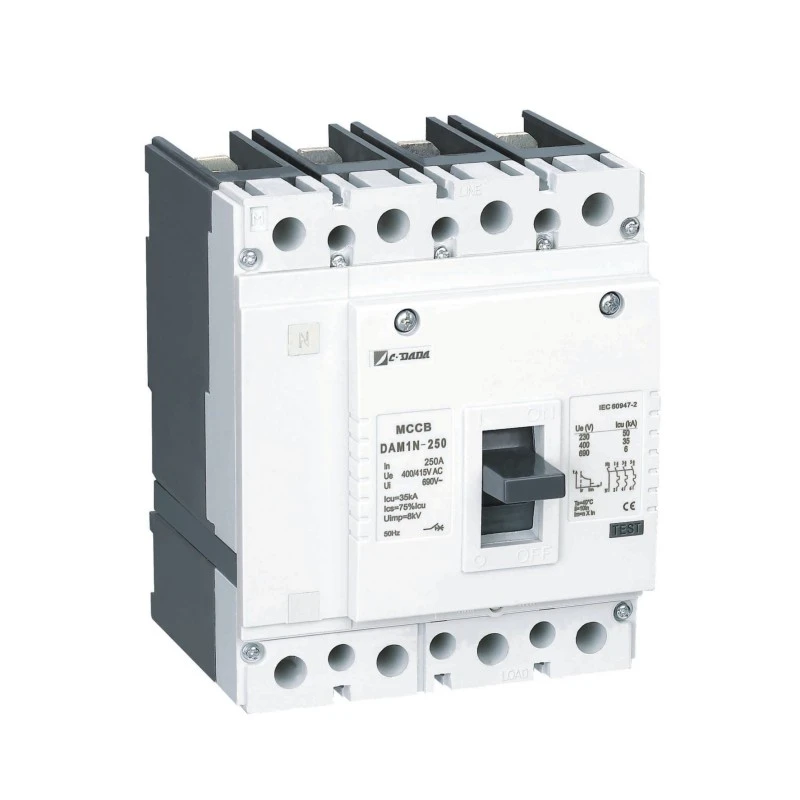

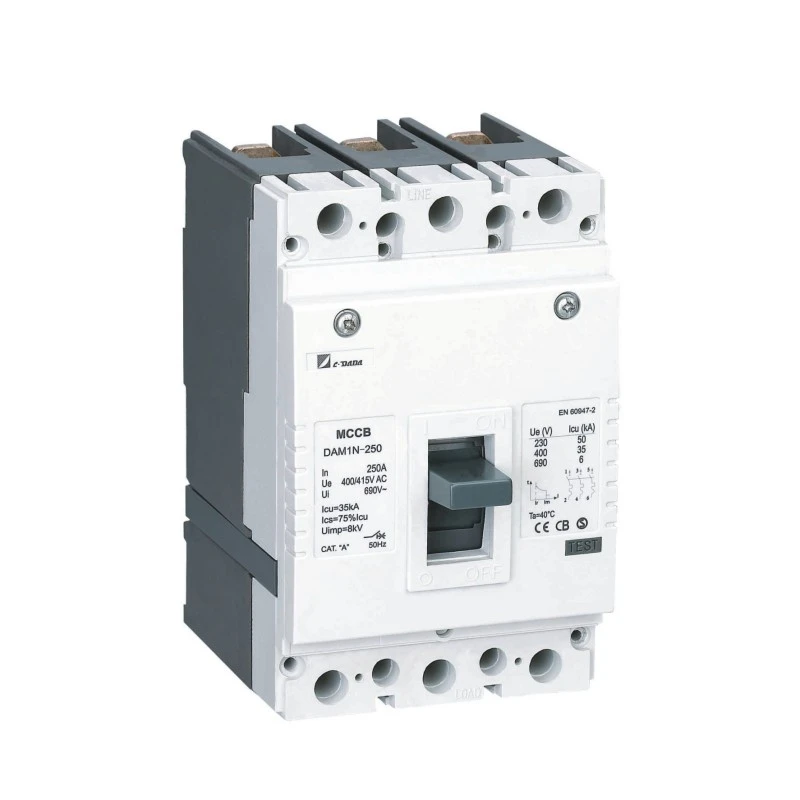

Bieguny: 3P / 4P

Napięcie znamionowe (Ue): 400 V / 415 V AC

Prąd znamionowy (w): 16A – 1600A

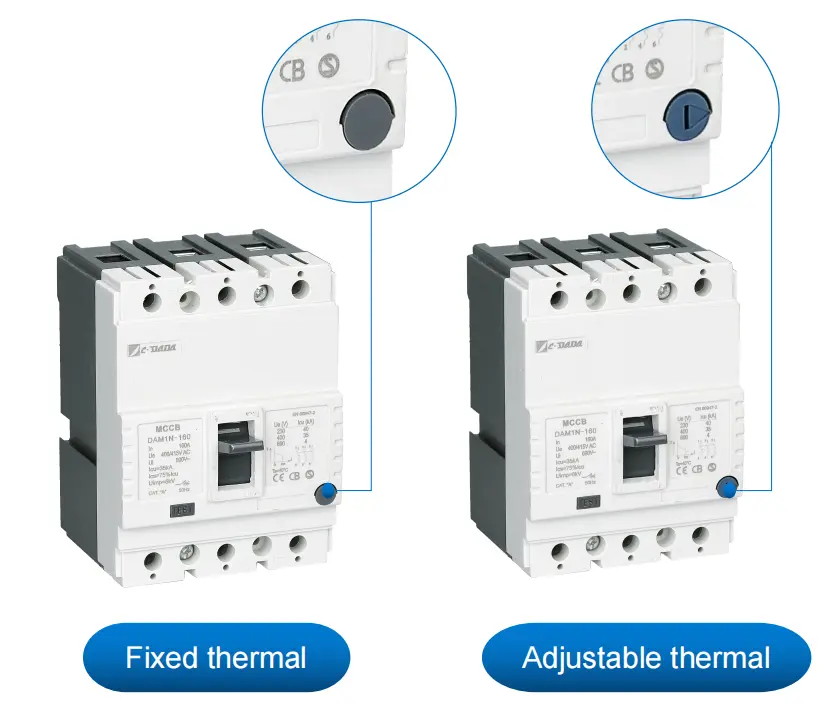

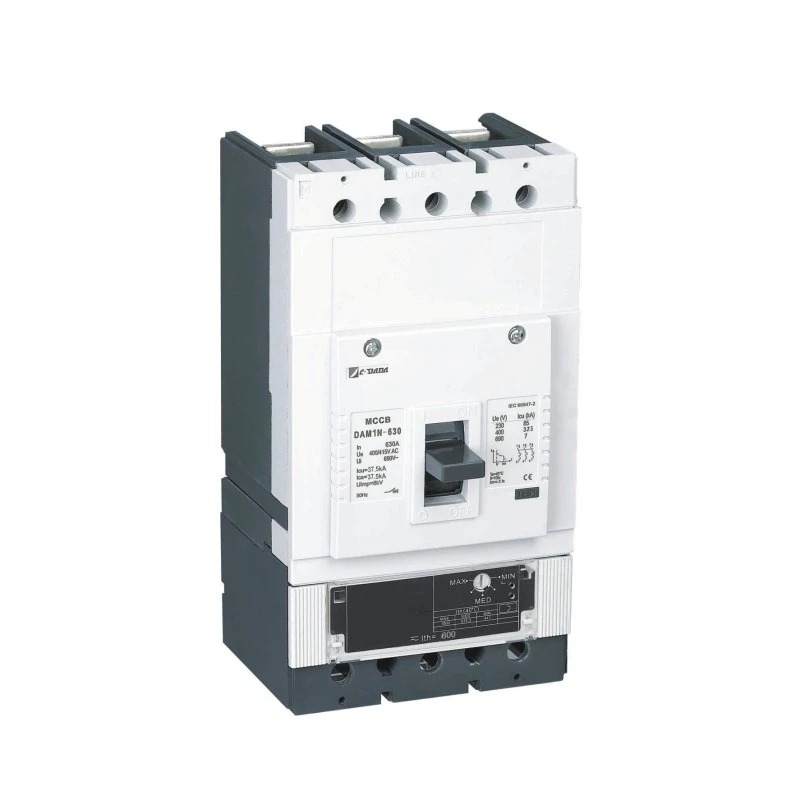

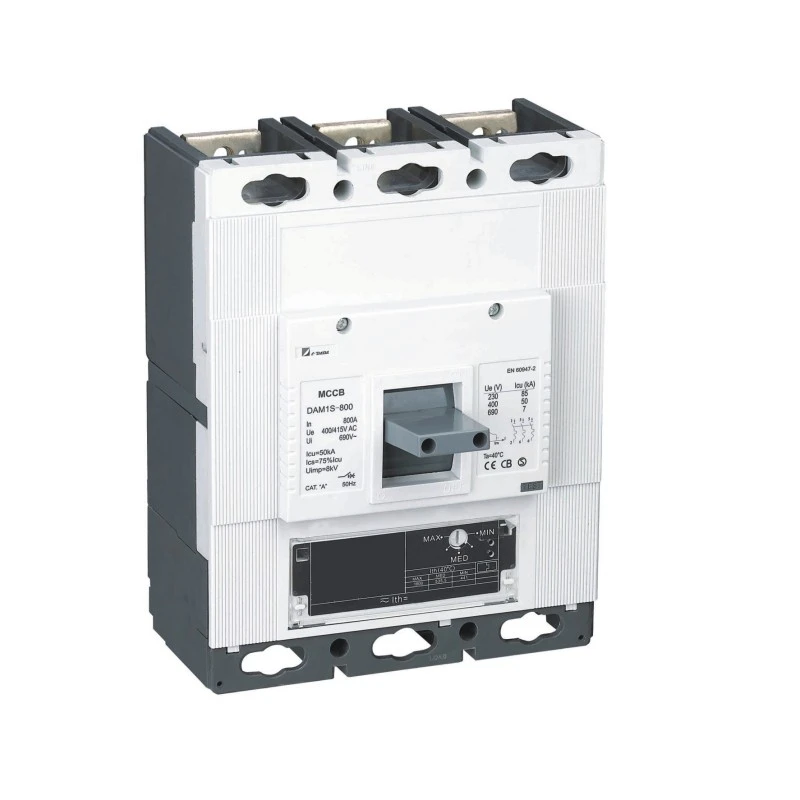

Regulowane ustawienie temperatury: 70% - 100% cala

Certyfikaty: ASTA, KEMA, CE, CB, SEMKO, RoHS

Rozmiary ramek: 6 rozmiarów ramek

Dodatkowe funkcje: Przycisk wyzwalający, oddzielne styki główne i łukowe

Zasada działania i mechanizm ochronny

★ Ochrona termiczna (przeciążenie)

Element termiczny serii DAM1 wykorzystuje pasek bimetaliczny, który ugina się pod wpływem długotrwałego przetężenia (> prąd znamionowy). Dostosowując ustawienie termiczne w zakresie od 70% do 100% In, użytkownicy mogą dostosować czas reakcji wyłącznika, aby zapobiec uciążliwym wyłączeniom, zapewniając jednocześnie skuteczną ochronę.

★ Przycisk Push-to-Trip

Do celów testowych przycisk push-to-trip umożliwia ręczne wyłączenie wyłącznika, weryfikując jego integralność działania, bez konieczności wywoływania rzeczywistego stanu zwarcia.

★ Oddzielne styki główne i łukowe

Aby zwiększyć trwałość i wydajność, seria DAM1 posiada oddzielne styki główne i łukowe. Taka konstrukcja zapewnia ochronę głównych styków podczas zdarzeń wysokoprądowych, przedłużając żywotność wyłącznika.

Scenariusze zastosowań

Termicznie regulowany wyłącznik kompaktowy (MCCB) DAM1 idealnie nadaje się do szerokiego zakresu zastosowań, w których niezbędna jest precyzyjna kontrola nad zabezpieczeniem przed przeciążeniem. Należą do nich:

★ Zakłady przemysłowe: Zapewnienie stabilnej pracy w hutach, zakładach chemicznych i na platformach wiertniczych.

★ Budynki komercyjne: Ochrona instalacji elektrycznych w centrach handlowych, budynkach biurowych i hotelach.

★ Media: Niezawodna dystrybucja w podstacjach i sieciach energetycznych.

★ Centra danych: Utrzymanie sprawności krytycznej infrastruktury IT.

Dlaczego warto wybrać CDADA?

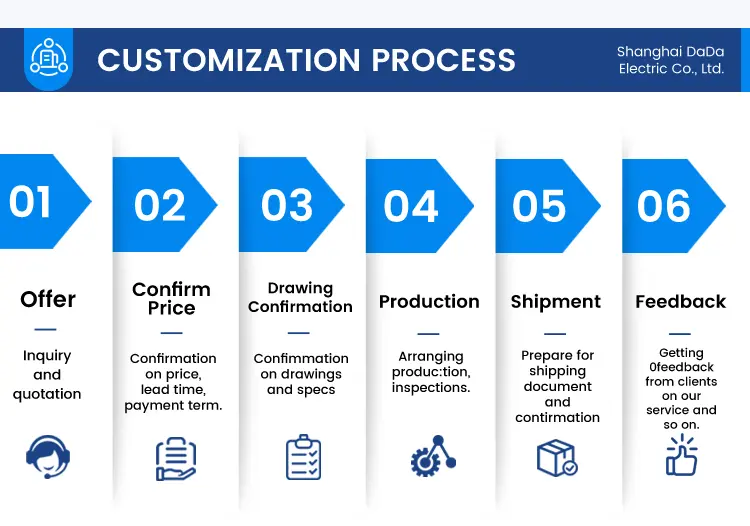

1. Posiadamy profesjonalny zespół badawczo-rozwojowy, mamy standardowy proces rozwoju. Może zapewnić doskonałą, zindywidualizowaną obsługę.

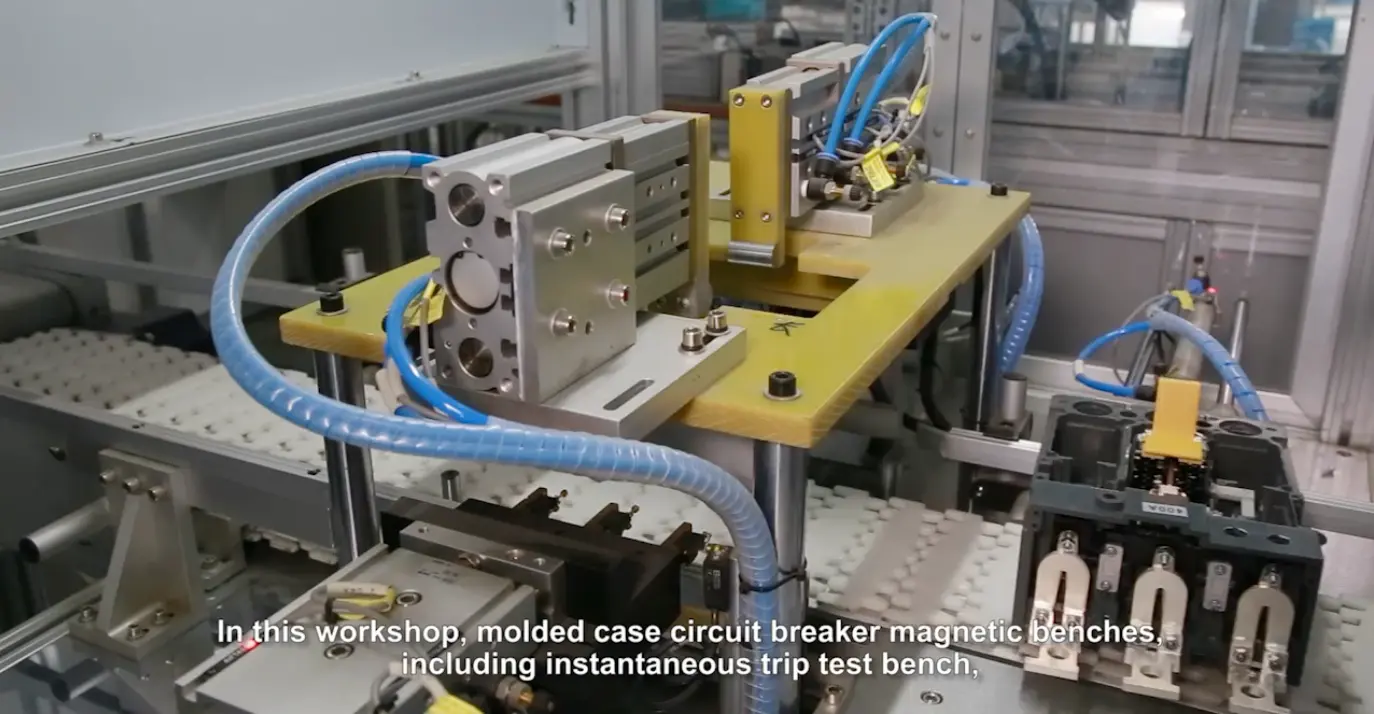

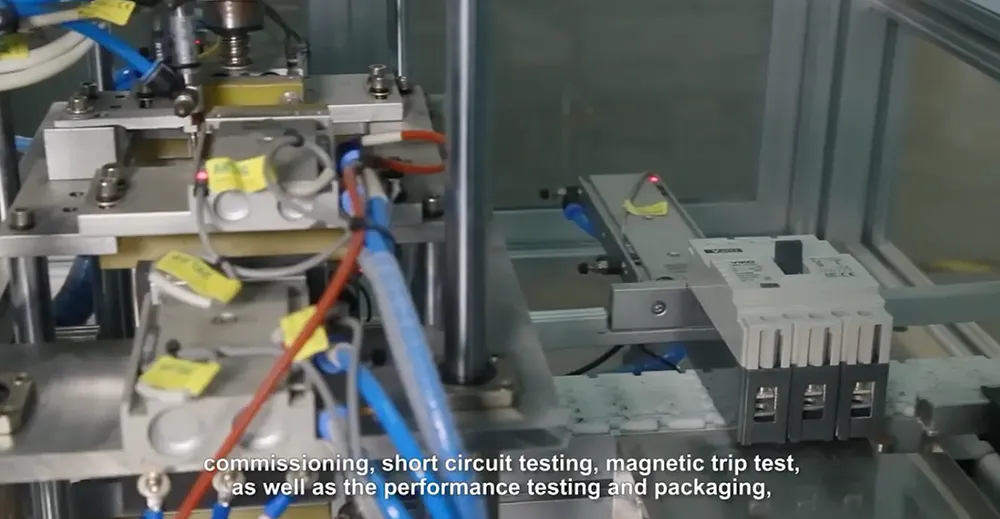

2. Produkujemy wyłączniki za pomocą automatycznej linii produkcyjnej. Obecnie mamy 6 automatycznych linii produkcyjnych. A dzienna wydajność wynosi ponad 1000 sztuk.

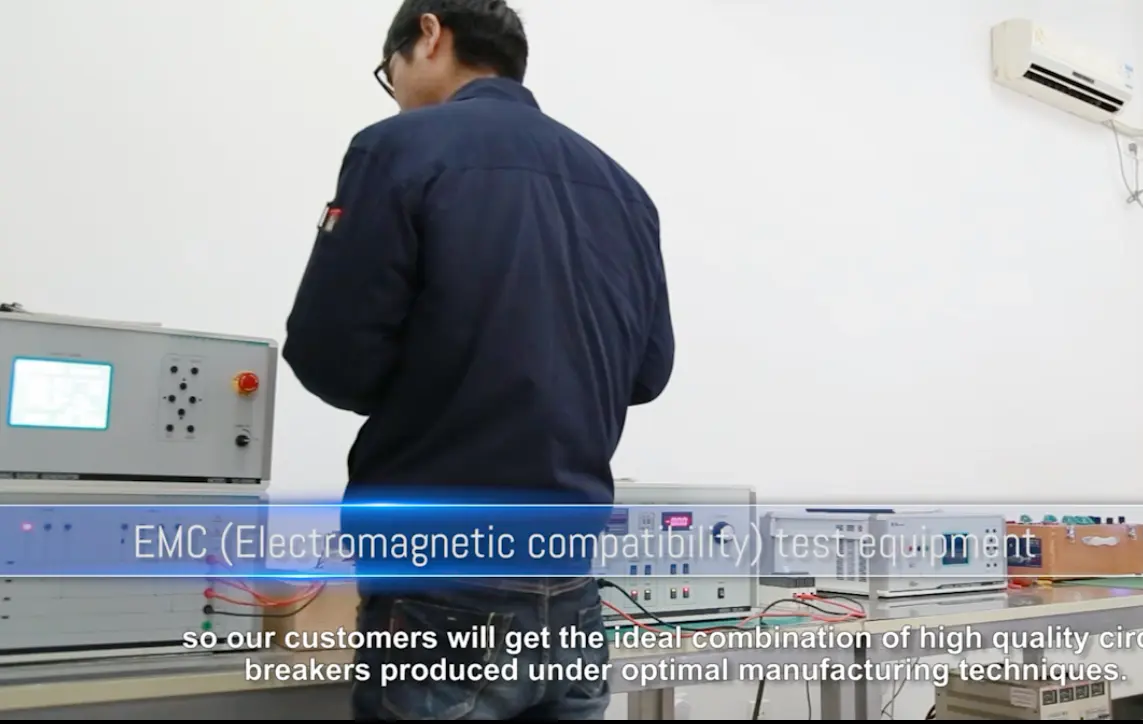

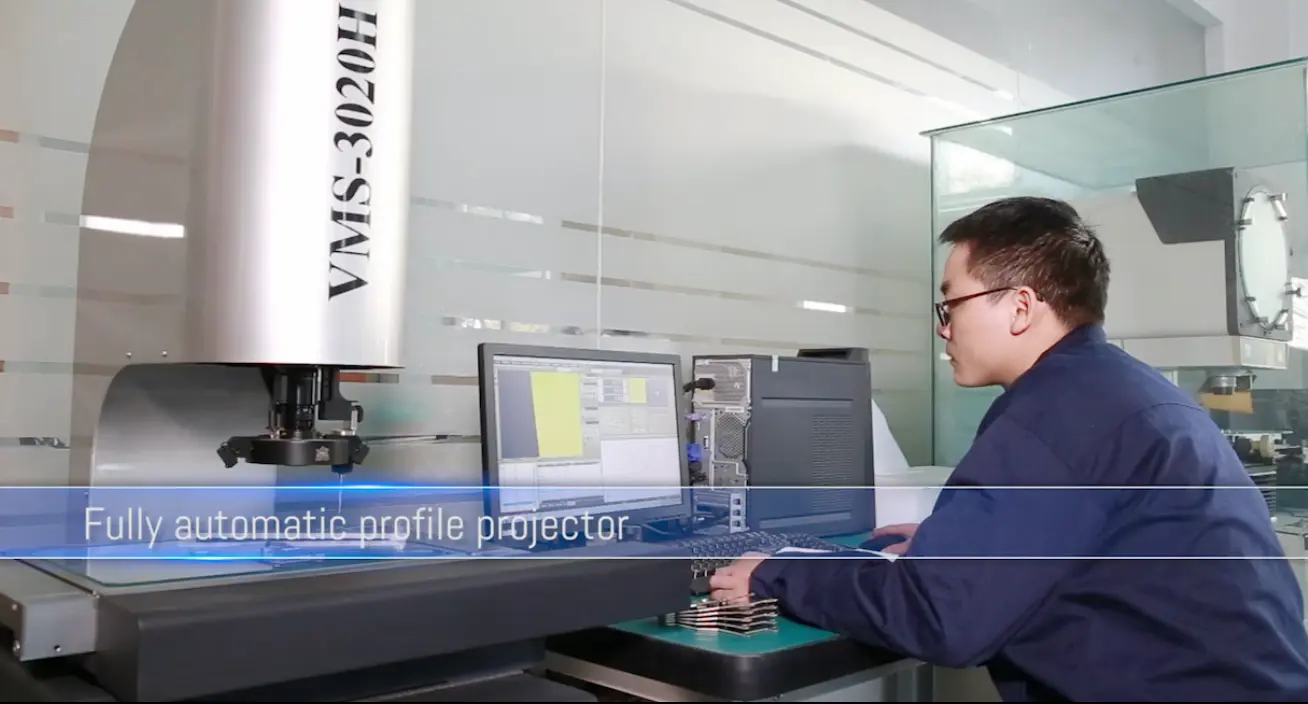

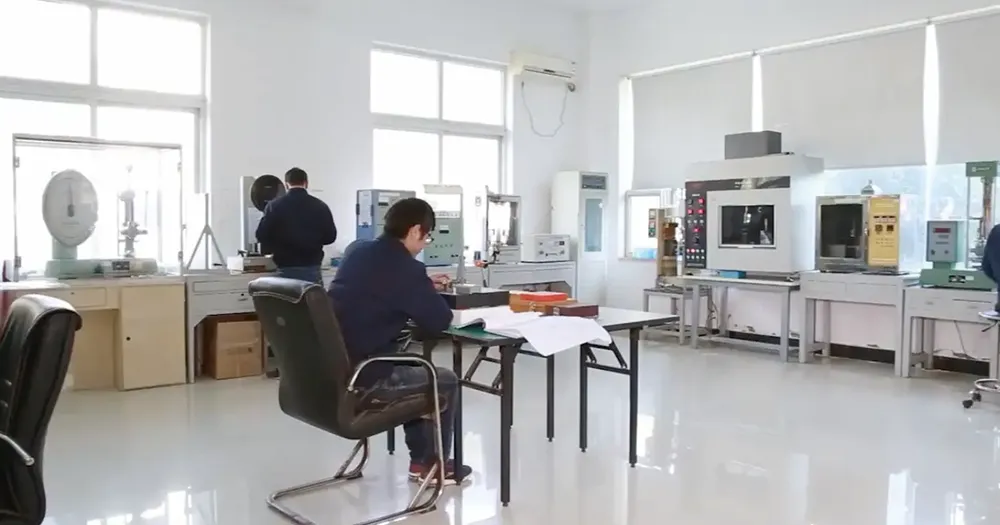

3. Posiadamy w pełni funkcjonalne laboratorium, nasze laboratorium może być świadkiem laboratorium, możemy w naszym laboratorium wykonać obciążenie termiczne, magnetyczne i limit wyzwalania, żywotność mechanizmu, EMC.

4. Po uzyskaniu CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC na całym świecie

Często zadawane pytania

P1: Jaki jest regulowany zakres ustawień termicznych dla wyłącznika DAM1 MCCB?

A1: Ustawienie termiczne w serii DAM1 można regulować w zakresie od 70% do 100% In, co pozwala na precyzyjną kontrolę nad zabezpieczeniem przed przeciążeniem.

P2: Czy regulowany termicznie wyłącznik kompaktowy DAM1 może być używany zarówno w konfiguracji 3-biegunowej, jak i 4-biegunowej?

A2: Tak, seria DAM1 jest dostępna zarówno w konfiguracji 3P, jak i 4P, dzięki czemu nadaje się do różnych zastosowań.

P3: Czy wyłącznik MCCB DAM1 jest wyposażony w dodatkowe funkcje umożliwiające testowanie lub konserwację?

A3: Tak, seria DAM1 zawiera przycisk wyzwolenia typu push-to-trip, umożliwiający łatwe testowanie i weryfikację funkcjonalności wyłącznika bez powodowania stanu awaryjnego.

P4: Jak wyłącznik MCCB DAM1 radzi sobie z zwarciami?

A4: Seria DAM1 zawiera magnetyczny mechanizm wyzwalający, który zapewnia natychmiastową ochronę przed zwarciami, zapewniając szybkie odłączenie prądów zwarciowych.

P5: Czy dostępne są jakieś akcesoria do wyłącznika DAM1 MCCB?

Odpowiedź 5: Tak, dostępna jest szeroka gama akcesoriów, w tym styki alarmowe, styki pomocnicze, wyzwalacze podnapięciowe i elektryczne mechanizmy operacyjne, zwiększające elastyczność i funkcjonalność wyłącznika.
