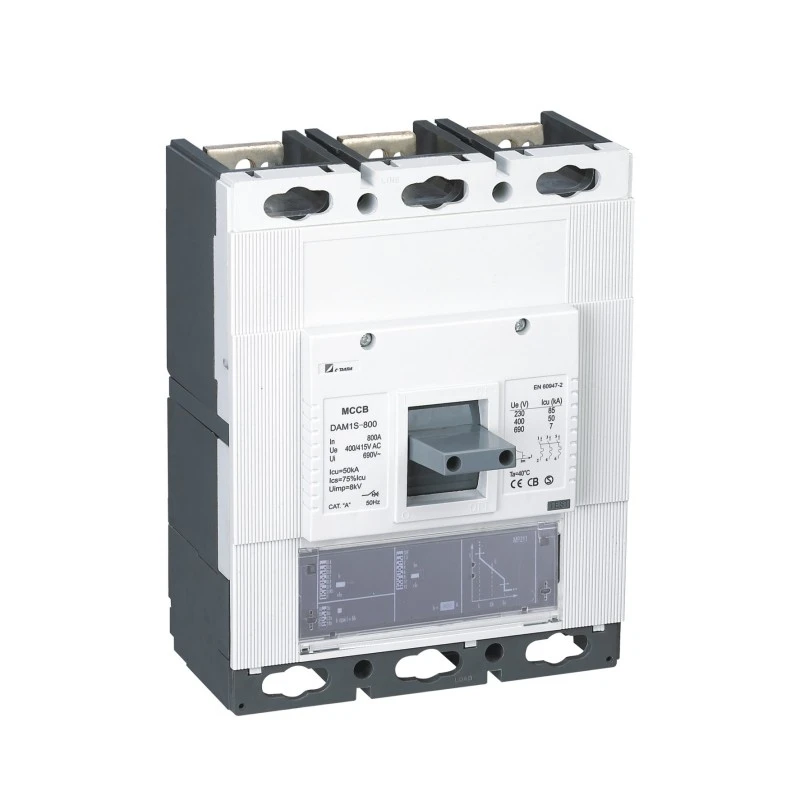

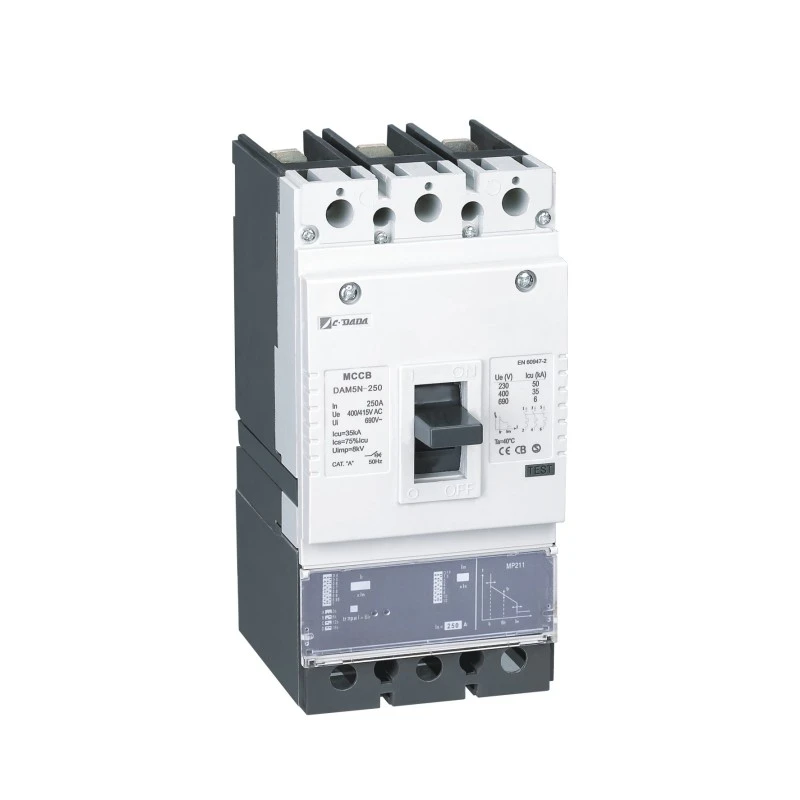

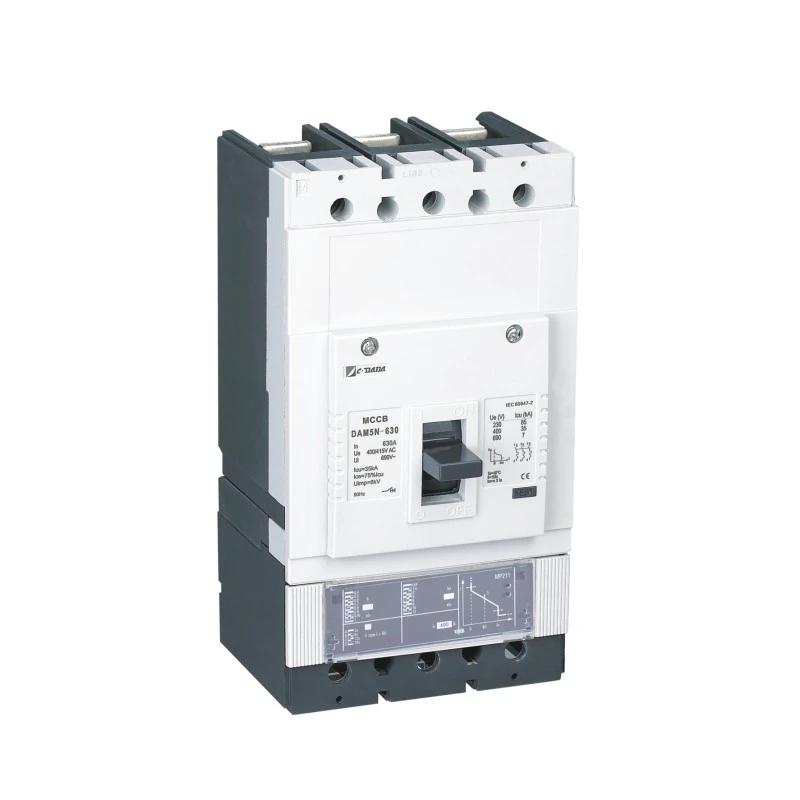

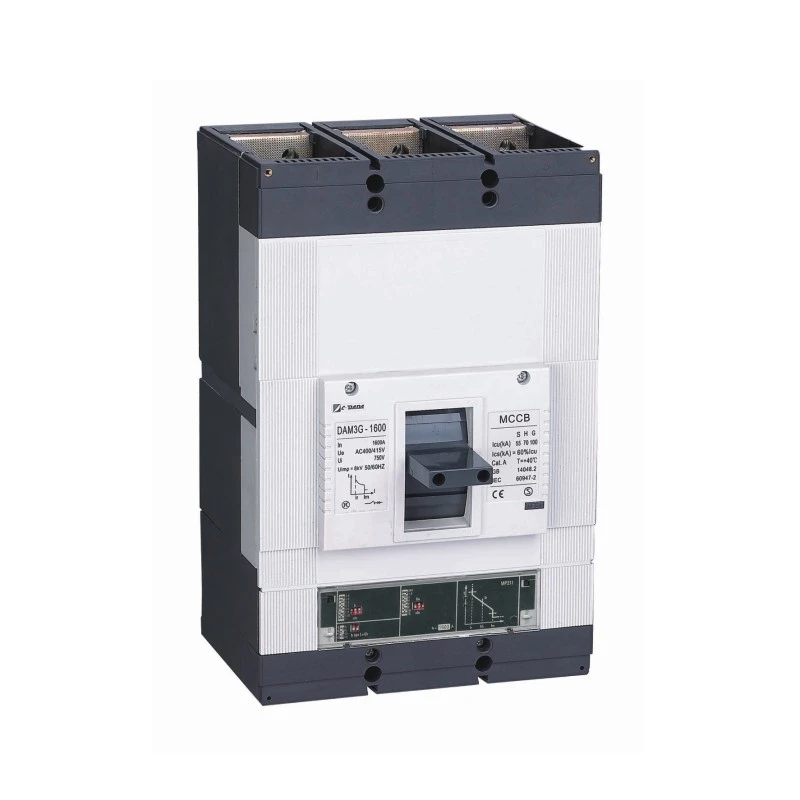

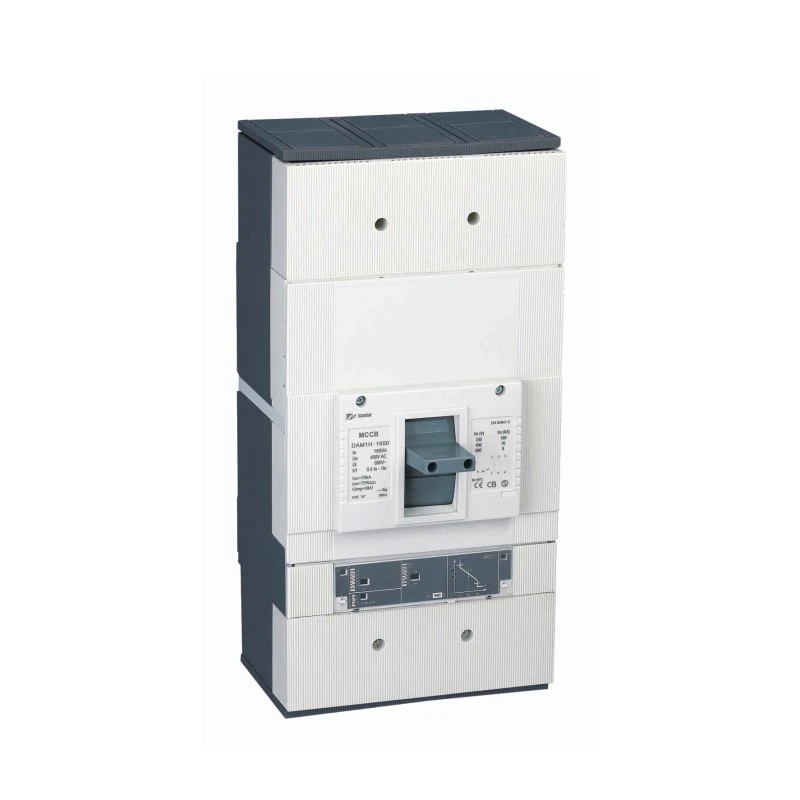

Elektroniczny wyłącznik automatyczny w obudowie formowanej

Dla nowoczesnych systemów zasilania wymagających precyzji, inteligencji i niezawodności, wyłącznik kompaktowy typu elektronicznego firmy Shanghai DADA Electric CO., LTD. ustanawia nowy standard w ochronie przed niskim napięciem. W przeciwieństwie do tradycyjnych wyłączników termomagnetycznych, ten inteligentny wyłącznik MCCB wykorzystuje elektroniczny wyzwalacz oparty na mikroprocesorze, aby zapewnić bardzo dokładne, programowalne zabezpieczenie nadprądowe – odporne na wahania temperatury otoczenia.

Dzięki regulowanym ustawieniom od 40% do 100% In (termiczne) i 1,5 × do 12 × In (magnetyczne) oferuje niezrównaną elastyczność w zakresie złożonej koordynacji w centrach danych, zakładach przemysłowych, szpitalach i systemach energii odnawialnej. Obciążalność od 100 A do 1600 A przy 400 V/415 V, łączy w sobie kompaktową konstrukcję z zaawansowaną funkcjonalnością i obejmuje bezpieczne, bezpośrednie wyzwalanie w przypadku ekstremalnych usterek, nawet w przypadku awarii elektroniki.

Kluczowe dane techniczne

Model: Seria CDADA DAM2 / DE (wyłącznik automatyczny typu elektronicznego)

Typ: Elektroniczny wyłącznik automatyczny w obudowie formowanej

Bieguny: 3P / 4P

Napięcie znamionowe (Ue): 400 V / 415 V AC

Prąd znamionowy (w): 100A – 1600A

Zespół wyzwalający: wyzwalacz elektroniczny oparty na mikroprocesorze

Regulacja termiczna (Ir): 40% – 100% In

Regulacja magnetyczna (Im): 1,5× – 12× cal

Zalety

★ Szeroki zakres: 100A do 1600A (AC)

★ Kompaktowe wymiary

★ Regulowane ustawienie temperatury (40-100%).

★ Regulowane ustawienie magnetyczne (1,5-12 razy) w.

★ Przepis na przycisk „Wciśnij, aby wyzwolić”.

★ Oddzielne styki główne i łukowe

★ Szeroka gama akcesoriów.

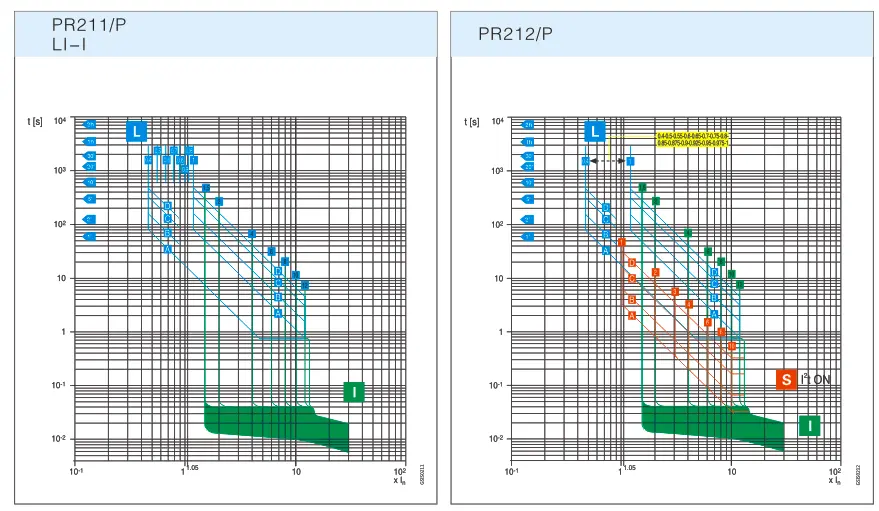

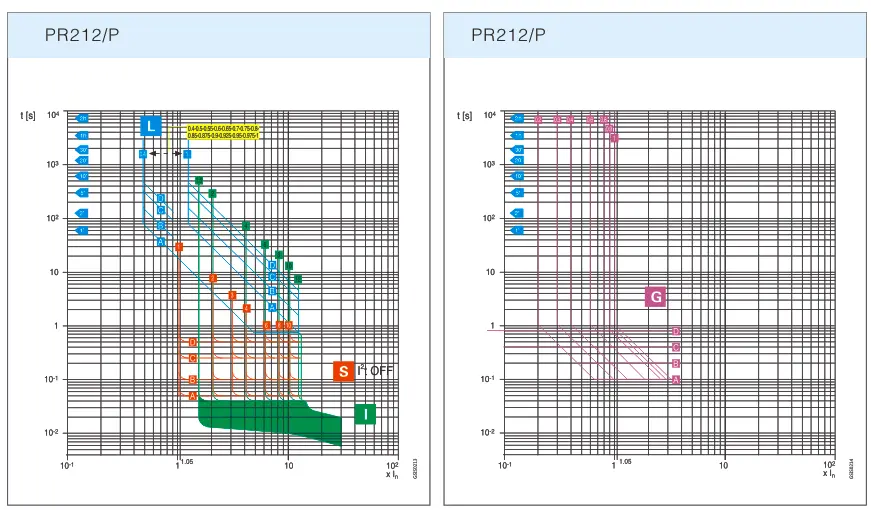

Krzywa charakterystyki wyzwalania elektronicznego

Parametry elektryczne

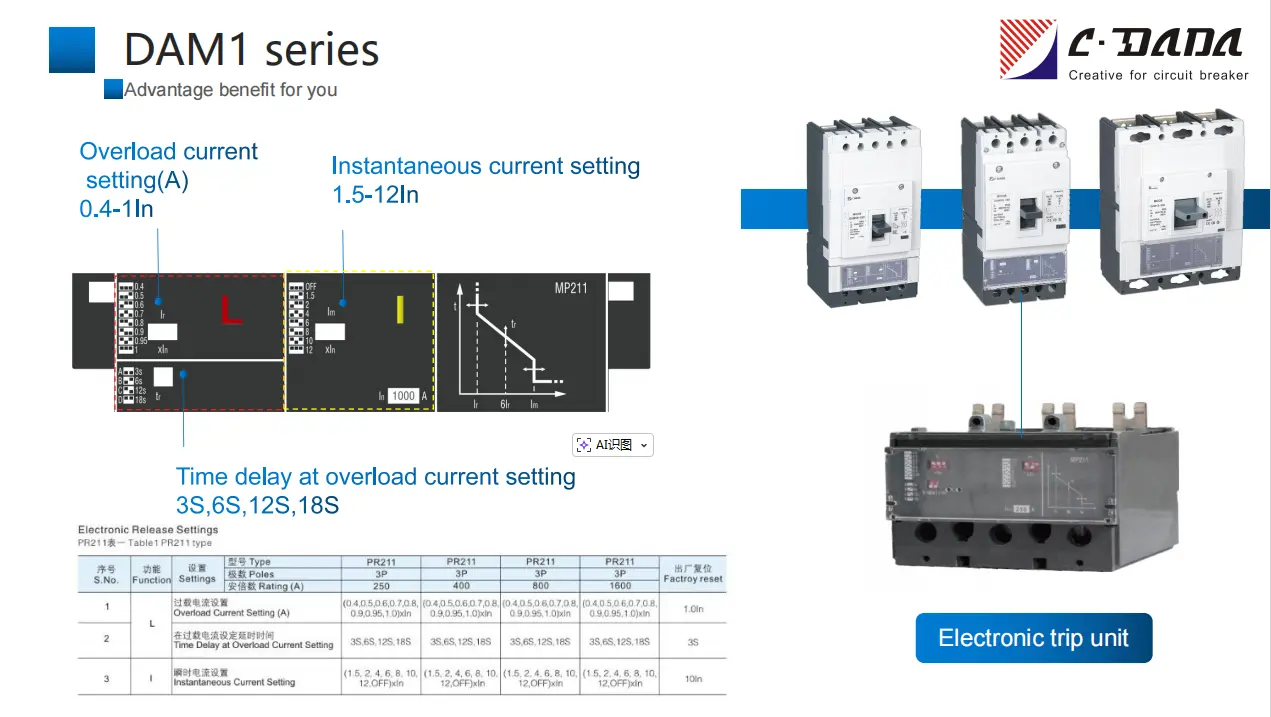

Tabela 1 Typ PR211

Nr S.

Funkcjonować

Ustawienia

Typ

PR211

PR211

PR211

PR211

Reset fabryczny

Polacy

3P

3P

3P

3P

Ocena (A)

250

400

800

1600

1

L

Ustawienie prądu przeciążeniowego (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 cala

2

Opóźnienie czasowe przy bieżącym ustawieniu przeciążenia

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Natychmiastowe ustawienie prądu

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

10 cali

Tabela 2 Typ PR212

Nr S.

Funkcjonować

Ustawienia

Typ

PR212

PR212

PR212

PR212

Reset fabryczny

Polacy

3P

3P

3P

3P

Ocena (A)

250

400/630

800

1600

1

L

Ustawienie prądu przeciążeniowego (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 cala

2

Opóźnienie czasowe przy bieżącym ustawieniu przeciążenia

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Zwarcie – ustawienie prądu obwodu (A)

(1, 2, 3, 4, 6, 8, 10, WYŁ.)xIn

(1, 2, 3, 4, 6, 8, 10, WYŁ.)xIn

(1, 2, 3, 4, 6, 8, 10, WYŁ.)xIn

(1, 2, 3, 4, 6, 8, 10, WYŁ.)xIn

6 cali

4

Opóźnienie czasowe przy ustawieniu prądu zwarciowego

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 s

5

I

Natychmiastowe ustawienie prądu

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

(1,5, 2, 4, 6, 8, 10, 12, WYŁ.)xIn

10 cali

6

G

Ustawienie prądu zwarcia doziemnego (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, WYŁ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, WYŁ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, WYŁ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, WYŁ.)xIn

1,0 cala

7

Opóźnienie czasowe przy ustawieniu zwarcia doziemnego

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 S

8

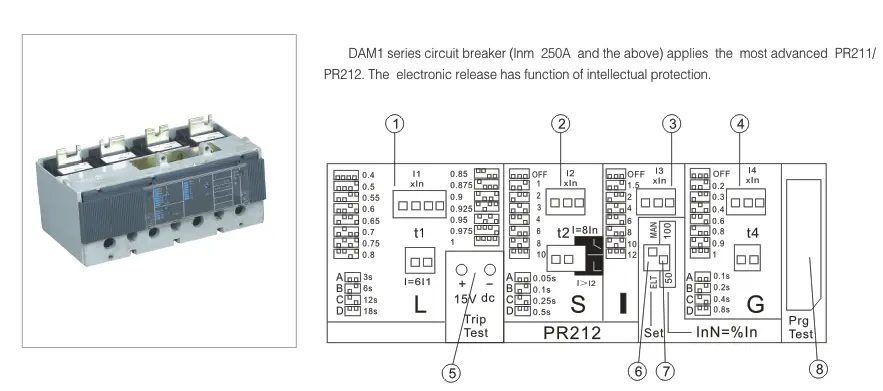

Dobór zestawu parametrów elektrycznych lub elektronicznych

Funkcja SET (przełącznik ELT/MAN)

9

Służy do ustawiania parametrów przełącznika DIP linii zerowej

InN=%In,przełącznik 50/100

10

Gniazdo do podłączenia urządzenia pomiarowego

Gniazdo panelowe

Dlaczego warto wybrać elektroniczny wyłącznik kompaktowy CDADA?

★ Prawdziwa inteligencja, a nie tylko automatyzacja
Mikroprocesor w sposób ciągły analizuje przebiegi prądu, umożliwiając precyzyjną ochronę zależną, niezależną i natychmiastową – bez dryftu spowodowanego ciepłem lub starzeniem.

★ Niezawodna konstrukcja
Nawet w przypadku awarii obwodu elektronicznego bezpośredni zatrzask elektromagnetyczny zapewnia wyzwolenie wyłącznika w przypadku poważnych zwarć, co spełnia wymogi redundancji bezpieczeństwa IEC 60947-2.

★ Doskonała koordynacja
Bardzo szerokie zakresy regulacji (40–100% Ir, 1,5–12 × Im) umożliwiają doskonałą koordynację z urządzeniami znajdującymi się powyżej/lub poniżej, minimalizując strefy przestojów.

★ Przyszłościowa infrastruktura
Kompatybilny z opcjonalnymi modułami komunikacyjnymi (Modbus RTU, Profibus) do integracji z systemami zarządzania budynkiem (BMS) lub inteligentnymi sieciami.

★ Globalna jakość, konkurencyjna cena
Wyprodukowano zgodnie z normą ISO 9001 w Szanghaju, z międzynarodowymi certyfikatami — oferując wydajność na poziomie europejskim przy azjatyckiej efektywności kosztowej.

★ Mamy oddany zespół 15 inżynierów zajmujących się rozwojem, ulepszaniem i dostosowywaniem produktów.

Idealne zastosowania

Centra danych: zapobiegaj awariom kaskadowym dzięki precyzyjnemu selektywnemu wyłączaniu

Szpitale: Zapewnij nieprzerwane zasilanie systemów podtrzymywania życia

Automatyka przemysłowa: koordynacja z falownikami, softstartami i robotyką

Farmy słoneczne/wiatrowe: Dostosuj się do zmiennych profili generacji

Inteligentne budynki komercyjne: Włącz monitorowanie energii bez dodatkowych liczników

Często zadawane pytania (FAQ)

P1: Czym różni się elektroniczny wyłącznik MCCB od termomagnetycznego?

A1: Wyłączniki kompaktowe typu elektronicznego wykorzystują mikroprocesor do analizy prądu i wyzwalania z dużą precyzją. Nie ma na nie wpływu temperatura otoczenia, oferują szersze zakresy regulacji i mogą zapewniać rejestrację danych obciążenia – w przeciwieństwie do typów termomagnetycznych na bazie bimetalu/solenoidu.

P2: Czy elektroniczny wyłącznik MCCB 1600 A jest dostępny w konfiguracji 4-biegunowej?

Odpowiedź 2: Tak — wszystkie elektroniczne wyłączniki kompaktowe CDADA od 250 A do 1600 A są dostępne w wersjach 3P i 4P.

P3: Co się stanie, jeśli wyzwalacz elektroniczny ulegnie awarii w wyniku zwarcia?

A3: Wyłącznik zawiera mechaniczne zabezpieczenie: podczas ekstremalnych prądów zwarciowych (>12×In) zatrzask magnetyczny wyzwala bezpośrednie otwarcie, zapewniając bezpieczeństwo nawet w przypadku wyłączonej elektroniki.

P4: Czy mogę monitorować wartości prądu w czasie rzeczywistym?

A4: Tak – elektroniczny wyzwalacz wyświetla prąd chwilowy, maksymalny, minimalny i średni w wybranych oknach czasowych (np. 24h), co jest przydatne do zarządzania energią.

P5: Dlaczego wybrać CDADA zamiast innych inteligentnych marek MCCB?

A5: CDADA oferuje:

● Prawdziwa możliwość regulacji w dwóch zakresach (wielu konkurentów ogranicza Im do ≤10×)

● Mechaniczne zabezpieczenie awaryjne odporne na awarie (nie wszystkie „elektroniczne” wyłączniki MCCB to posiadają)

● Kompaktowy rozmiar – pasuje do starszych paneli bez modyfikacji

● Silny globalny portfel certyfikatów (ASTA, KEMA, CE)

● Ceny przyjazne dla OEM i wsparcie techniczne w języku angielskim
