Co sprawia, że ​​wyłącznik nadprądowy jest niezbędny dla współczesnego bezpieczeństwa elektrycznego?

Wyłączniki miniaturowe(MCB) są jednymi z najważniejszych elementów nowoczesnych systemów dystrybucji energii elektrycznej. Przeznaczone są do automatycznego odłączania obwodów elektrycznych w przypadku przeciążeń lub zwarć, zapobiegając uszkodzeniom sprzętu, zagrożeniom pożarowym i wypadkom elektrycznym. W tym artykule szczegółowo wyjaśniono, jak działają wyłączniki nadprądowe, dlaczego są niezbędne, jak wybrać odpowiedni typ i jak są wykorzystywane w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Omówiono w nim także typowe obawy użytkowników, praktyki instalacyjne, wskazówki dotyczące rozwiązywania problemów i wskazówki dotyczące bezpieczeństwa, aby pomóc czytelnikom w podejmowaniu świadomych decyzji.

Spis treści

• Wprowadzenie do wyłączników nadprądowych
• Jak działa miniaturowy wyłącznik automatyczny
• Rodzaje wyłączników nadprądowych
• Zastosowania w różnych branżach
• Jak wybrać odpowiedni MCB
• Wytyczne dotyczące instalacji i okablowania
• Konserwacja i rozwiązywanie problemów
• MCB a bezpiecznik: kluczowe różnice
• Kluczowe korzyści ze stosowania wyłączników nadprądowych
• Względy bezpieczeństwa
• Często zadawane pytania
• Wnioski i perspektywy branżowe

Wprowadzenie do wyłączników nadprądowych

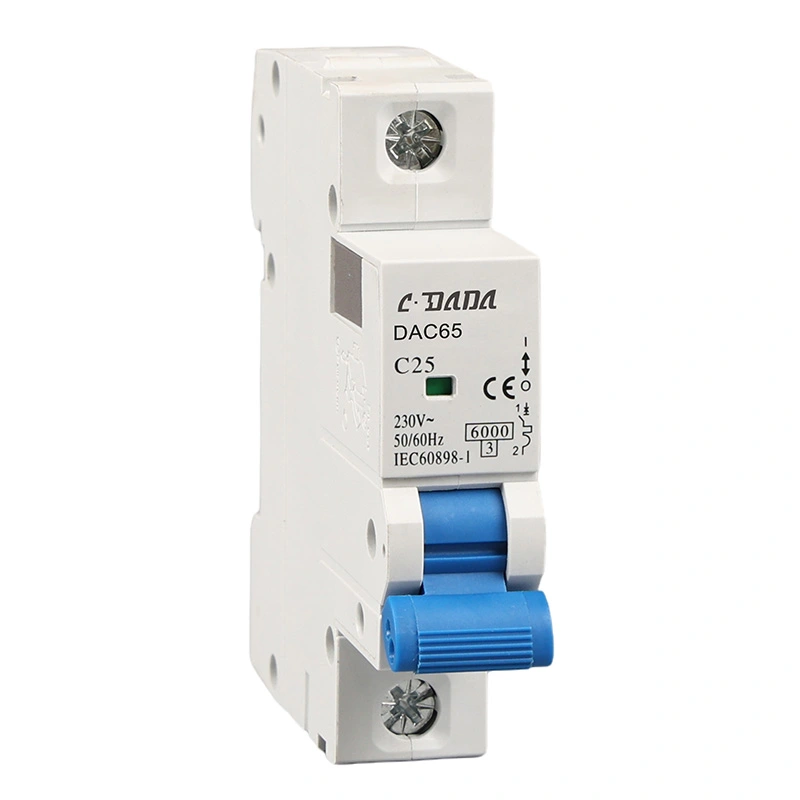

Miniaturowy wyłącznik automatyczny (MCB) to automatycznie uruchamiany przełącznik elektryczny zaprojektowany w celu ochrony obwodów elektrycznych przed uszkodzeniami spowodowanymi nadmiernym prądem. W przeciwieństwie do tradycyjnych bezpieczników, które wymagają wymiany po uszkodzeniu, wyłączniki nadprądowe można zresetować po zadziałaniu, co czyni je bardziej wydajnymi i opłacalnymi.

W nowoczesnych systemach elektrycznych bezpieczeństwo nie jest opcjonalne – jest obowiązkowe. Niezależnie od tego, czy chodzi o domy, biura, fabryki czy projekty infrastrukturalne, awarie elektryczne mogą prowadzić do poważnych konsekwencji, takich jak wybuchy pożarów, uszkodzenie sprzętu, a nawet obrażenia ludzi. MCB stanowią pierwszą linię obrony w zapobieganiu takim zagrożeniom.

Są szeroko stosowane w sieciach elektrycznych niskiego napięcia i zostały zaprojektowane z myślą o precyzyjnej inżynierii, aby zapewnić szybką reakcję w nietypowych warunkach.

Jak działa miniaturowy wyłącznik automatyczny

Zasada działania wyłącznika nadprądowego opiera się na dwóch kluczowych mechanizmach: zabezpieczeniu termicznym i zabezpieczeniu magnetycznym.

• Mechanizm termiczny:Chroni przed przeciążeniami za pomocą bimetalicznego paska, który ugina się pod wpływem ciepła.
• Mechanizm magnetyczny:Zapewnia natychmiastową ochronę podczas zwarć za pomocą cewki elektromagnetycznej.

Gdy prąd przekracza wartość znamionową przez dłuższy czas, element termiczny nagrzewa się i wygina, uruchamiając mechanizm wyzwalający. W przypadku nagłego przepięcia cewka magnetyczna natychmiast się aktywuje i otwiera obwód w ciągu milisekund.

Ten podwójny system zabezpieczeń zapewnia skuteczną obsługę zarówno powolnych, jak i szybkich usterek.

Rodzaje wyłączników nadprądowych

MCB są klasyfikowane na podstawie ich charakterystyki wyzwalania i liczby biegunów.

Ponadto wyłączniki nadprądowe są dostępne w konfiguracjach jednobiegunowych, dwubiegunowych, trójbiegunowych i czterobiegunowych, w zależności od wymagań systemu.

Zastosowania w różnych branżach

Wyłączniki miniaturowe są szeroko stosowane w wielu sektorach:

• Budynki mieszkalne:Chroń przewody i urządzenia gospodarstwa domowego
• Kompleksy handlowe:Zapewnij stabilną dystrybucję energii w biurach i centrach handlowych
• Zakłady przemysłowe:Ochrona ciężkich maszyn i linii produkcyjnych
• Projekty infrastrukturalne:Stosowany w systemach transportowych i obiektach użyteczności publicznej
• Systemy energii odnawialnej:Instalacje fotowoltaiczne i systemy energetyki wiatrowej

Jak wybrać odpowiedni MCB

Wybór odpowiedniego wyłącznika nadprądowego ma kluczowe znaczenie dla wydajności i bezpieczeństwa systemu. Kluczowe czynniki obejmują:

• Znamionowa pojemność prądowa
• Zdolność łamania
• Rodzaj obciążenia (rezystancyjne lub indukcyjne)
• Wymagana liczba biegunów
• Warunki środowiskowe

Niewłaściwy dobór może prowadzić do uciążliwego wyłączania lub niewystarczającej ochrony, co może obniżyć wydajność systemu.

Wytyczne dotyczące instalacji i okablowania

Prawidłowy montaż gwarantuje długoletnią niezawodność i bezpieczeństwo. MCB powinny być zawsze instalowane przez wykwalifikowanych elektryków, stosujących się do standardowych przepisów elektrycznych.

• Przed instalacją upewnij się, że zasilanie jest całkowicie wyłączone
• Użyj odpowiednich rozmiarów przewodów w zależności od obciążenia
• Bezpiecznie zamontuj wyłączniki nadprądowe na szynach DIN
• Sprawdź szczelność zacisków, aby uniknąć przegrzania

Nieprawidłowa instalacja może znacznie skrócić żywotność urządzenia i zwiększyć ryzyko bezpieczeństwa.

Konserwacja i rozwiązywanie problemów

MCB są na ogół urządzeniami wymagającymi niewielkiej konserwacji, ale zaleca się okresową kontrolę.

• Sprawdź, czy nie ma uszkodzeń fizycznych lub odbarwień
• Okresowo testuj mechanizm wyzwalający
• Upewnij się, że nie ma luźnych połączeń przewodów

Typowe problemy obejmują częste wyłączanie, brak resetowania lub przegrzanie. Często są one spowodowane przeciążeniami, zwarciami lub wadliwym okablowaniem.

MCB a bezpiecznik: kluczowe różnice

Kluczowe korzyści ze stosowania wyłączników nadprądowych

• Zwiększone bezpieczeństwo elektryczne
• Szybka reakcja na usterki
• Możliwość ponownego użycia po potknięciu
• Ekonomiczne przy długotrwałym użytkowaniu
• Nadaje się do nowoczesnych systemów elektrycznych

Względy bezpieczeństwa

Bezpieczeństwo elektryczne powinno być zawsze traktowane priorytetowo. MCB zmniejszają ryzyko, ale nie eliminują konieczności prawidłowego projektowania i konserwacji systemu.

Użytkownicy powinni unikać przeciążeń obwodów, regularnie sprawdzać panele elektryczne i zapewniać zgodność z normami bezpieczeństwa elektrycznego.

Często zadawane pytania

P1: Jaki jest główny cel wyłącznika nadprądowego?
Odp.: Aby chronić obwody elektryczne przed przeciążeniami i zwarciami poprzez automatyczne odłączenie zasilania.

P2: Czy MCB może zostać ponownie użyty po wyłączeniu?
Odp.: Tak, w przeciwieństwie do bezpieczników, wyłączniki nadprądowe można zresetować po usunięciu usterki.

P3: Jak długo trwa MCB?
Odp.: Zwykle 10–20 lat, w zależności od warunków użytkowania.

P4: Co powoduje częste potknięcia?
Odp.: Przeciążone obwody, zwarcia lub wadliwe urządzenia.

P5: Czy wszystkie wyłączniki nadprądowe są takie same?
Odp.: Nie, różnią się one w zależności od prądu znamionowego, krzywej wyzwalania i rodzaju aplikacji.

Wnioski i perspektywy branżowe

Wyłączniki nadprądowe są niezbędne w nowoczesnych systemach elektrycznych, oferując niezawodną ochronę, wydajność operacyjną i długoterminowe oszczędności. Ponieważ zapotrzebowanie na energię elektryczną w sektorach mieszkaniowym, komercyjnym i przemysłowym stale rośnie, znaczenie wysokiej jakości urządzeń zabezpieczających obwody będzie tylko rosło.

Zaawansowana produkcja i bardziej rygorystyczne normy bezpieczeństwa wymuszają rozwój bardziej precyzyjnych i trwałych technologii MCB, zapewniając bezpieczniejszą infrastrukturę elektryczną na całym świecie.
