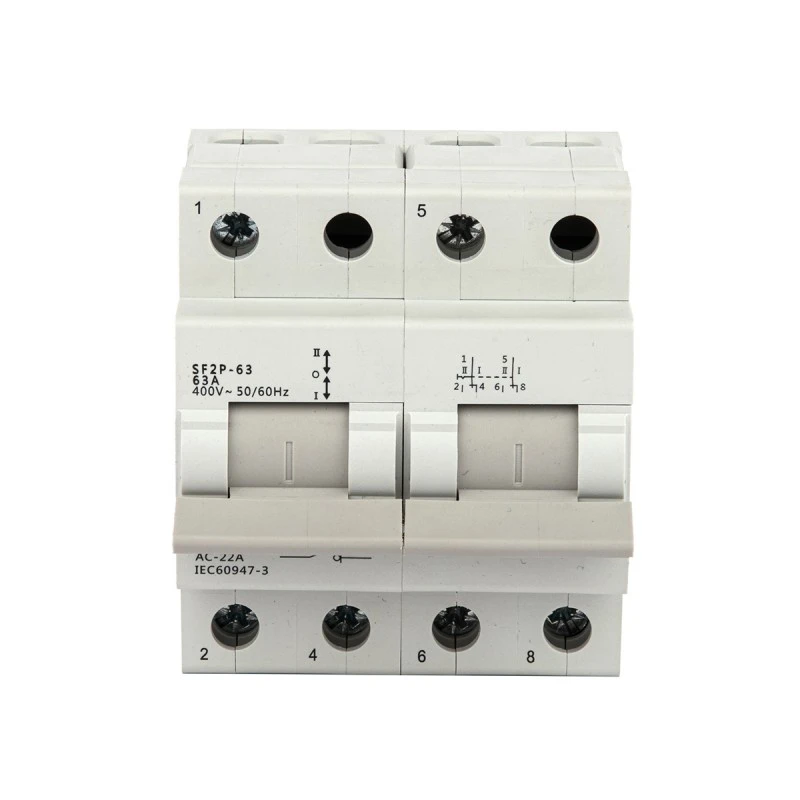

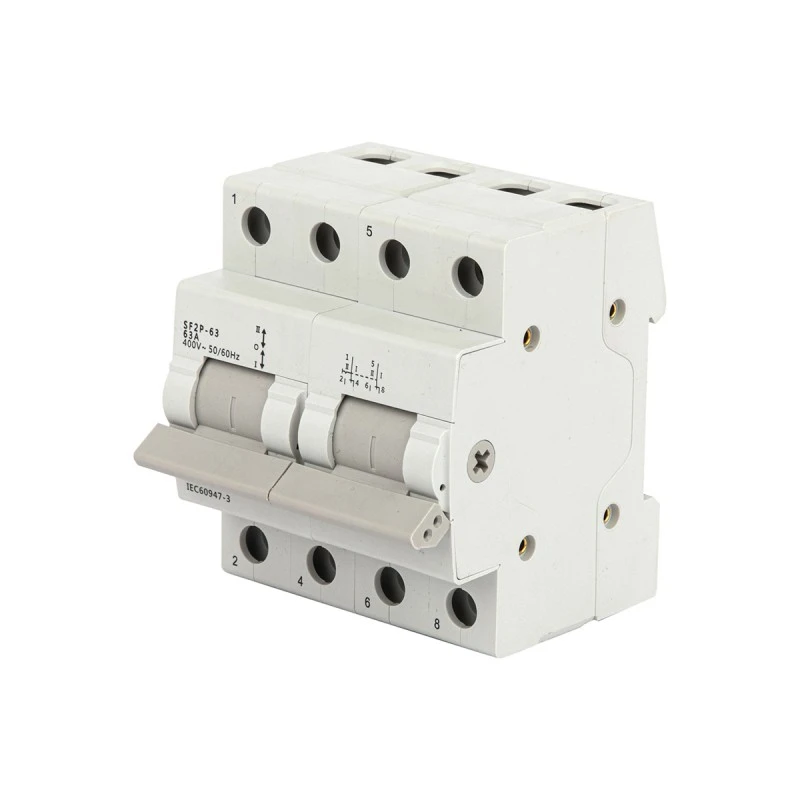

Przełącznik na szynę DIN 125A

Przełącznik 125A na szynę DIN serii CDADA SF to solidne, obsługiwane ręcznie rozwiązanie przełączające zaprojektowane przez Shanghai DADA Electric CO., LTD w celu niezawodnego podwójnego źródła zasilania lub konwersji obciążenia w zastosowaniach komercyjnych, przemysłowych i infrastrukturalnych. Zgodny z normami IEC 60947-3 i EN 60947-3, przełącznik ten obsługuje systemy AC 50/60 Hz do 400 V i obsługuje prądy ciągłe do 125 A w kategorii użytkowania AC-22A (mieszane obciążenia rezystancyjne i indukcyjne).

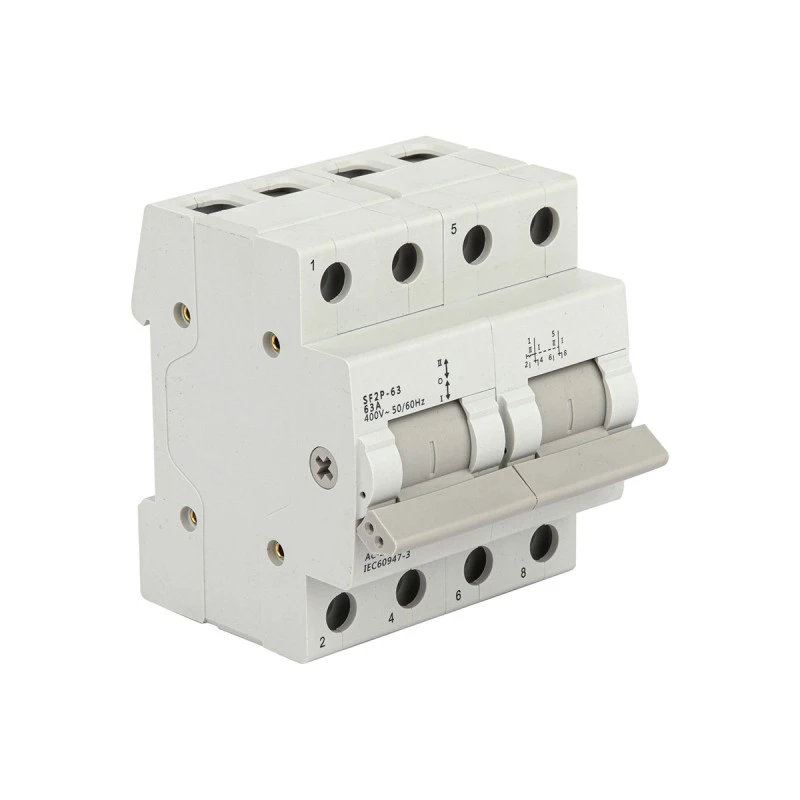

Wyposażony w przejrzysty 3-pozycyjny uchwyt ręczny (I – WYŁ. – II) umożliwia bezpieczne przełączanie pomiędzy siecią główną a generatorem zapasowym, podwójnymi transformatorami lub obwodami redundantnymi, podczas gdy środkowa pozycja WYŁ. zapewnia całkowitą izolację – krytyczną dla konserwacji i bezpieczeństwa. Zaprojektowany do standardowego montażu na szynie DIN TH35, bezproblemowo integruje się z nowoczesnymi tablicami rozdzielczymi wraz z wyłącznikami nadprądowymi, stycznikami i urządzeniami przeciwprzepięciowymi.

Dzięki stykom o wysokiej przewodności, wspomaganemu sprężyną mechanizmowi szybkiego załączania/przerwania i precyzyjnie smarowanym elementom wewnętrznym, model 125A zapewnia 8500 operacji mechanicznych i 1500 cykli elektrycznych w warunkach znamionowych. Uwaga: nie ma komory gaszenia łuku, dlatego należy go stosować z bezpiecznikami lub wyłącznikami znajdującymi się przed nim w celu zabezpieczenia przed zwarciem.

Kluczowe dane techniczne (model 125A)

Dlaczego warto wybrać przełącznik CDADA na szynę DIN 125A?

★ Niezawodność wysokoprądowa

Zaprojektowane do pracy ciągłej 125 A — idealne do dużych pomp, urządzeń HVAC lub systemów rezerwowych w centrach danych.

★ Prawdziwa izolacja z pozycją WYŁ

Środkowa pozycja „O” odłącza oba źródła, eliminując ryzyko zasilania wstecznego lub przypadkowego zasilenia.

★ Szyna DIN gotowa do nowoczesnych paneli

Oszczędza miejsce i upraszcza instalację w kompaktowych lub modułowych tablicach rozdzielczych.

★  Konstrukcja klasy przemysłowej

Sprężynowe styki, smarowany wrzeciono i zaciski o przekroju 50 mm² zapewniają długoterminową stabilność.

★ Zgodność z globalnymi standardami

Certyfikat zgodności z normą IEC 60947-3 — akceptowaną na całym świecie do zastosowań komercyjnych i w przemyśle lekkim.

★ Wskazówki dotyczące bezpiecznej obsługi

Zawiera zalecenia dotyczące rozszerzonego uchwytu dla modeli 125A — zapewnia kontrolowane przełączanie przy pełnym skoku.

Typowe zastosowania

Awaryjny transfer mocy: sieć główna ↔ generator (szpitale, wieże telekomunikacyjne)

Redundantne systemy zasilania: podwójny zasilacz UPS lub przełączanie transformatora

Maszyny przemysłowe: Wybór źródła dla dużych silników lub systemów grzewczych

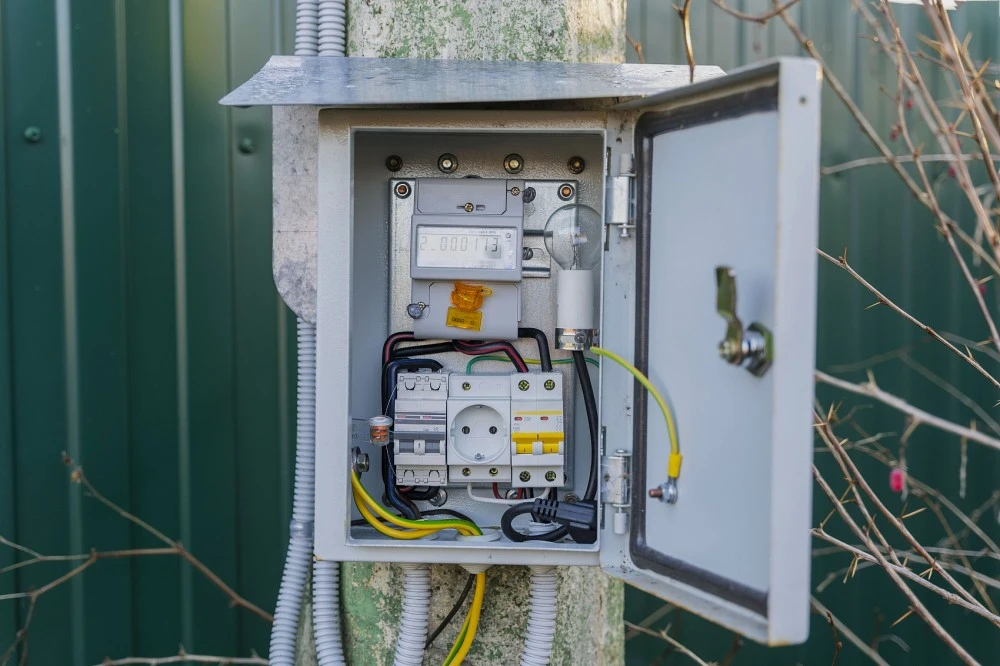

Zarządzanie budynkiem: Oświetlenie zapasowe lub poprowadzenie zasilania windy

Integracja ze źródłami odnawialnymi: izolacja sieci od hybrydowego systemu słonecznego

O CDADA

★ Posiadamy profesjonalny zespół badawczo-rozwojowy, mamy standardowy proces rozwoju. Może zapewnić doskonałą, zindywidualizowaną obsługę.

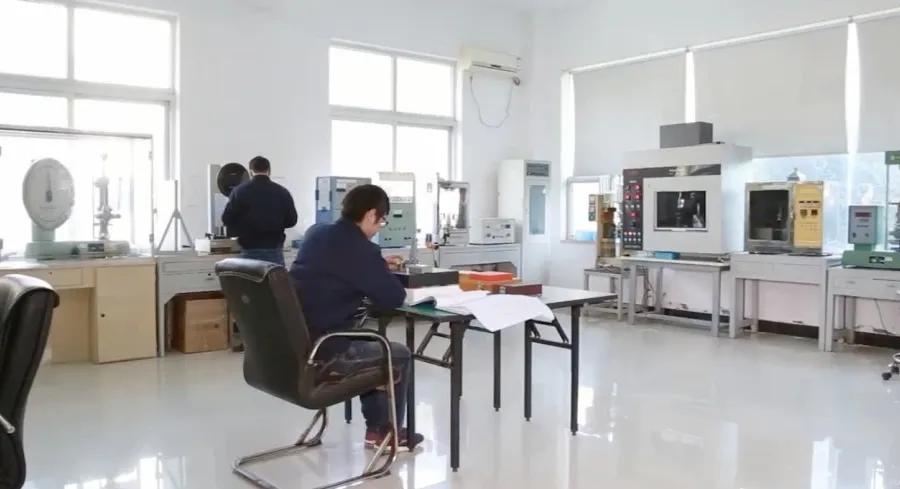

★ Posiadamy w pełni funkcjonalne laboratorium, nasze laboratorium może być świadkiem laboratorium, możemy w naszym laboratorium wykonać obciążenie termiczne, magnetyczne i limit wyłączenia, żywotność mechanizmu, EMC.

★ oferujemy zorganizowane programy partnerskie dla dystrybutorów, agentów i partnerów OEM na kluczowych rynkach, zapewniając wsparcie sprzedaży, materiały marketingowe i konkurencyjne warunki.

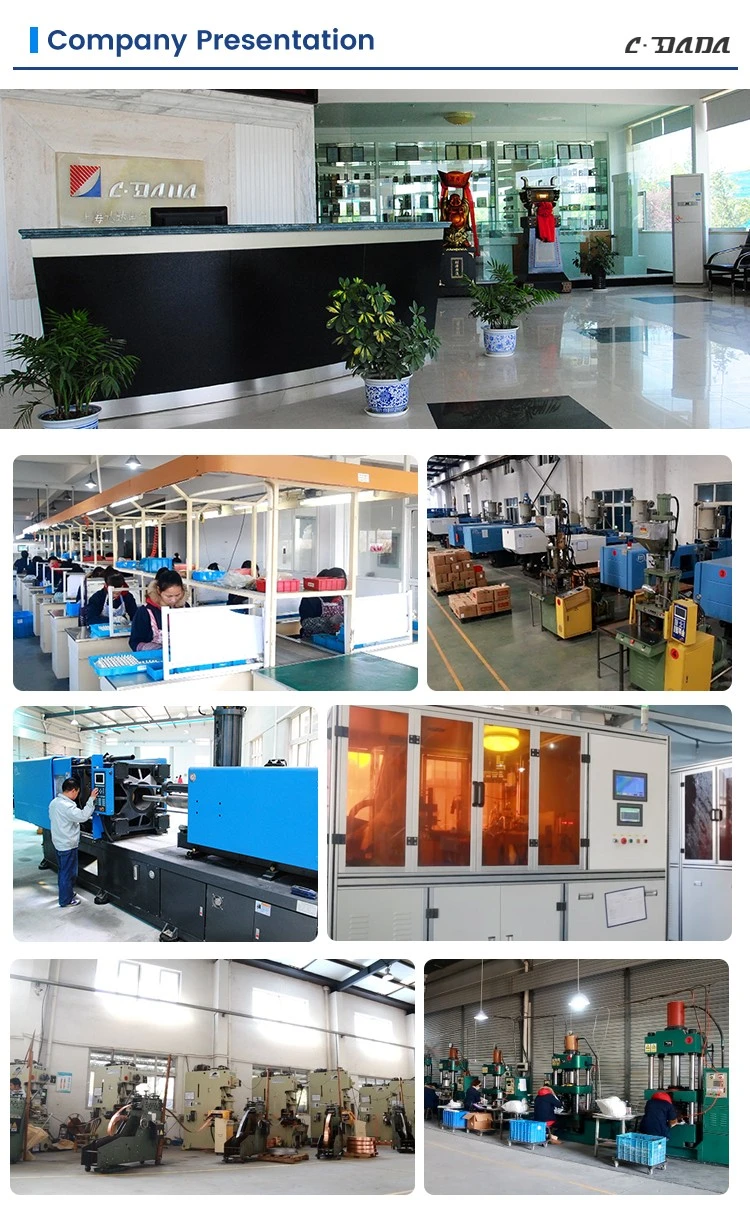

★ Profil firmy

Często zadawane pytania

P1: Czy mogę przełączyć przełącznik na szynę DIN 125A pod obciążeniem?

A1: Nie. Ten przełącznik nie ma możliwości gaszenia łuku. Należy go używać wyłącznie po odłączeniu od zasilania lub używać go wyłącznie jako izolatora (przełączanie bez obciążenia). Do przenoszenia obciążenia pod napięciem należy zastosować automatyczny przełącznik zasilania (ATS) lub wyłącznik silnikowy z bezpiecznikiem.

P2: Dlaczego model 125A wymaga dwóch rąk lub przedłużonego uchwytu?

A2: Mechanizm sprężynowy w modelach wysokoprądowych generuje znaczną siłę bezwładności. Obsługa jedną ręką może spowodować niepełne połączenie styków, powodując wyładowanie łukowe lub przegrzanie. CDADA zaleca obie ręce lub dostarczony fabrycznie przedłużony uchwyt, aby zapewnić bezpieczną obsługę przy pełnym skoku.

P3: Jaki rozmiar kabla jest wymagany dla 125A?

A3: Użyj kabla miedzianego o przekroju 50 mm² (zgodnie z dostarczoną specyfikacją). Upewnij się, że zaciski są dokręcone momentem 3,5 N·m, aby zapobiec przegrzaniu.

P4: Czy potrzebuję bezpieczników do tego przełącznika?

A4: Tak. Ponieważ nie jest w stanie przerwać prądów zwarciowych, zawsze należy instalować przed nim bezpieczniki lub wyłączniki nadprądowe przystosowane do potencjalnego poziomu usterek systemu. Przełącznik zapewnia jedynie ręczną izolację/konwersję.

P5: Dlaczego wybrać CDADA zamiast konkurentów w przypadku zmiany 125A?

A5: CDADA oferuje:

● Prawdziwa 3-pozycyjna blokada mechaniczna (brak stanów pływających)

● Certyfikat IEC 60947-3 z akceptacją na całym świecie

● Zoptymalizowana konstrukcja termiczna dla obudów na szynę DIN

● Wyraźne wizualne wskazanie pozycji przełącznika

● Konkurencyjne ceny i wsparcie techniczne w języku angielskim
