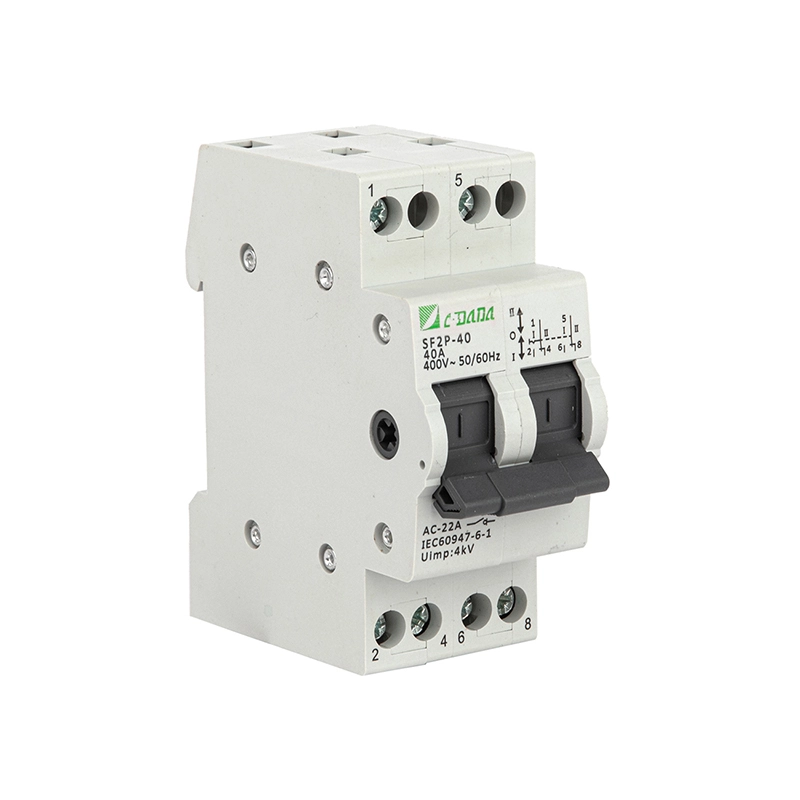

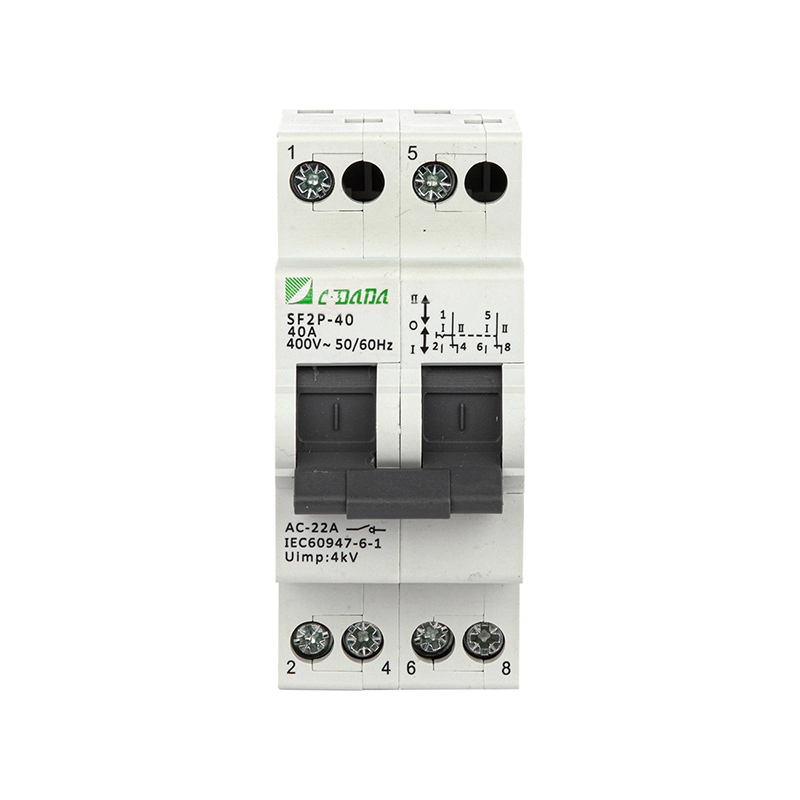

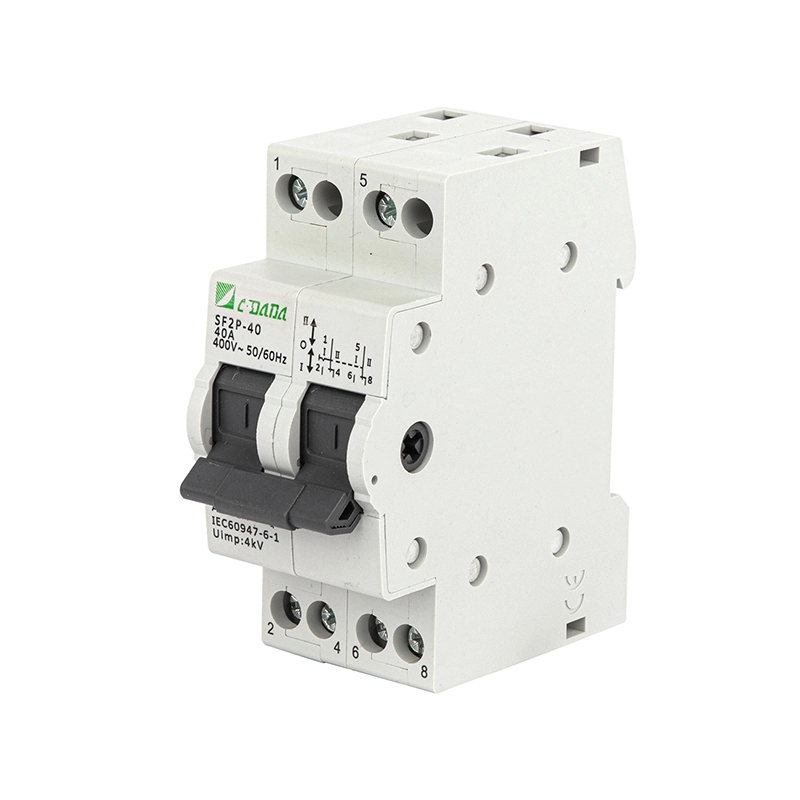

Przełącznik 2P

Zapewnij bezpieczne i niezawodne przełączanie źródła zasilania za pomocą przełącznika przełączającego 2P serii CDADA SF. Nadaje się on do krytycznej konwersji obwodów w zastosowaniach mieszkaniowych, komercyjnych i lekkich. Ten mikroprzełącznik montowany na szynie DIN obsługuje podwójne źródła zasilania lub obciążenia z przejrzystym 3-pozycyjnym działaniem: I -OFF-II, umożliwiając płynne przejścia między zasilaniem sieciowym/sieciowym a zasilaniem rezerwowym/generatorem, sterowaniem do przodu/do tyłu silnika lub obwodami monitorowania fazy/napięcia.

Przełącznik CDADA 2P, przystosowany do prądu przemiennego 50/60 Hz, 230–400 V i prądów od 16 A do 125 A, jest zgodny z normami IEC 60947-3 i EN 60947-3. Wyposażony w wskaźniki położenia ON/OFF, styki o wysokiej przewodności i wspomagany sprężyną mechanizm szybkiego załączania/przerwania, zapewnia stabilną pracę nawet przy częstej obsłudze ręcznej. Zaprojektowany do montażu modułowego wraz z wyłącznikami nadmiarowymi i stycznikami, idealnie nadaje się do tablic rozdzielczych w budynkach, pompowniach, szafach telekomunikacyjnych i systemach oświetlenia awaryjnego.

Kluczowe dane techniczne

Seria: Ręczny przełącznik przełączający serii SF 2P

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Bieguny: 2P (Dual Pole) — dostępne w wariantach od 1P do 4P

Prąd znamionowy: 16 A – 125 A (obniżenie wartości do 80% powyżej 40°C otoczenia)

Napięcie znamionowe: 230/400 V AC, 50/60 Hz

Napięcie izolacji (Ui): 500 V

Kategoria użytkowania: AC-22A (mieszane obciążenia rezystancyjne i indukcyjne)

Krótkotrwały prąd wytrzymywany (Icw): 12×Ie przez 1s

Wydajność produkcyjna: 20×Ie, t=0,1s

Trwałość mechaniczna: 8500 operacji

Żywotność elektryczna: 1500 operacji (pod obciążeniem)

Stopień zanieczyszczenia: II

Montaż: Standardowa szyna DIN TH35

Obsługa: Ręczna 3-pozycyjna klamka (I – O – II)

Wskaźniki: Widoczna pozycja WŁ./WYŁ. poprzez ustawienie uchwytu

Zaciski: połączenie kablowe lub szynowe

Moment dokręcania:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Uwaga dotycząca bezpieczeństwa: Brak komory do gaszenia łuku → należy używać z poprzedzającymi bezpiecznikami/MCB w celu zabezpieczenia przed zwarciem

Karta danych technicznych

Dlaczego warto wybrać przełącznik CDADA 2P?

★ Bezpieczna izolacja w trzech pozycjach

Prawdziwa pozycja WYŁĄCZONA (O) odłącza oba źródła – jest to krytyczne znaczenie dla konserwacji i bezpieczeństwa przed prądem zwrotnym.

★ Konstrukcja modułowa na szynę DIN

Instaluje się w kilka sekund obok wyłączników nadmiarowo-prądowych — oszczędza miejsce i upraszcza układ paneli w inteligentnych budynkach lub obudowach OEM.

★ Kontakty o wysokiej niezawodności

Zoptymalizowana geometria styku dynamiczno-statycznego zapewnia niski opór i długoterminową stabilność.

★ Globalna zgodność

Certyfikat zgodności z normą IEC 60947-3 akceptowaną w Europie, Azji, Afryce i Ameryce Łacińskiej.

★ Bezpieczna obsługa

Mechanizm wspomagany sprężyną zapobiega częściowemu włączeniu; przedłużony uchwyt opcjonalny dla modeli 63A+.

★ Wszechstronne zastosowania

Od przeniesienia generatora po zmianę kierunku silnika — jeden przełącznik, wiele funkcji.

Typowe zastosowania

Systemy zasilania rezerwowego: przełączanie między siecią a generatorem

Sterowanie silnikiem: Obroty do przodu/do tyłu małych pomp lub wentylatorów

Obwody pomiarowe: Wybór napięcia/fazy w polach pomiarowych

Automatyka budynku: przełączanie podwójnych jednostek HVAC, transfer oświetlenia awaryjnego

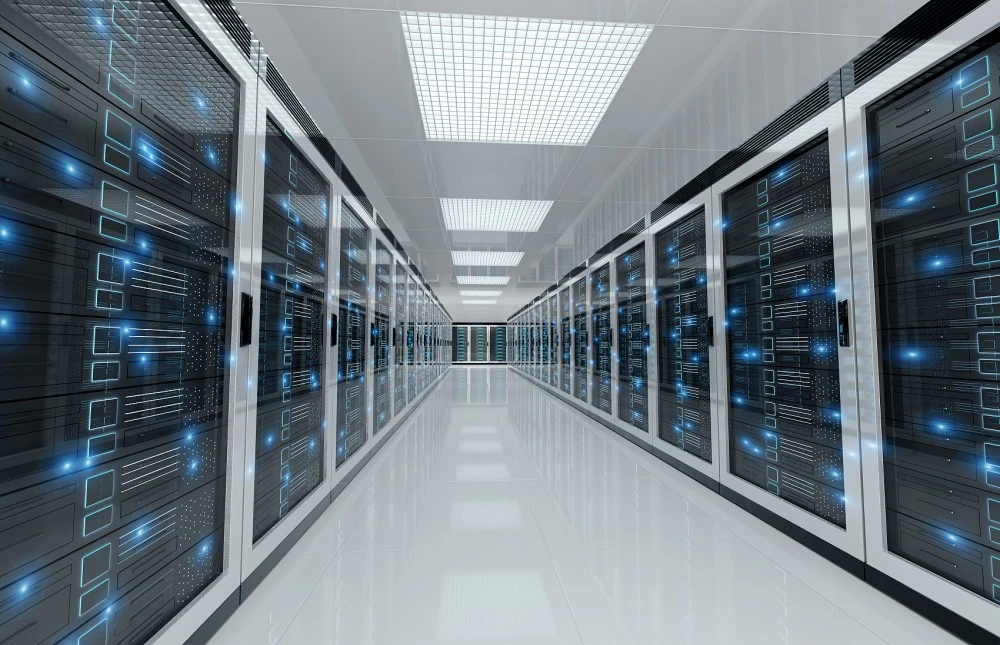

Telekomunikacja i centra danych: wybór redundantnego źródła zasilacza

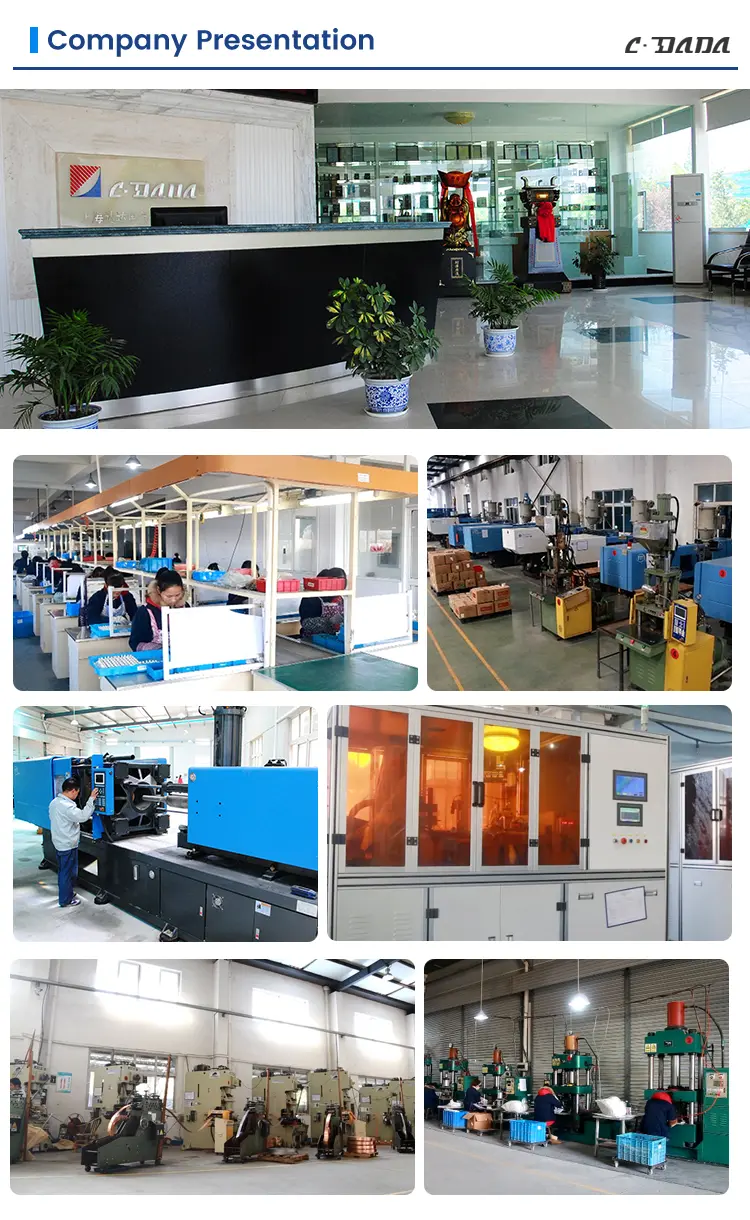

O CDADA

★ Nasze najważniejsze zalety to:

1) Kompletne certyfikaty międzynarodowe,

2) Silne możliwości OEM/ODM,

3) Wysoki stosunek ceny do wydajności,

4) Niezawodna zdolność produkcyjna na dużą skalę,

5) Bogate doświadczenie eksportowe.

★ Nasze produkty są z powodzeniem eksportowane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Ameryki Południowej, Afryki, Europy i krajów WNP, ze szczególnym naciskiem na rynki Pasa i Szlaku.

★ Stale inwestujemy w badania i rozwój, monitorujemy światowe standardy i trendy rynkowe oraz współpracujemy z ekspertami branżowymi w celu unowocześnienia naszego portfolio produktów.

Często zadawane pytania

P1: Czy mogę przełączać się pod obciążeniem?

Odpowiedź 1: Niezalecane. Przełącznik 2P serii SF nie ma komory gaszenia łuku. Zawsze odłączaj zasilanie od obwodu przed przełączeniem lub używaj go wyłącznie do przenoszenia bez obciążenia (np. funkcja izolatora). W przypadku przełączania pod obciążeniem należy rozważyć zmotoryzowany ATS lub rozłączniki z bezpiecznikami.

P2: Dlaczego jest pozycja „O” (OFF)?

A2: Środkowa pozycja WYŁ. zapewnia całkowitą izolację od obu źródeł zasilania – jest to niezbędne dla bezpieczeństwa konserwacji i zapobiegania przepływowi zwrotnemu do generatorów lub falowników.

P3: Czy potrzebuję bezpieczników do tego przełącznika?

A3: Tak. Ponieważ nie może przerwać prądów zwarciowych, zawsze należy go łączyć z bezpiecznikami lub wyłącznikami nadmiarowymi dostosowanymi do spodziewanego prądu zwarciowego w systemie.

P4: Czy może kontrolować kierunek silnika?

O4: Tak – w przypadku małych silników przełącznik 2-biegunowy może odwrócić kolejność faz, jeśli jest prawidłowo podłączony. Przed zmianą kierunku upewnić się, że silnik jest zatrzymany i odłączony od zasilania.

P5: Dlaczego wybrać CDADA zamiast innych marek?

A5: CDADA oferuje:

● Prawdziwa 3-pozycyjna blokada mechaniczna (brak stanów pływających)

● Zgodność z szyną DIN ze światowymi standardami paneli

● Wyraźne wizualne wskazanie pozycji przełącznika

● Solidny mechanizm sprężynowy zapewniający niezawodny docisk

● Konkurencyjne ceny z pełną certyfikacją IEC i wsparciem technicznym
