Dostawca wysokiej jakości wyłączników powietrznych
CDADAjest profesjonalnym producentem sprzętu elektrycznego z siedzibą w Chinach. Zapraszamy do zapoznania się z naszą ofertą wyłączników powietrznych, która oferuje szeroki wybór specyfikacji i jest zgodna z międzynarodowymi standardami. Dzięki rygorystycznej kontroli jakości jesteśmy zobowiązani do dostarczania zaawansowanych produktów i kompleksowych usług.
Co to jest wyłącznik powietrzny?
Wyłącznik powietrzny (ACB) to wysokowydajne urządzenie przełączające niskiego napięcia, zaprojektowane w celu ochrony systemów dystrybucji energii elektrycznej przed przeciążeniami, zwarciami i zwarciami doziemnymi. Działając przy napięciu do 690 V AC (50/60 Hz) i prądach znamionowych w zakresie od 630 A do 6300 A, wyłączniki mocy służą jako podstawowe urządzenia zabezpieczające w głównych rozdzielnicach, centrach dystrybucji energii i krytycznej infrastrukturze przemysłowej.
Inaczejwyłączniki kompaktowe (MCCB)ACB wykorzystują powietrze atmosferyczne jako medium gaszące łuk, wykorzystując zaawansowane systemy komory łukowej i magnetyczne cewki przedmuchowe do bezpiecznego gaszenia prądów zwarciowych. Ta otwarta konstrukcja zapewnia pełną widoczność komponentów wewnętrznych, umożliwiając konserwację zapobiegawczą i wydłużając żywotność do 15-20 lat lub więcej przy właściwym serwisowaniu.
Kategorie i konfiguracje produktów ACB
| Klasyfikacja | Typ | Aktualny zakres | Kluczowa charakterystyka |
| Konfiguracja montażu | Naprawiono typ | 630A – 4000A | Instalacja na stałe, ekonomiczna, kompaktowa |
| Typ wysuwny | 630A – 6300A | Wysuwane podwozie, łatwe w konserwacji, do sprawdzania pozycji serwisowej | |
| Konfiguracja bieguna | 3-biegunowy | Wszystkie oceny | Standardowe zastosowania przemysłowe, układy trójfazowe |
| 4-biegunowy | Wszystkie oceny | Systemy wymagające zabezpieczenia przewodu neutralnego, regulowane ustawienia przewodu neutralnego (prąd znamionowy 50-100%) | |
| Mechanizm operacyjny | Podręcznik | 630A – 3200A | Obsługa rękojeści sprężynowej, odpowiednia do rzadkiej pracy |
| Napędzane silnikiem | 800A – 6300A | Uniwersalny silnik AC/DC (110V/220V), możliwość zdalnego sterowania, automatyczne ładowanie sprężyny | |
| Technologia wyzwalacza | Termiczno-magnetyczne | 630A – 1600A | Podstawowa ochrona, stałe ustawienia, ekonomiczne |
| Elektroniczny LGD | 800A – 6300A | Mikroprocesorowe, regulowane krzywe L-S-I-G, selektywność strefowa, protokoły komunikacyjne |
Standardy rozmiaru ramy:
Rama 1600A:630A – 1600A (rozkład kompaktowy)
Rama 3200A: 800A – 3200A (sieć przemysłowa)
Rama 6300A: 2000A – 6300A (wytwarzanie energii, infrastruktura)
Podstawowe funkcje i możliwości ochrony
| Funkcjonować | Opis | Parametry techniczne |
| Zabezpieczenie przed przeciążeniem (L) | Długotrwałe wyłączenie krzywej odwrotnej | Regulowane: 0,4 – 1,0 × In, Opóźnienie czasowe: 1 s – 1000 s |
| Opóźnienie zwarciowe (S) | Selektywna ochrona zwarciowa | Regulowane: 2 – 10 × Ir, Opóźnienie: 0,05 s – 0,5 s |
| Natychmiastowe wyłączenie (I) | Szybkie usuwanie usterek | Stałe lub regulowane: 5 – 20 × Ir, działanie <50 ms |
| Zwarcie doziemne (G) | Wykrywanie upływu uziemienia | 20% – 100% In, czułe zabezpieczenie ziemnozwarciowe |
| Zwolnienie podnapięciowe | Automatyczne rozłączenie w przypadku utraty napięcia | 35% – 70% Un, regulowane opóźnienie czasowe |
| Ochrona przed utratą fazy | Wykrywanie niezrównoważenia trójfazowego | <80% napięcia na dowolnej fazie powoduje wyzwolenie |
Środowiska aplikacji i przypadki użycia
| Sektor Przemysłu | Konkretne zastosowanie | Typowe specyfikacje |
| Centra danych | Główne wejście NN, obejście UPS, łącznik magistrali | 3200A-6300A, 100kA Icu, elektroniczny LSIG, z możliwością komunikacji |
| Placówki opieki zdrowotnej | Główna dystrybucja szpitala, synchronizacja generatora | 4-biegunowy, 4000 A, izolowany punkt neutralny, transfer z dwóch źródeł |
| Zakłady Produkcyjne | Centra sterowania silnikami, ochrona transformatorów | 1600A-3200A, wysoka wytrzymałość mechaniczna (ponad 10 000 cykli) |
| Budynki Handlowe | Wysokie budynki dystrybucyjne, centra handlowe, lotniska | 800A-2500A, typ wysuwny, kompaktowe wymiary |
| Energia Odnawialna | Kolekcja farm fotowoltaicznych, rozdzielnica turbin wiatrowych | Napięcie znamionowe 1000 V AC, rozszerzony zakres temperatur (od -25°C do +70°C) |
| Ropa i gaz | Platformy offshore, rafinerie, petrochemia | Tropikalne (T2), odporne na korozję, minimum IP54 |
| Infrastruktura | Metro, trakcja kolejowa, uzdatnianie wody | Wysoka odporność na wstrząsy/wibracje, kompatybilność elektromagnetyczna |
Proces produkcyjny i przepływ pracy w produkcji
Sekwencja produkcji precyzyjnej
Kontrola przychodzących surowców → Produkcja zespołu styków → Konstrukcja komory łukowej → Montaż mechanizmu → Integracja wyzwalacza → Montaż podstawowy → Kalibracja i testowanie → Kontrola końcowa → Pakowanie
Krytyczne etapy produkcji
| Scena | Szczegóły procesu | Punkty kontroli jakości |
| Skontaktuj się z produkcją systemu | Posrebrzane styki miedziane (AgNi 90/10 lub AgCdO), ramiona stykowe obrabiane CNC, lutowanie w kontrolowanej atmosferze | Badanie twardości (HV 80-120), pomiar grubości srebra (≥8μm), rezystancja styku <50μΩ |
| Produkcja zsypów łukowych | Ceramiczne płytki rozdzielające, stalowe prowadnice łukowe, siatki dejonizujące, izolacja odporna na wysokie temperatury | Badanie wytrzymałości dielektrycznej (2,5kV/1min), tolerancja wymiarowa ±0,1mm |
| Zespół mechanizmu | Mechanizmy załadowcze ze stali sprężynowej, układy napędowe krzywkowe, urządzenia przeciwpompujące | Testowanie wytrzymałości mechanicznej (10 000 operacji), weryfikacja momentu obrotowego |
| Integracja wyzwalacza | Montaż PCB, instalacja przekładnika prądowego, programowanie oprogramowania, montaż modułu komunikacyjnego | Testowanie funkcjonalne przy 0,5%, 5×, 10× prądzie znamionowym, dokładność pomiaru czasu ±5% |
| Montaż końcowy | Konstrukcja modułowa, integracja z obudową wysuwną, przyłącza zaciskowe, montaż obudowy | Wytrzymałość dielektryczna (3,5kV/1min), rezystancja izolacji (>100MΩ) |
Podstawowe surowce i specyfikacje komponentów
| Część | Specyfikacja materiału | Standardy dostawców | Kluczowe właściwości |
| Główne kontakty | Miedź elektrolityczna (Cu-ETP) + srebrzenie (Ag 99,9%) | ASTM B152, IEC 60368 | Przewodność ≥100% IACS, odporność na utlenianie |
| Łukowe kontakty | Miedź-wolfram (CuW 80/20) lub węglik srebra i wolframu | ASTM B702 | Wysoka odporność na erozję łukową, niska rezystancja stykowa |
| Kontakt ze sprężynami | Miedź berylowa (CuBe2) lub stal nierdzewna 301 | ASTM B196 | Trwałość zmęczeniowa > 50 000 cykli, stały nacisk styku |
| Płyty rynny łukowej | Stal walcowana na zimno SPCC + powłoka ceramiczna | JIS G 3141 | Odporność na temperaturę >1000°C, ugięcie łuku magnetycznego |
| Obudowa izolacyjna | BMC (masowa mieszanka do formowania) Włókno szklane DMC lub SMC | UL 94 V-0 | Indeks śledzenia > 600 V, trudnopalny |
| Mechanizm operacyjny | Stal węglowa S45C, ulepszona cieplnie | JIS G 4051 | Wytrzymałość na rozciąganie ≥600MPa, odporna na zużycie |
| Szyny zbiorcze | Miedź T2 (czystość 99,9%) lub aluminium 6061-T6 | ASTM B187 | Gęstość prądu 1,5-2,0 A/mm², opcjonalnie cynowanie |
| Komponenty elektroniczne | Płytki PCB klasy przemysłowej, czujniki Halla, procesory ARM | IEC 60721-3-3 | Temperatura pracy -25°C do +70°C, zgodność EMC |
| Załącznik | Blacha stalowa CRCA (1,5-2,0 mm) + powłoka proszkowa epoksydowa | JIS G 3141, ISO 12944 | Odporność na korozję C3-C5, IP40-IP54 |
Zgodność ze standardami i protokoły testowania
Międzynarodowe ramy norm
| Standard | Zakres | Obowiązujące oceny |
| IEC 60947-2 | Rozdzielnice niskiego napięcia - Wyłączniki | Globalna baza dla projektowania, testowania i wydajności ACB |
| EN 60947-2 | Europejska zharmonizowana wersja normy IEC 60947-2 | Zgodność z oznakowaniem CE, dostęp do rynku UE |
| GB/T 14048.2 | Chińska norma krajowa odpowiadająca IEC 60947-2 | Certyfikat CCC, rynek chiński |
Obowiązkowe badania typu (IEC 60947-2)
| Kategoria testowa | Konkretny test | Kryteria akceptacji |
| Wydajność dielektryczna | Wytrzymałość na częstotliwość sieciową (2,5 kV-3,5 kV/1 min) | Żadnych awarii, żadnych przeskoków |
| Impulsowe napięcie wytrzymywane (8kV-12kV 1,2/50μs) | Żadnych zakłócających wyładowań | |
| Wzrost temperatury | Prąd ciągły przy znamionowym In | Temperatura zacisku ≤80K (posrebrzana), ≤65K (goła miedź) |
| Przerwanie zwarcia | Maksymalna zdolność wyłączania (Icu) - 3 operacje | Skuteczne przerwanie, brak trwałych uszkodzeń |
| Zdolność wyłączania usługi (Ics = 50%-100% Icu) | 3 operacje, ciągła użyteczność | |
| Wytrzymałość krótkotrwała | Icw przez 1 s lub 3 s (naprężenie termiczne i dynamiczne) | Brak deformacji, zgrzewania stykowego i uszkodzeń izolacji |
| Wytrzymałość mechaniczna | Operacje bez obciążenia (zwykle 10 000–20 000 cykli) | Dryf parametrów <5%, brak uszkodzeń mechanicznych |
| Wytrzymałość elektryczna | Operacje obciążenia przy prądzie znamionowym (zwykle 2000–6000 cykli) | Zużycie styków <50%, stała charakterystyka wyzwalania |
| Dokładność wyzwalacza | Weryfikacja krzywych L-S-I-G | ±10% dokładność prądu, ±20% dokładność czasu |
| Środowiskowy | Wilgotne ciepło (IEC 60068-2-30), zimno, suche ciepło | Sprawny po kondycjonowaniu, bez korozji |
Standardy fabrycznej kontroli jakości i inspekcji
Kontrola jakości materiałów przychodzących (IQC)
| Tworzywo | Elementy inspekcji | Plan pobierania próbek | Sprzęt |
| Styki miedziane | Skład chemiczny, przewodność, tolerancja wymiarowa | AQL 0,65, ISO 2859 | Spektrometr, miernik przewodności, CMM |
| Posrebrzane | Grubość (XRF), przyczepność (test taśmy), porowatość | 100% kontrola wizualna, 5% kontrola grubości | Fluorescencja rentgenowska, mikroskop metalurgiczny |
| Elementy stalowe | Twardość, wytrzymałość na rozciąganie, wykończenie powierzchni | AQL 1.0 | Twardościomierz Rockwella, maszyna do rozciągania |
| Elementy elektroniczne | Test działania, weryfikacja parametrów, lutowalność | 100% AOI, 5% funkcjonalne | Miernik LCR, oscyloskop, kontrola rentgenowska |
Kontrola jakości w procesie (IPQC)
| Stacja | Parametry kontrolne | Częstotliwość | Metoda |
| Montaż styków | Szczelina kontaktowa, ciśnienie, wyrównanie | Co 100 jednostek | Siłomierz, szczelinomierz, komparator optyczny |
| Zespół komory łukowej | Rozstaw płytek rozdzielających, integralność obwodu magnetycznego | Co 50 jednostek | Wskaźniki typu go/no-go, miernik gęstości strumienia |
| Kalibracja mechanizmu | Czas ładowania sprężyny, siła wyzwalania, prędkość zamykania | Każda jednostka | Zautomatyzowane stanowisko testowe, rejestracja danych |
| Programowanie wyzwalacza | Weryfikacja krzywej, test komunikacji | 100% | Podstawowy zestaw do testów wtrysku, analizator protokołów |
Końcowa kontrola jakości (FQC) i wychodząca kontrola jakości (OQC)
| Przedmiot testowy | Standard | Rozmiar próbki |
| Napięcie wytrzymywane dielektrykiem | 3,5kV AC/1min | 100% |
| Rezystancja izolacji | >100MΩ przy 500V DC | 100% |
| Rezystancja stykowa | <50μΩ na biegun | 100% |
| Charakterystyka czasowa | Czas zamknięcia/wyzwolenia, synchronizacja między biegunami | 100% |
| Weryfikacja wyłączenia nadprądowego | 3×In (chwilowe), 1,05×In (przeciążenie) | 100% |
| Działanie mechaniczne | 5 cykli zamknięcia i otwarcia | 100% |
| Kontrola wizualna i wymiarowa | Zero defektów w wymiarach krytycznych | 100% |
| Integralność opakowania | Test upadku, test wibracji (ISTA 3A) | AQL 1,0 za lot |
Infrastruktura produkcyjna i możliwości produkcyjne
Zaawansowany sprzęt produkcyjny
| Kategoria sprzętu | Specyfikacja maszyny | Funkcjonować | Pojemność |
| Centrum obróbcze CNC | 5-osiowe pionowe centrum obróbcze (Mazak/Haas) | Precyzyjna obróbka kontaktowa, złożone geometrie | 5000 zestawów kontaktowych/miesiąc |
| Tłoczenie i formowanie | Prasa progresywna o nacisku 200 ton (Bruderer) | Formowanie szyn miedzianych, produkcja sprężyn stykowych | 10 000 komponentów dziennie |
| Obróbka powierzchniowa | Zautomatyzowana linia do posrebrzania (Beczka/Stojak) | Grubość poszycia stykowego 8-20μm | 2000 kg/dzień |
| Formowanie tworzyw sztucznych | Wtryskarka BMC (300 ton) | Obudowy komór łukowych, elementy izolacyjne | 5000 sztuk/dzień |
| Automatyzacja montażu | Zrobotyzowane gniazda montażowe (ABB/Fanuc) | Montaż mechanizmu, operacje krytyczne dla spójności | 500 jednostek dziennie na linię |
| Sprzęt testujący | Zestaw do badania wtrysku pierwotnego (wydajność 10 000A) | Weryfikacja wyłączenia wysokoprądowego | 200 jednostek/dzień |
| Tester wytrzymałości wysokiego napięcia (5kV AC) | Testowanie dielektryczne | 300 jednostek/dzień | |
| Stanowisko do badań wytrzymałości mechanicznej | Automatyczne testy 20 000 cykli | 50 jednostek jednocześnie |
Zdolność produkcyjna i terminy realizacji
| Kategoria produktu | Miesięczna pojemność | Standardowy czas realizacji | Możliwość pilnego zamówienia |
| Naprawiono typ ACB (630A-1600A) | 3000 jednostek | 2-3 tygodnie | 5 dni (składniki magazynowe) |
| Typ stacjonarny ACB (2000A-4000A) | 1500 jednostek | 3-4 tygodnie | 7 dni |
| Typ wysuwny ACB (800A-3200A) | 2000 jednostek | 3-4 tygodnie | 10 dni |
| Typ wysuwny ACB (4000A-6300A) | 800 jednostek | 4-6 tygodni | 14 dni |
| Konfiguracje niestandardowe | Podstawa projektu | 6-8 tygodni | 4 tygodnie |
Struktura zespołu inżynieryjnego i technicznego
| Dział | Personel | Ekspertyza | Obowiązki |
| Inżynieria badawczo-rozwojowa | 5 inżynierów | Układy elektroenergetyczne, projektowanie elektromagnetyczne, oprogramowanie wbudowane | Rozwój nowych produktów, dostosowywanie, portfolio patentów |
| Inżynieria Procesowa | 15 inżynierów | Procesy produkcyjne, automatyzacja, systemy jakości | Optymalizacja linii produkcyjnej, dokumentacja SOP, poprawa uzysku |
| Testowanie i walidacja | 12 inżynierów | Testowanie dużej mocy, symulacja środowiskowa, inżynieria niezawodności | Koordynacja badań typu, analiza awarii, zarządzanie certyfikacją |
| Inżynieria aplikacji | 10 inżynierów | Ochrona systemu elektroenergetycznego, selektywna koordynacja, uruchomienie obiektowe | Wsparcie techniczne klienta, projekt schematu, uruchomienie obiektu |
| Zapewnienie jakości | 20 techników | ISO 9001, statystyczna kontrola procesu | Audyt dostawcy, audyt procesu, zarządzanie działaniami korygującymi |
Certyfikaty i dokumentacja zgodności
| Orzecznictwo | Organ wydający | Zakres | Ważność |
| ISO 9001:2015 | ZHONGDA/SGS | System zarządzania jakością | Coroczny nadzór |
| Test typu IEC 60947-2 | Intertek | Bezpieczeństwo i wydajność produktu | Według serii produktów |
| Oznaczenie CE | Jednostka notyfikowana (Intertek) | Dostęp do rynku UE | Zależne od projektu |
| CCC (Chiny) | CQC | Chiński obowiązkowy certyfikat | Ważność 5 lat |
Dlaczego nasza produkcja ACB się wyróżnia
Nasz zakład produkcyjny reprezentujedwie dekady specjalizacjiw sprzęcie do dystrybucji energii niskiego napięcia, dostarczając wyłączniki powietrzne, które przekraczają standardy branżowe poprzez:
Integracja pionowa: Własne powlekanie styków, precyzyjna obróbka i elektroniczne programowanie wyzwalaczy zapewniają pełną kontrolę jakości
Testowanie inwestycji: Ponad 2 miliony dolarów na laboratoria badawcze dużej mocy, zdolne do weryfikacji zwarcia 150 kA
Produkcja cyfrowa: Linie produkcyjne zintegrowane z systemem MES z pełną identyfikowalnością (rejestracja partii, serializacja komponentów)
Możliwość dostosowywania: Od specjalistycznych powłok tropikalnych po zastrzeżone protokoły komunikacyjne – projektujemy zgodnie ze specyfikacją
Globalna zgodność: Wielostandardowa strategia certyfikacji umożliwiająca bezproblemowe wejście na rynek w ponad 80 krajach
W przypadku specyfikacji technicznych, selektywnych badań koordynacyjnych lub planowania audytów fabryki nasz zespół inżynierów zapewnia bezpośrednie konsultacje, aby upewnić się, że architektura ochrony zasilania spełnia zarówno bieżące wymagania, jak i wymagania przyszłej rozbudowy.
- View as
Wyłącznik powietrzny 1600A
CDADA jest niezawodnym producentem wyłączników powietrznych 1600 A, posiadających certyfikat CB, zapewniających inteligentną ochronę, zbudowanych z myślą o potrzebach dystrybucji zasilania w przemyśle ciężkim. Wykonany z wysokiej jakości komponentów i solidnej konstrukcji, ten wyłącznik powietrzny jest łatwy w obsłudze i konserwacji, dzięki czemu bezproblemowo pasuje do przemysłowych systemów zasilania. Jest to najlepszy wybór w przypadku zamówień hurtowych i OEM, zapewniający stabilne i niezawodne działanie spełniające wszystkie wymagania w zakresie ochrony zasilania przemysłowego.
Wyłącznik powietrzny 2000 A
Wyłącznik powietrzny 2000A jest produktem fabrycznym CDADA, idealnie nadaje się do zamówień hurtowych i masowych, z certyfikatem IEC/GB. Produkt oferuje opcje wersji wysuwnej lub stacjonarnej, idealne do przemysłowej dystrybucji energii. Przyjmujemy zamówienia OEM, jako niezawodny dostawca ACB z otwartym interfejsem komunikacyjnym, łatwym do wdrożenia w systemach elektroenergetycznych.
Wyłącznik powietrzny 3200A
CDADA jest profesjonalnym producentem i dostawcą ACB w Chinach. Ten wyłącznik powietrzny 3200A (seria DAA2-3200) jest idealny do zakupów hurtowych i pasuje do sieci AC 50 Hz, 690 V. Charakteryzuje się inteligentną ochroną i precyzyjnym selektywnym wyzwalaniem, z opcjami wysuwnymi/stałymi. Jest to niezawodny niskonapięciowy zasilacz prądu przemiennego dla odbiorców masowych wymagających stabilnej wydajności dystrybucji mocy.
Wyłącznik powietrzny 4000A
Wyłącznik powietrzny 4000A jest oferowany przez niezawodnego producenta CDADA. Jest to najlepszy wybór w przypadku zamówień masowych, zaprojektowany dla ciężkich systemów zasilania AC 50 Hz i 690 V. Ten wyłącznik mocy charakteryzuje się inteligentną ochroną i precyzyjnym selektywnym wyzwalaniem, z elastycznymi wysuwami i stałymi konfiguracjami. Idealny do konfiguracji rozdzielnic, przyjmujemy zamówienia masowe i projekty OEM na ten wyłącznik mocy o dużej wydajności.
Wyłącznik powietrzny 6300A
Wybierz CDADA jako swojego dostawcę. Nasz wyłącznik powietrzny 6300A to najlepszy wybór w przypadku zaopatrzenia masowego, jednostka o dużej mocy z certyfikatem IEC/GB, przeznaczona dla elektrowni i zastosowań w przemyśle ciężkim. Dostępne w wersji wysuwnej i stacjonarnej, zaprojektowane z myślą o niezawodnej ochronie zasilania niskonapięciowego. Jesteśmy zaufanym producentem, który przyjmuje projekty OEM i masowe zamówienia ACB dla globalnych odbiorców przemysłowych.

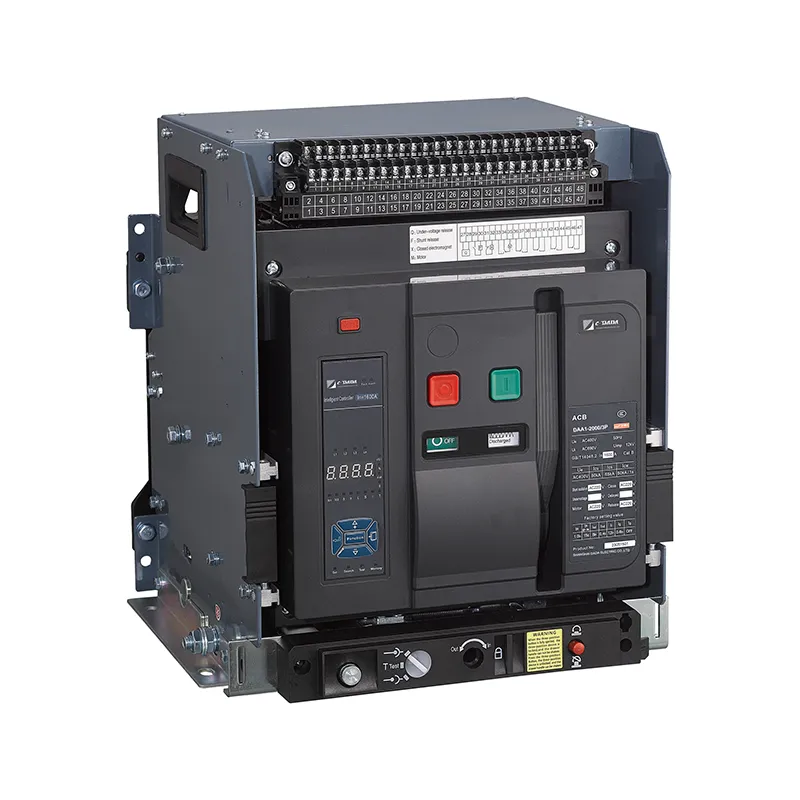

3-fazowy wyłącznik powietrza
CDADA jest producentem 3-fazowego wyłącznika powietrznego. Produkt ten idealnie nadaje się do zaopatrzenia masowego, wszechstronnego rozwiązania stworzonego dla przemysłowych sieci dystrybucji energii o wartości znamionowej 400A-6300A. Posiada inteligentną ochronę i precyzyjne selektywne wyzwalanie, zgodne z GB14048.2 i IEC60947-2. Jest to najlepszy wybór 3P ACB dla producentów OEM i dystrybutorów potrzebujących solidnej, niezawodnej rozdzielnicy niskiego napięcia do projektów globalnych.
CDADA jest producentem i dostawcą Wyłącznik powietrzny w Chinach. Nasza fabryka obsługuje różnorodne branże, takie jak systemy zasilania, automatyka budynków i produkcja przemysłowa, oferując elastyczne rozwiązania OEM/ODM.
