Dostawca wyłączników różnicowoprądowych OEM/ODM

Czy potrzebujesz wysokiej jakości i trwałych wyłączników różnicowoprądowych?CDADAoferuje kompleksowe rozwiązania dostosowywania OEM. Jako rzetelny producent posiadający własną fabrykę udzielamy 3-letniej gwarancji na nasze produkty.

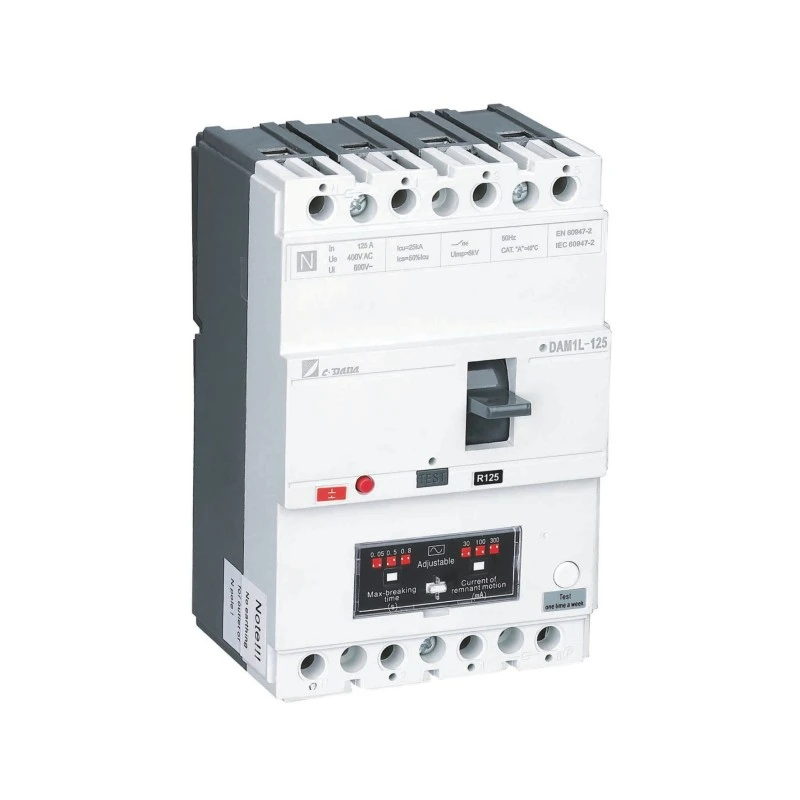

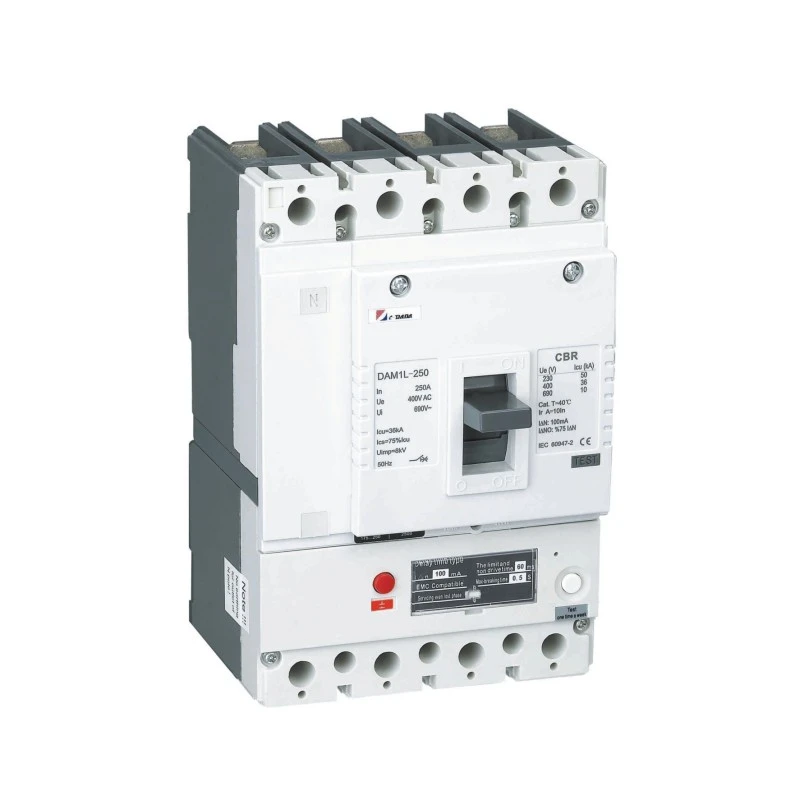

Co to jest wyłącznik różnicowoprądowy (CBR)?

JakiśWyłącznik różnicowo-prądowy (CBR), znany również jakoWyłącznik różnicowo-prądowy ze zintegrowanym zabezpieczeniem nadprądowym (CBR) zgodnie z IEC 60947-2 załącznik B, jest wyrafinowanym urządzeniem zabezpieczającym przed niskim napięciem, które łączy w sobiezabezpieczenie przed prądem różnicowym (upływ prądu). zzabezpieczenie przed przeciążeniem i zwarciem w jednej formowanej obudowie. Praca przy napięciu znamionowym do415 V AC (50/60 Hz) z aktualnymi ocenami z16A do 800ACBR służą jako kompleksowe urządzenia zabezpieczające w zastosowaniach przemysłowych, komercyjnych i infrastrukturze krytycznej.

W odróżnieniu od samodzielnegoWyłączniki różnicowoprądowe (RCCB)które zapewniają jedynie ochronę upływową, CBR integrują:

Termiczno-magnetyczne lub elektroniczne zabezpieczenie nadprądowe (Krzywe L-S-I)

Wykrywanie prądu różnicowego (Czułość od 10 mA do 1000 mA)

Zdolność wyłączania zwarć do 85kA

Integracja ta eliminuje potrzebę stosowania oddzielnych kombinacji MCB/RCCB, redukując przestrzeń instalacyjną i poprawiając niezawodność koordynacji.

Kategorie i konfiguracje produktów

Klasyfikacja	Typ	Aktualny zakres	Kluczowa charakterystyka
Typ prądu różnicowego	Typ AC	16A – 800A	Wykrywa tylko sinusoidalne prądy różnicowe AC, zastosowania ogólnego przeznaczenia
Typ prądu różnicowego	Typ A	16A – 800A	Wykrywa prąd przemienny + pulsujący prąd stały (prostowany prąd przemienny), nowoczesne obciążenia elektroniczne
Czułość (IΔn)	Wysoka czułość	10mA – 30mA	Ochrona personelu, lokalizacje medyczne, obszary mokre
	Średnia czułość	100mA – 300mA	Ochrona przeciwpożarowa, ogólnoprzemysłowa
	Niska czułość	500mA – 1000mA	Ochrona przeciwpożarowa w instalacjach o dużej nieszczelności, ochrona selektywna
Opóźnienie czasowe	Natychmiastowy	Wszystkie oceny	Ogólnego przeznaczenia, <40ms przy 5×IΔn
Opóźnienie czasowe	Selektywny (typ S)	100mA – 1000mA	Opóźnione wyłączenie (130-500 ms przy 1×IΔn), selektywność na wejściu
Konfiguracja bieguna	4-biegunowy	16A – 800A	Trójfazowy + neutralny, regulowane zabezpieczenie neutralne (50-100%)
Montowanie	Naprawił	16A – 800A	Bezpośrednie połączenie szyn zbiorczych, ekonomiczne

Stopnie zdolności zrywania:

Standardowe (N): 25kA – 36kA (sieci dystrybucyjne)

Wysoka (S): 50kA – 70kA (sieć przemysłowa)

Ultra-wysoka (H): 85kA (infrastruktura elektroenergetyczna)

Podstawowe funkcje i możliwości ochrony

Zintegrowane funkcje zabezpieczające

Funkcjonować	Zasada wykrywania	Parametry techniczne
Zabezpieczenie przed przeciążeniem (L)	Bimetaliczna rozszerzalność cieplna lub elektroniczny czujnik RMS	0,8 – 1,0 × ustawienie In, odwrotna krzywa czasu, dokładność ±10%.
Opóźnienie zwarciowe (S)	Elektroniczny czas lub opóźnienie magnetyczne	2-10 × In, opóźnienie 0,1 s – 0,5 s, selektywna koordynacja
Natychmiastowe wyłączenie (I)	Cewka magnetyczna lub natychmiastowa elektroniczna	5-20 × In, działanie <20 ms, ograniczenie prądu
Upływ ziemi (G/Δ)	Przekładnik prądowy z balansem rdzenia (CBCT)	10mA – 1000mA IΔn, dokładność czułości ±10%.
Zwarcie doziemne (GF)	Pomiar prądu sumy wektorowej	20-100% In, opóźnienie 0,1 s-1,0 s, metoda równoważenia rdzenia
Samokontrola	Kontrola integralności obwodu wewnętrznego	Ciągłe monitorowanie CBCT i cewki wyzwalającej, wyjście alarmu awarii

Technologia wykrywania prądu resztkowego

ThePrzekładnik prądowy z balansem rdzenia (CBCT) LubTransformator toroidalny stanowi serce ochrony upływowej:

Normalna praca: Wszystkie przewody pod napięciem (faza + neutralny) przechodzą przez rdzeń toroidalny. Zrównoważone prądy generują przeciwne pola magnetyczne, które znoszą strumień netto do zera – nie jest indukowany żaden prąd wtórny.

Stan usterki: Kiedy prąd upływowy przepływa do ziemi (w wyniku uszkodzenia izolacji lub kontaktu z człowiekiem), niezrównoważenie prądu powoduje powstanie resztkowego strumienia magnetycznego w rdzeniu toroidalnym. Strumień ten indukuje napięcie w uzwojeniu wtórnym, zasilając czuły przekaźnik lub elektroniczny obwód wyłączający.

Charakterystyka wyzwalania zgodnie z IEC 61008/61009:

1 × IΔn: Wyzwolenie ≤ 300 ms (bezzwłoczne), ≤ 500 ms (selektywne typu S)

2 × IΔn: Wyzwolenie ≤ 150 ms (bezzwłoczne), ≤ 200 ms (typ S)

5 × IΔn: Wyzwolenie ≤ 40 ms (bezzwłoczne), ≤ 150 ms (typ S)

Środowiska aplikacji i przypadki użycia

Sektor Przemysłu	Konkretne zastosowanie	Typowe specyfikacje
Centra danych	Główna dystrybucja, obejście UPS, ochrona złącza magistralnego	250A-500A, typ A, 300mA selektywny typu S, 70kA Icu, z możliwością komunikacji
Placówki opieki zdrowotnej	Główna dystrybucja szpitalna, medyczne systemy informatyczne, sale operacyjne	100A-400A, Typ A, 10mA/30mA, wysoka czułość, monitorowanie izolacji
Zakłady Produkcyjne	Centra sterowania silnikami, sprzęt spawalniczy, napędy o zmiennej prędkości	160A-500A, Typ B (dla VFD), 300mA, 50kA Icu, wyzwalacz elektroniczny
Budynki Handlowe	Wysokie budynki dystrybucyjne, centra handlowe, lotniska	125A-400A, typ A, 100mA/300mA, 36kA Icu
Ropa naftowa i gaz / Morskie	Platformy offshore, platformy wiertnicze, systemy zasilania statków	250A-500A, Typ A, 500mA, przystosowany do warunków tropikalnych (T2), odporny na korozję

Proces produkcyjny i przepływ pracy w produkcji

Sekwencja produkcji precyzyjnej

Surowiec IQC → Produkcja transformatora toroidalnego → Produkcja formowanych obudów → Montaż układu stykowego → Integracja elektronicznego zespołu zabezpieczeń → Kalibracja modułu prądu różnicowego → Montaż pierwotny → Kompleksowe testowanie → Końcowa kontrola jakości → Opakowanie

Krytyczne etapy produkcji

Scena	Szczegóły procesu	Punkty kontroli jakości
Uzwojenie transformatora toroidalnego	Wysokoprzepuszczalny rdzeń nanokrystaliczny lub ferrytowy (µr > 10 000), precyzyjne uzwojenie pierwotne (przelotowe) i wtórne (czujnikowe), impregnacja próżniowa	Weryfikacja krzywej namagnesowania rdzenia, napięcie wtórne przy 1×IΔn ±5%, rezystancja izolacji >100MΩ
Integracja CBCT	Montaż rdzenia toroidalnego wokół wszystkich przewodów fazowych/neutralnych, ekranowanie przed zewnętrznymi polami magnetycznymi, podłączenie do przekaźnika wyzwalającego/elektroniki	Test równowagi przy obciążeniu 6×In (bez uciążliwego wyłączenia), odporność na 3. harmoniczną
Mechanizm wyzwalający prąd różnicowy	Czuły przekaźnik spolaryzowany (moc wyzwalania 5-50 mW) lub elektroniczny wyzwalacz MOSFET, sprzężenie mechaniczne z główną listwą wyzwalającą	Weryfikacja mocy wyzwalania, czas reakcji <20ms, stabilność temperaturowa -25°C do +70°C
Produkcja formowanych skrzynek	Formowanie wtryskowe tworzywa termoutwardzalnego BMC (DMC-2), utwardzanie w temperaturze 150-180°C, wysoka odporność na śledzenie >600V	Tolerancja wymiarowa ±0,1mm, wytrzymałość dielektryczna >15kV/mm, trudnopalność UL 94 V-0
Główny zespół styków	Styki z posrebrzanej miedzi (AgNi 90/10), ramiona obrabiane CNC, lutowanie w atmosferze azotu	Rezystancja styku <50μΩ, grubość srebra 8-12μm (XRF), twardość HV 100-150
Programowanie elektronicznego wyzwalacza	Mikroprocesorowa ochrona LSIG+Δ, przesyłanie oprogramowania sprzętowego, kalibracja krzywej, konfiguracja protokołu komunikacyjnego	Dokładność prądu ±5%, dokładność czasu ±10%, weryfikacja ZSI (blokowanie selektywne strefowo).
Końcowa integracja i kalibracja	Montaż termomagnetycznego lub elektronicznego układu wyzwalającego z modułem prądu różnicowego, blokadą mechaniczną, mechanizmem uchwytowym	Połączona weryfikacja zadziałania zabezpieczenia nadprądowego i upływu doziemnego, wytrzymałość dielektryczna 3kV/1min

Podstawowe surowce i specyfikacje komponentów

Część	Specyfikacja materiału	Standardy dostawców	Kluczowe właściwości
Rdzeń toroidalny (CBCT)	Stop nanokrystaliczny (Finemet) lub ferryt Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Wysoka przepuszczalność µr > 10 000, niska koercja <2A/m, gęstość strumienia nasycenia >1,2T
Przewód cewki wykrywającej	Drut miedziany emaliowany (0,05-0,1mm), klasa F 155°C	IEC 60317	Napięcie przebicia >1kV, elastyczność >10× średnica, lutowalność 390°C
Przekaźnik wyzwalający	Spolaryzowany przekaźnik zatrzaskowy, czułość 5-50mW	IEC 61810	Czas reakcji <10ms, rezystancja cewki 1-5kΩ, trwałość mechaniczna >10⁶ operacji
Formowana obudowa	BMC (masa do formowania masowego) DMC-2, wzmocniona włóknem szklanym	IEC 60664-1, UL 94 V-0	Indeks śledzenia >600V, odporność na temperaturę 180°C, udarność >8 kJ/m²
Główne kontakty	Miedź elektrolityczna (Cu-ETP) + srebrno-niklowana (AgNi 90/10)	ASTM B152	Przewodność ≥100% IACS, odporność na erozję łukową, właściwości przeciwspawalnicze
Elementy bimetaliczne	Inconel/kompozyt ze stali pasywowanej (ASTM TM2)	ASTM B388	Współczynnik ugięcia 0,15-0,25 mm/°C, stabilność długoterminowa ±3%, odporność na pełzanie
Komponenty elektroniczne	Płytki PCB klasy przemysłowej, czujniki Halla, procesory ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Temperatura pracy -25°C do +70°C, odporność EMC na poziomie 4, zdolność SIL 2
Terminale	Miedź T2 (C11000) z cynowaniem (8-12μm)	ASTM B187/B16	Gęstość prądu 1,2-1,5 A/mm², wytrzymywany moment obrotowy 5-15 Nm, odporność na korozję
Mechanizm operacyjny	Stal sprężynowa (SWOSC-V) lub stal nierdzewna (301)	JIS-G3560	Trwałość zmęczeniowa > 20 000 cykli, wytrzymałość na rozciąganie 1800-2000 MPa, relaksacja <5%

Zgodność ze standardami i protokoły testowania

Międzynarodowe ramy norm

Standard	Zakres	Obowiązujące oceny
IEC 60947-2 Załącznik B	Wyłączniki wyposażone w zabezpieczenie różnicowoprądowe (CBR)	Przemysłowe CBR >80A, kompleksowa ochrona
EN 60947-2	Europejska zharmonizowana wersja normy IEC 60947-2	Oznakowanie CE, zgodność z rynkiem UE
GB/T 14048.2	Odpowiednik chińskiej normy krajowej	Certyfikat CCC, rynek chiński

Obowiązkowe badania typu (IEC 60947-2 + załącznik B)

Kategoria testowa	Konkretny test	Kryteria akceptacji
Wydajność prądu resztkowego	Czas zadziałania przy 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (chwilowe); Typ S: ≤500ms, ≤200ms, ≤150ms
	Brak wyzwalania przy 0,5×IΔn	Brak wyłączenia przez 2× znamionowy czas opóźnienia
	Wytrzymałość na prąd udarowy (8/20μs, 3kA)	Bez uciążliwego wyłączania, Typ A: impuls 250A, Typ F: 1000A, Typ B: 3000A
Zabezpieczenie nadprądowe	Wzrost temperatury przy znamionowym In	Zaciski ≤80K, obudowa ≤40K
	Wyłączanie zwarciowe (Icu/Ics)	3 operacje, pomyślne przerwanie, odzysk dielektryka
	Weryfikacja krzywej wyzwalania (L-S-I)	±10% dokładność prądu, ±20% dokładność czasu
Właściwości dielektryczne	Wytrzymałość na częstotliwość sieciową (2,5 kV-3,5 kV/1 min)	Żadnych awarii, żadnych przeskoków
Właściwości dielektryczne	Wytrzymałość na impuls (8kV 1,2/50μs)	Żadnych zakłócających wyładowań
Mechaniczne i środowiskowe	Wytrzymałość mechaniczna (10 000-20 000 cykli)	Dryft parametrów <5%, brak awarii
Mechaniczne i środowiskowe	Odporność EMC (seria IEC 61000-4)	Brak uciążliwych wyłączeń spowodowanych zakłóceniami promieniowanymi/przewodzącymi

Standardy fabrycznej kontroli jakości i inspekcji

Kontrola jakości materiałów przychodzących (IQC)

Tworzywo	Elementy inspekcji	Plan pobierania próbek	Sprzęt
Rdzenie toroidalne	Przepuszczalność magnetyczna, strumień nasycenia, straty w rdzeniu	Na partię, badanie krzywej B-H	Analizator B-H, analizator impedancji
Przewód czujnikowy	Średnica, grubość izolacji, napięcie przebicia	AQL 0,65	Mikrometr, tester dielektryka
Mieszanka plastikowa BMC	Zawartość szkła, lepkość, charakterystyka utwardzania, wskaźnik śledzenia	Na partię, COA + testowanie	Reometr, analizator DSC, aparatura do badań śledzących
Rozwiązanie do posrebrzania	Stężenie metali, pH, zanieczyszczenia	Codzienne monitorowanie	Spektrometr absorpcji atomowej
Elementy elektroniczne	Test działania, weryfikacja parametrów, wersja oprogramowania sprzętowego	100% AOI, 5% funkcjonalne	Miernik LCR, oscyloskop, skan granic

Kontrola jakości w procesie (IPQC)

Stacja	Parametry kontrolne	Częstotliwość	Metoda
Uzwojenie transformatora toroidalnego	Współczynnik zwojów, indukcyjność, rezystancja izolacji	Każda jednostka	Miernik LCR, tester izolacji
Montaż CBCT	Test równowagi przy obciążeniu znamionowym, odporność na harmoniczne	Co 100 jednostek	Podstawowy test wtrysku, generator harmonicznych
Kalibracja prądu różnicowego	Próg zadziałania przy IΔn, czas reakcji, brak wyłączenia przy 0,5×IΔn	Każda jednostka	Automatyczny tester RCD (programowalny 0,5-1000mA)
Główny zespół styków	Szczelina kontaktowa, ciśnienie, ustawienie, rezystancja	Co 100 jednostek	Siłomierz, mikroomomierz
Ostateczna integracja	Połączona weryfikacja zadziałania zabezpieczenia nadprądowego i upływowego	Każda jednostka	Zintegrowane stanowisko testowe (wtrysk pierwotny + symulacja wycieku)

Końcowa kontrola jakości (FQC) i wychodząca kontrola jakości (OQC)

Przedmiot testowy	Standard	Rozmiar próbki
Czas zadziałania prądu resztkowego	1×IΔn, 2×IΔn, 5×IΔn zgodnie z IEC 61008/61009	100%
Test bez wyzwalania przy 0,5×IΔn	2× znamionowy czas opóźnienia	100%
Krzywa wyzwalania nadprądowego	1,05×In, 1,25×In, 5×In, 10×In	100%
Napięcie wytrzymywane dielektrykiem	2,5kV AC/1min	100%
Rezystancja izolacji	>100MΩ przy 500V DC	100%
Rezystancja stykowa	<50μΩ na biegun	100%
Weryfikacja oznaczenia momentu obrotowego	Dokręcenie zacisków zgodnie ze specyfikacją	100%
Kontrola wizualna i wymiarowa	Zero defektów w wymiarach krytycznych	100%
Trwałość oznakowania	Wycieranie rozpuszczalnikiem, próba ścierania	AQL 1.0
Integralność opakowania	Test upadku, wibracje (ISTA 3A)	Za dużo

Infrastruktura produkcyjna i możliwości produkcyjne

Zaawansowany sprzęt produkcyjny

Kategoria sprzętu	Specyfikacja maszyny	Funkcjonować	Pojemność
Maszyny do nawijania toroidalnego	Zautomatyzowane uzwojenie toroidalne z kontrolą napięcia	Uzwojenie pierwotne/wtórne CBCT, precyzyjne nakładanie warstw	5000 transformatorów dziennie
Piec do wyżarzania rdzenia	Wyżarzanie próżniowe w atmosferze azotu	Obróbka cieplna rdzenia nanokrystalicznego, odprężanie	2000 rdzeni/partia
Formowanie wtryskowe	Prasa termoutwardzalna BMC o nacisku 300 ton	Obudowa CBR, komora łukowa, listwy zaciskowe	3000 przypadków dziennie
Obróbka CNC	5-osiowe pionowe centrum obróbcze	Precyzyjna obróbka kontaktowa, złożone geometrie	8000 zestawów kontaktowych/miesiąc
Obróbka powierzchniowa	Zautomatyzowana linia do posrebrzania	Powłoka kontaktowa 8-12 μm, jednorodność grubości ± 1 μm	4000 kg/dzień
Montaż	Komórki zgromadzeń robotniczych	Montaż mechanizmu, integracja CBCT, kalibracja	1500 jednostek dziennie na linię
Sprzęt testujący	Zintegrowane stanowisko testowe CBR	Połączona weryfikacja nadprądowa i różnicowoprądowa	300 jednostek/godz
	Komora testowa EMC (3m/10m, Teseq)	Testowanie odporności/emisji urządzeń elektronicznych	50 jednostek/dzień

Zdolność produkcyjna i terminy realizacji

Kategoria produktu	Miesięczna pojemność	Standardowy czas realizacji	Możliwość pilnego zamówienia
CBR 4P (16A-125A)	10 000 jednostek	4-5 tygodni	3 dni (składniki magazynowe)
CBR Przemysłowe (160A-400A)	8000 jednostek	4-5 tygodni	5 dni
CBR ciężki przemysłowy (630A-800A)	3000 jednostek	4-5 tygodni	7 dni
Konfiguracje niestandardowe (specjalne IΔn, krzywe)	Podstawa projektu	5-6 tygodni	2 tygodnie

Struktura zespołu inżynieryjnego i technicznego

Dział	Personel	Ekspertyza	Obowiązki
Inżynieria badawczo-rozwojowa	5 inżynierów	Technologia prądu różnicowego, konstrukcja czujników magnetycznych, systemy wbudowane, energoelektronika	Nowe opracowanie CBR, innowacja typu B/F/B+, portfolio patentów (ponad 40 patentów)
Inżynieria Procesowa	18 inżynierów	Produkcja transformatorów toroidalnych, formowanie BMC, precyzyjny montaż, produkcja odchudzona	Optymalizacja produkcji, dokumentacja SOP, poprawa uzysku (>99,5%)
Testowanie i walidacja	15 inżynierów	Testy wysokoprądowe, symulacja prądu różnicowego, EMC, testy środowiskowe	Koordynacja badań typu (IEC 60947-2 załącznik B, IEC 61008/61009), analiza awarii
Inżynieria aplikacji	10 inżynierów	Selektywna koordynacja, systemy ochrony upływowej, zastosowania EV/odnawialne źródła energii	Wsparcie techniczne klienta, badania dyskryminacji, uruchomienie obiektu
Zapewnienie jakości	30 techników	ISO 9001, ISO 14001, statystyczna kontrola procesu, laboratorium metrologiczne	Audyt dostawcy, audyt procesu, działania korygujące, zarządzanie kalibracją

Certyfikaty i dokumentacja zgodności

Orzecznictwo	Organ wydający	Zakres	Ważność
ISO 9001:2015	ZHONGDA HUAYUAN	System zarządzania jakością	Coroczny nadzór
Badanie typu IEC 60947-2 załącznik B	Intertek	Wydajność przemysłowa CBR	Według serii produktów
Oznaczenie CE	Jednostka notyfikowana	Dostęp do rynku UE	Zależne od projektu
CCC (Chiny)	CQC	Chiński obowiązkowy certyfikat	Ważność 5 lat
Schemat CB	IECEE	Międzynarodowa certyfikacja	Według serii produktów

Dlaczego nasza produkcja CBR wyróżnia się

Nasz zakład produkcyjny reprezentuje40 lat specjalizacji w technologii ochrony przed prądami różnicowymi i prądami upływowymi, dostarczając wyłączniki CBR przewyższające światowe standardy poprzez:

Specjalizacja w zakresie transformatorów toroidalnych: Własna produkcja rdzeni nanokrystalicznych, precyzyjna automatyzacja uzwojenia i kompleksowe testy CBCT zapewniające dokładność czułości <±5%

Integracja pionowa: Od obróbki materiału rdzenia po montaż końcowy, pełna kontrola nad krytycznymi komponentami (transformatory toroidalne, wyzwalacze elektroniczne, obudowy formowane)

Zaawansowana infrastruktura testowa: Ponad 3 miliony dolarów zainwestowane w zintegrowane systemy testowe CBR umożliwiające jednoczesną weryfikację prądu nadprądowego i różnicowego, testowanie czułości DC typu B i zgodność z EMC

Globalna strategia certyfikacji: Zgodność z wieloma standardami umożliwiająca płynne wejście na rynek w ponad 100 krajach bez zbędnych testów

W przypadku specyfikacji technicznych, selektywnych badań koordynacyjnych, wytycznych dotyczących zastosowań typu B lub planowania audytów fabryki, nasz zespół inżynierów zapewnia bezpośrednie konsultacje, aby upewnić się, że architektura ochrony upływowej spełnia zarówno wymagania bezpieczeństwa personelu, jak i cele ciągłości operacyjnej.

CDADA jest producentem i dostawcą Wyłącznik różnicowo-prądowy w Chinach. Nasza fabryka obsługuje różnorodne branże, takie jak systemy zasilania, automatyka budynków i produkcja przemysłowa, oferując elastyczne rozwiązania OEM/ODM.
