MCCB z zabezpieczeniem przed wyciekiem

Zwiększ bezpieczeństwo elektryczne wykraczające poza zabezpieczenie przed przeciążeniem i zwarciem dzięki wyłącznikom MCCB serii CDADA DAM1L z zabezpieczeniem przed wyciekiem, zintegrowanym wyłącznikiem kompaktowym z wbudowaną funkcją prądu różnicowego (RCD/ELCB). Zaprojektowany przez profesjonalnego producenta Shanghai DADA Electric CO., LTD zgodnie z międzynarodowymi standardami, ten wyłącznik różnicowoprądowy MCCB 4P łączy w sobie wysokowydajną dystrybucję mocy z ratującym życie i pożar wykrywaniem zwarć doziemnych.

Znamionowo od 10 A do 500 A przy 400 V/415 V, oferuje regulowany resztkowy prąd roboczy (30 mA–1000 mA) i opcjonalną zwłokę czasową — umożliwiając indywidualną ochronę dla bezpieczeństwa osobistego (≤30 mA) lub ochronę przeciwpożarową (100 mA–500 mA+). Dzięki wielofazowej elektronice zasilanej, pozostaje sprawny nawet w przypadku awarii jednej fazy lub spadku napięcia do 50 V, zapewniając niezrównaną niezawodność w infrastrukturze krytycznej, takiej jak tunele, wieżowce, węzły transportowe i zakłady przemysłowe.

Kluczowe dane techniczne

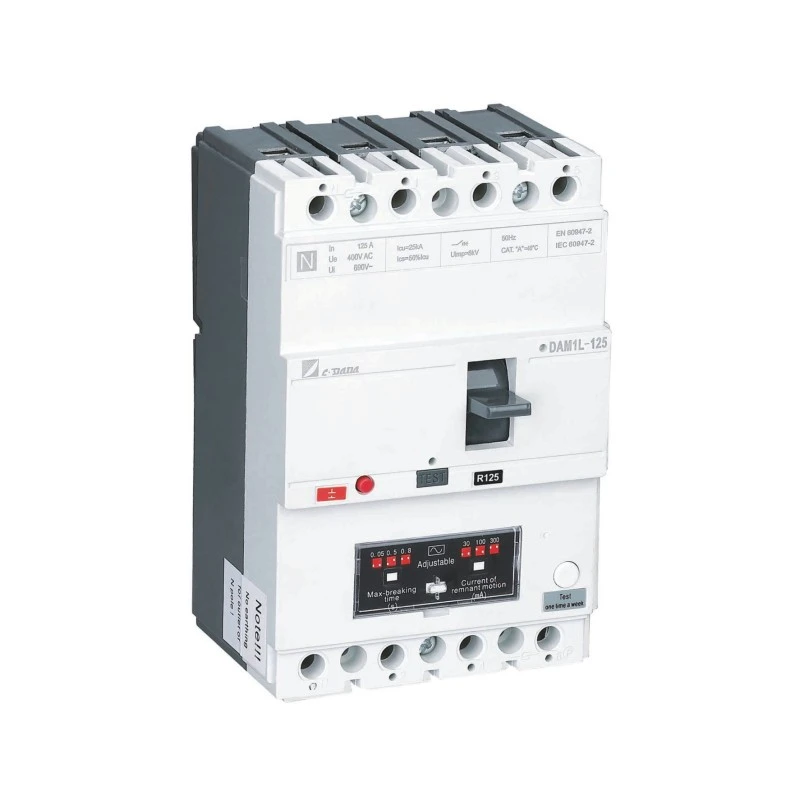

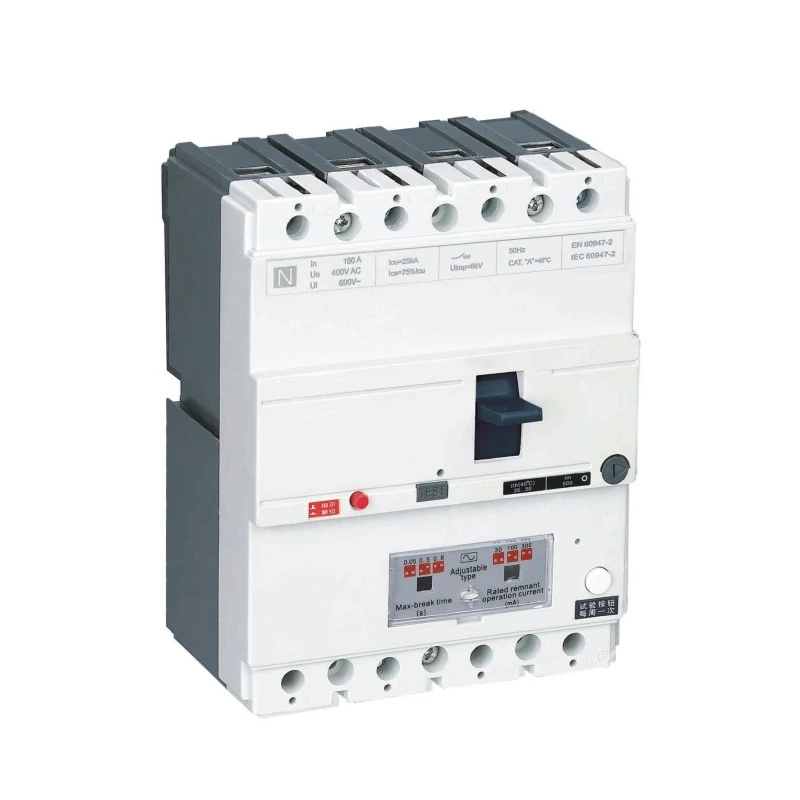

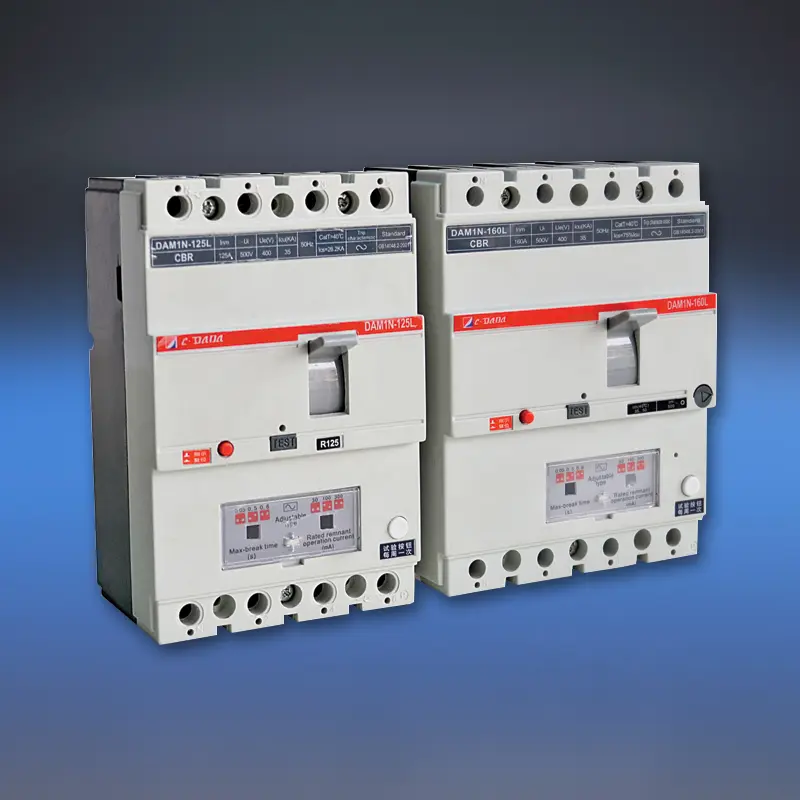

Model: Seria DAM1L – MCCB prądu upływowego (MCCB typu CBR)

Słupy: 4P (standard; 3P dostępne na zamówienie)

Prąd znamionowy (w): 10A – 500A

Napięcie znamionowe: 400 V / 415 V AC, 50 Hz

Napięcie izolacji (Ui): 400V (≤160A), 690V (>250A)

Ustawienia prądu resztkowego (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Możliwość regulacji: Regulacja I△n i czasu zadziałania na miejscu (natychmiastowa lub opóźniona)

Typy zdolności wyłączania:

Typ B: Podstawowy (Inm < 100A)

Typ S: Standardowy

Typ H: Wysokie łamanie (> 160A)

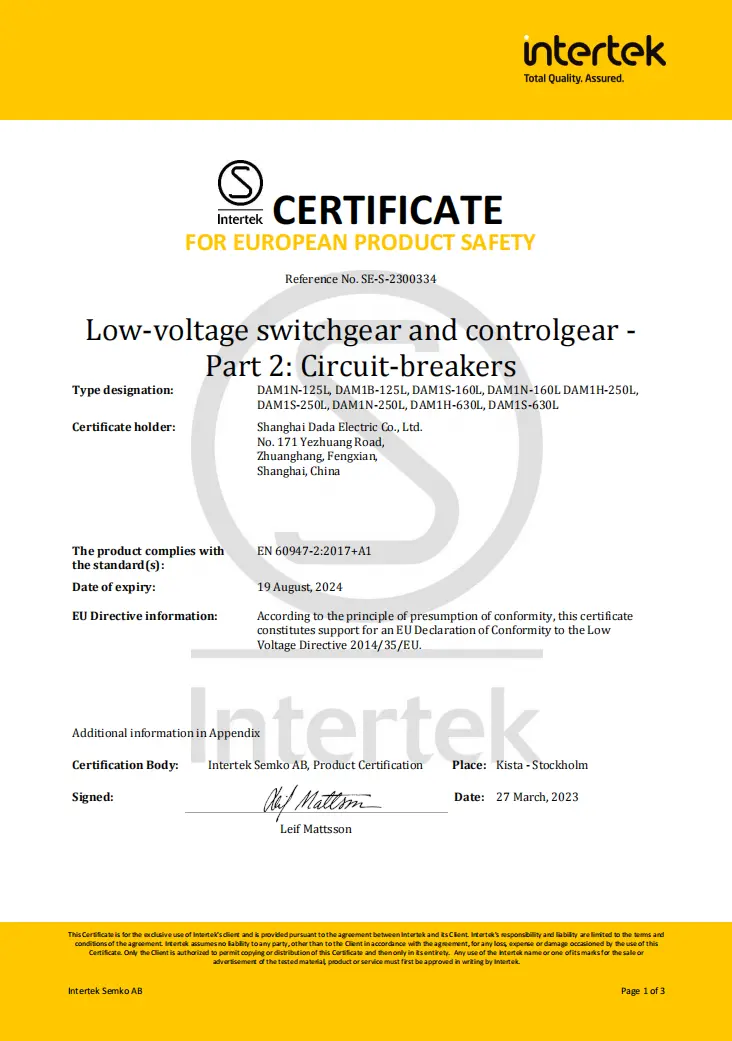

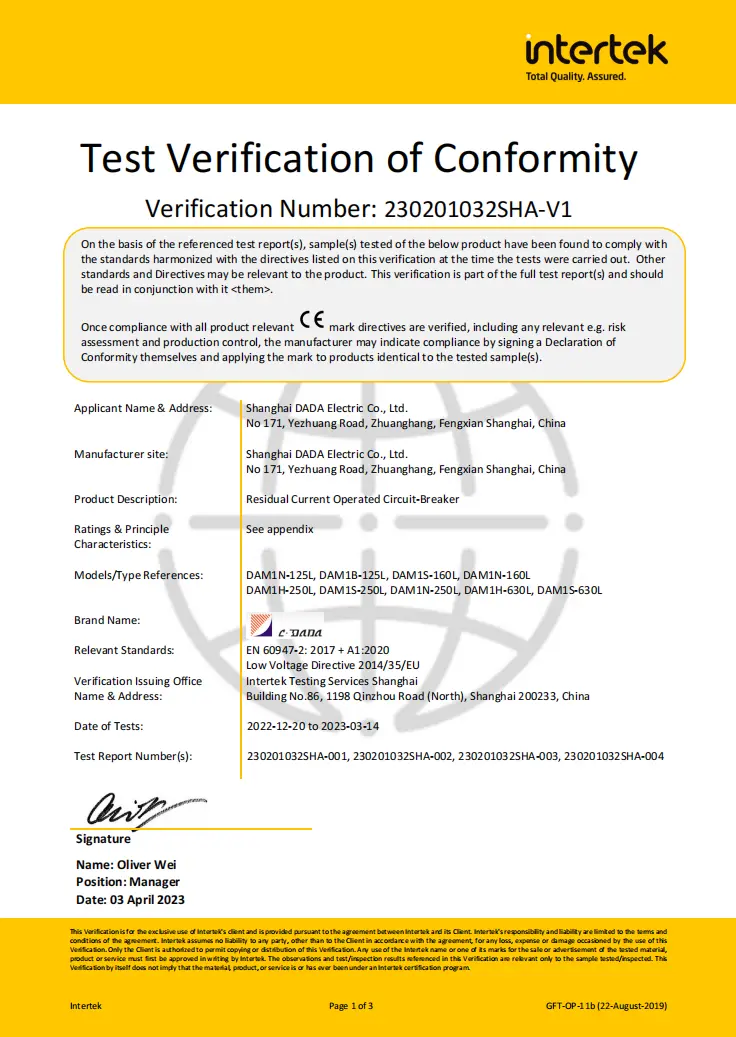

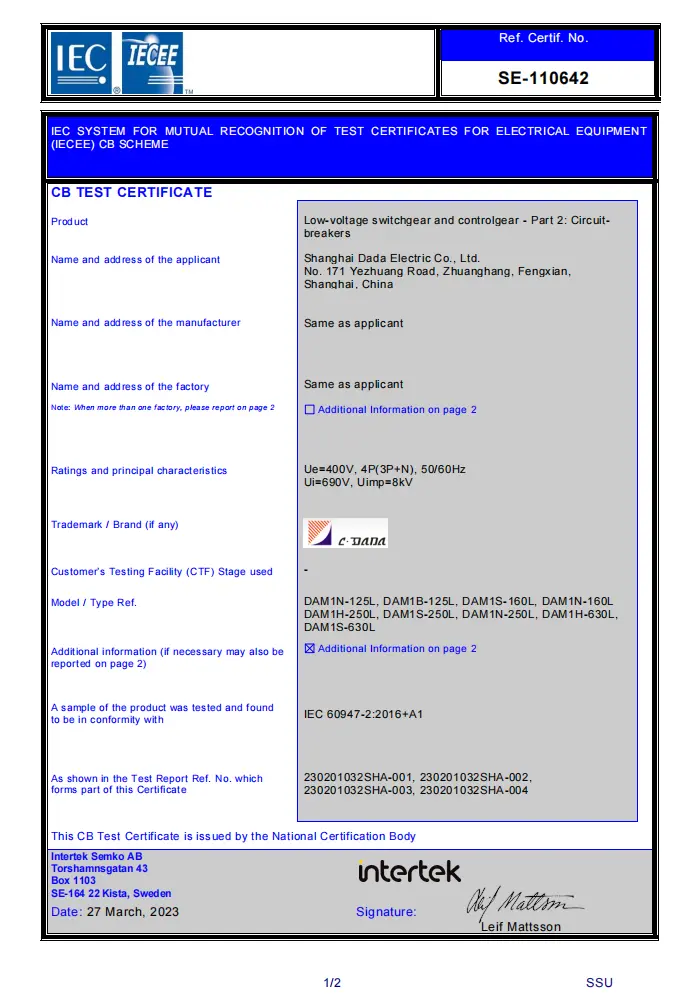

Certyfikaty: CE, CB, SEMKO

Kluczowe funkcje:

★ Wielofazowy obwód RCD zasilany → działa do 50V

★ Oddzielne styki główne i łukowe

★ Przycisk testowy typu push-to-trip

★ Regulowane ustawienie magnetyczne (0,8–1,0×In)

★ Silna zdolność przeciwzakłóceniowa EMI/RFI

★ Pełna gama akcesoriów: wyzwalacz wzrostowy, styki pomocnicze/alarmowe, pokrętło obrotowe

Karta danych technicznych

Wyłączniki różnicowoprądowe (ELCB)
Model			DAM1-125L			DAM1-160L
Kod zdolności łamania			B	N	S	B	N	S
Prąd znamionowy rozmiaru ramy – Inm (A)			125A			160A
Prąd znamionowy wejściowy (40,50 lub 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Interfejs użytkownika (V)			690 V			690 V
UE (V)			400 V			400/415 V
Liczba Polaków			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(szczyt)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Próg prądu różnicowego (mA)			100-300-500			100-300-500
Opóźnienie czasowe (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Właściwości dielektryczne (V)			2500			3000
odległość lonizacji (mm)			≤30/0			≤30/0
Wytrzymałość	Całkowita liczba cykli		8000			8000
	Życie elektryczne		1000			1000
	Życie mechaniczne		7000			7000
Kategoria (EN 60947-2/IEC 60947-2)	Obwód główny		A/0			A/0
	Obwód pomocniczy		AC-15			AC-15
Zwolnienie pod napięciem			√			√
Wyzwalacz bocznikowy			√			√
Styk pomocniczy			√			√
Kontakt alarmowy			√			√
Styk pomocniczy i styk alarmowy			√			√
Mechanizm obsługi uchwytu			√			√
Elektryczny mechanizm działania			√			√
Osłona terminala			√			√
Separator faz			√			√
	Szer. (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	Hmm)	3P	-			-
		4P	70			70
Waga	Naprawiono wersję 3P/4P		-			-
	Wersja wtyczki 3P/4P		-			-
	Wersja wysuwna 3P/4P		-			-

Dlaczego warto wybrać CDADA MCCB z zabezpieczeniem przed wyciekiem?

★ Prawdziwe zintegrowane bezpieczeństwo

W przeciwieństwie do dodatkowych modułów RCD, DAM1L ma wbudowaną, fabrycznie skalibrowaną ochronę przed wyciekiem, co zapewnia doskonałą koordynację i eliminuje problemy ze zgodnością.

★ Zasilanie wielofazowe dla obwodu RCD

Wczesne RCD zawiodły, jeśli utracono jedną fazę. Konstrukcja CDADA wykorzystuje wszystkie fazy do zasilania elektroniki zabezpieczającej, dzięki czemu działa nawet w przypadku utraty fazy lub znacznego spadku napięcia.

★ Podwójne cele ochrony w jednym urządzeniu

◆ 30 mA: Spełnia wymagania IEC dotyczące osobistej ochrony przeciwporażeniowej

◆ 100mA–1000mA: Zapobiega pożarom powodującym degradację izolacji na skutek małych, trwałych zwarć doziemnych

★ Możliwość dostosowania do rzeczywistych warunków

Dostosuj czułość i opóźnienie czasowe, aby uniknąć uciążliwych wyłączeń w wilgotnym środowisku (np. myjnie samochodowe, gospodarstwa rolne) przy jednoczesnym zachowaniu bezpieczeństwa.

★ Niezawodność na poziomie przemysłowym

Wysoka zdolność wyłączania (typ H), solidna separacja łuku i stopień ochrony zacisków IP20+ sprawiają, że nadaje się do stosowania w trudnych warunkach komercyjnych i przemysłowych.

★ Globalna zgodność, lokalna wartość

Certyfikowany dla Europy (CE/CB), krajów nordyckich (SEMKO) – idealny do projektów eksportowych – w konkurencyjnych cenach od zaufanego chińskiego producenta.

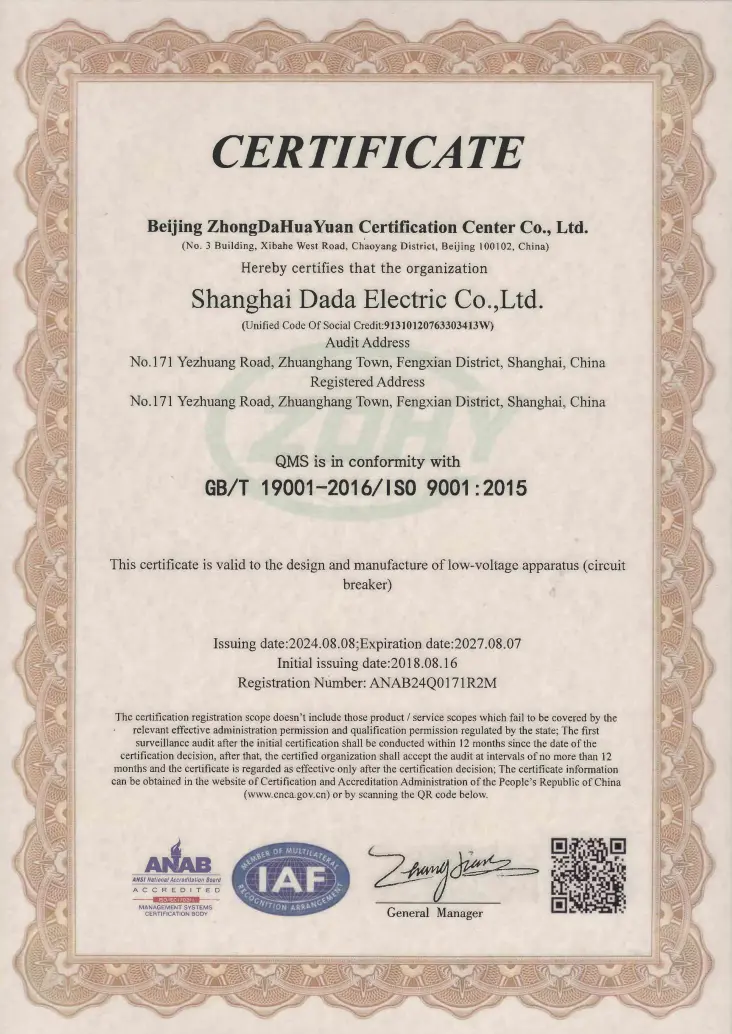

★ Nasz zakład produkcyjny posiada certyfikat Systemu Zarządzania Jakością ISO9001:2015.

Typowe zastosowania

Wysokie budynki mieszkalne: główne panele dopływowe lub podłogowe (300 mA w celu zmniejszenia ryzyka pożaru)

Tunele i metro: Infrastruktura krytyczna wymagająca niezawodnego wykrywania wycieków

Szpitale i szkoły: ochrona 30 mA w obszarach wilgotnych (laboratoria, toalety)

Zakłady przemysłowe: Zasilacze silnikowe z monitorowaniem doziemienia

Place budowy: Tymczasowa dystrybucja energii elektrycznej z ochroną personelu

Często zadawane pytania

P1: Jaka jest różnica między standardowym wyłącznikiem MCCB a wyłącznikiem MCCB z zabezpieczeniem przed wyciekiem?

A1: Standardowy wyłącznik MCCB chroni tylko przed przeciążeniem i zwarciem. DAM1L posiada funkcję wykrywania prądu resztkowego (upływu doziemnego) — wyzwalanie w przypadku upływu prądu do ziemi (np. przez osobę lub uszkodzoną izolację), zapobiegając porażeniu prądem lub pożarowi.

P2: Czy mogę używać wyłącznika różnicowoprądowego MCCB 100 A do ochrony osobistej?

A2: Tylko przy ustawieniu na 30 mA. Prąd znamionowy (100A) określa nośność; ustawienie resztkowe (I△n) definiuje funkcję bezpieczeństwa. Dla ochrony przed porażeniem I△n musi wynosić ≤30mA, niezależnie od In.

P3: Dlaczego obwód RCD potrzebuje zasilania wielofazowego?

A3: Jeśli zasilany jest tylko jedną fazą, awaria jednej fazy wyłączy zabezpieczenie przed wyciekiem. Wielofazowa konstrukcja CDADA zapewnia, że ​​RCD pozostaje aktywny nawet w przypadku utraty fazy lub niskiego napięcia (do 50 V) – co jest krytyczne dla ciągłości bezpieczeństwa.

P4: Czy wyłącznik różnicowoprądowy 4P jest odpowiedni dla systemów TT lub TN-S?

A4: Tak – jest przeznaczony dla systemów TT, TN-S i IT. Konstrukcja 4P przerywa wszystkie fazy i przewód neutralny, co jest niezbędne w systemach TT, gdzie przewód neutralny nie jest niezawodnie uziemiony przed urządzeniem.

P5: Dlaczego warto wybrać CDADA zamiast modułowych kombinacji RCD + MCCB?

A5: CDADA DAM1L oferuje:

● Mniejsza powierzchnia (zintegrowane vs. dwa urządzenia)

● Gwarantowana koordynacja (brak ryzyka niedopasowania)

● Niższy koszt i złożoność okablowania

● Wyższa niezawodność (pojedyncza uszczelniona jednostka)

● Regulacja na miejscu nie jest możliwa w przypadku wyłączników różnicowoprądowych o stałej czułości
