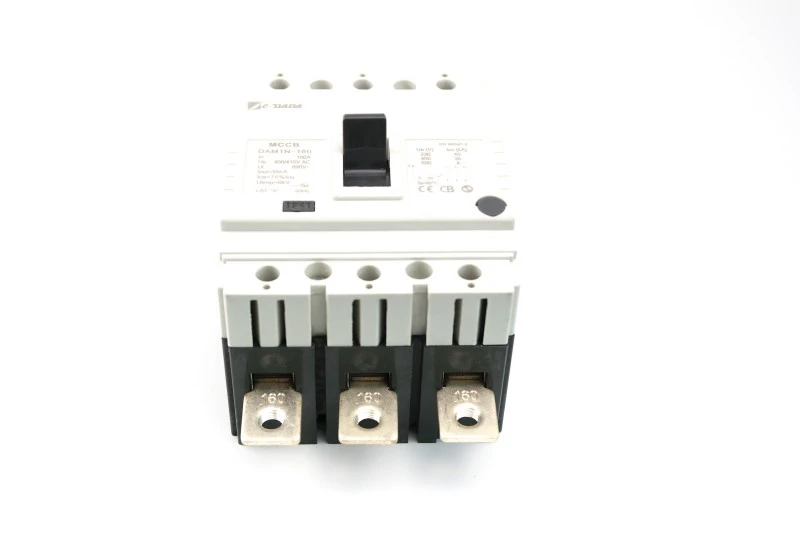

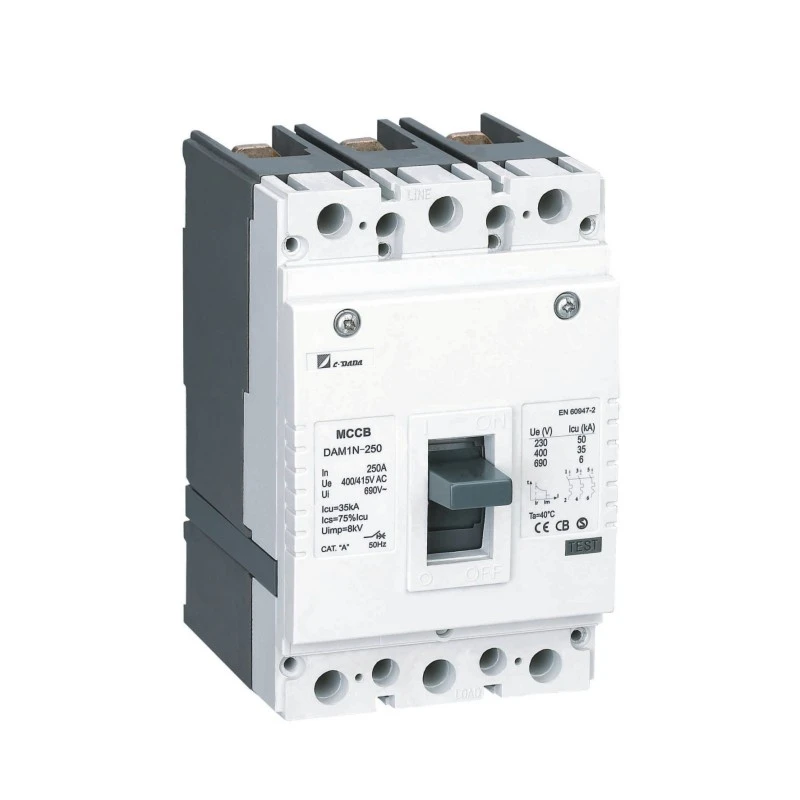

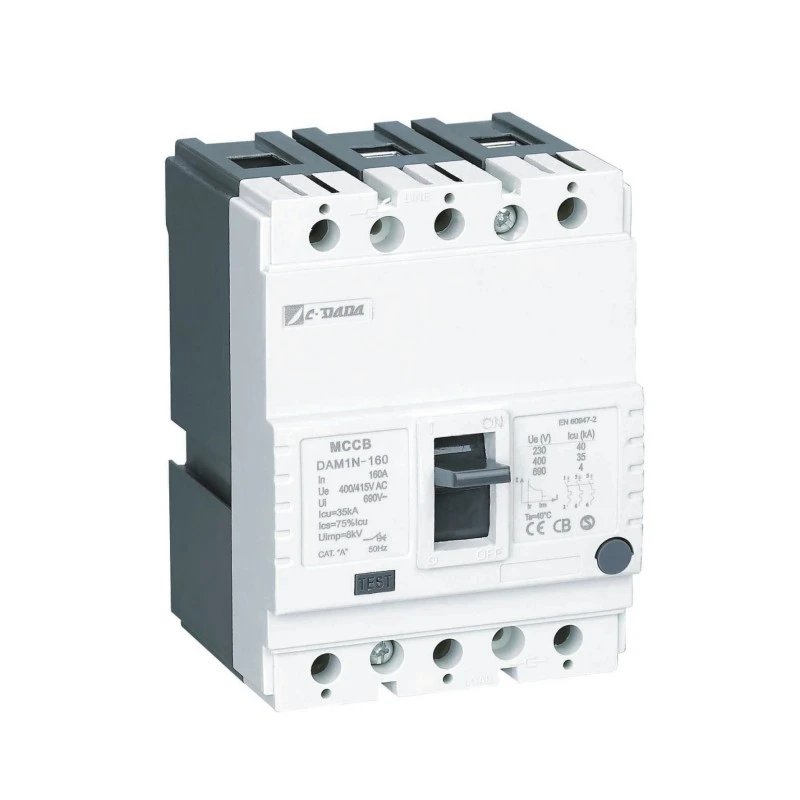

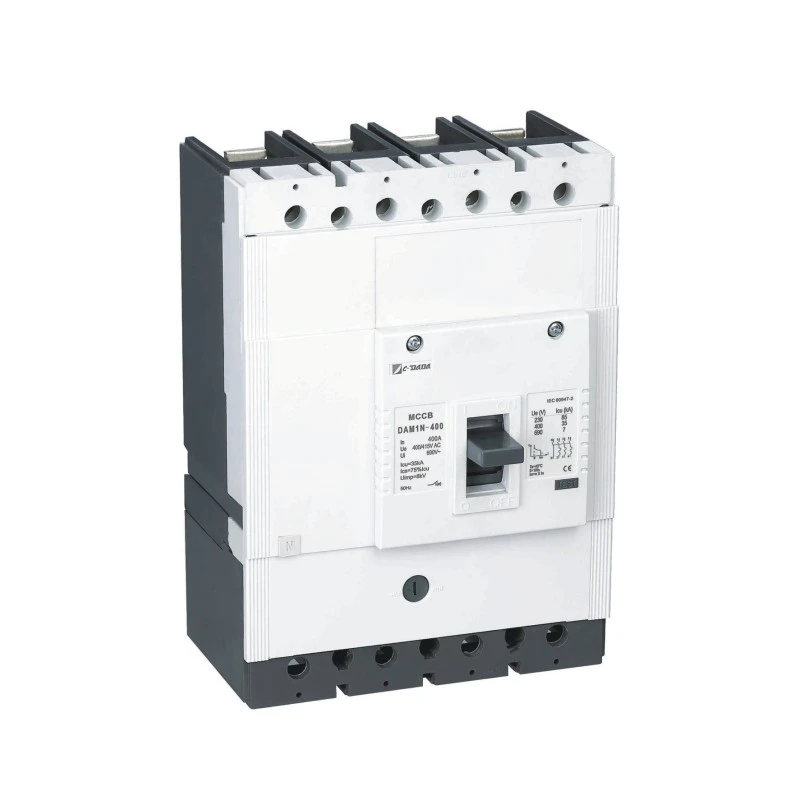

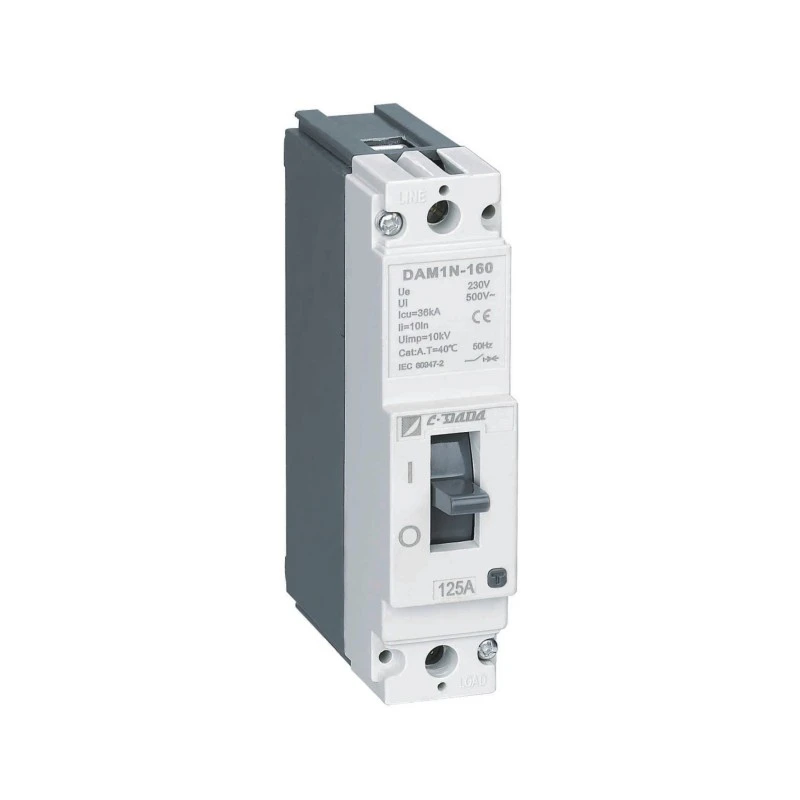

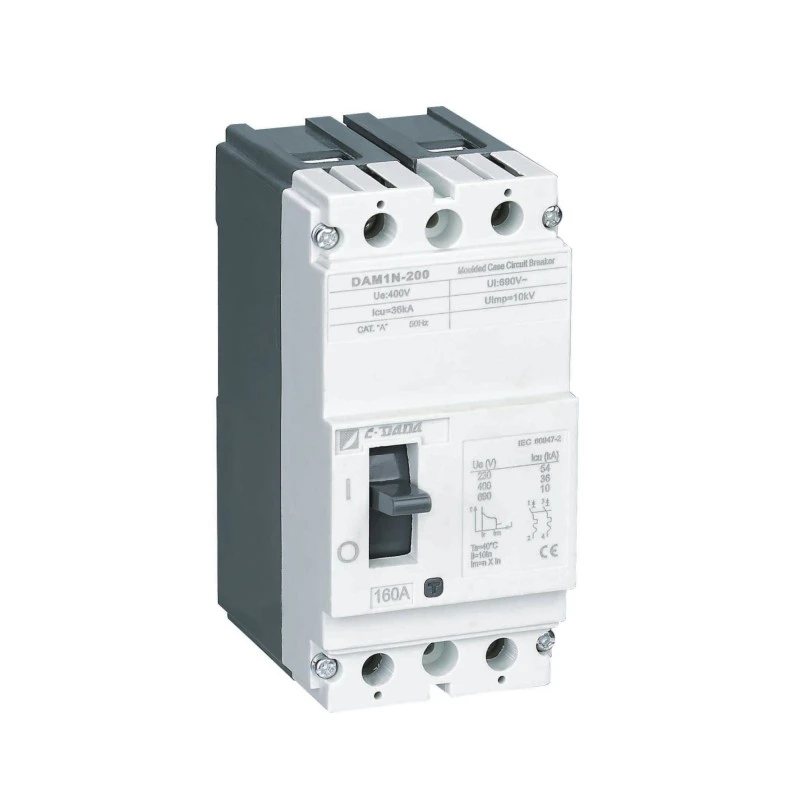

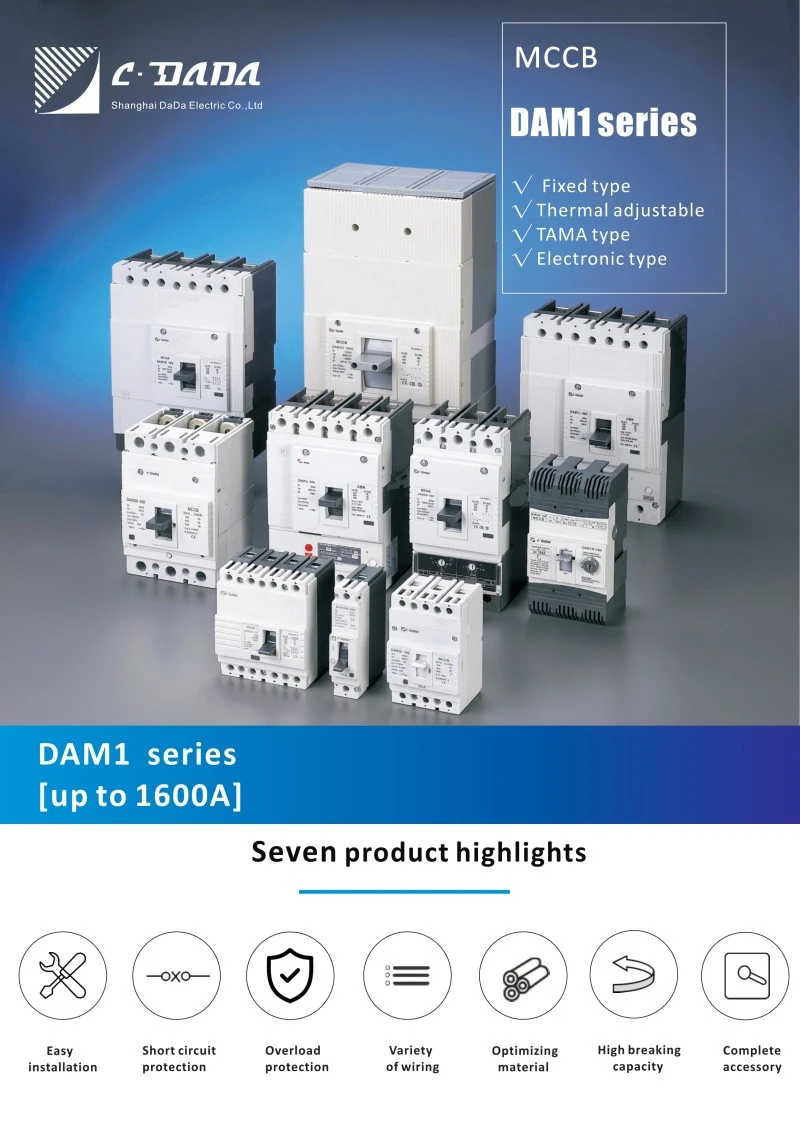

Wyłącznik automatyczny typu stałego w obudowie formowanej

CDADA Wyłączniki kompaktowe typu stałego (MCCB) serii DAM1 spełniają potrzeby każdego zastosowania, od małych użytkowników po transformatory przemysłowe i instalacje dystrybucyjne.

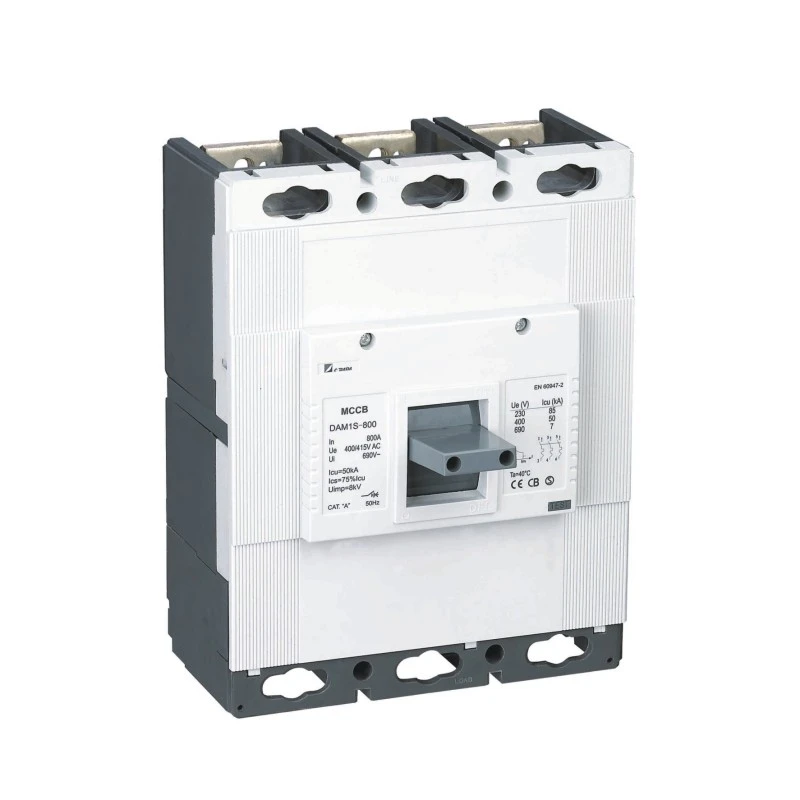

Seria DAM1 ma siedem rozmiarów obudów, do 1600 A, zdolność wyłączania do 100 kA, napięcie robocze do 1000 V, z łatwością spełnia różnorodne potrzeby w zakresie akcesoriów elektrycznych i mechanicznych, zapewnia różnorodne rozwiązania instalacyjne, aby zmaksymalizować potrzeby każdego systemu zasilania.

Z globalnymi certyfikatami KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 to najlepszy wybór dla światowych fabryk urządzeń elektrycznych i producentów OEM.

Kluczowe dane techniczne

Parametry elektryczne wyłącznika kompaktowego DAM1 MCCB

● Test Icu:O-t-CO (O:Manewr Otwarcia,CO:Manewr Zamknięcia-Otwarcia,t:Czas oczekiwania)

● Ics: test O-t-CO-t-CO (O: manewr otwarcia, CO: manewr zamknięcia-otwarcia, t: czas oczekiwania)

★ Pozycja ON/I: wskazuje, że styki wyłącznika są zamknięte. W tej pozycji dźwignia wyłącznika znajduje się w górnym położeniu

★ Pozycja TRIP: Wskazuje, że wyłącznik jest otwarty z powodu jakiejkolwiek awarii (przeciążenie lub zwarcie). W tym przypadku dźwignia wyłącznika znajduje się w położeniu środkowym pomiędzy położeniami WŁ. i WYŁ. Aby przełączyć wyłącznik znajdujący się w pozycji wyłączenia do pozycji ON; pchnij dźwignię wyłącznika w dół, jak wskazuje znak WYŁ

Wyłącznik powinien zostać ustawiony z dźwiękiem „kliknięcia”. Następnie pociągnij dźwignię zgodnie ze znakiem ON, aby zamknąć wyłącznik

★ Pozycja OFF/0: Wskazuje, że styki wyłącznika są otwarte. W ten sposób dźwignia wyłącznika znajduje się w dolnym położeniu.

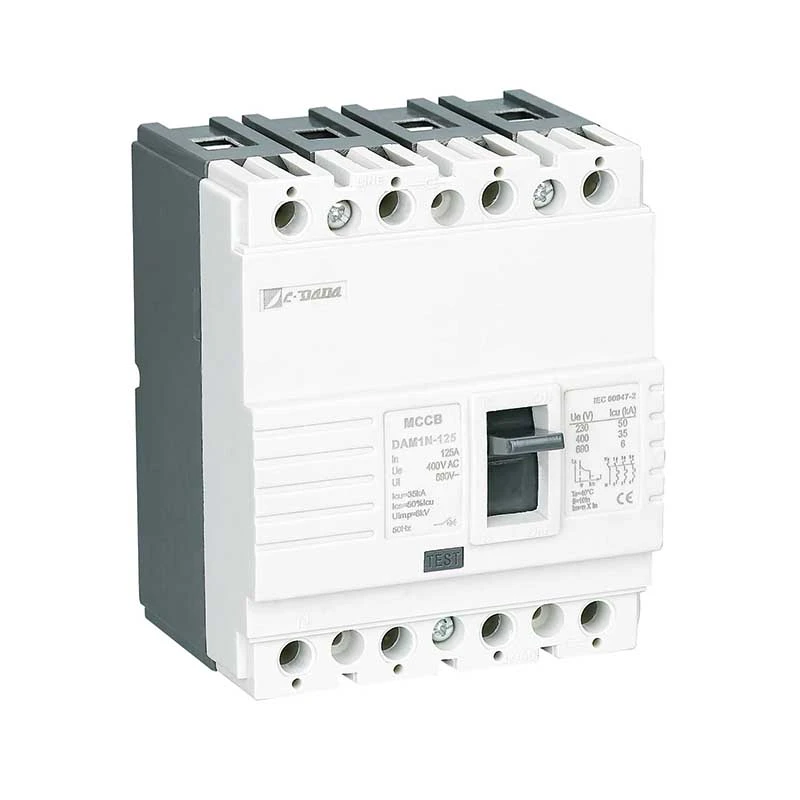

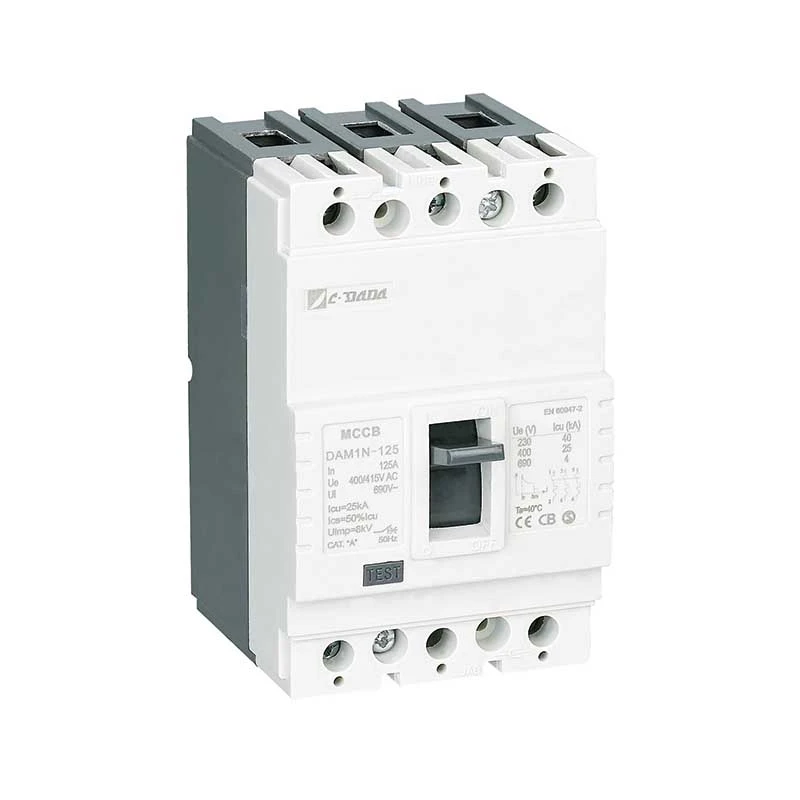

Parametry fizyczne wyłącznika kompaktowego DAM1-125 MCCB

Zasada działania i mechanizm ochronny

★ Ochrona termiczna (przeciążenie)

Pasek bimetaliczny wygina się pod wpływem długotrwałego przetężenia (> prąd znamionowy). Prędkość zginania jest proporcjonalna do wielkości prądu, co zapewnia wyzwalanie w czasie odwrotnym, naśladujące zachowanie termiczne kabla, zapobiegając uciążliwym wyłączeniom i chroniąc sprzęt.

★ Ochrona magnetyczna (zwarcie)

Podczas zwarcia (np. międzyfazowego lub międzyfazowego) pole magnetyczne o wysokim natężeniu natychmiast pociąga tłok elektromagnesu, zwalniając mechanizm zatrzaskowy w ciągu milisekund, odcinając prąd zwarciowy przed wystąpieniem uszkodzenia termicznego.

Zalety produktu

★ Korpus i okładka:

Jako materiał korpusu i pokrycia zastosowano żywicę poliestrową z włókna szklanego zgodnie z normą EN 60512-20-2. Materiał ten, nazywany w literaturze BMC (Bulk Moulding Compound), jest preferowany ze względu na wysokie wartości elektryczne i mechaniczne oraz może wytrzymać ciągłą temperaturę 160°C. Materiał BMC nie pali się w kontakcie z drutem o temperaturze 960℃ zgodnie z IEC 695-2-1

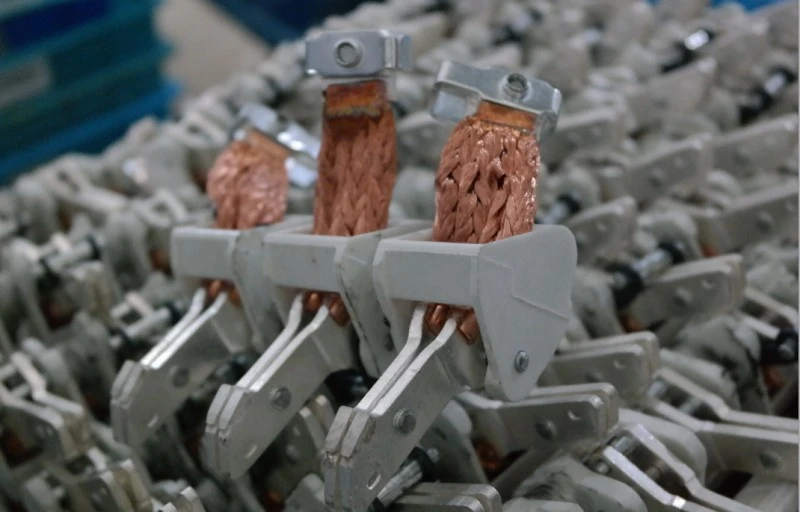

Bimetal: Bimetal to materiał składający się z połączenia dwóch metali płytowych o różnych współczynnikach rozszerzalności cieplnej. Prąd przepływający przez wyłącznik nagrzewa bimetal. Ze względu na działanie tego ciepła. bimetal wygina się w kierunku mniej wystającej płyty. Ponieważ ciepło wzrasta wraz ze wzrostem prądu przepływającego przez wyłącznik, bimetal nagrzewa się bardziej i bardziej się wygina. W ten sposób steruje mechanizmem otwierającym w celu otwarcia wyłącznika.

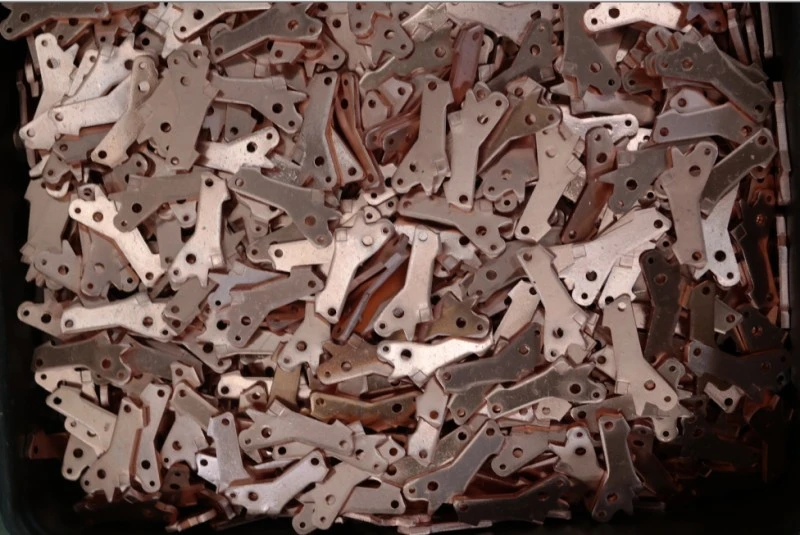

★ Kontakty:

Stop kontaktowy dobierany jest dla wyłączników na podstawie wartości prądu przerywanego i przenoszonego oraz konstrukcji. Zwykle w wyłącznikach stosuje się styki ze srebra, grafitu, niklu i stopu wolframu. W stykach ruchomych (górnych) stosuje się styki wykonane ze stopów srebrno-grafitowych o gładszej strukturze, natomiast srebrne styki wolframowe, które są twardsze, w stykach ruchomych (górnych). W stykach ruchomych zapewniono strukturę kształtowaną. W ten sposób styki kształtowane i z twardego stopu mają swoje miejsce na miękkich stykach stałych przy każdym otwarciu-zamknięciu.

W ten sposób zapewniony jest najniższy opór. Styk ruchomy powinien bardzo dobrze przylegać do styku nieruchomego, aby miał niski opór styku. Jednak nadmierna siła docisku powoduje uszkodzenie styków w krótszym czasie niż normalnie. Stopy kontaktowe są bardzo ważne dla zdrowego otwierania-zamykania.

★ Komórka gaśnicza łukowa (separator):

Separatory służą do wygaszenia łuku powstałego podczas pracy wyłącznika pracującego pod napięciem. Podczas gdy styk ruchomy jest oddzielony od styku nieruchomego, prąd nadal przepływa pomiędzy stykami przez pewien czas i nazywa się to łukiem. Łuk ten powinien wygasnąć w bardzo krótkim czasie

★ Wygaśnięcie Arc:

Łuk jest wypychany w kierunku separatorów pod wpływem pola magnetycznego utworzonego wokół łuku. W ten sposób łuk ulega wydłużeniu, staje się smukły i załamany pomiędzy płytami separacyjnymi (rysunek 5). Ze względu na właściwości materiału użytego na boczne ścianki separatorów, pod wpływem wysokiej temperatury wywołanej łukiem ulatnia się gaz. Gaz ten ma istotny wpływ na wygaszanie łuku.

Aplikacja

Wyłącznik kompaktowy CDADA DAM1 (MCCB) jest niezawodny w całej infrastrukturze krytycznej:

★ Przemysł: huty stali, platformy naftowe i gazowe, zakłady chemiczne

★ Opieka zdrowotna: Główne i podrozdzielnie szpitalne

★ Transport: sygnalizacja kolejowa, systemy bagażowe na lotniskach

★ Komercyjne: drapacze chmur, centra danych, centra handlowe, centra kongresowe

★ Miejsca publiczne: teatry, stadiony, budynki rządowe

Zalety instalacji i konserwacji

★ Łatwa integracja:

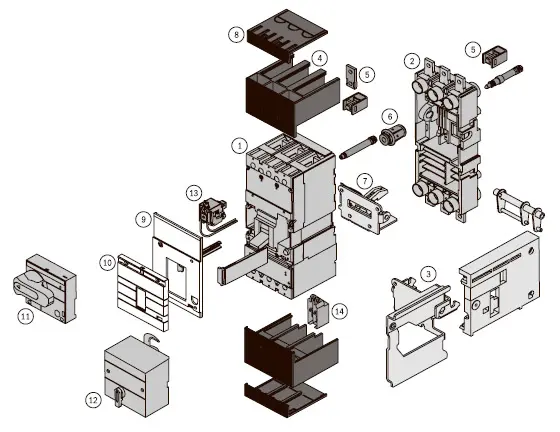

Zestaw standardowy obejmuje szyny zbiorcze, bariery fazowe i osprzęt

Akcesoria opcjonalne: styki alarmowe, wyzwalacze napięciowe/podnapięciowe, napędy elektryczne

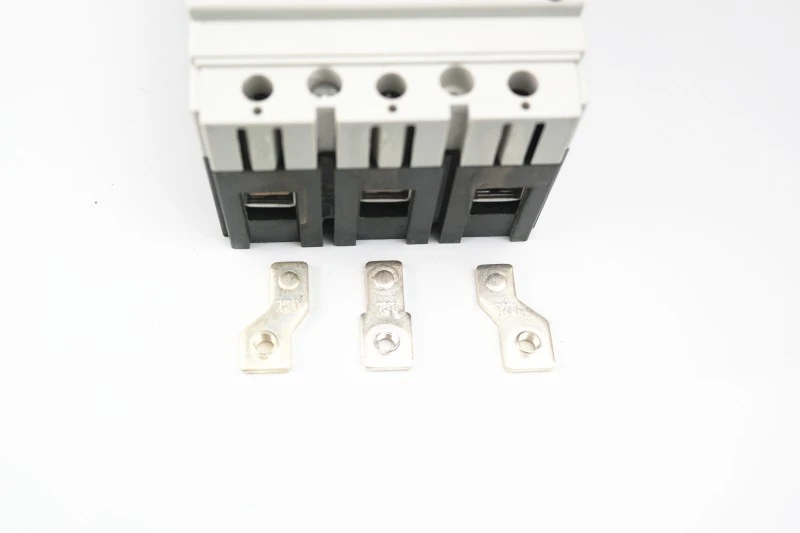

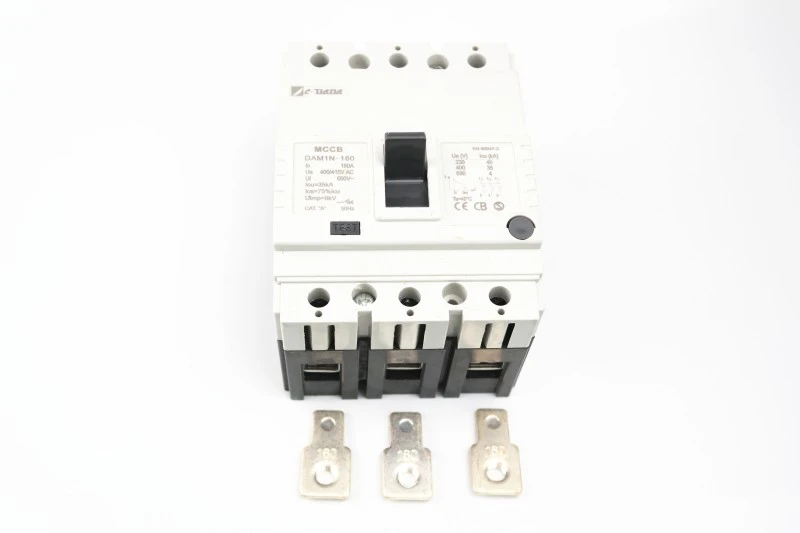

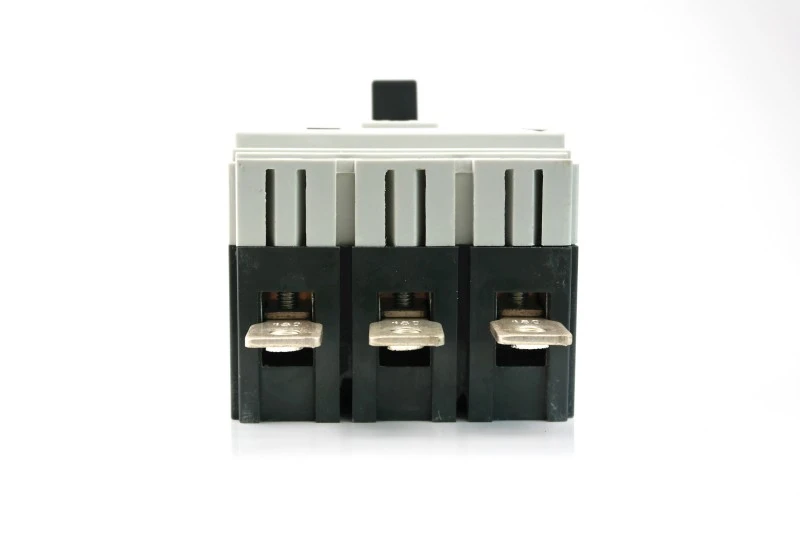

1) Podłączyć za pomocą przedłużonej szyny zbiorczej (zdjęcie 1)

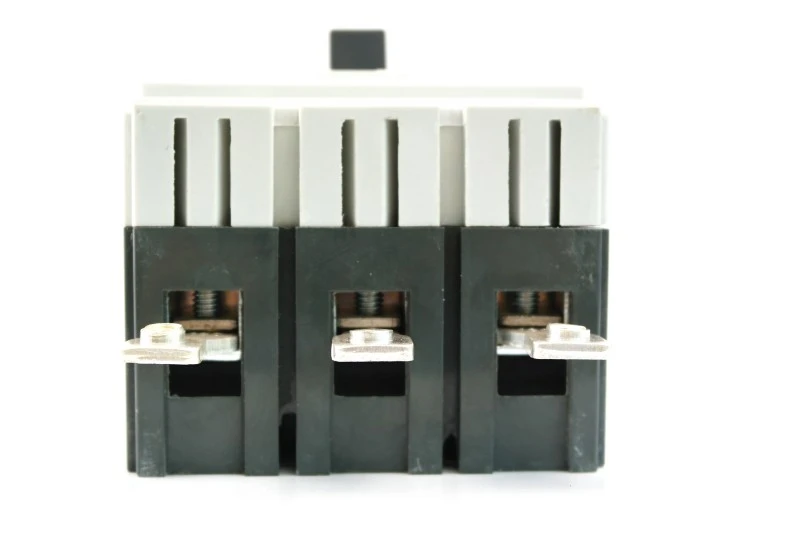

2) Podłączyć za pomocą terminala rozgałęźnego (zdjęcie 2)

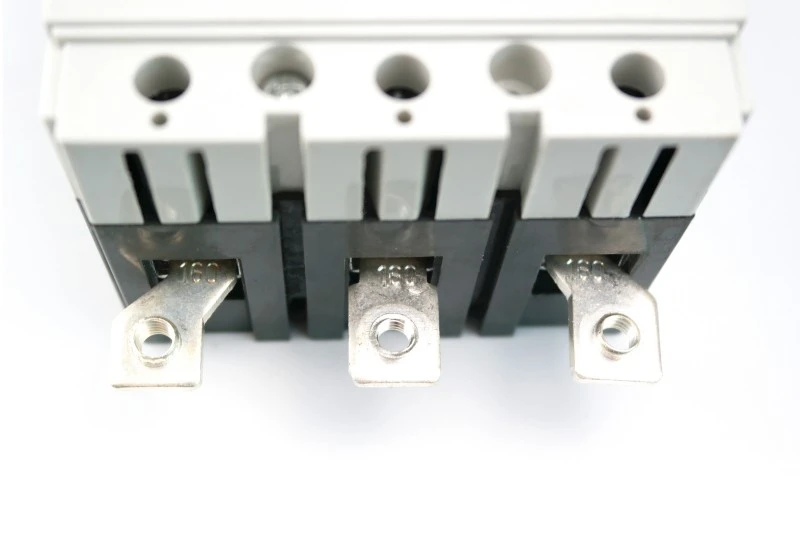

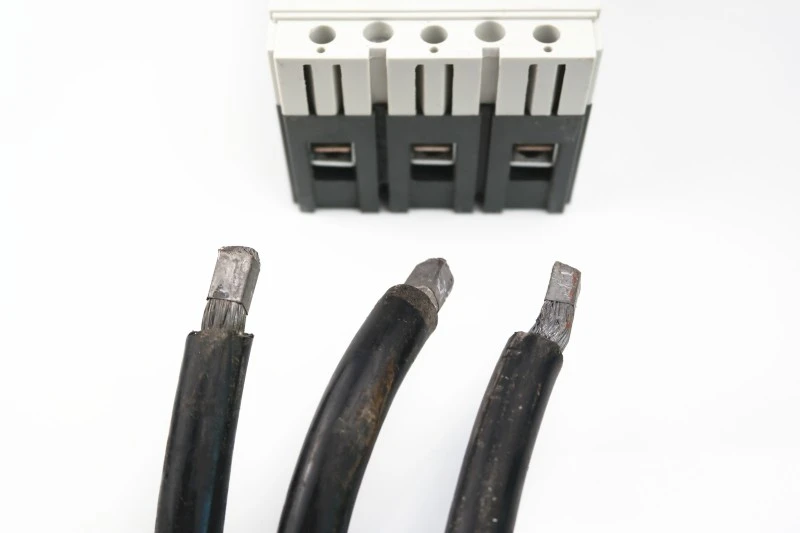

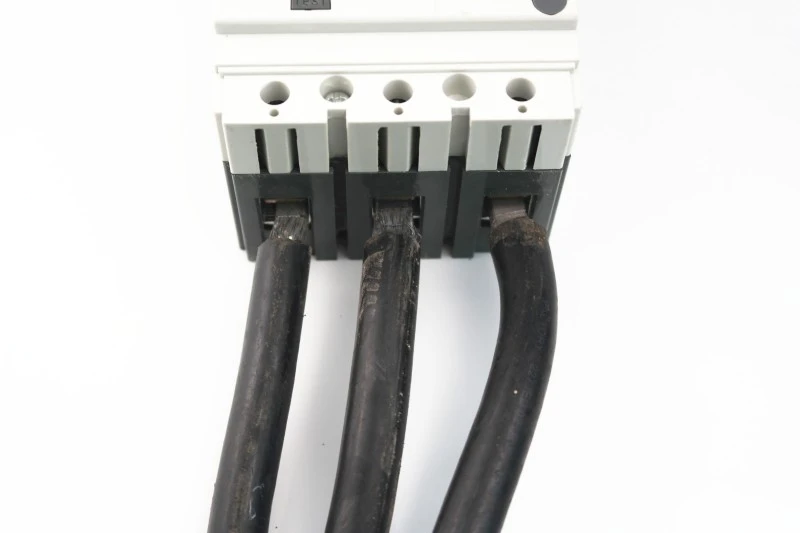

3) Podłącz kabel bezpośrednio (zdjęcie 3) bez użycia końcówek kablowych.

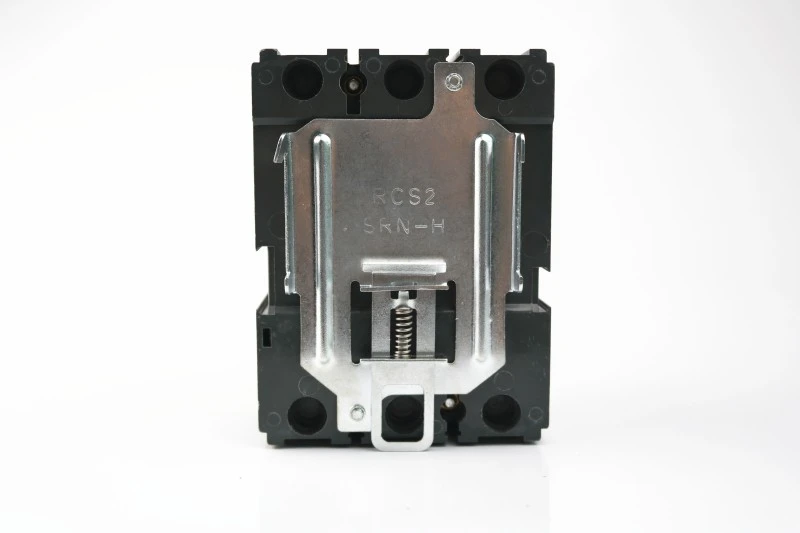

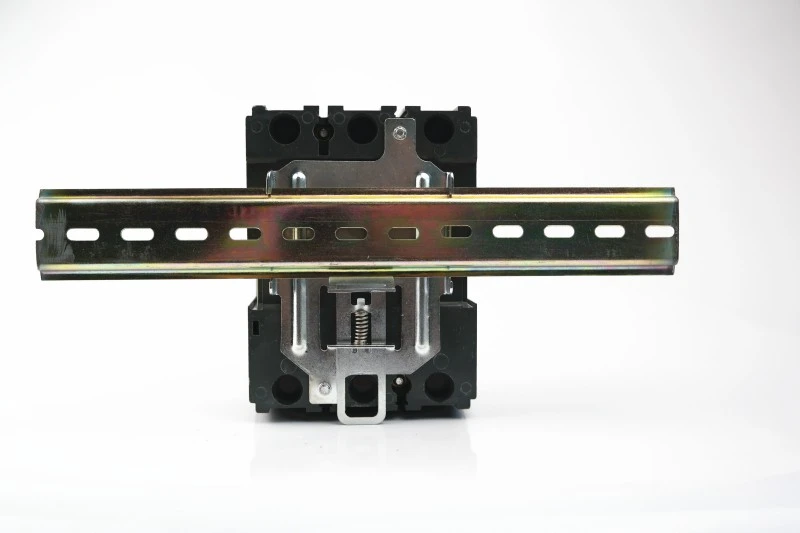

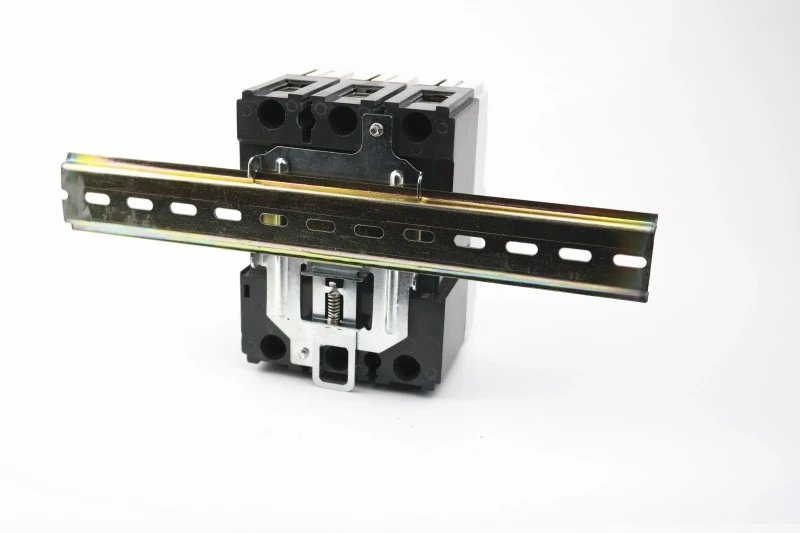

Za pomocą specjalnego zacisku jednostki 125 i 160 można zamontować na szynie DIN.

Łamacz z zaciskiem

zacisk z szyną DIN

zacisk z szyną DIN

★ Konstrukcja oszczędzająca miejsce:

10–20% lżejsze i bardziej kompaktowe niż krajowe alternatywy

Umożliwia mniejsze rozmiary obudów → niższe koszty materiałów i wysyłki

★ Przyjazny dla użytkownika reset:

Wyraźny wskaźnik TRIP zapobiega ponownemu zamknięciu żaluzji

Słyszalne „kliknięcie” potwierdza prawidłowe mechaniczne załączenie

★ Gotowe na przyszłość:

Obsługuje zestawy wtykowe i wysuwne (dla wybranych modeli)

Kompatybilny z inteligentnymi dodatkami monitorującymi

Dlaczego warto wybrać CDADA?

1. Jesteśmy wiodącym producentem od ponad 42 lat. Nasza firma założona w 1983 roku, przez 40 lat rozwijała się bardzo szybko.

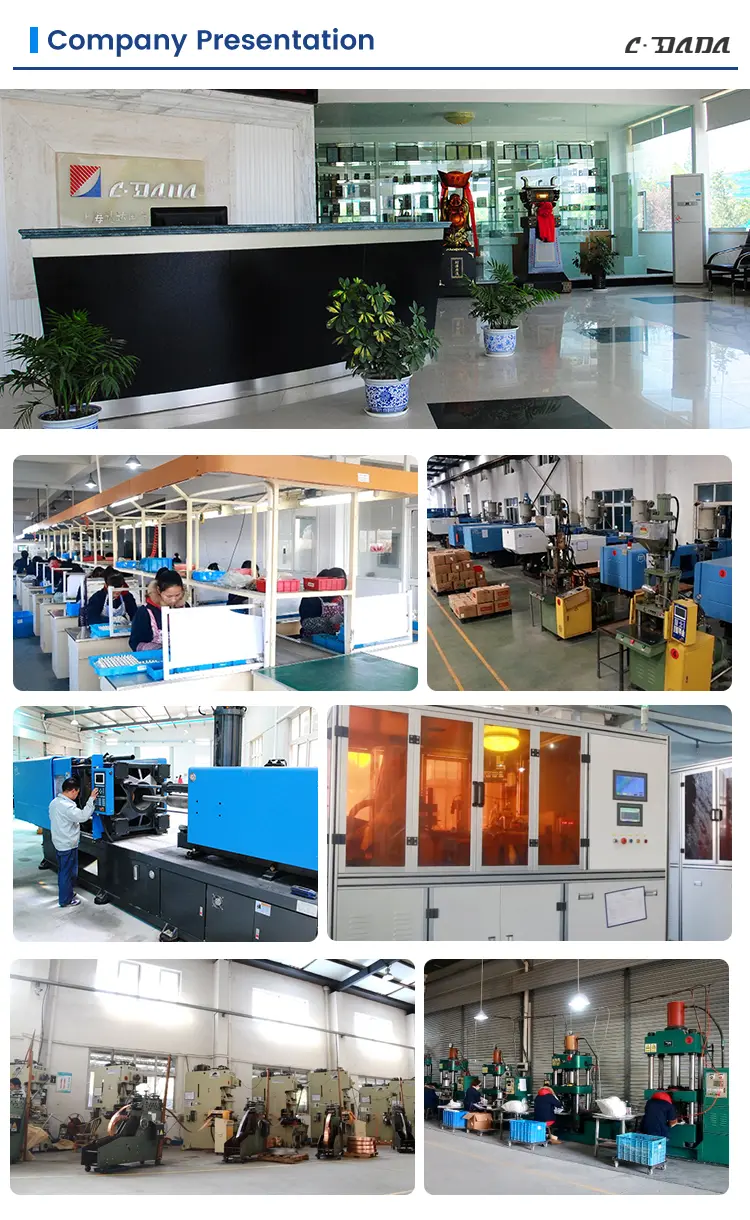

2. Grupa składająca się z 3 fabryk posiada powierzchnię produkcyjną o powierzchni 52 400 m² i zatrudnia ponad 500 pracowników. Zainwestowaliśmy prawie dziesięć milionów juanów, aby rozszerzyć naszą działalność i unowocześnić nasze warsztaty.

3. Audyt fabryczny przeprowadzony przez INTERTEK, DEKRA i GMC

4. Kartony o wysokiej wytrzymałości, ochrona palet, dobre do transportu eksportowego na duże odległości

Często zadawane pytania (FAQ)

P1: Czy wyłącznik kompaktowy DAM1 w obudowie kompaktowej można zamontować na szynie DIN?

A1: Tak – modele 125A i 160A można instalować na szynach DIN za pomocą opcjonalnego specjalnego zacisku. Wyższe wartości znamionowe dotyczą wyłącznie montażu panelowego.

P2: Jakie certyfikaty posiada seria DAM1?

A2: Posiada certyfikaty CE, CB, ASTA, KEMA, SEMKO i RoHS, zapewniające zgodność w UE, na Bliskim Wschodzie, w Azji Południowo-Wschodniej i poza nią.

P3: Jak zresetować wyłącznik po wyłączeniu?

A3: Najpierw przesuń dźwignię całkowicie w dół do pozycji OFF (usłyszysz kliknięcie), a następnie pociągnij ją do pozycji ON. Nigdy nie wymuszaj bezpośredniego przejścia z TRIP do ON.

P4: Czy urządzenia pomocnicze są kompatybilne?

A4: Tak – styki alarmowe, styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe i napędy elektryczne można dodawać bez demontażu.

P5: Czy DAM1 nadaje się do zastąpienia starszych wyłączników?

Odpowiedź 5: Absolutnie. Jego kompaktowe wymiary umożliwiają bezpośrednią wymianę starszych wyłączników MCCB w większości paneli, oszczędzając czas i koszty modernizacji.
