Kompaktowy wyłącznik automatyczny w obudowie formowanej

Gdy przestrzeń jest ograniczona, ale wydajność nie może być zagrożona, kompaktowy wyłącznik kompaktowy CDADA DAM3 zapewnia idealną równowagę. Zaprojektowane przez firmę Shanghai DADA Electric CO., LTD., te mini wyłączniki MCCB na nowo definiują wydajność przy radykalnie zmniejszonych rozmiarach – bez utraty niezawodności i zdolności wyłączania.

Seria DAM3, znamionowa od 16 A do 1600 A i zapewniająca przerwanie zwarcia do 70 kA przy 415 V, została stworzona specjalnie dla fabryk OEM, integratorów paneli i zespołów instalacyjnych, które wymagają prostego wyboru, łatwego okablowania i maksymalnej oszczędności miejsca w szafie. Pomimo niewielkich rozmiarów, wszystkie akcesoria wewnętrzne są takie same jak w sprawdzonej serii DAM1, zapewniając kompatybilność i łatwość serwisowania w całym systemie.

Kluczowe dane techniczne

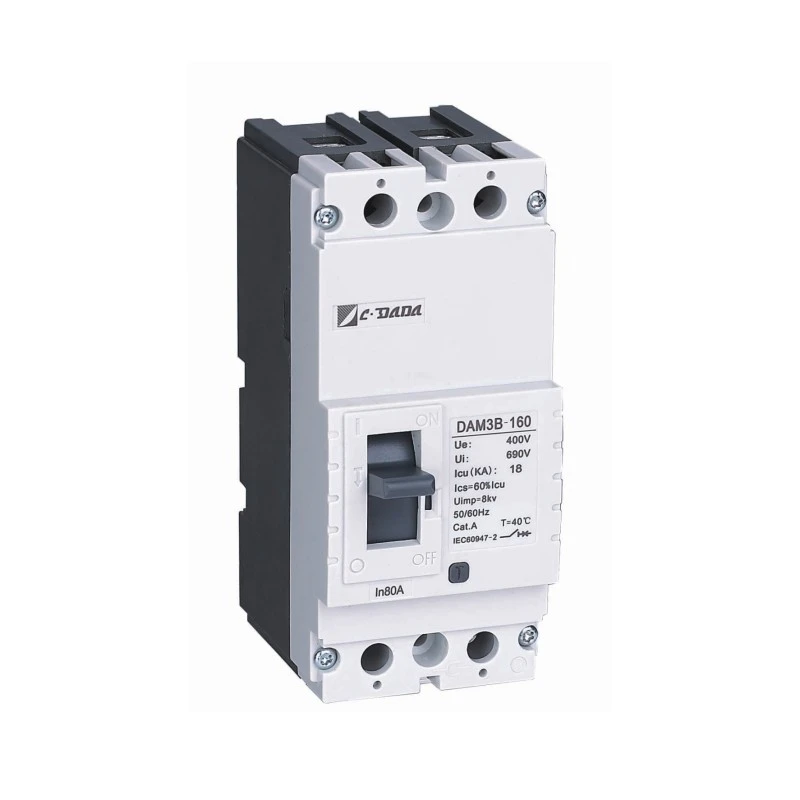

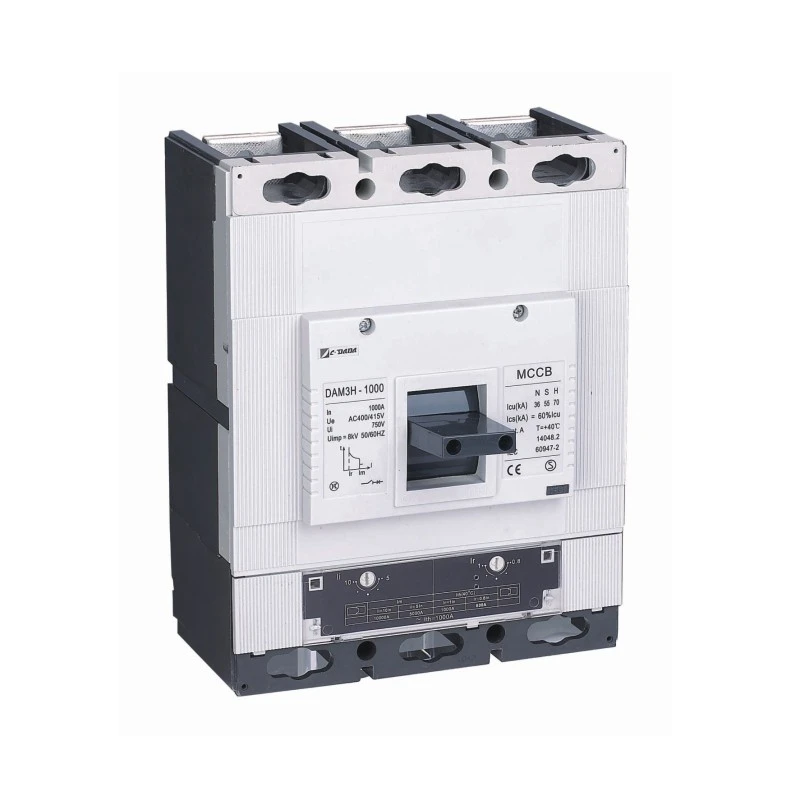

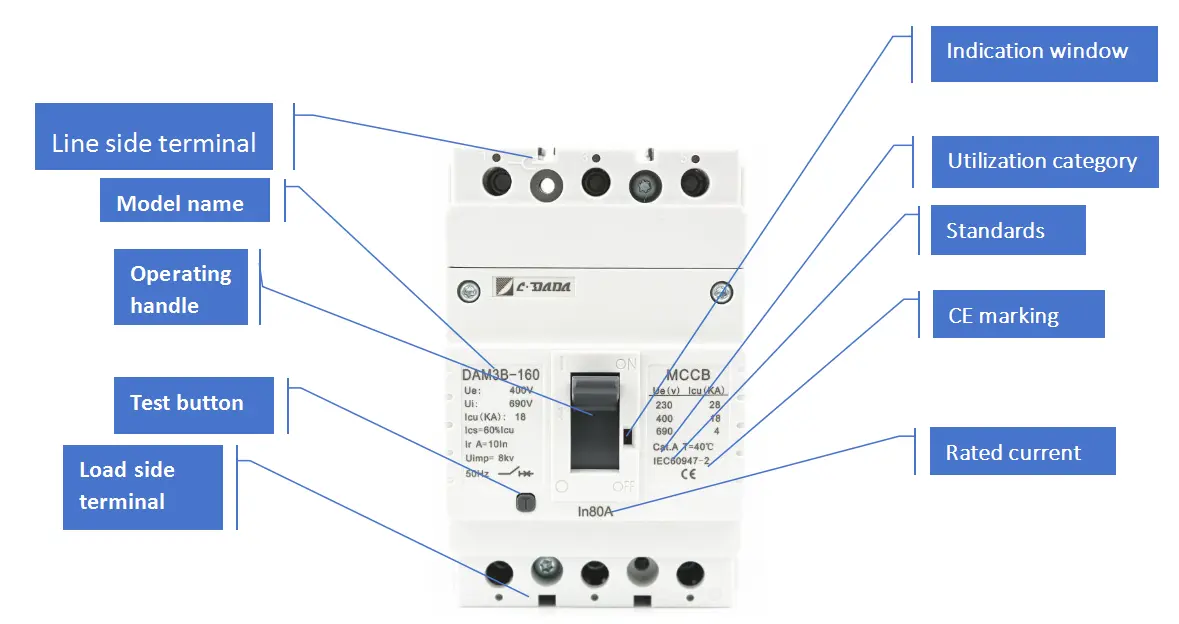

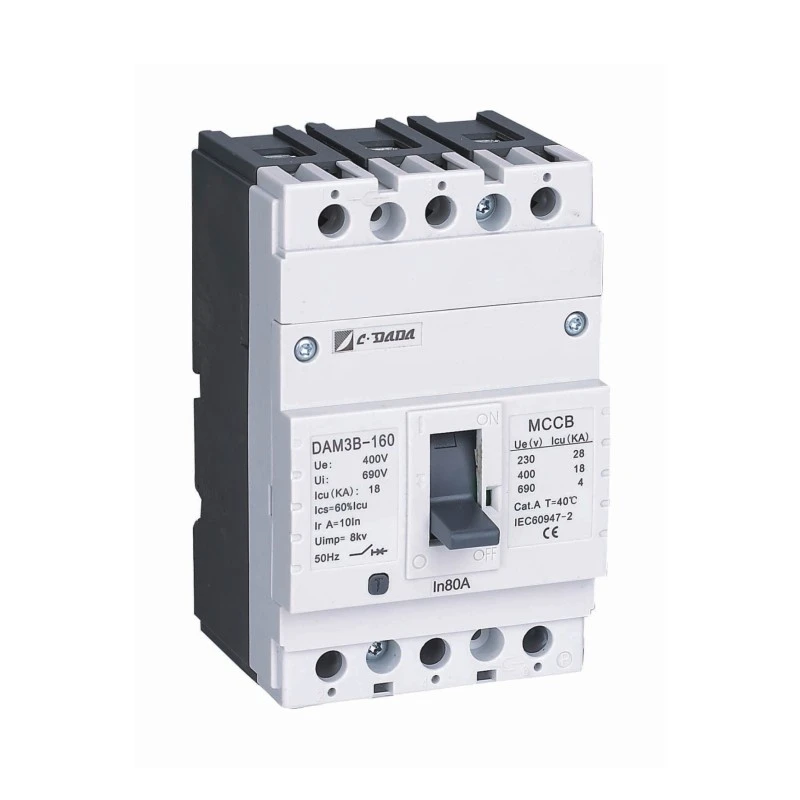

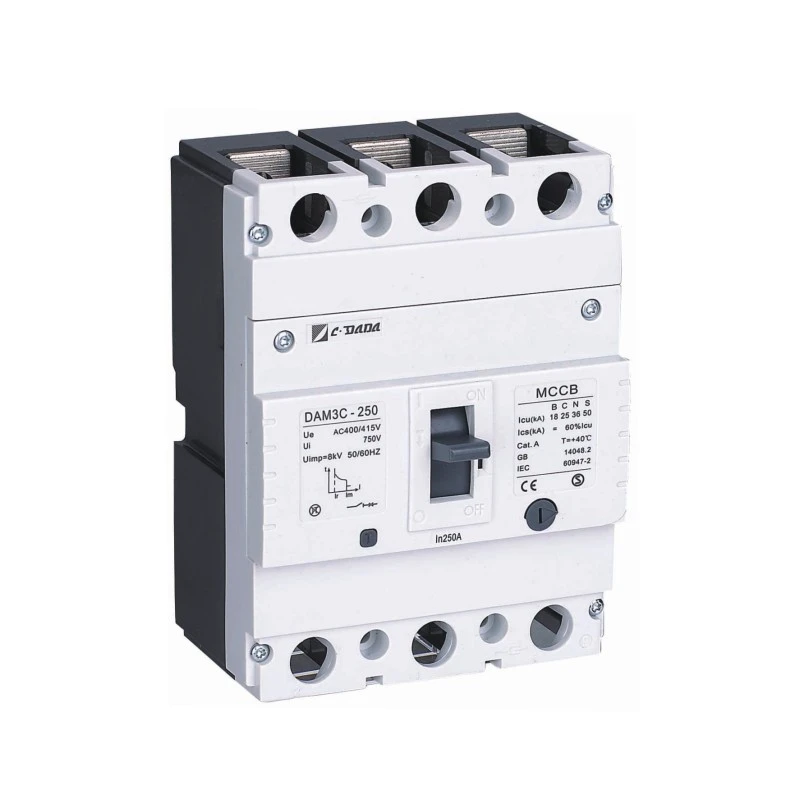

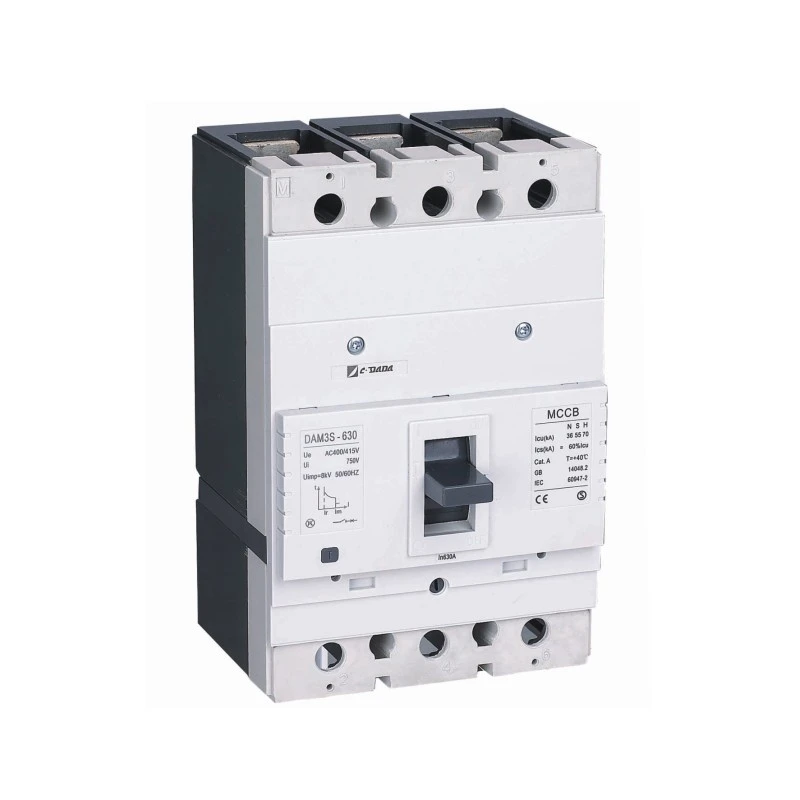

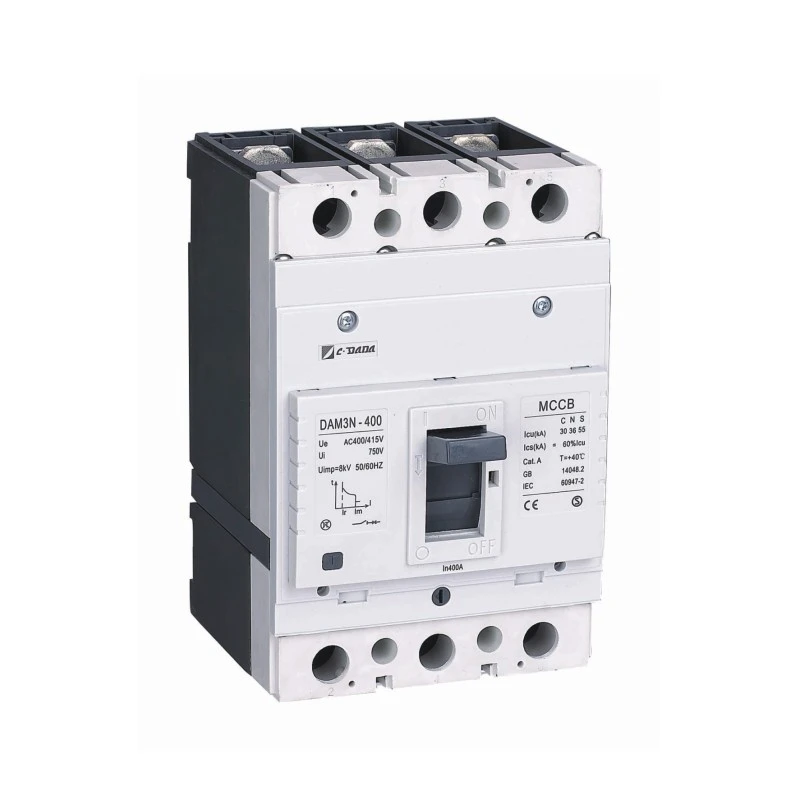

Model: Seria DAM3 – kompaktowy wyłącznik kompaktowy

Prąd znamionowy (w): 16A – 1600A

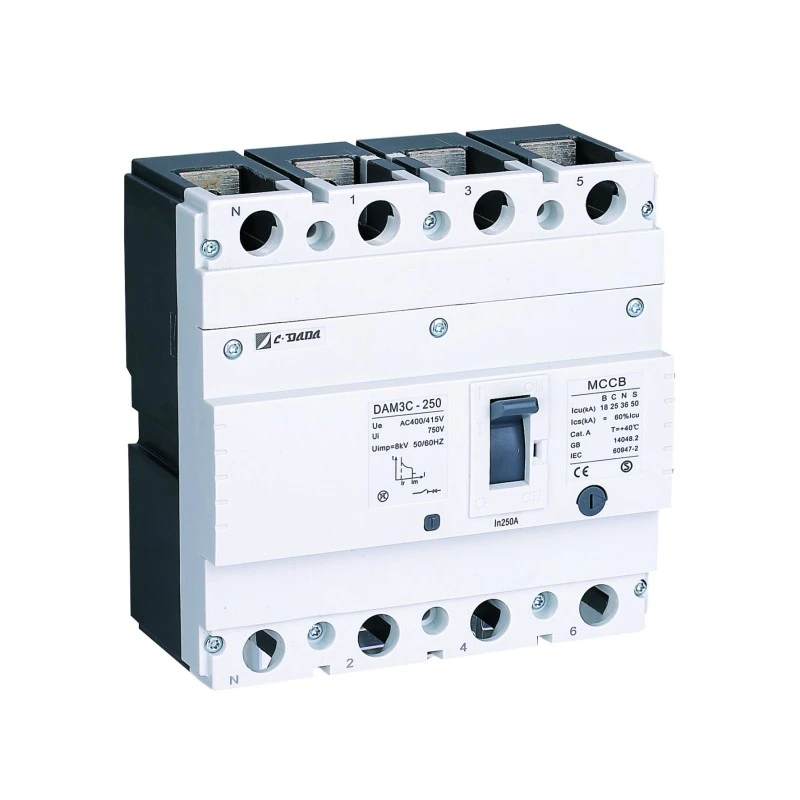

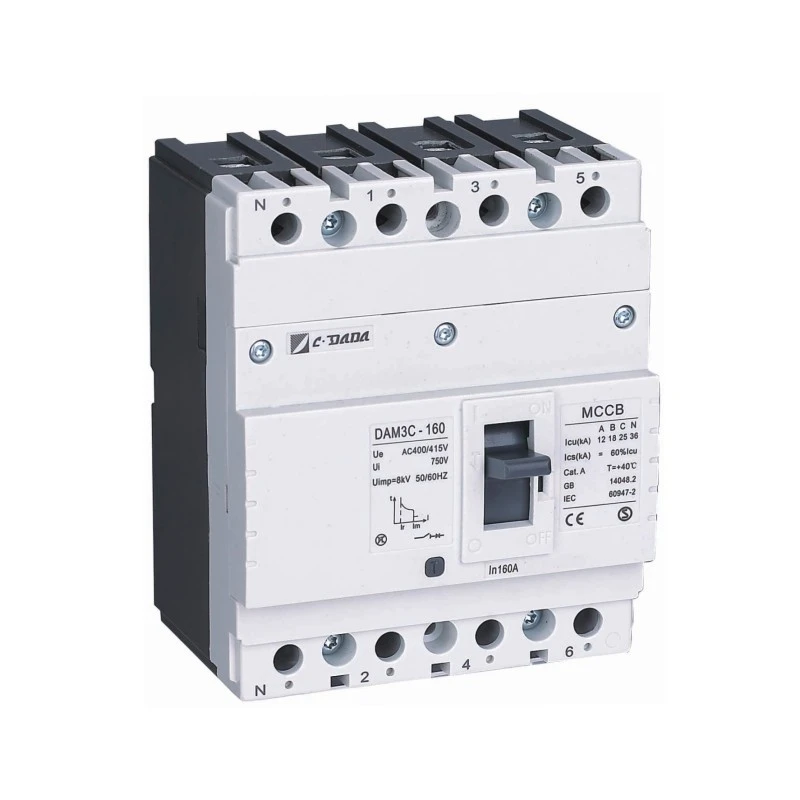

Bieguny: 2P / 3P / 4P

Znamionowe napięcie izolacji (Ui): 1000 V

Zdolność wyłączania (Icu): 10 kA – 70 kA przy 415 V (w zależności od modelu)

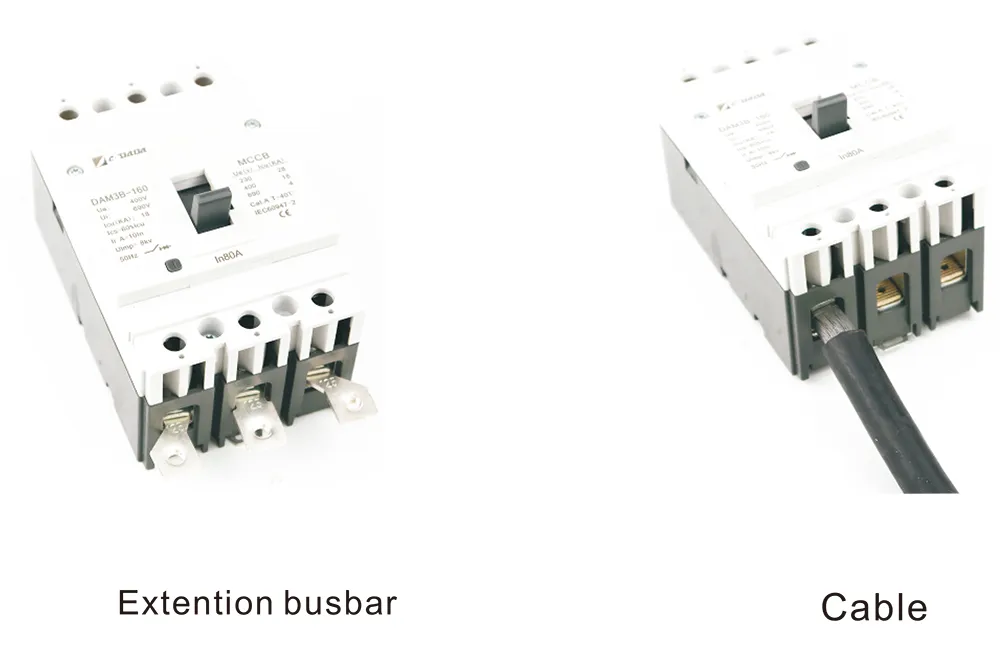

Zakończenie kabla: Końcówki kablowe M8 lub zaciski skrzynkowe (standard)

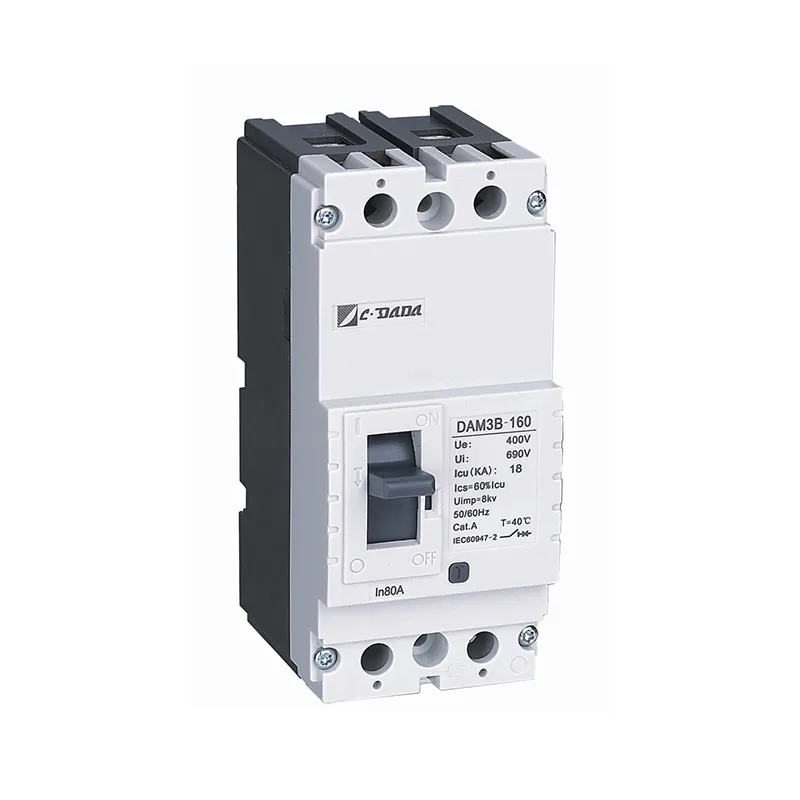

Montaż: Na panelu (z opcjonalnym adapterem na szynę DIN dla mniejszych ram)

Kluczowa zaleta:

★ Do 25–30% mniejsze niż konwencjonalne wyłączniki MCCB w tej samej klasie prądowej

★ Kompatybilność: Wszystkie akcesoria wewnętrzne wymienne z serią DAM1

★ Normy: Zgodny z IEC/EN 60947-2

Dlaczego warto wybrać CDADA Compact MCCB?

★ Różne akcesoria są opcjonalne,

★ Rozmiar jest znacznie zmniejszony.

DAM3, który integruje wszystkie cechy wysokiej jakości, wysokiej niezawodności i prostoty Dada Electric, jest naprawdę prostym i praktycznym wyłącznikiem kompaktowym.

Rozmiar jest zmniejszony, ale zapewnia doskonałą wydajność i niezawodność. W porównaniu ze wszystkimi podobnymi wyłącznikami dostępnymi na rynku, ma on wysoki współczynnik wymiarów wydajności, co może zapewnić użytkownikom więcej miejsca na prowadzenie okablowania i zmniejszyć rozmiar szafy.

Kompaktowy rozmiar ma ogromne zalety. Jest szczególnie odpowiedni dla fabryk OEM, fabryk paneli i pracowników instalacyjnych.

★ Uproszczone zakupy i instalacja

● Przejrzyste kodowanie modeli → łatwe zamawianie

● Standaryzowane akcesoria → nie są potrzebne żadne niestandardowe części

● Szeroki dostęp do terminali → szybsze zakończenie kabla

★ Oszczędność kosztów i miejsca

Mniejsze wyłączniki = mniejsze obudowy = niższe koszty materiałów, wysyłki i instalacji. Dodatkowa przestrzeń wewnętrzna poprawia również odprowadzanie ciepła i dostęp konserwacyjny.

★ Sprawdzona niezawodność

Zbudowany w oparciu o dziesięciolecia doświadczenia inżynieryjnego DADA. Podstawowe komponenty są takie same jak sprawdzona w praktyce seria DAM1 – zaufana w tysiącach instalacji na całym świecie.

★ Skalowalne w różnych aplikacjach

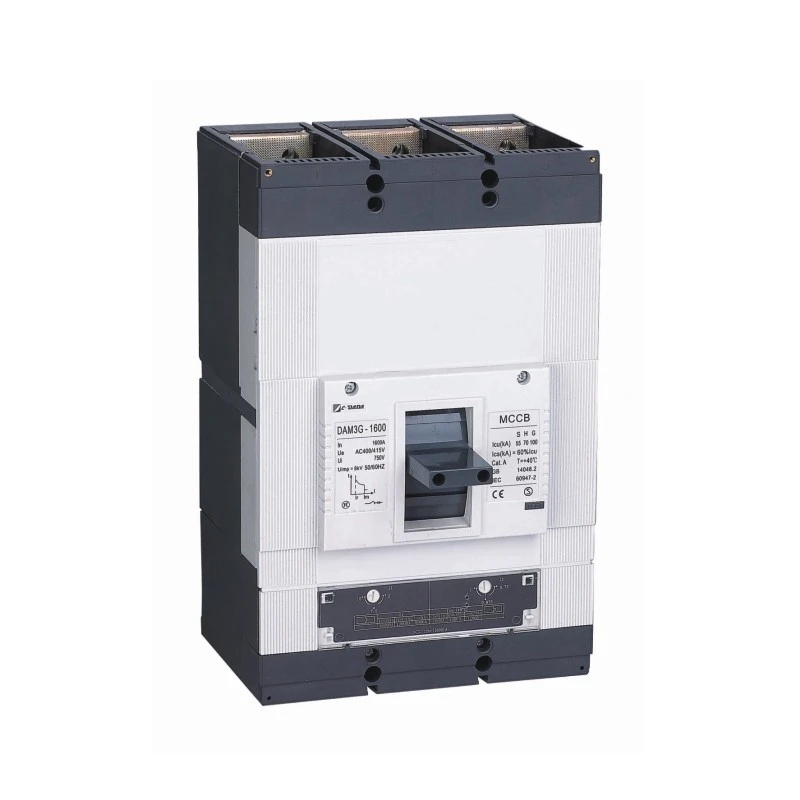

Od mini wyłącznika MCCB 32 A do obwodów sterujących po wyłącznik główny 1600 A do zasilaczy przemysłowych – platforma DAM3 obejmuje to wszystko dzięki spójnej logice projektowej.

Idealne przypadki użycia

★ Maszyny OEM: Osadzone w kompaktowych szafach sterowniczych (np. opakowania, CNC, robotyka)

★ Panele komercyjne: oświetlenie, HVAC i poddystrybucja w wieżowcach

★ Energia odnawialna: skrzynki przyłączeniowe i ochrona falowników słonecznych

★ Infrastruktura: Zasilacze telekomunikacyjne, stacje ładowania pojazdów elektrycznych

★ Projekty modernizacyjne: wymiana nieporęcznych starszych wyłączników bez konieczności przeprojektowywania paneli

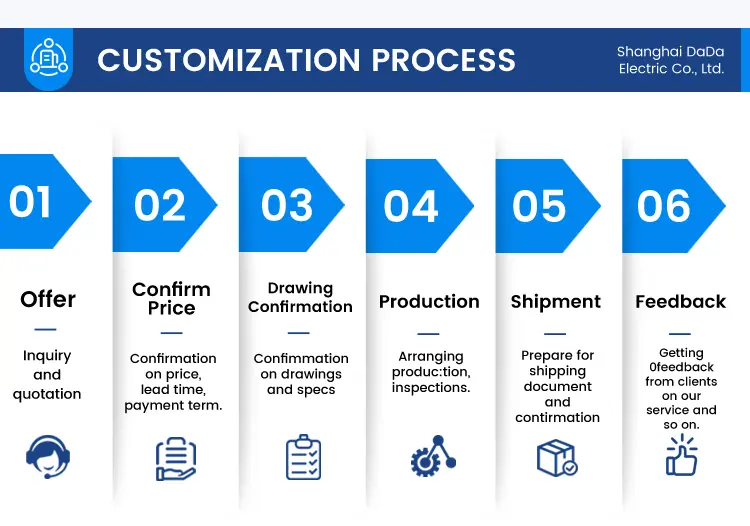

Zamawianie i dostosowywanie

Posiadamy duże możliwości OEM/ODM i możemy opracowywać i wytwarzać produkty w oparciu o rysunki techniczne i specyfikacje.

Wysyłka i logistyka

Posiadamy duże doświadczenie w eksporcie. Możemy zorganizować dla Ciebie wszystkie procedury związane z wysyłką, dokumentacją i odprawą celną eksportową.

Często zadawane pytania

P1: Co sprawia, że ​​DAM3 jest „kompaktowym” wyłącznikiem MCCB?

A1: Jego konstrukcja mechaniczna jest o 25–30% mniejsza niż standardowe wyłączniki MCCB w tym samym zakresie prądowym – co osiągnięto dzięki zoptymalizowanym komorom łukowym, kompaktowym wyzwalaczom i wydajnemu prowadzeniu szyn zbiorczych – przy jednoczesnym zachowaniu pełnej zdolności wyłączania 70 kA.

P2: Czy kompaktowy wyłącznik MCCB 32 A jest dostępny w wersji 3-biegunowej?

A2: Tak! Kompaktowy wyłącznik kompaktowy serii DAM3 oferuje konfiguracje 2P, 3P i 4P w całym zakresie 16A–1600A, w tym popularne wartości znamionowe, takie jak 32A, 63A, 100A i 160A.

P3: Czy mogę używać tych samych akcesoriów co DAM1?

A3: Oczywiście – wszystkie akcesoria wewnętrzne i zewnętrzne (wyzwalacze wzrostowe, styki pomocnicze, wyzwalacze podnapięciowe itp.) są w pełni kompatybilne z serią DAM1, co upraszcza inwentaryzację.

P4: Czy kompaktowy rozmiar wpływa na skuteczność niszczenia?

A4: Nie. Pomimo niewielkich rozmiarów, DAM3 zapewnia zdolność przerywania do 70 kA przy 415 V — przewyższając wielu większych konkurentów — dzięki zaawansowanej technologii gaszenia łuku.

P5: Dlaczego warto wybrać CDADA, a nie inne marki „mini” MCCB?

A5: CDADA wyróżnia się, ponieważ:

● Prawdziwy zasięg wysokiego prądu (do 1600 A w kompaktowej obudowie)

● Zdolność wyłączania 70 kA w wybranych modelach (rzadko w przypadku „mini” wyłączników różnicowoprądowych)

● Pełny ekosystem akcesoriów i kompatybilność z DAM1

● Globalny nacisk na zgodność (IEC, CE, RoHS)

● Wsparcie ukierunkowane na OEM: dokumentacja w języku angielskim, szybkie pobieranie próbek, ceny hurtowe
