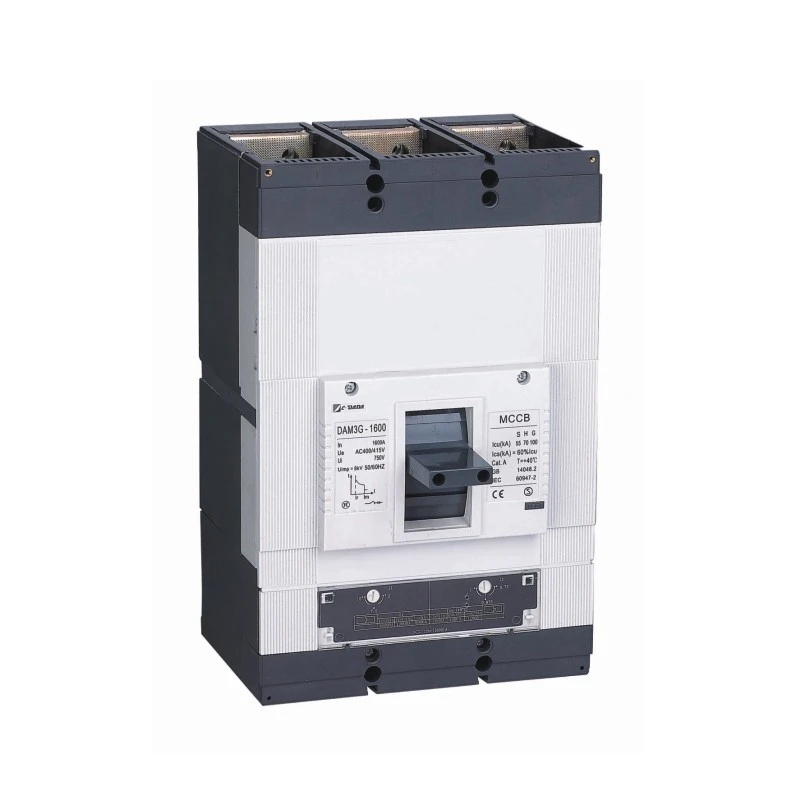

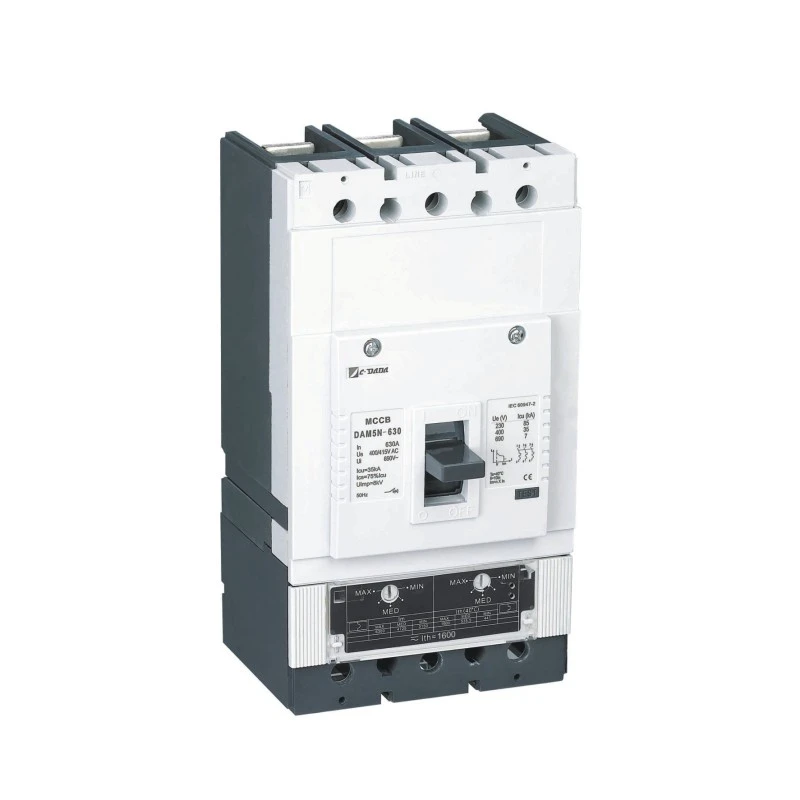

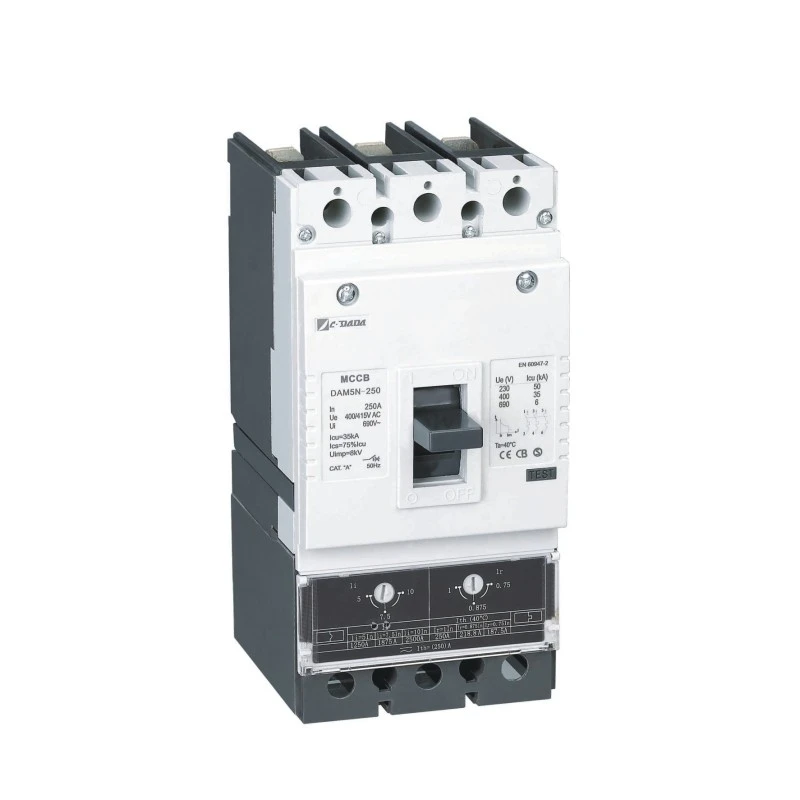

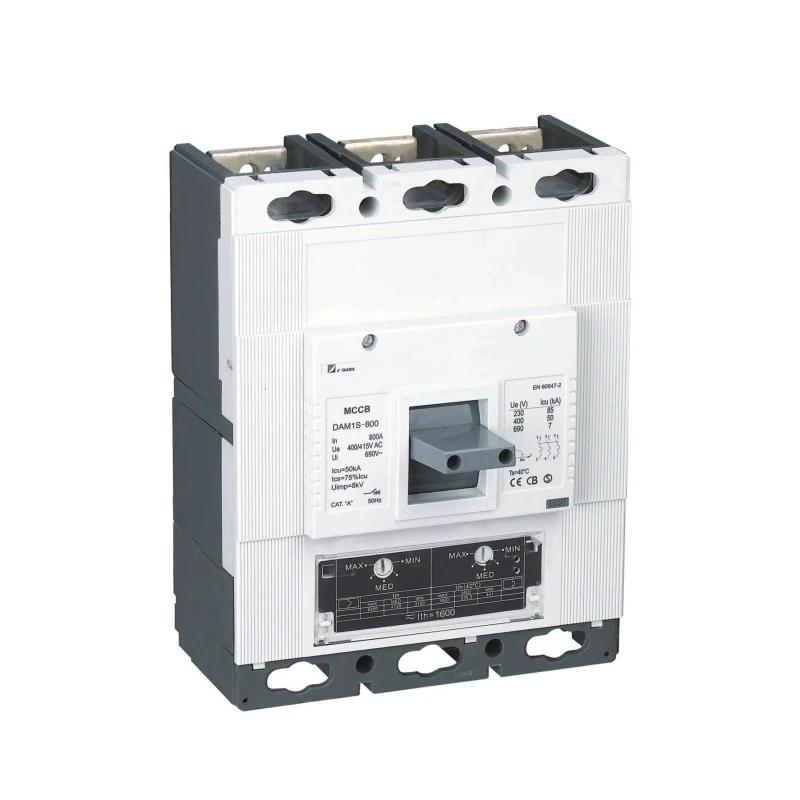

Termomagnetyczny regulowany wyłącznik MCCB

Regulowane termomagnetycznie wyłączniki MCCB serii CDADA DAM1, zaprojektowane przez Shanghai DADA Electric, niezawodnego dostawcę, oferują w pełni konfigurowalne zabezpieczenia przed przeciążeniami i zwarciami w wymagających zastosowaniach niskiego napięcia. Ten wyłącznik 3P/4P, o wartości znamionowej do 1600 A przy 400 V/415 V, oferuje niezależną regulację progów zadziałania termicznego (70–100% In) i magnetycznego (5–10 × In), umożliwiając optymalną koordynację w złożonych systemach dystrybucyjnych.

Posiada certyfikaty CE, CB, ASTA, KEMA, SEMKO i RoHS, spełnia światowe standardy bezpieczeństwa i ochrony środowiska, co czyni go idealnym rozwiązaniem dla producentów OEM, wykonawców i integratorów systemów na całym świecie.

Zalety

★ Szeroki zakres: 160A do 1600A (AC)

★ Kompaktowe wymiary

★ Regulowane ustawienie temperatury (70-100%).

★ Regulowane ustawienie magnetyczne (5-10 razy) w.

★ Przepis na przycisk „Wciśnij, aby wyzwolić”.

★ Oddzielne styki główne i łukowe

★ Szeroka gama akcesoriów.

Kluczowe dane techniczne

Model: Seria DAM1 – wyłącznik MCCB z regulacją termiczno-magnetyczną

Typ: wyłącznik automatyczny w obudowie formowanej (MCCB)

Bieguny: 3P / 4P

Napięcie znamionowe (Ue): 400 V / 415 V AC

Zakres prądu znamionowego: 160A – 1600A

Regulacja termiczna: 70% – 100% In (zabezpieczenie przed przeciążeniem)

Regulacja magnetyczna: 5× – 10× In (wyzwolenie natychmiastowe zwarciowe)

Certyfikaty: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Test Icu:O-t-CO (O:Manewr Otwarcia,CO:Manewr Zamknięcia-Otwarcia,t:Czas oczekiwania)

● Ics: test O-t-CO-t-CO (O: manewr otwarcia, CO: manewr zamknięcia-otwarcia, t: czas oczekiwania)

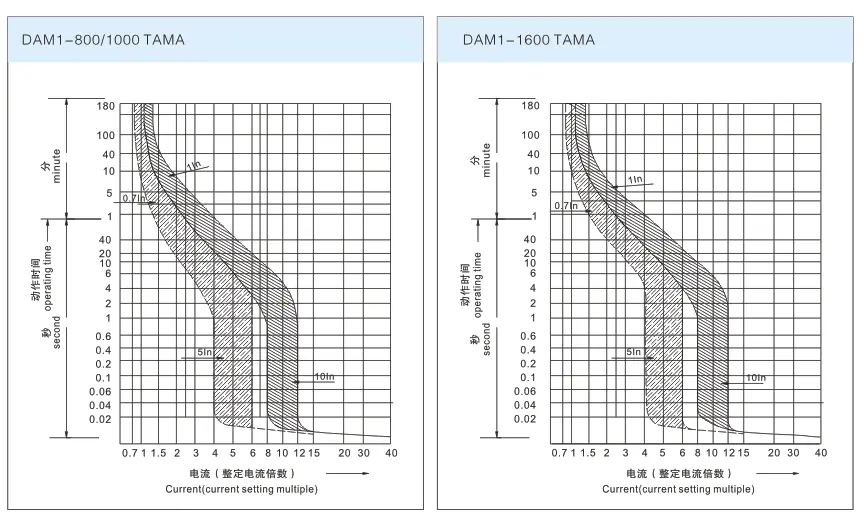

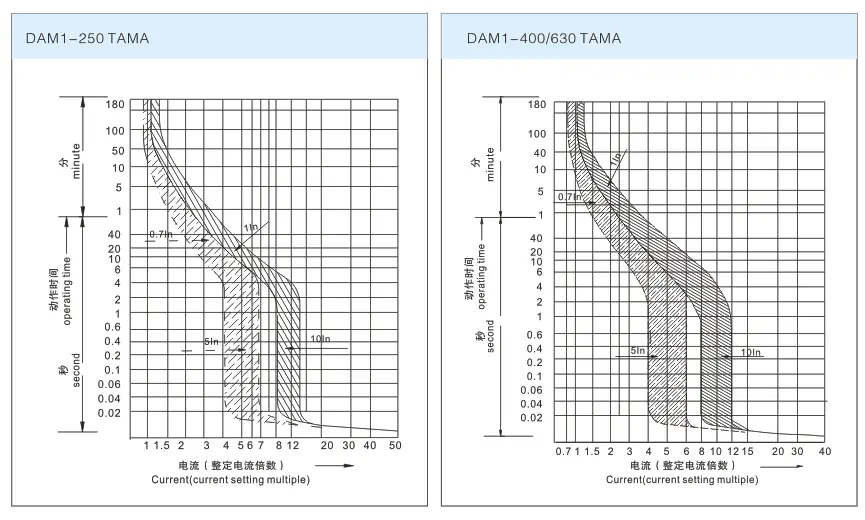

Krzywa charakterystyczna dla TAMA MCCB.

Dlaczego warto wybrać CDADA?

★ Inżynieria precyzyjna
W przeciwieństwie do standardowych wyłączników MCCB ze stałymi krzywymi wyzwalania, regulowana termomagnetycznie konstrukcja CDADA pozwala inżynierom na precyzyjne dostrojenie zabezpieczenia w celu dopasowania parametrów znamionowych kabli i wyposażenia podłączonego na odpływie, redukując uciążliwe wyłączenia i poprawiając selektywność systemu.

★ Globalna zgodność, lokalne wsparcie
Dzięki certyfikatom ASTA (Wielka Brytania), KEMA (Holandia), CE (UE), CB (globalny) i RoHS produkty CDADA są akceptowane w ponad 60 krajach — przy wsparciu szybkiego wsparcia technicznego z Szanghaju.

★ Dobra przewaga materialna

Mamy ścisły system zarządzania dostawcami i surowcami. Zwykle wybieramy materiał najlepszej jakości na wyłączniki.

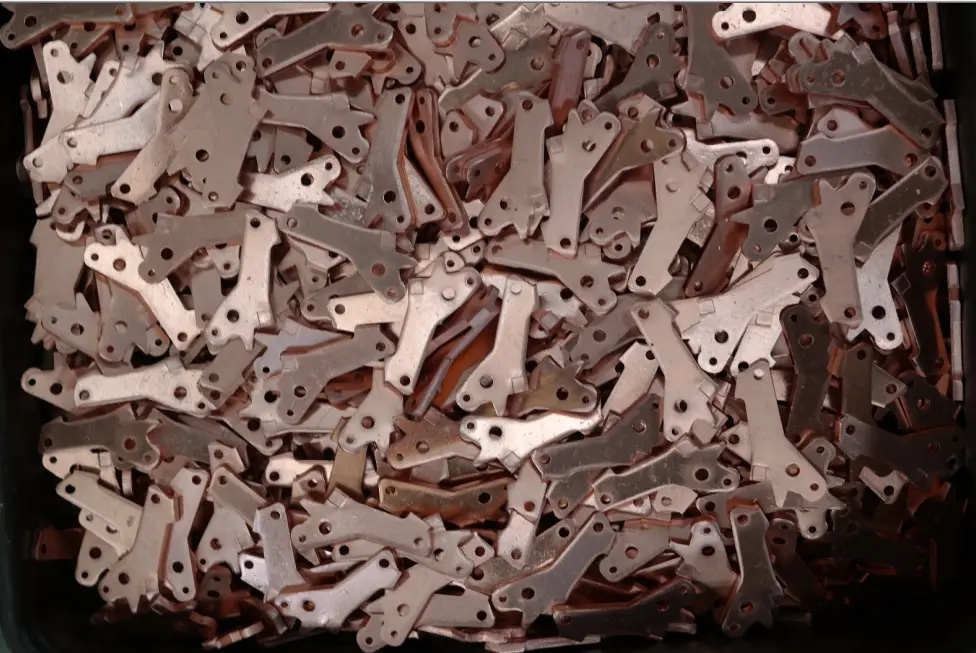

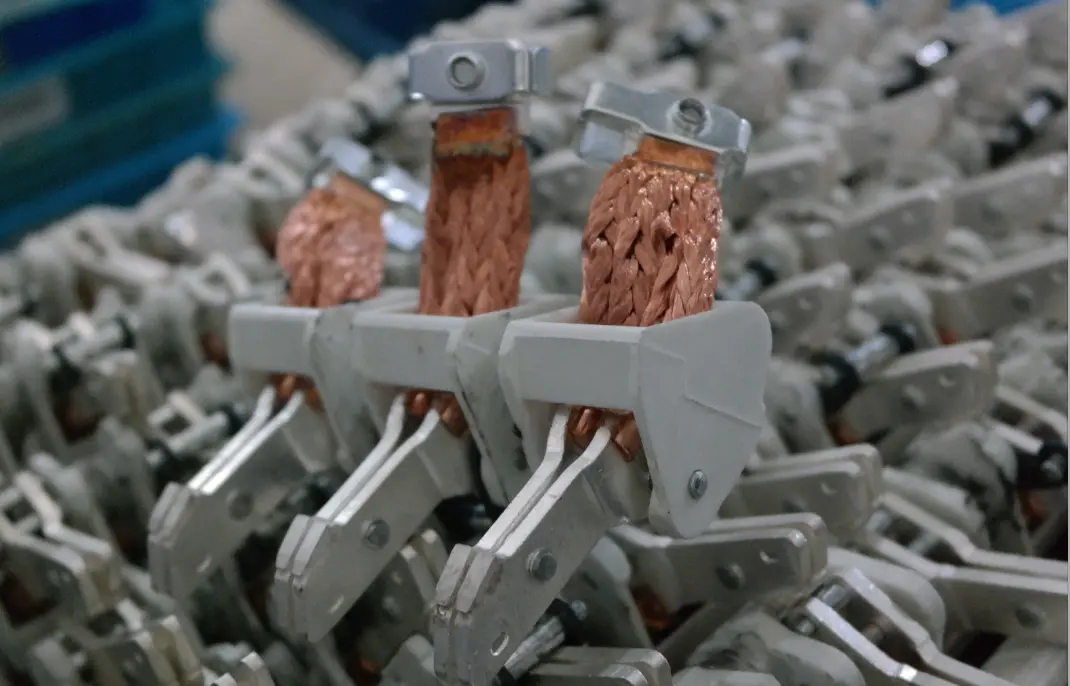

1) Zastosowana miedź T2>99,9%,

2) Srebrny styk (punkt ruchomy: 50%, punkt stacjonarny: 85%),

3) W wale centralnym zastosowano BMC-1 ((włókno szklane: 25%, najwyższa żywica, najwyższa intensywność).

4) Pokrywa i korpus BMC (włókno szklane: 22%, wyższa żywica, większa intensywność)

★ Przyjazny dla OEM i modernizacji
Kompaktowe wymiary umożliwiają bezpośrednią wymianę starszych wyłączników bez przeprojektowywania panelu. Akcesoria modułowe ułatwiają przyszłe aktualizacje.

✅Opłacalna ochrona
Możliwość regulacji eliminuje potrzebę magazynowania wielu wyłączników o stałej wartości znamionowej — jedna jednostka CDADA DAM1 obsługuje wiele scenariuszy obciążenia.

Typowe zastosowania

★ Przemysłowe centra sterowania silnikami (MCC) – Dopasuj prąd rozruchowy silnika bez wyłączania

★ Panele PDU dla centrów danych – skoordynowane z profilami obciążenia IT

★ Systemy energii odnawialnej – Dostosuj się do zmiennych warunków produkcji energii słonecznej/wiatrowej

★ Platformy morskie i offshore – Niezawodna praca w trudnych warunkach

★ Podstacje budynków komercyjnych – Optymalizacja ochrony HVAC, wind i oświetlenia

Często zadawane pytania (FAQ)

P1: Co oznacza „regulowanie termomagnetyczne” w wyłączniku DAM1 MCCB?

A1: Oznacza to, że progi zadziałania przeciążenia (termicznego) i zwarcia (magnetycznego) można regulować ręcznie:

● Termiczne: 70%–100% prądu znamionowego (In)

● Magnetyczne: 5 do 10 razy In Umożliwia to niestandardowe krzywe ochrony dla konkretnego zastosowania.

P2: Czy termomagnetyczny wyłącznik MCCB 250 A jest dostępny w konfiguracji 3P?

A2: Tak – wszystkie regulowane modele DAM1 od 160A do 1600A są dostępne w wersjach 3P i 4P.

P3: Jak dostosować ustawienia podróży?

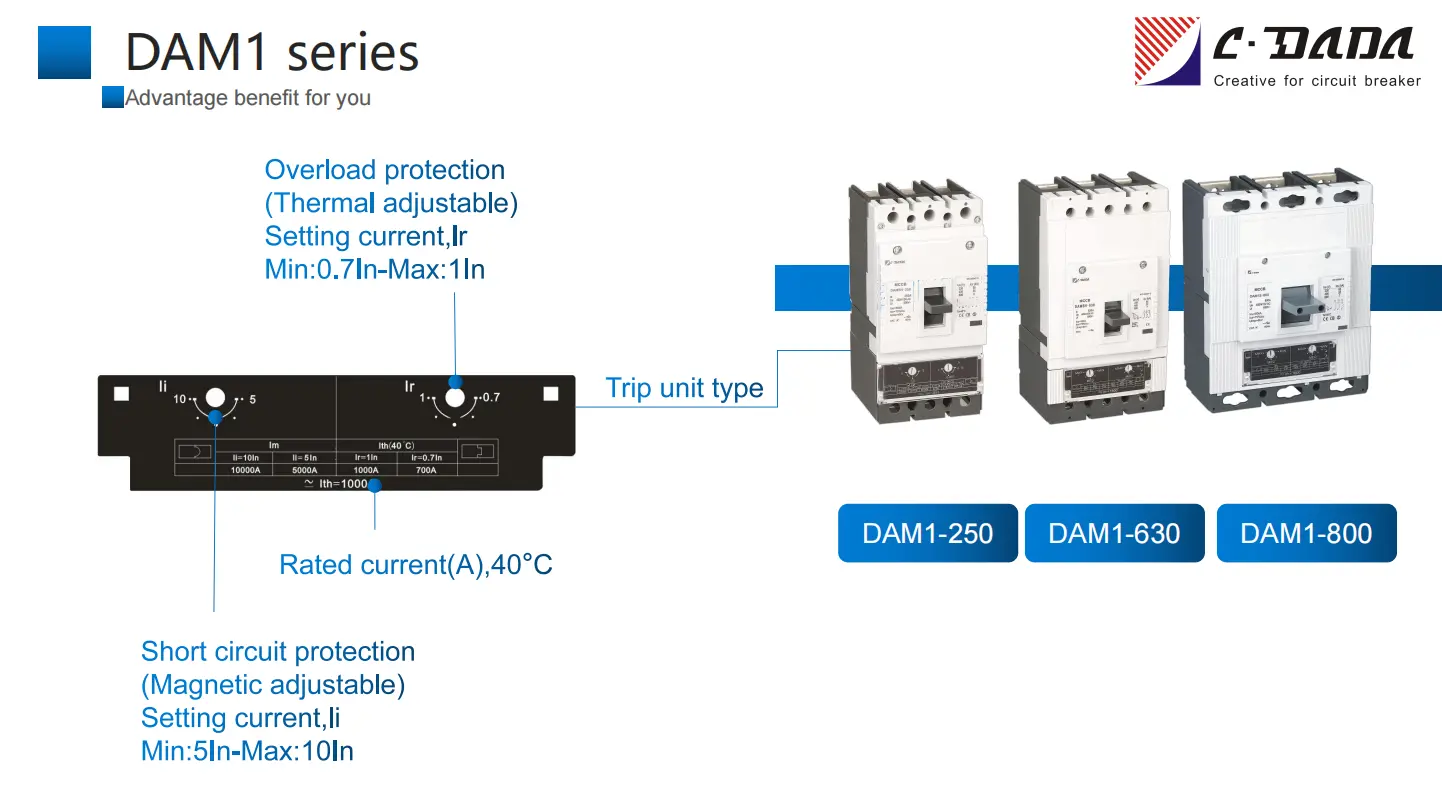

A3: Użyj dwóch zewnętrznych pokręteł lub otworów na śruby na panelu przednim: jednego do pomiaru termicznego (oznaczonego „Ir”), drugiego do magnetycznego (oznaczonego „Im”). Nie wymaga demontażu.

P4: Czy mogę przetestować wyłącznik bez powodowania rzeczywistej usterki?

Odpowiedź 4: Tak — wbudowany przycisk wyzwalający symuluje stan wyłączenia w celu weryfikacji działania podczas konserwacji.

P5: Dlaczego wybrać CDADA zamiast innych chińskich marek MCCB?

A5: CDADA wyróżnia się:

● Prawdziwa podwójna regulacja (wielu konkurentów oferuje jedynie regulację termiczną)

● Międzynarodowe certyfikaty (nie tylko CCC)

● Stała kontrola jakości (fabryka posiadająca certyfikat ISO 9001)

● Dokumentacja techniczna w języku angielskim dla projektów globalnych
