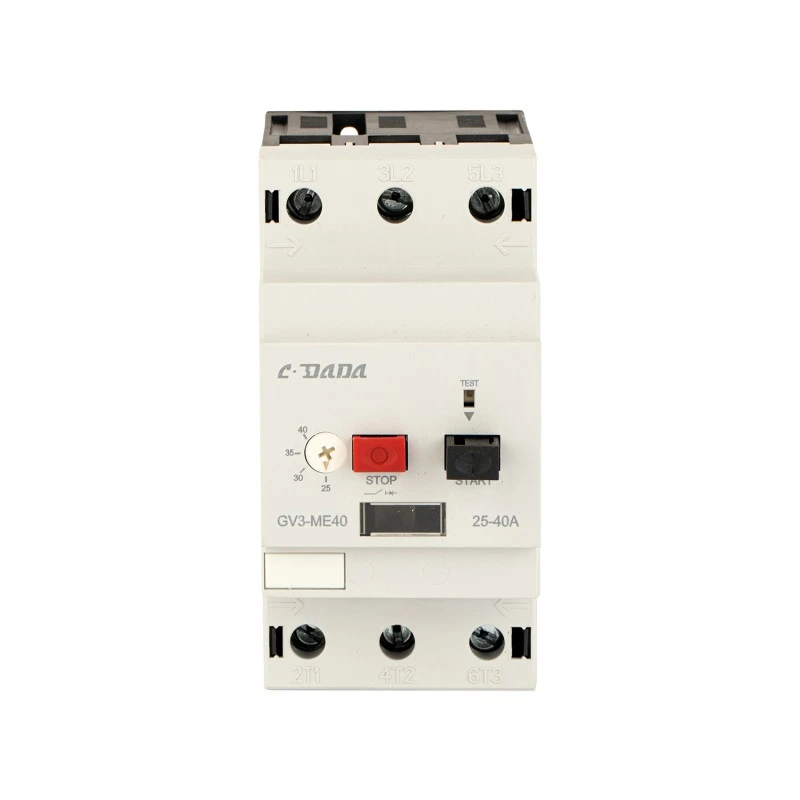

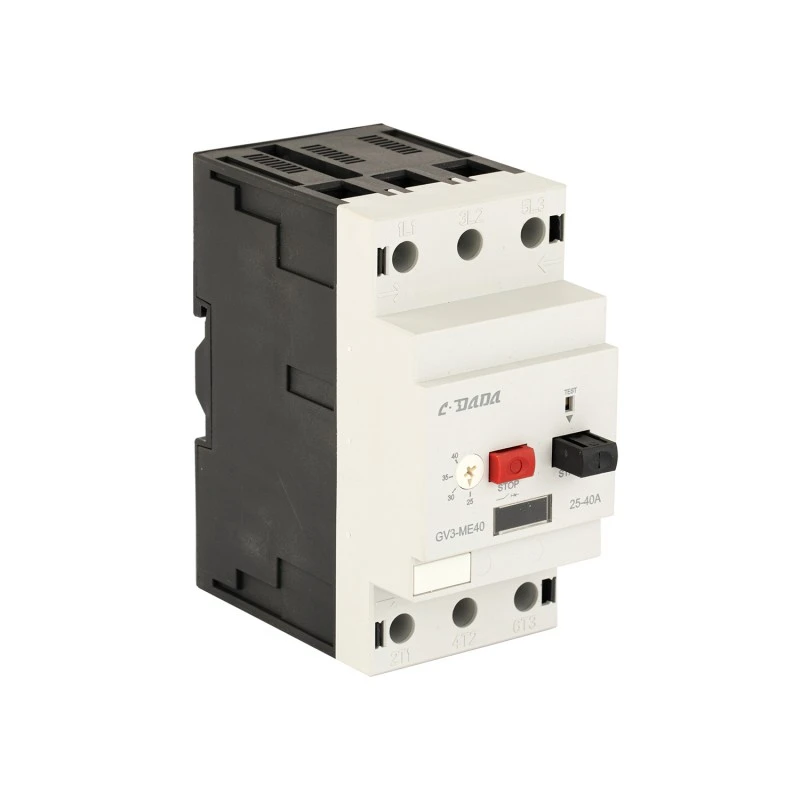

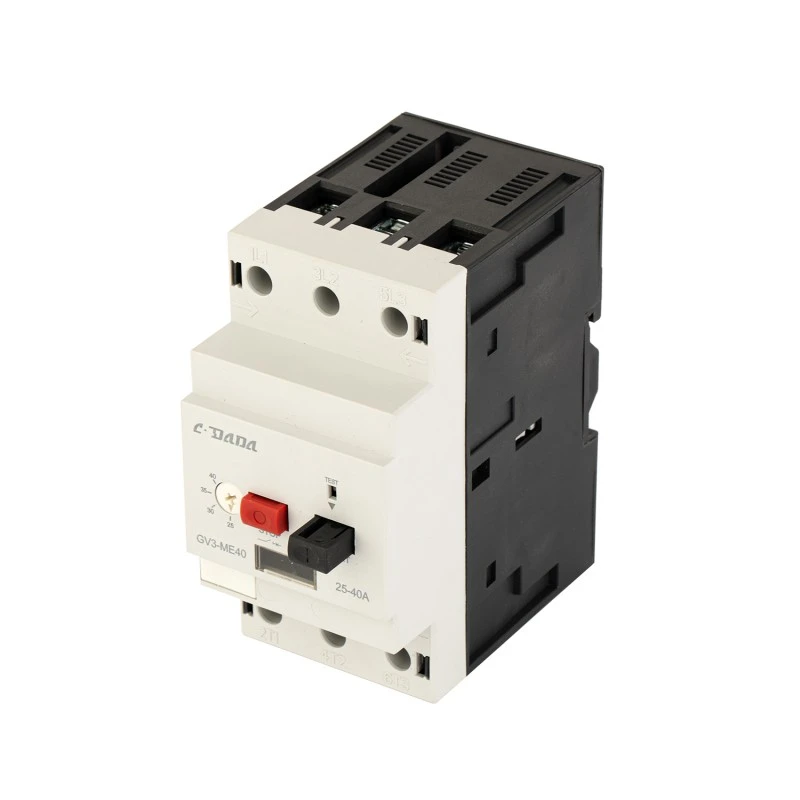

Wyłącznik ochronny silnika GV3 80A

Zapewnij niezawodną ochronę silnika za pomocą wyłącznika zabezpieczającego silnik CDADA GV3 80A, będącego częścią zaawansowanej serii GV2 GV3 zaprojektowanej przez Shanghai DADA Electric CO., LTD. Zaprojektowany na platformie technologicznej nowej generacji, wykorzystującej w pełni zautomatyzowany sprzęt produkcyjny i testujący, ten wyłącznik ochronny silnika (MPCB) zapewnia kompleksową ochronę silników w wymagających środowiskach przemysłowych.

Dzięki zakresowi prądu nastawczego od 25 A do 80 A zapewnia zabezpieczenie przed przeciążeniem termicznym, zabezpieczenie przed zwarciem, wykrywanie utraty fazy i funkcję izolacji – wszystko zintegrowane w jednym, solidnym urządzeniu. Certyfikowany zgodnie ze standardami CE, charakteryzujący się znamionowym napięciem izolacji 690 V i możliwością wykonania 110 000 operacji mechanicznych i elektrycznych, GV3 MPCB jest idealny do zastosowań takich jak pompy, wentylatory, sprężarki, przenośniki i systemy HVAC. Kompensacja temperatury zapewnia stałą wydajność w różnych warunkach otoczenia, a opcjonalne akcesoria, takie jak styki pomocnicze, wyzwalacz podnapięciowy i wyzwalacz wzrostowy, zwiększają funkcjonalność i bezpieczeństwo.

Kluczowe dane techniczne

Seria modeli: GV3 MPCB 80A

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

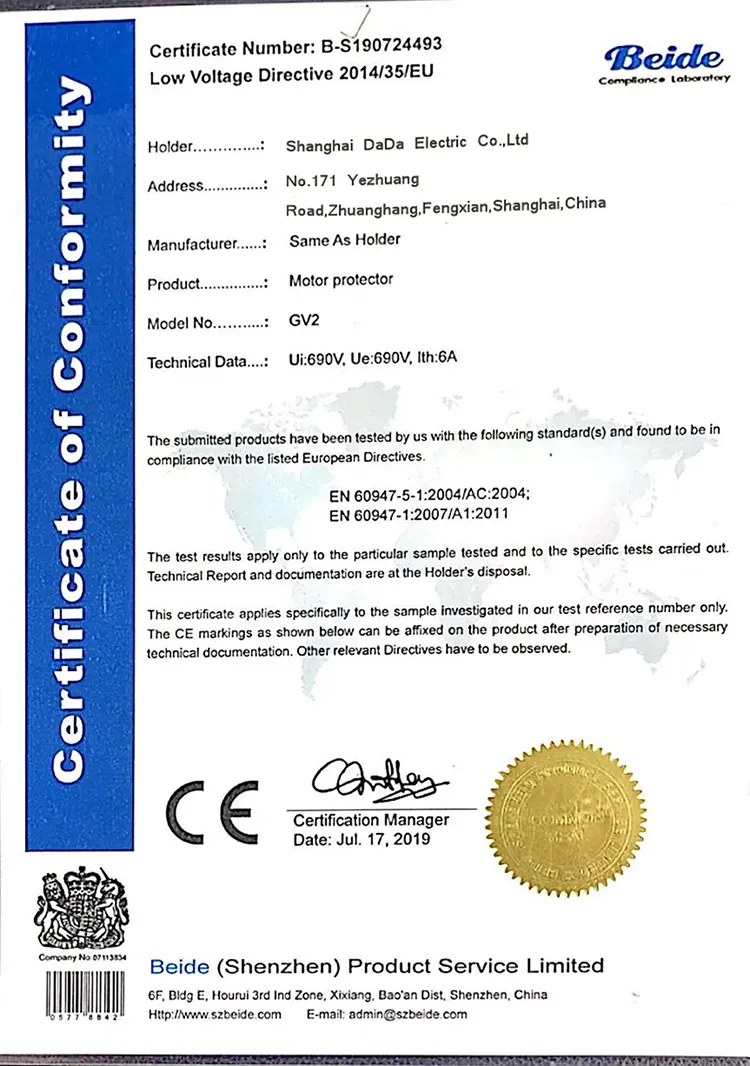

Certyfikacja: CE

Ustawianie zakresu prądu: 25A – 80A (regulowane za pomocą pokrętła)

Ocena ramy: 80A

Znamionowe napięcie robocze: 690 V AC

Znamionowe napięcie izolacji (Ui): 690 V

Impulsowe napięcie wytrzymywane (Uimp): 6000 V

Częstotliwość robocza: 50/60 Hz

Klasa wyzwalania: 10A (standard dla silników ogólnego przeznaczenia)

Funkcje ochronne:

★ Zabezpieczenie przed przeciążeniem termicznym

★ Zabezpieczenie zwarciowe

★ Ochrona przed utratą fazy

★ Funkcja izolacji (widoczna przerwa)

★ Wbudowana kompensacja temperatury

Żywotność mechaniczna: 110 000 operacji

Trwałość elektryczna (AC-3, 400 V): 110 000 operacji

Moment dokręcania: 1,7 N·m

Rodzaj operacji: Przycisk WŁ./WYŁ. z wyraźnym wskaźnikiem wyłączenia

Montaż: szyna DIN 35mm

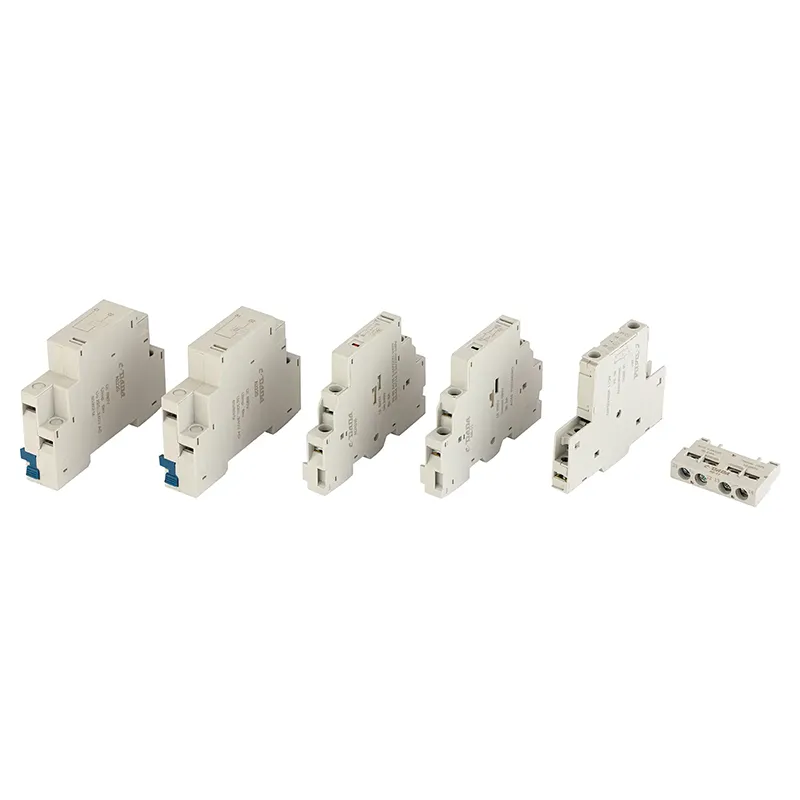

Akcesoria:

Styk pomocniczy AE do przodu

Styk pomocniczy boczny AN

Wyzwalacz podnapięciowy AU

Wyzwalacz AS

Wymiar zarysu

Dlaczego warto wybrać wyłącznik ochronny silnika CDADA GV3 80A?

★ Kompleksowa ochrona

Łączy wyłącznik automatyczny + przekaźnik przeciążeniowy termiczny + izolator w jednym urządzeniu — zmniejsza przestrzeń na panelu i złożoność okablowania.

★ Wysoka trwałość i niezawodność

110 000 cykli mechanicznych/elektrycznych zapewnia długotrwałą wydajność nawet w ciężkich warunkach.

★ Kompensacja temperatury

Wbudowana kompensacja termiczna zapewnia dokładne wyłączenie niezależnie od wahań temperatury otoczenia.

★ Konstrukcja oszczędzająca miejsce

Kompaktowa konstrukcja montowana na szynie DIN sprawia, że ​​idealnie nadaje się do przemysłowych paneli sterowania i maszyn OEM, gdzie przestrzeń jest na wagę złota.

★ Pełny ekosystem akcesoriów

Obsługuje AE (pomocnictwo do przodu), AN (pomocnictwo boczne), AU (wyzwalacz podnapięciowy), AS (wyzwalacz wzrostowy) – umożliwiając zdalną sygnalizację, automatyczne wyłączanie lub integrację ze sterownikiem PLC.

★ Globalna zgodność

Certyfikat CE przy napięciu 690 V — odpowiedni na rynki międzynarodowe, w tym w Europie, Azji, Afryce i Ameryce Łacińskiej.

★ nasze fabryki pomyślnie przeszły audyty renomowanych agencji zewnętrznych, takich jak SGS/Intertek/TUV/KEMA. Raporty z audytu są dostępne dla kwalifikujących się potencjalnych partnerów.

Typowe zastosowania

Silniki przemysłowe: pompy, wentylatory, sprężarki, przenośniki

Systemy HVAC: Duże agregaty chłodnicze, urządzenia wentylacyjne

Maszyny OEM: maszyny pakujące, sprzęt do przetwarzania żywności

Automatyka budynku: urządzenia pomocnicze do wind, duże elementy sterujące wentylacją

Projekty modernizacyjne: Wymiana bezpieczników + przekaźników termicznych na zintegrowany MPCB

Często zadawane pytania

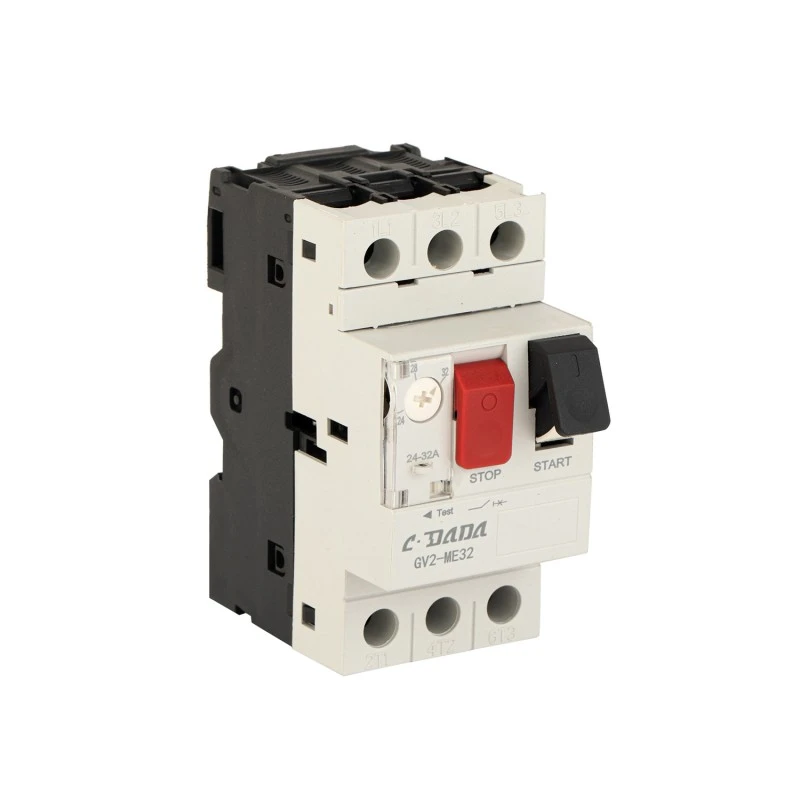

P1: Jaka jest różnica pomiędzy wyłącznikami ochronnymi silnika GV2 i GV3 80A?

A1: Seria GV3 została zaprojektowana dla wyższych prądów znamionowych (do 80A), podczas gdy seria GV2 obejmuje niższe prądy (do 32A). GV3 nadaje się do większych silników i większych obciążeń.

P2: Czy mogę używać GV3 MPCB do silników jednofazowych?

A2: Tak, ale jest przeznaczony głównie do silników trójfazowych. W przypadku zastosowań jednofazowych należy rozważyć serię GV2, która jest bardziej dostosowana do mniejszych silników.

P3: Czy GV3 MPCB ma wbudowaną kompensację temperatury?

A3: Tak! Mechanizm przeciążenia termicznego obejmuje kompensację temperatury, zapewniając stałą skuteczność wyłączania w szerokim zakresie temperatur otoczenia – od chłodni po gorące fabryki.

P4: Ile operacji może obsłużyć GV3, zanim będzie konieczna wymiana?

A4: Trwałość mechaniczna jest oceniana na 110 000 operacji, a trwałość elektryczna (AC-3, 400 V) również wynosi 110 000 operacji, co czyni go bardzo trwałym przy ciągłym użytkowaniu w warunkach przemysłowych.

P5: Dlaczego warto wybrać CDADA GV3 zamiast innych marek?

A5: CDADA oferuje:

● Zaawansowana automatyzacja produkcji → wysoka jakość i spójność

● Solidny certyfikat CE ze szczegółowymi raportami z testów

● Szeroka gama akcesoriów (AE/AN/AU/AS) zwiększających funkcjonalność

● Konkurencyjne ceny bez utraty jakości

● Szybka dostawa i wsparcie techniczne dla producentów OEM i dystrybutorów
