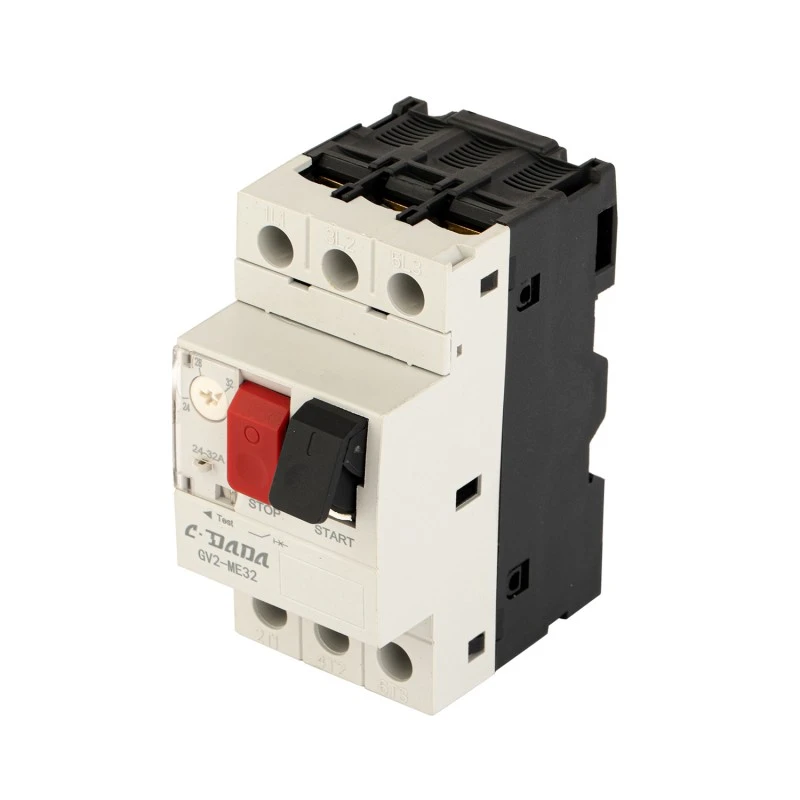

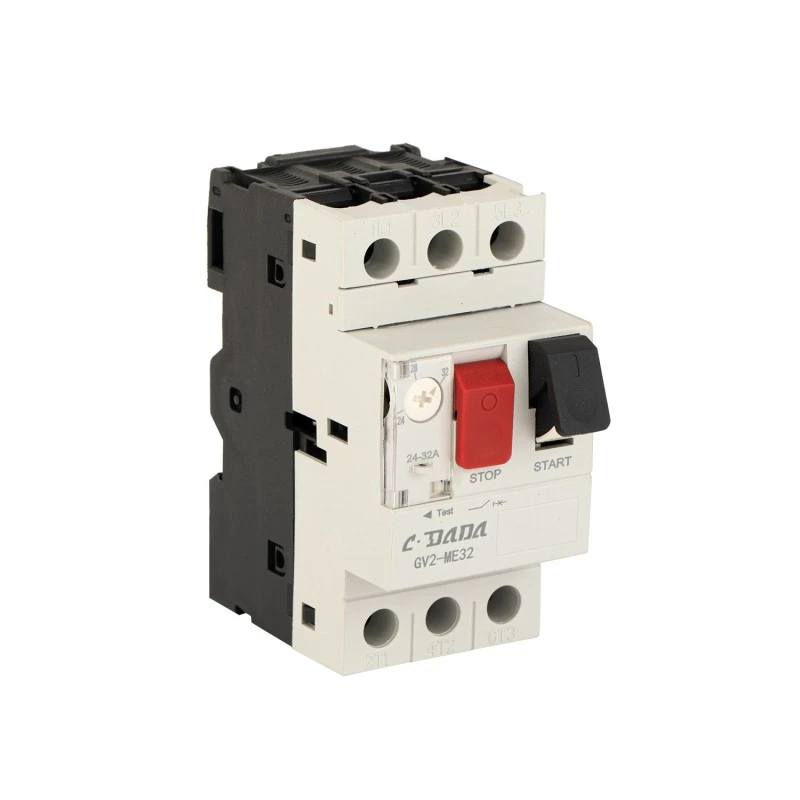

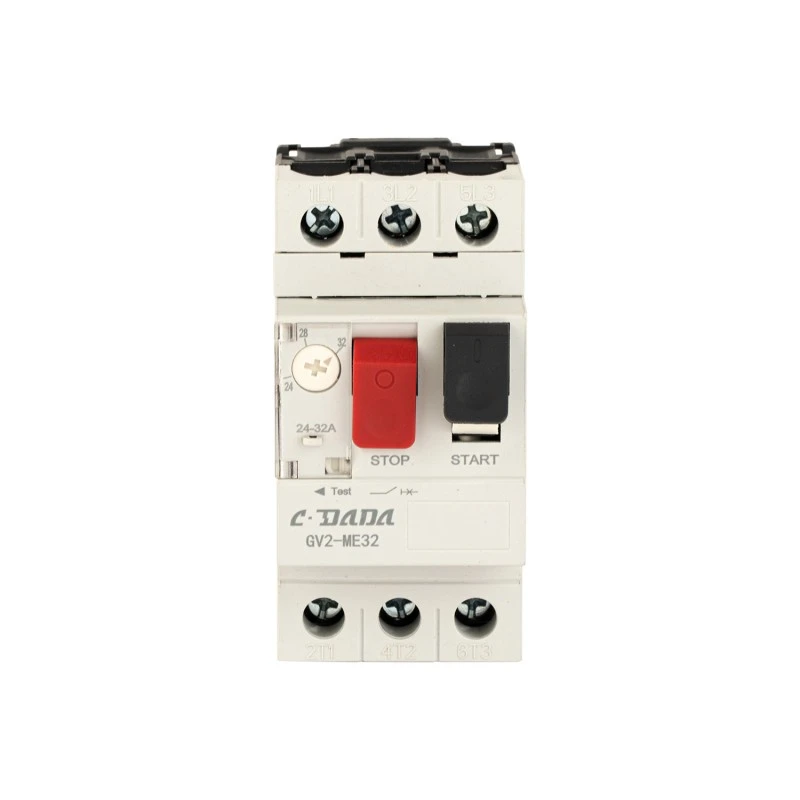

Wyłącznik ochronny silnika GV2 2P

Uprość ochronę silnika za pomocą wyłącznika zabezpieczającego silnik CDADA GV2 2P (MPCB), wysoce precyzyjnego, kompaktowego rozwiązania zaprojektowanego przez Shanghai DADA Electric CO., LTD. wykorzystując platformę technologiczną nowej generacji i w pełni zautomatyzowaną produkcję. Zaprojektowany do jednofazowych lub dwufazowych obwodów silników, GV2 2P integruje funkcje przeciążenia, zwarcia, utraty fazy (w zastosowaniach 3-fazowych, gdy są używane w zestawach) i funkcje izolacji w jednym urządzeniu montowanym na szynie DIN.

Dzięki regulowanemu zakresowi ustawień od 0,1 A do 32 A, kompensacji termicznej dla zmian temperatury otoczenia i znamionowemu napięciu izolacji 690 V, zapewnia niezawodną ochronę małych silników w pompach, wentylatorach, sprężarkach, przenośnikach i systemach HVAC. Certyfikowany zgodnie ze standardami CE, oferujący 110 000 operacji mechanicznych i elektrycznych oraz wyposażony w opcjonalne akcesoria, takie jak styki pomocnicze, wyzwalacz wzrostowy i wyzwalacz podnapięciowy, CDADA GV2 MPCB zapewnia wydajność klasy przemysłowej w oszczędzającym miejsce formacie 2-biegunowym.

Kluczowe dane techniczne

Seria modeli: GV2 2P MPCB

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

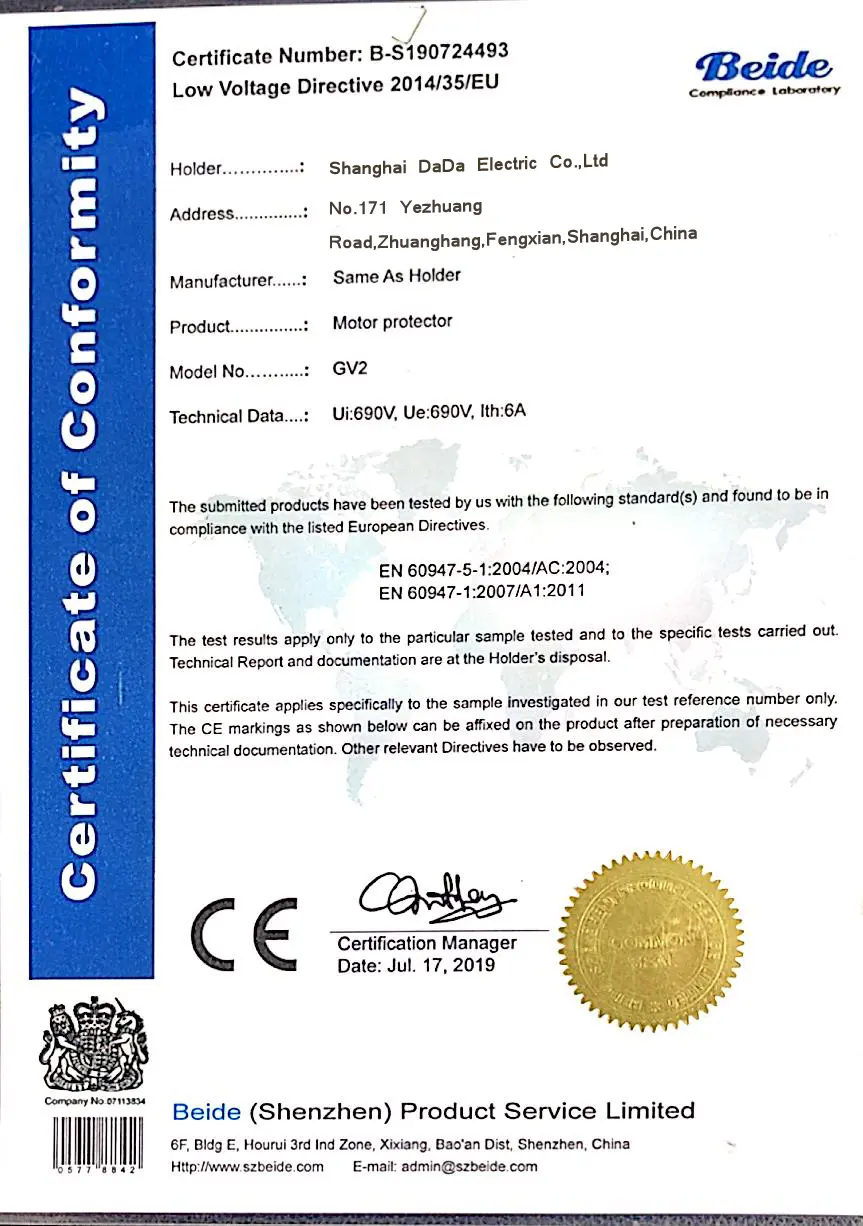

Certyfikacja: CE

Bieguny: 2P (idealne do silników jednofazowych lub jako część zestawu zabezpieczającego 3-fazowego)

Ustawianie zakresu prądu: 0,1 A – 32 A (regulowane za pomocą pokrętła)

Ocena ramy: 32A

Znamionowe napięcie robocze: 690 V AC

Znamionowe napięcie izolacji (Ui): 690 V

Impulsowe napięcie wytrzymywane (Uimp): 6000 V

Częstotliwość robocza: 50/60 Hz

Klasa wyzwalania: 10A (standard dla silników ogólnego przeznaczenia)

Funkcje ochronne:

★ Zabezpieczenie przed przeciążeniem termicznym

★ Zabezpieczenie zwarciowe

★ Zabezpieczenie przed utratą fazy* (*w przypadku użycia w konfiguracji 3-biegunowej lub zestawie skoordynowanym)

★  Funkcja izolacji (widoczna przerwa)

★ Wbudowana kompensacja temperatury

Żywotność mechaniczna: 110 000 operacji

Trwałość elektryczna (AC-3, 400 V): 110 000 operacji

Moment dokręcania: 1,7 N·m

Rodzaj operacji: Przycisk WŁ./WYŁ. z wyraźnym wskaźnikiem wyłączenia

Montaż: szyna DIN 35mm

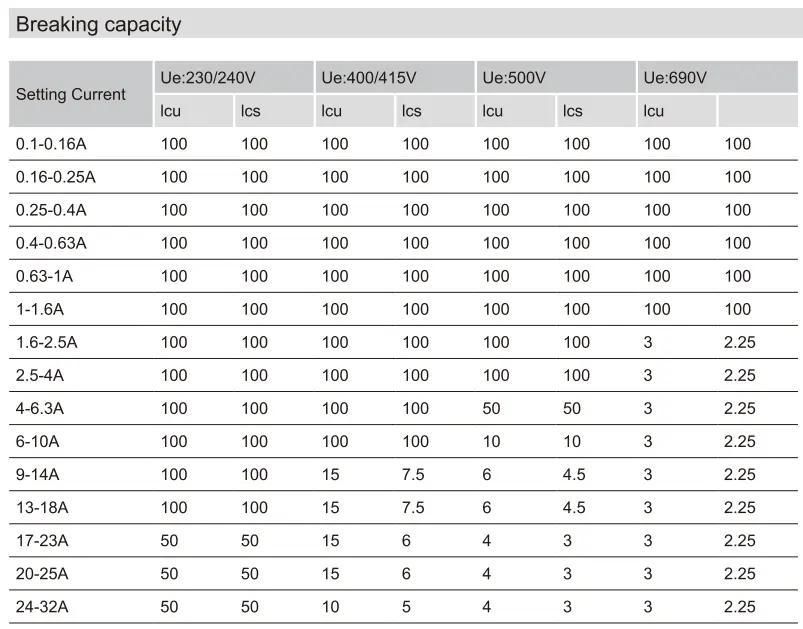

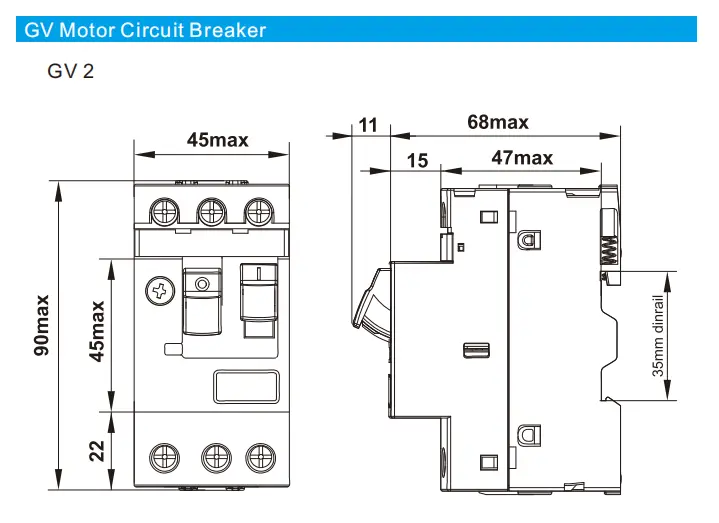

Karta danych technicznych

Dlaczego warto wybrać wyłącznik ochronny silnika CDADA GV2 2P?

★ Kompleksowa ochrona silnika

Łączy wyłącznik automatyczny + przekaźnik przeciążeniowy termiczny + izolator — eliminuje potrzebę stosowania oddzielnych komponentów.

★ Precyzja i stabilność

Mechanizm z kompensacją temperatury zapewnia spójne wyzwalanie niezależnie od zmian otoczenia (np. gorące warsztaty lub zimne piwnice).

★ Wysoka trwałość

110 000 cykli mechanicznych/elektrycznych — przewyższa wielu konkurentów pod względem długoterminowej niezawodności.

★ Oszczędzająca miejsce konstrukcja 2P

Idealny do kompaktowych paneli sterowania, maszyn OEM i projektów modernizacyjnych, w których przestrzeń na panele jest ograniczona.

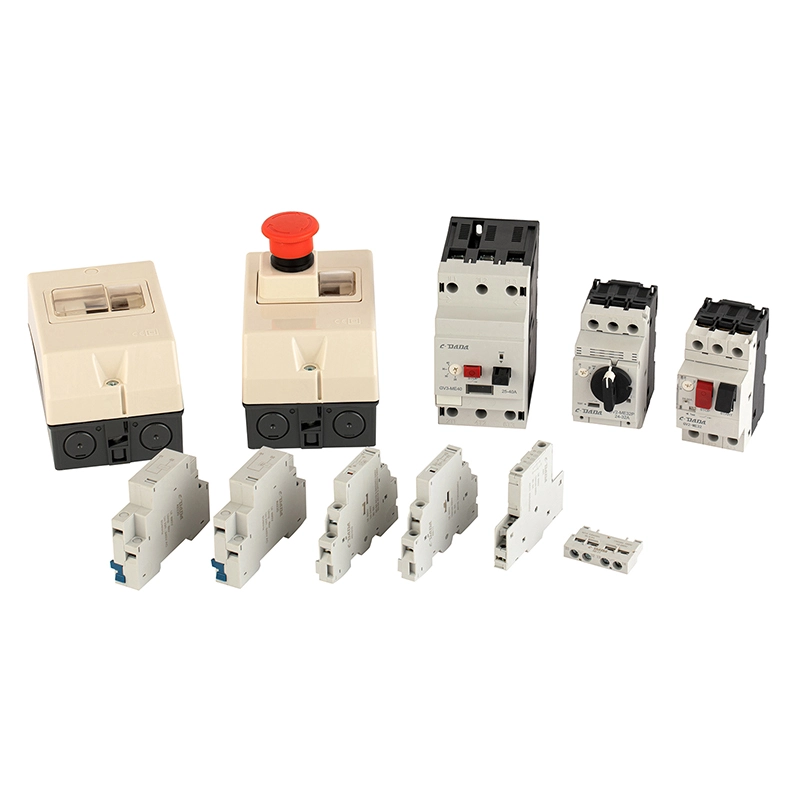

★ Pełny ekosystem akcesoriów

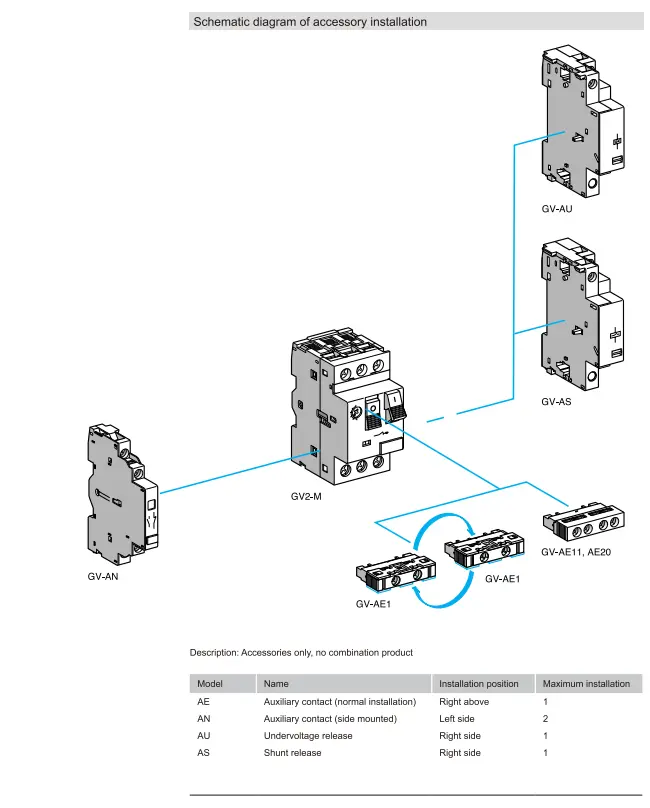

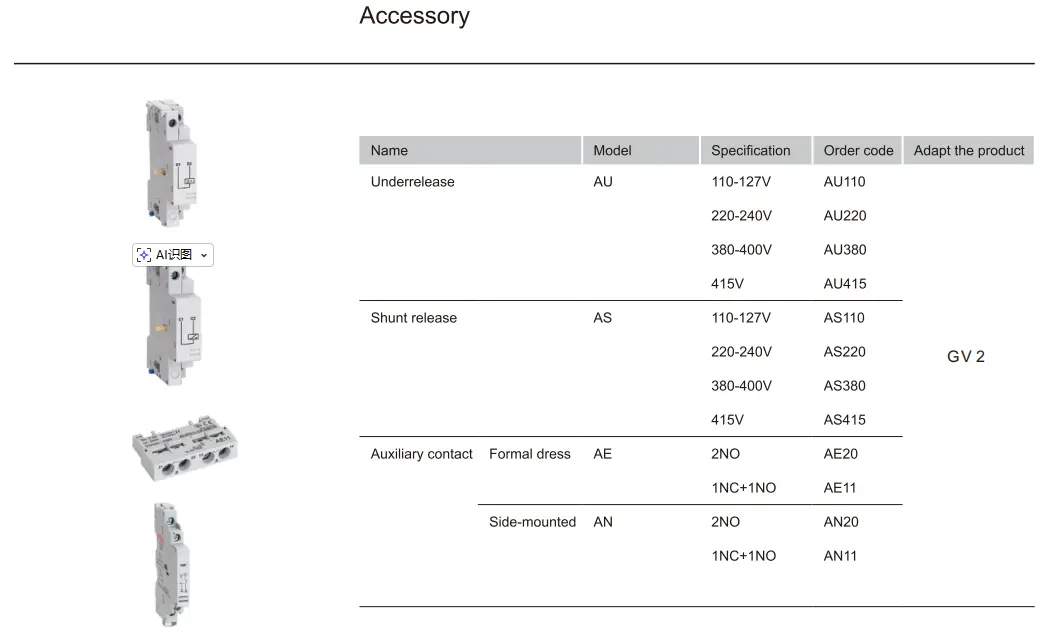

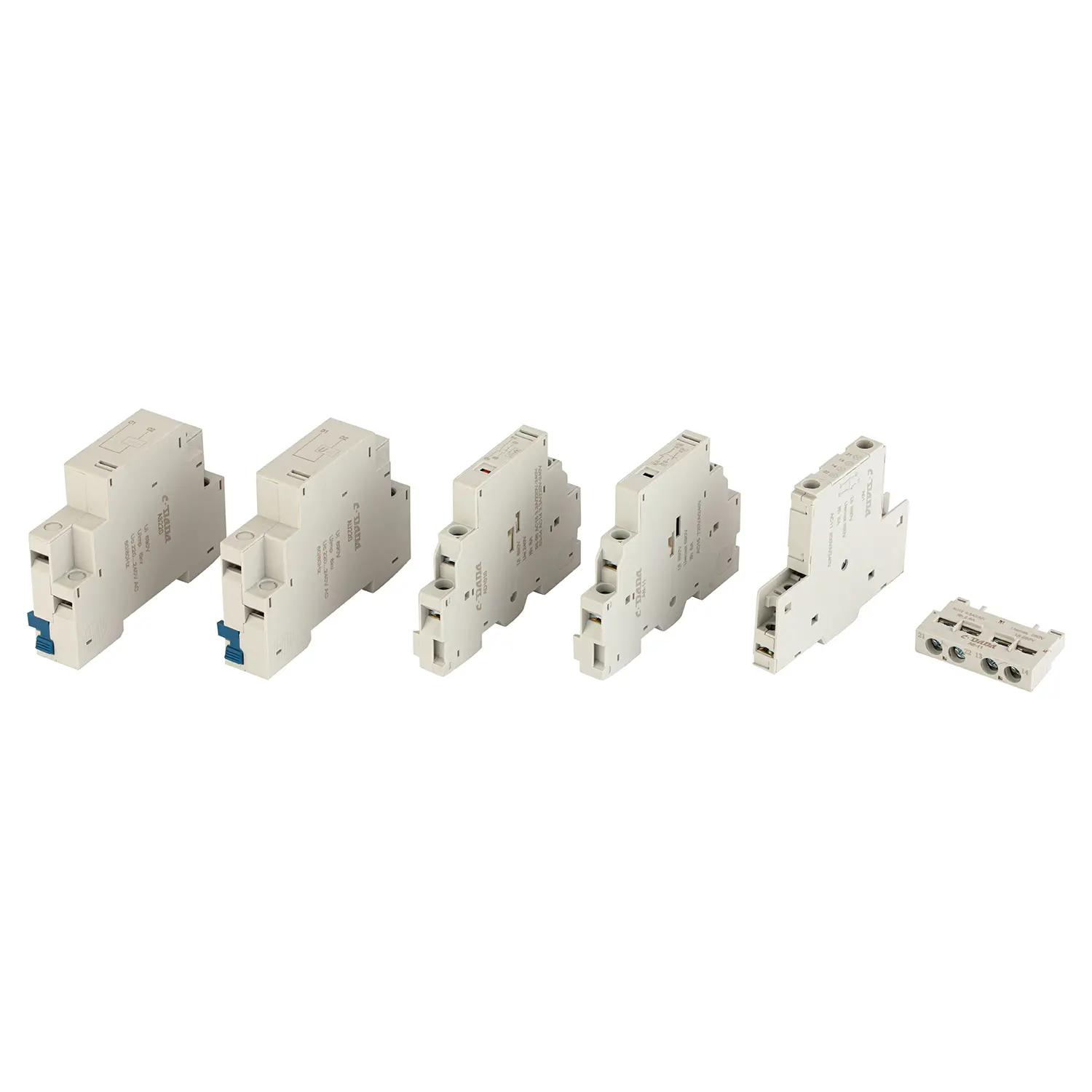

Obsługuje AE (przednie pomocnicze), AN (boczne pomocnicze), AU (wyzwalacz podnapięciowy), AS (wyzwalacz wzrostowy) – umożliwiając zdalną sygnalizację, automatyczne wyłączanie lub integrację ze sterownikiem PLC.

★  Globalna zgodność

Certyfikat CE na napięcie 690 V — odpowiedni na rynki europejskie, azjatyckie, afrykańskie i Ameryki Łacińskiej.

★ Spójność jest zapewniona dzięki zautomatyzowanemu sprzętowi produkcyjnemu, ustandaryzowanym procedurom operacyjnym, rygorystycznej kontroli materiałów przychodzących, testom w trakcie procesu i końcowym 100% testom funkcjonalnym pod kątem parametrów krytycznych.

Typowe zastosowania

Silniki jednofazowe: pompy, otwieracze bram garażowych, małe sprężarki

Maszyny OEM: maszyny pakujące, sprzęt do przetwarzania żywności

Systemy HVAC: klimakonwektory, małe agregaty chłodnicze

Automatyka budynku: urządzenia pomocnicze do wind, sterowanie wentylacją

Projekty modernizacyjne: Wymiana bezpieczników + przekaźników termicznych na zintegrowany MPCB

Często zadawane pytania

P1: Jaka jest różnica między MPCB a standardowym wyłącznikiem automatycznym?

A1: Wyłącznik ochronny silnika (MPCB), taki jak GV2, zapewnia:

● Regulowane zabezpieczenie przed przeciążeniem termicznym (dopasowane do FLC silnika)

● Magnetyczne zabezpieczenie zwarciowe

● Detekcja zaniku fazy (w wersjach 3P)

● Funkcja izolacji

→ Standardowe wyłączniki nadprądowe oferują jedynie zabezpieczenie przed zwarciem i stałym zabezpieczeniem przed przeciążeniem – nie są zoptymalizowane pod kątem silnika.

P2: Czy 2P GV2 może chronić silnik 3-fazowy?

Odpowiedź 2: Nie sam. W przypadku silników 3-fazowych potrzebne są trzy jednostki GV2 (po jednej na fazę) skoordynowane ze sobą lub należy zastosować 3P MPCB. Jednakże 2P GV2 jest idealny do silników jednofazowych lub obwodów sterujących.

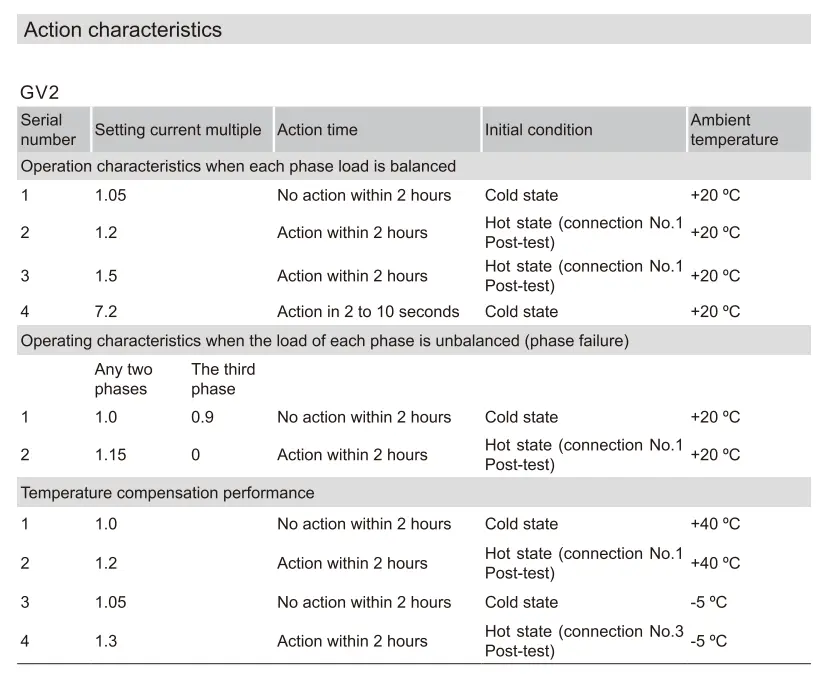

P3: Co oznacza „Klasa wyzwalania 10A”?

A3: Określa, jak szybko wyłącznik wyłączy się pod przeciążeniem. Klasa 10A oznacza, że ​​zadziała w ciągu 10 sekund przy 7,2× nastawionym prądzie – idealne rozwiązanie dla standardowych silników klatkowych bez wysokiego momentu rozruchowego.

P4: Czy naprawdę kompensuje temperaturę?

A4: Tak! Pasek bimetaliczny jest kompensowany termicznie, więc wyzwalanie pozostaje dokładne, niezależnie od tego, czy jest zainstalowany w magazynie o temperaturze 0°C, czy w obudowie o temperaturze 50°C.

P5: Dlaczego warto wybrać CDADA GV2 zamiast innych marek?

A5: CDADA oferuje:

● Prawdziwy certyfikat CE z raportami z testów

● Zautomatyzowana produkcja → stała jakość i niski wskaźnik defektów

● Pełna kompatybilność akcesoriów (AE/AN/AU/AS)

● Konkurencyjne ceny dla producentów OEM i dystrybutorów

● Szybkie wsparcie techniczne i dokumentacja w języku angielskim
