Dlaczego wyłącznik nadprądowy DPN 6KA ma znaczenie dla nowoczesnej ochrony elektrycznej?

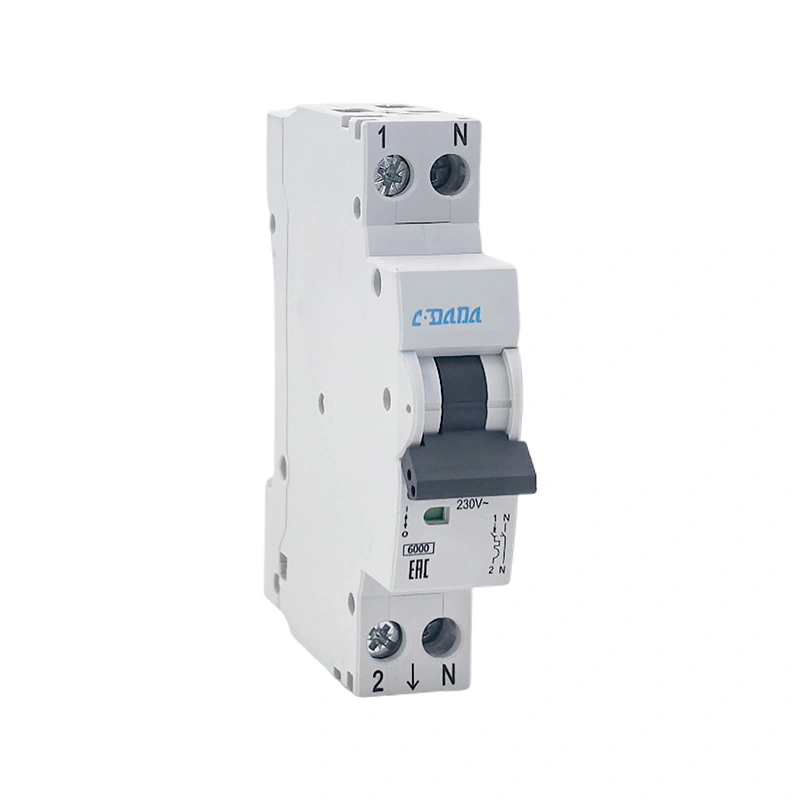

A Miniaturowy wyłącznik nadprądowy DPN 6KAzostał zaprojektowany, aby zapewnić niezawodną ochronę przed przeciążeniami i zwarciami, łącząc jednocześnie kompaktowe wymiary z praktyczną instalacją. Konfiguracja DPN jest powszechnie kojarzona z układem 1P+N, natomiast 6KA odnosi się do znamionowej zdolności wyłączania zwarciowego 6 kA zgodnie z obowiązującymi normami i określonymi warunkami testowymi. W tym przewodniku wyjaśniono, co oznacza wyłącznik nadprądowy DPN 6KA, jak działa, dlaczego jego zdolność wyłączania ma znaczenie, gdzie można go zastosować, jak go prawidłowo wybrać i zainstalować oraz co kupujący powinni wziąć pod uwagę przy zakupie sprzętu do ochrony obwodów.

Co oznacza wyłącznik nadprądowy DPN 6KA?

Miniaturowy wyłącznik automatyczny, powszechnie nazywany MCB, jest automatycznym urządzeniem ochronnym używanym do przerywania prądu elektrycznego w przypadku wystąpienia nietypowych warunków. W przeciwieństwie do konwencjonalnych bezpieczników, które zwykle wymagają wymiany po zakończeniu pracy, wyłącznik nadprądowy można zazwyczaj zresetować po zbadaniu usterki i uznaniu obwodu za bezpieczny.

TerminDPNjest powszechnie używany do opisania kompaktuKonfiguracja 1P+N, w którym urządzenie zawiera ochronę przewodu fazowego, jednocześnie przełączając przewód neutralny. Dokładny układ wewnętrzny oraz to, czy przewód neutralny jest chroniony, czy tylko przełączany, zależy od konkretnej konstrukcji produktu. Kupujący powinni zatem zweryfikować dokumentację techniczną producenta, zamiast interpretować sam skrót.

The6KAoznaczenie, zwykle zapisywane jako6 kA, wskazuje znamionową zdolność wyłączania zwarciowego wynoszącą 6 kA zgodnie z odpowiednią normą, warunkami testowymi, napięciem i specyfikacją produktu. W praktyce wskazuje poziom spodziewanego prądu zwarciowego, który wyłącznik ma bezpiecznie przerwać w określonych warunkach.

To połączenie kompaktowej konfiguracji i określonej zdolności przerywania zwarć sprawia, że ​​miniaturowy wyłącznik automatyczny DPN 6KA jest przydatny w wielu zastosowaniach dystrybucji niskiego napięcia, gdzie ważna jest przestrzeń w panelu i niezawodna ochrona obwodów.

Jak działa wyłącznik automatyczny DPN 6KA?

Typowy miniaturowy wyłącznik automatyczny wykorzystuje zasady ochrony termicznej i magnetycznej. Mechanizm termiczny reaguje na utrzymujące się przetężenie, natomiast mechanizm magnetyczny ma za zadanie szybko reagować na uszkodzenia wysokoprądowe, takie jak zwarcia.

• Zabezpieczenie przed przeciążeniem:Gdy prąd utrzymuje się powyżej normalnego poziomu roboczego obwodu przez wystarczający okres, mechanizm termiczny może spowodować zadziałanie wyłącznika.
• Zabezpieczenie zwarciowe:Wysoki prąd zwarciowy może aktywować magnetyczny mechanizm wyzwalający, umożliwiając szybkie przerwanie obwodu.
• Przełączanie ręczne:Uchwyt sterujący umożliwia włączanie i wyłączanie obwodu podczas normalnej pracy, jeśli produkt jest przeznaczony do tej funkcji.
• Izolowanie błędów:W układzie DPN przewody fazowy i neutralny można odłączyć zgodnie ze specyfikacją przełączania urządzenia.
• Kompaktowa dystrybucja:Wąska obudowa może pomóc panelom elektrycznym pomieścić więcej obwodów w ograniczonej przestrzeni na szynie DIN.

Celem wyłącznika nie jest po prostu zatrzymanie prądu. Musi przerwać nieprawidłowy prąd w warunkach, dla których został zaprojektowany, zachowując jednocześnie niezawodność podczas normalnej pracy. Dlatego ważna jest prawidłowa koordynacja z urządzeniami zabezpieczającymi znajdującymi się przed i za urządzeniem ochronnym.

Z tego powodu wybór wyłącznika wyłącznie na podstawie jego rozmiaru fizycznego lub prądu znamionowego może powodować problemy. Przed instalacją należy zawsze sprawdzić pełną specyfikację elektryczną.

Dlaczego zdolność wyłączania 6KA jest ważna?

Zdolność wyłączania jest jedną z najważniejszych specyfikacji, które należy wziąć pod uwagę przy zakupie miniaturowego wyłącznika automatycznego. Wartość znamionowa 6 kA oznacza, że ​​wyłącznik ma znamionową zdolność zwarciową wynoszącą6000 amperóww określonych warunkach testowych.

To działanieoznaczają, że wyłącznik powinien w sposób ciągły przenosić prąd 6000 A. Prąd znamionowy wyłącznika jest osobną specyfikacją. Na przykład wyłącznik może mieć prąd znamionowy odpowiedni dla obwodu oświetlenia lub gniazdka, a jednocześnie mieć zdolność wyłączania zwarciowego 6 kA.

W przypadku nowej instalacji wykwalifikowany elektryk powinien ocenić spodziewany prąd zwarciowy w miejscu instalacji. Wybrany wyłącznik powinien mieć zdolność wyłączania odpowiednią dla instalacji i spełniać obowiązujące wymagania lokalne.

Jakie są główne korzyści?

Odpowiednio dobrany miniaturowy wyłącznik automatyczny DPN 6KA może sprostać kilku typowym wyzwaniom w kompaktowych systemach dystrybucji energii elektrycznej.

Kolejną praktyczną zaletą jest łatwiejsza organizacja obwodów. Zamiast pozwalać, aby jedno urządzenie zabezpieczające obsługiwało zbyt wiele obciążeń, odpowiednio zaplanowana rozdzielnica może podzielić obciążenia elektryczne na poszczególne obwody. Ułatwia to rozwiązywanie problemów i może pomóc ograniczyć wpływ usterki na dotknięty obwód.

Gdzie jest powszechnie używany?

Wyłączniki DPN 6KA można rozważyć w szerokim zakresie zastosowań w dystrybucji niskiego napięcia, pod warunkiem, że ich parametry elektryczne i wymagania certyfikacyjne odpowiadają instalacji.

• Tablice rozdzielcze w budynkach mieszkalnych
• Instalacje elektryczne mieszkań i budynków
• Obwody oświetleniowe
• Obwody gniazdowe i ogólnego przeznaczenia
• Małe budynki komercyjne
• Biura i obiekty handlowe
• Panele sterowania i obwody dystrybucji sprzętu
• Instalacje elektryczne przemysłu lekkiego
• Obwody pomocnicze w szafach elektrycznych

Mogą być szczególnie przydatne w kompaktowych urządzeniach dystrybucyjnych, gdzie instalator musi zrównoważyć ochronę obwodu z dostępną przestrzenią montażową. Jednakże przydatności do zastosowania nie należy nigdy określać na podstawie samej nazwy produktu.

Przed wyborem konkretnego modelu należy wziąć pod uwagę rodzaj obciążenia, rozmiar przewodu, metodę instalacji, temperaturę otoczenia, poziom zwarcia, system napięcia, układ uziemienia i lokalne przepisy elektryczne.

Co kupujący powinni sprawdzić przed wyborem?

Jednym z największych błędów zakupowych jest dobór wyłącznika wyłącznie na podstawie jego prądu znamionowego lub oznaczenia 6 kA. Pełniejszy przegląd specyfikacji może zmniejszyć problemy ze zgodnością, opóźnienia w instalacji i niepotrzebne koszty wymiany.

1. Prąd znamionowy:Wybierz zgodnie z projektem obwodu i oczekiwanym obciążeniem, a nie po prostu wybierając największą dostępną wartość znamionową.
2. Napięcie znamionowe:Upewnij się, że wyłącznik jest odpowiedni do napięcia i częstotliwości układu elektrycznego.
3. Konfiguracja bieguna:Sprawdź, czy wymagany układ to 1P+N i dowiedz się, które przewody są chronione i przełączane.
4. Zdolność wyłączania:Upewnij się, że wartość znamionowa 6 kA jest odpowiednia dla spodziewanego prądu zwarciowego w miejscu instalacji.
5. Krzywa wyzwalania:Sprawdź wymaganą charakterystykę wyłączania w oparciu o obciążenie i zachowanie podczas rozruchu.
6. Normy i certyfikaty:Zażądaj odpowiednich raportów z testów, deklaracji i dokumentów certyfikacyjnych mających zastosowanie na rynku docelowym.
7. Kompatybilność terminala:Sprawdź zakres rozmiarów przewodów, konstrukcję zacisków, wymagania dotyczące dokręcania i dostępność połączeń.
8. Kompatybilność z szyną DIN:Potwierdź, że wymiary fizyczne pasują do zamierzonej obudowy rozdzielczej.
9. Środowisko operacyjne:Weź pod uwagę temperaturę, wilgotność, wysokość nad poziomem morza, kurz, wibracje i inne warunki środowiskowe.
10. Spójność dostawcy:W przypadku projektów wymagających powtarzania zamówień należy sprawdzić możliwości produkcyjne i procedury kontroli jakości.

Dla dystrybutorów kolejnym ważnym czynnikiem jest spójność produktu. Młot, który spełnia specyfikację w jednej dostawie, ale znacznie się różni w późniejszych partiach, może powodować ryzyko związane z zapasami i projektem. Kupujący powinni zatem z wyprzedzeniem omówić z dostawcą procedury kontroli jakości, standardy kontroli, opakowanie, etykietowanie i wymagania dotyczące ponownego zamówienia.

Co należy wziąć pod uwagę podczas instalacji?

Instalacja elektryczna powinna zostać wykonana przez wykwalifikowanego specjalistę i zgodnie z instrukcjami producenta i obowiązującymi przepisami elektrycznymi. Nawet prawidłowo dobrany wyłącznik DPN 6KA może działać słabo, jeśli zostanie nieprawidłowo zainstalowany.

• Przed przystąpieniem do prac przy sprzęcie dystrybucyjnym należy odłączyć instalację od zasilania.
• Przed podłączeniem sprawdź napięcie obwodu i układ okablowania.
• Zamontuj wyłącznik bezpiecznie na odpowiedniej szynie DIN lub systemie montażowym.
• Używaj przewodów w zakresie rozmiarów określonym przez producenta.
• Zastosuj podany moment dokręcania zacisków.
• Utrzymuj porządek w prowadzeniu przewodów i unikaj niepotrzebnych naprężeń mechanicznych na zaciskach.
• Sprawdź połączenia fazowe i neutralne zgodnie ze schematem okablowania produktu.
• Sprawdź, czy obudowa zapewnia odpowiednią przestrzeń, wentylację i ochronę.
• Przed włączeniem zasilania do całego obwodu należy wykonać odpowiednie testy elektryczne.

Na szczególną uwagę zasługuje połączenie terminalowe. Luźne połączenie elektryczne może powodować opór i ciepło, natomiast niewłaściwie przygotowany przewodnik może zagrozić stabilności mechanicznej połączenia. Dlatego też instalacja powinna być zgodna z wymaganiami producenta dotyczącymi przygotowania przewodu i momentu dokręcenia.

Nigdy nie używaj wyłącznika jako substytutu prawidłowego projektu obwodu. Urządzenia ochronne działają jako część kompletnego systemu elektrycznego, który obejmuje przewody, obciążenia, zabezpieczenie przed urządzeniem, uziemienie i inne elementy zabezpieczające.

Jak DPN 6KA wypada w porównaniu z konwencjonalnymi konfiguracjami MCB?

Porównanie nie oznacza, że ​​jedna konfiguracja jest uniwersalnie lepsza. Odpowiedni projekt zależy od instalacji elektrycznej, lokalnych przepisów, dostępnej przestrzeni na panelu, wymaganego układu izolacji i koordynacji z innym sprzętem ochronnym.

Jak utrzymać wydajność?

Miniaturowe wyłączniki automatyczne zazwyczaj wymagają ograniczonej rutynowej konserwacji, ale otaczający układ elektryczny nadal powinien być okresowo sprawdzany. Nigdy nie należy ignorować częstych niewyjaśnionych wyłączeń.

• Sprawdź zaciski pod kątem oznak przegrzania, odbarwienia lub uszkodzenia.
• Podczas planowej konserwacji elektrycznej sprawdź, czy nie ma luźnych połączeń.
• Utrzymuj obudowę rozdzielczą w czystości i wolną od nadmiernego kurzu lub wilgoci.
• Monitoruj powtarzające się podróże i badaj przyczynę.
• Wymień wyłączniki wykazujące uszkodzenia mechaniczne lub nieprawidłowe działanie.
• Nie resetuj wielokrotnie wyłącznika bez ustalenia przyczyny jego zadziałania.

Wyłącznik, który wielokrotnie się wyłącza, może wskazywać na przeciążenie, zwarcie, problemy z izolacją, awarie sprzętu, nieprawidłowy dobór wyłącznika lub inny problem w instalacji. Wykwalifikowany personel powinien zdiagnozować problem przed przywróceniem obwodu do normalnej pracy.

Przydatne jest również dokładne oznakowanie paneli. Wyraźna identyfikacja obwodów może sprawić, że przyszłe kontrole i konserwacja będą bardziej efektywne, szczególnie w budynkach komercyjnych i większych szafach elektrycznych.

Czego można oczekiwać od niezawodnego producenta?

Przy zakupie produktów wyłączników nadprądowych DPN 6KA do dystrybucji hurtowej, projektów elektrycznych, zastosowań OEM lub montażu paneli, jakość produktu to tylko jeden element decyzji o zakupie. Spójna dokumentacja, kontrola produkcji, komunikacja i wsparcie posprzedażowe również mogą mieć istotny wpływ na sukces projektu.

Shanghai DaDa Electric Co., Ltd.jest potencjalnym źródłem dostawców dla klientów poszukujących produktów ochrony elektrycznej i powiązanych rozwiązań w zakresie wyłączników. Oceniając dowolnego producenta, kupujący powinni poprosić o arkusze danych produktu i odpowiednią dokumentację zgodności, wyjaśnić dokładną konfigurację modelu oraz potwierdzić wymagania dotyczące produkcji i kontroli przed złożeniem zamówienia zbiorczego.

Dla importerów i dystrybutorów komunikacja jest szczególnie ważna. Przed potwierdzeniem zakupu warto ustalić dokładny model produktu, specyfikacje elektryczne, ilość, sposób pakowania, oznakowanie, wymagania dotyczące dostawy, procedurę kontroli i dokumentację. Pomaga to ograniczyć nieporozumienia pomiędzy kupującym, producentem i klientem końcowym.

Często zadawane pytania

1. Co oznacza 6KA w wyłączniku nadprądowym?

6KA, częściej zapisywane jako 6 kA, oznacza znamionową zdolność wyłączania zwarciowego wynoszącą 6000 amperów w określonych warunkach testowych. Nie jest to normalny prąd roboczy wyłącznika.

2. Co oznacza DPN w wyłączniku?

DPN jest powszechnie kojarzony z konfiguracją 1P+N. Dokładne funkcje zabezpieczające i przełączające zależą od projektu producenta, dlatego przed montażem należy sprawdzić kartę katalogową produktu.

3. Czy wyłącznik 6 kA nadaje się do każdej instalacji elektrycznej?

Nie. Zdolność wyłączania musi być dostosowana do spodziewanego prądu zwarciowego w miejscu instalacji. Należy również wziąć pod uwagę napięcie znamionowe, prąd, charakterystykę wyzwalania, warunki instalacji i obowiązujące przepisy.

4. Czy 6 kA oznacza, że ​​wyłącznik może przewodzić w sposób ciągły 6000 A?

Nie. Wartość 6 kA dotyczy zdolności przerywania zwarcia, a nie ciągłej obciążalności prądowej. Prąd znamionowy jest osobną specyfikacją.

5. Czy wyłącznik DPN 6KA może być stosowany w rozdzielnicach mieszkaniowych?

Może być odpowiedni do niektórych zastosowań mieszkaniowych, jeśli parametry elektryczne, konfiguracja, wymiary, certyfikaty i wymagania instalacyjne produktu odpowiadają obwodowi i lokalnym przepisom.

6. Jakie informacje powinienem podać prosząc o wycenę?

Podaj wymagany prąd znamionowy, napięcie znamionowe, konfigurację biegunów, charakterystykę wyzwalania, zdolność wyłączania, ilość, rynek docelowy, obowiązujące normy, wymagania dotyczące pakowania oraz wszelkie wymagania OEM lub dotyczące etykietowania. Pomaga to dostawcy efektywniej ocenić wymagania.

7. Dlaczego miniaturowy wyłącznik automatyczny wielokrotnie się wyłącza?

Powtarzające się wyłączenia mogą wynikać z przeciążenia, zwarcia, wadliwego sprzętu, problemów z okablowaniem, nieodpowiedniego doboru wyłącznika lub innych usterek elektrycznych. Zamiast wielokrotnie resetować wyłącznik, przyczynę powinien zidentyfikować wykwalifikowany personel.

8. Czy DPN to to samo, co wyłącznik dwubiegunowy?

Nie koniecznie. Chociaż urządzenie DPN może obejmować przełączanie fazy i przewodu neutralnego, jego wewnętrzne zabezpieczenia i układ przełączania mogą różnić się od konwencjonalnego dwubiegunowego urządzenia zabezpieczającego. Zawsze sprawdzaj schemat połączeń producenta i dane techniczne.

9. Jaka jest różnica pomiędzy prądem znamionowym a zdolnością wyłączania?

Prąd znamionowy odnosi się do prądu, jaki wyłącznik jest przeznaczony do przewodzenia podczas normalnej pracy w określonych warunkach. Zdolność wyłączania odnosi się do jego zdolności do bezpiecznego przerwania określonego prądu zwarciowego.

10. Jaka jest najważniejsza specyfikacja przy zamawianiu wyłącznika DPN 6KA?

Nie ma jednej specyfikacji, która ma zastosowanie do każdej instalacji. Prąd znamionowy, napięcie, konfigurację biegunów, charakterystykę wyzwalania, zdolność wyłączania, obowiązujące normy, wymiary fizyczne i warunki instalacji należy sprawdzić łącznie.

Skontaktuj się z nami, aby uzyskać rozwiązania dotyczące wyłączników nadprądowych DPN 6KA

Wybór odpowiedniego wyłącznika polega ostatecznie na dopasowaniu skuteczności ochrony do rzeczywistych wymagań instalacji elektrycznej. Miniaturowy wyłącznik automatyczny DPN 6KA może oferować praktyczne połączenie kompaktowej konfiguracji, zabezpieczenia przed przeciążeniem, możliwości przerwania zwarcia i wygodnego zarządzania obwodami, jeśli jest prawidłowo dobrany i zainstalowany.

Jeśli pozyskujeszMiniaturowy wyłącznik nadprądowy DPN 6KAprodukty do tablic rozdzielczych, projektów elektrycznych, zastosowań OEM lub dostaw hurtowych,Shanghai DaDa Electric Co., Ltd.może dostarczyć informacji o produkcie i omówić Twoje wymagania techniczne.Skontaktuj się z namiz wymaganym prądem znamionowym, napięciem, ilością, zastosowaniem i rynkiem docelowym, aby omówić odpowiednie rozwiązanie. Skontaktuj się z Shanghai DaDa Electric Co., Ltd., aby omówić specyfikacje, próbki, zamówienia zbiorcze i wymagania projektowe.
