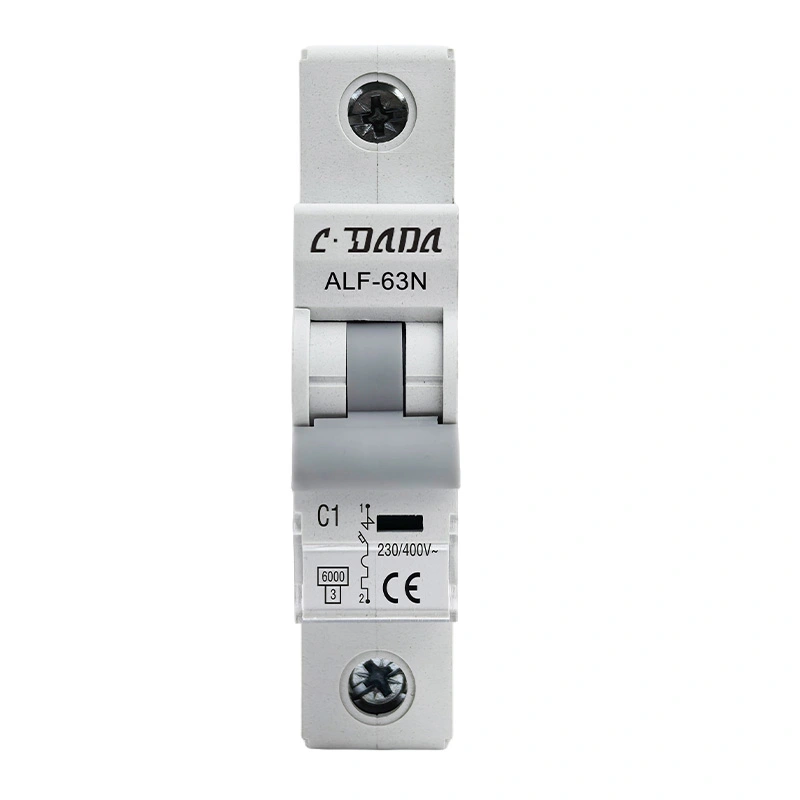

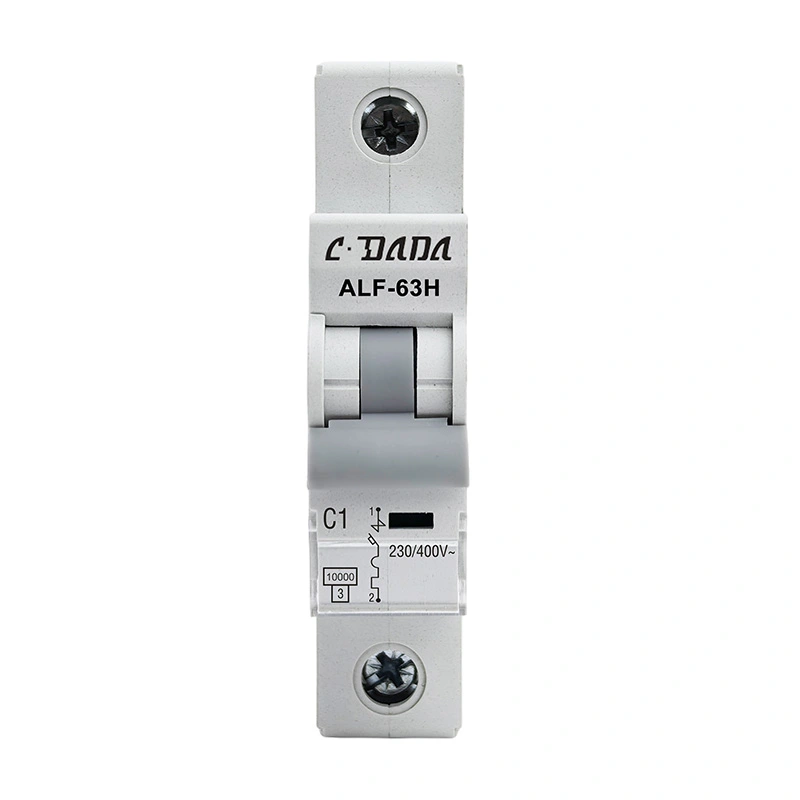

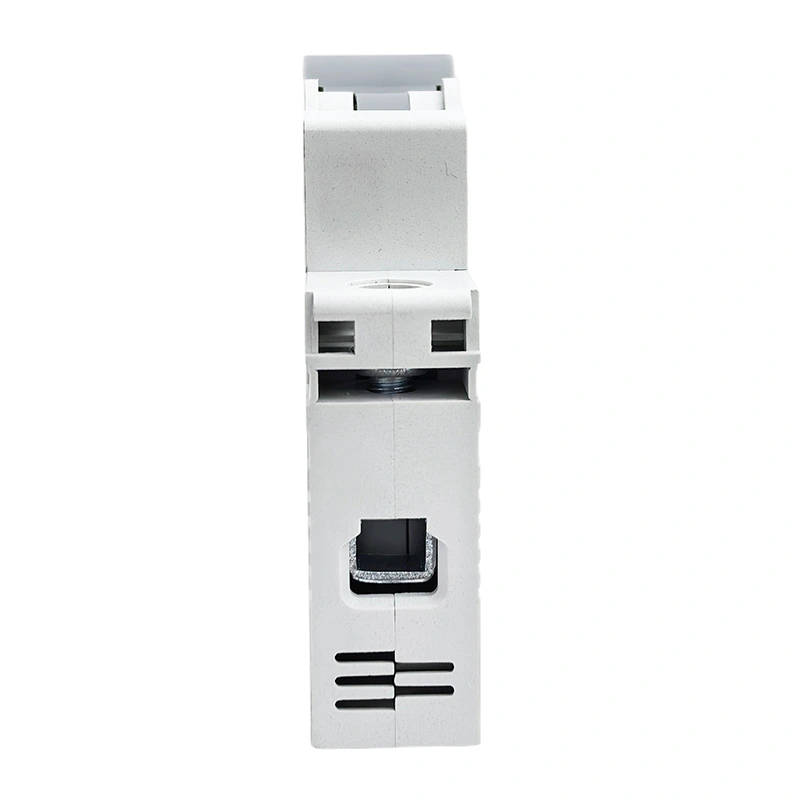

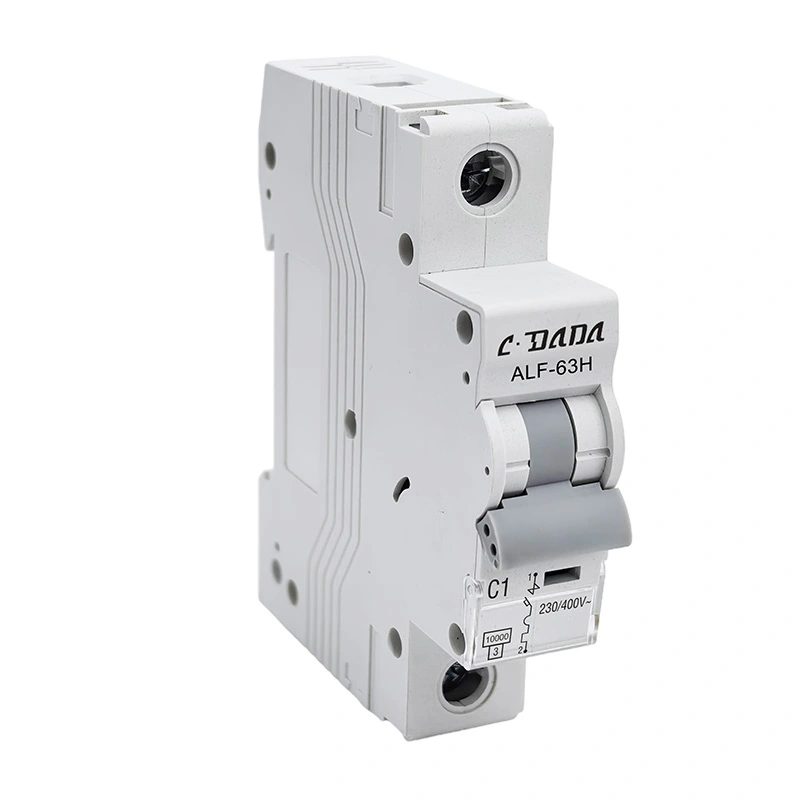

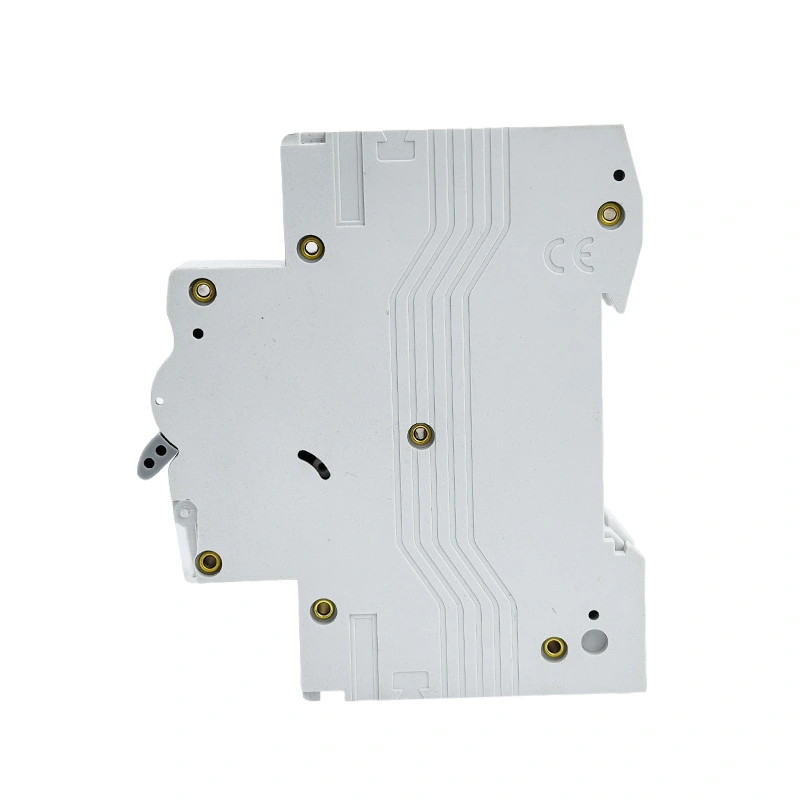

Wyłącznik nadprądowy 6KA 10 kA

Miniaturowy wyłącznik instalacyjny (MCB) serii ALF-63N/H o dużej wytrzymałości 6KA 10 kA, zgodny z normą IEC60898, MCB charakteryzuje się niezawodnym działaniem, precyzyjną funkcją ochronną, krótkim czasem zwolnienia i dużą zdolnością wyłączania, a także małą objętością. Jest szeroko stosowany w przeciążeniach styczników, rozdzielnic i aparatury elektrycznej.

Skontaktuj się z CDADA i wybierz nas jako swojego producenta, możemy zaoferować usługi OEM/ODM.

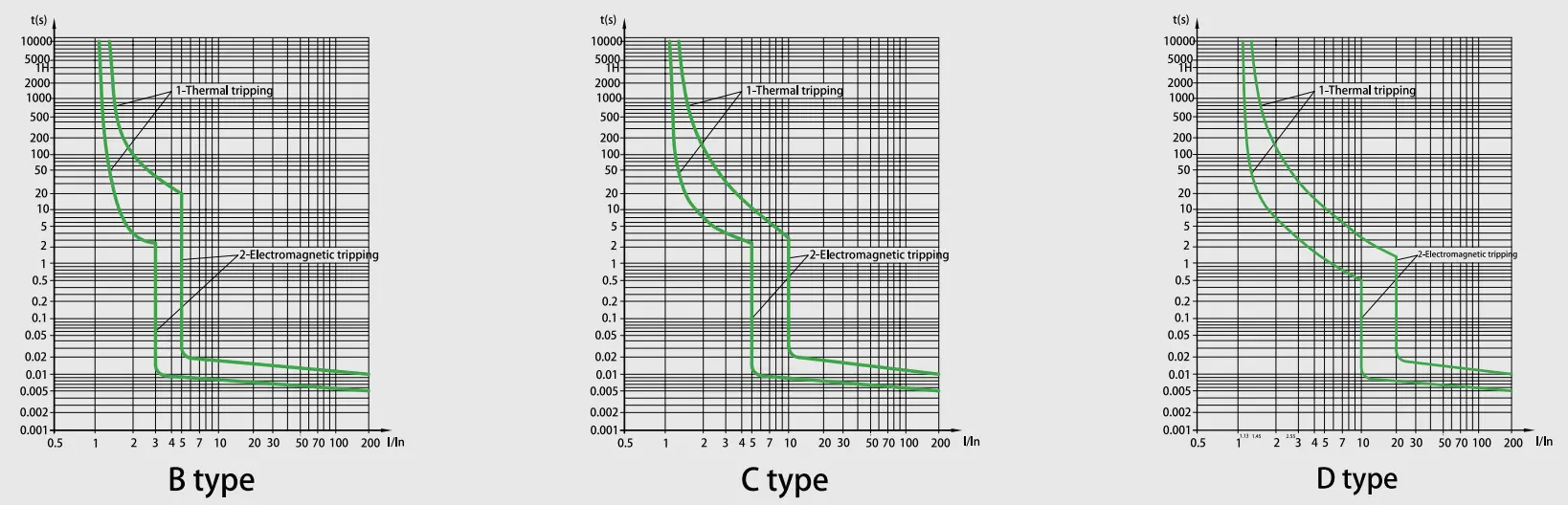

Krzywa charakterystyczna

Specyfikacja techniczna

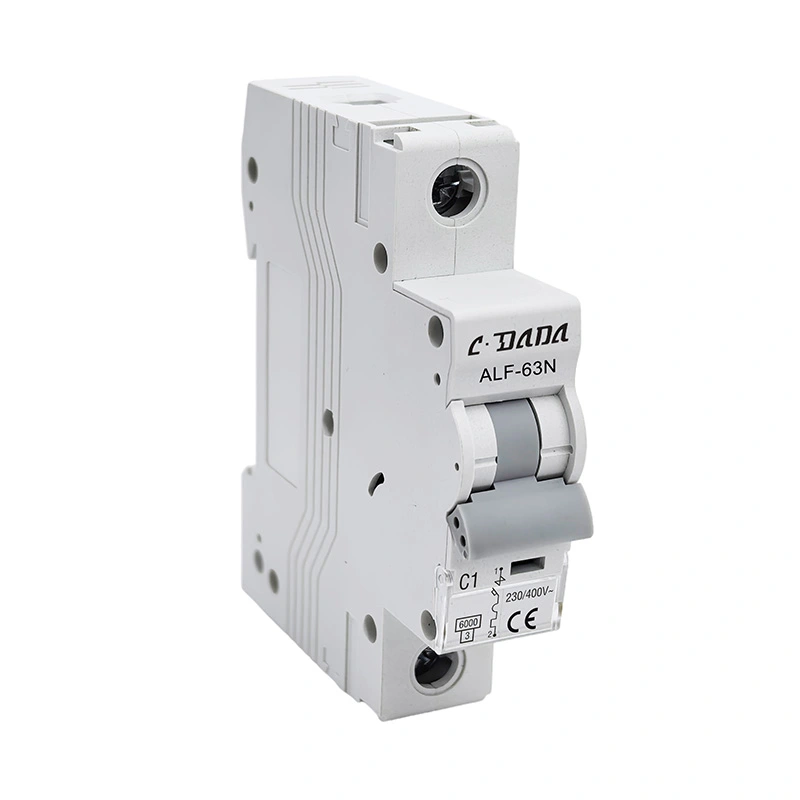

Miniaturowy wyłącznik nadprądowy serii ALF-63N/H 6KA 10 kA
Standard	EN/IEC60898-1
Zdolność wyłączania (kA)	6,10
Ochrona	Przed przeciążeniem i zwarciem
Prąd znamionowy (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Napięcie znamionowe (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Znamionowe napięcie udarowe wytrzymywane Uimp(kV)	4
Znamionowe napięcie izolacji Ui(V)	500
Kasa ograniczająca energię	3
Temperatura otoczenia (℃)	-25 ~ + 40, maks. 95% wilgotności
Granica działania termicznego	1,13xln Żadnego potknięcia w ciągu godziny
	1,45xIn Wyzwolenie w ciągu godziny
Działanie magnetyczne	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Liczba biegunów	1P, 1P+N,2P,3P,3P+N i 4P
Rodzaj podróży	Uwalnianie termiczne/magnetyczne
Pojemność terminala	Elastyczny 16 mm² lub sztywny 25 mm² do wartości znamionowych do 25 A
	25 mm² elastyczny lub 35 mm² sztywny od 32 A do 63 A
Stopień ochrony	IP20
Instalacja	Montaż na szynie DIN 35mm
Szerokość	17,8 mm na biegun

Charakterystyka wyzwalania wyłącznika

NIE.	Znamionowy prąd wyzwalania (A)	Stan początkowy	Prąd testowy	Określony czas	Wynik do uzyskania	Uwagi
1	1-63	stan zimny	1,13 cala	t≤1h	Niewycieczkowy
2	1-63	na poprzednim teście	1,45 ln	t<1h	wycieczka	Ustawianie prądu do określonej wartości w sposób ciągły w ciągu 5 sekund
3	W≤32	stan zimny	2,55 cala	1s	wycieczka
	W>32
4	1-63	stan zimny	3w	t≤0,1 s	Niewycieczkowy	Typ B
			5 cali	t<0,1 s	wycieczka	Typ B
			5W 10ln	t≤0,1 s	Niewycieczkowy	typu C
			10 cali	t<0,1 s	wycieczka	typu C
			20 ln	t≤0,1 s	Niewycieczkowy	typ D
				t<0,1 s	wycieczka	typ D

Wytrzymałość (operacje)

Kategoria	Cykle operacyjne	Częstotliwość pracy	Prąd znamionowy
Wytrzymałość elektryczna	4000	240/godz	1-32
		120/godz	40-63
Wytrzymałość mechaniczna	10000	240/godz	1-63

Cechy

★ Bardzo wysoka zdolność wyłączania zwarciowego

Zaawansowana technologia kontroli łuku zapewnia wyższą zdolność przerywania w porównaniu ze standardami branżowymi, zapewniając niezawodną ochronę przemysłowych systemów elektrycznych w ekstremalnych warunkach awaryjnych.

★ Interfejs połączenia w dwóch trybach

Zintegrowana hybrydowa konstrukcja zacisków obsługuje zarówno sztywne dokowanie szyn zbiorczych, jak i elastyczne mocowanie kabli, umożliwiając beznarzędziową adaptację do różnych scenariuszy instalacji, jednocześnie skracając czas okablowania o 40%.

★ Mechanizm magazynowania energii zapewniający długowieczność

System operacyjny wspomagany sprężyną o wytrzymałości 10 000 cykli mechanicznych, wyposażony w technologię kompensacji zużycia

★ Zaawansowana obudowa kompozytowa

z właściwościami odpornymi na sławę, żaroodpornymi i odpornymi na impulsy, zintegrowanymi komorami gaszenia łuku dla ograniczonych zdarzeń zwarciowych.

★ Dynamiczna topologia ograniczająca prąd

Inteligentne tłumienie energii przepuszczanej zmniejsza szczytowe prądy zwarciowe o 65–80%, umożliwiając optymalizację specyfikacji urządzeń dalszych przy 30% potencjale redukcji całkowitego kosztu systemu.

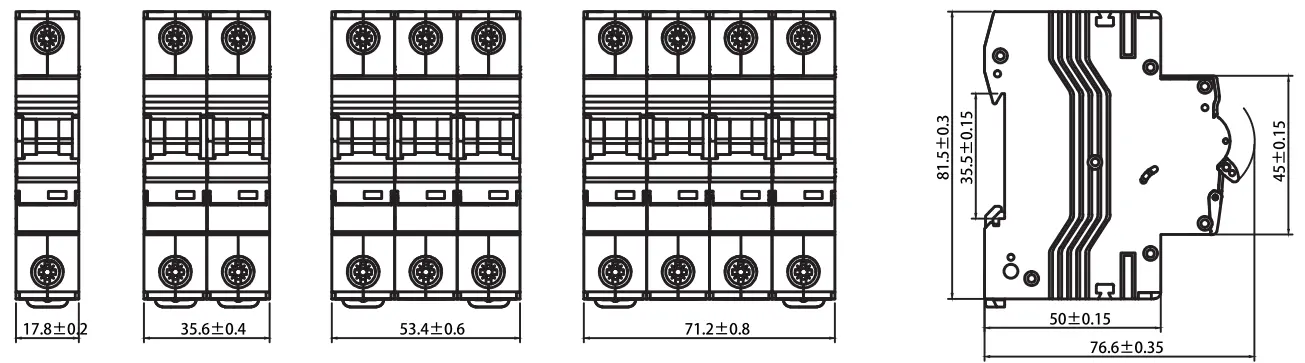

Wymiary konturowe

Scenariusze zastosowań

★ Mieszkaniowe: Jednostki konsumenckie i tablice rozdzielcze zapewniające bezpieczeństwo w domu.

★ Przemysł: Ochrona styczników, rozdzielnic i ciężkich urządzeń elektrycznych.

★ Komercyjne: Budynki biurowe i centra handlowe wymagające dużej niezawodności.

Kontrola jakości i testy standardowe

★ Każdy wyłącznik różnicowoprądowy CDADA przechodzi rygorystyczne testy w celu zapewnienia zgodności z normą IEC60898-1:

★ Test wyzwalania termicznego: zweryfikowany przy 1,13 In (bez wyzwolenia) i 1,45 In (wyzwolenie w ciągu 1 godziny).

★ Test wyzwalania magnetycznego: Precyzyjne testowanie uwalniania dla charakterystyk B, C i D.

★ Wytrzymałość elektryczna: testowana przez 4000 cykli pracy.

★ Wytrzymałość mechaniczna: zweryfikowana na 10 000 cykli.

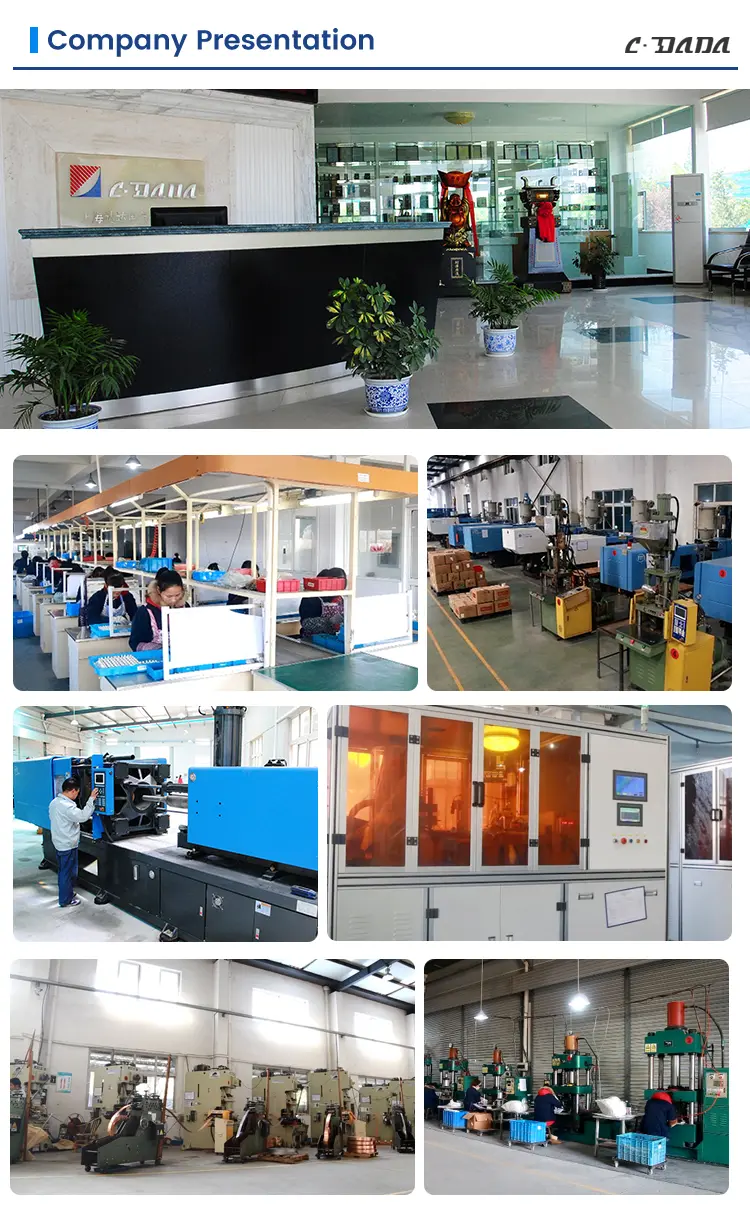

Siła i wsparcie fabryki

Shanghai DADA Electric Co., Ltd. jest wiodącym producentem z zaawansowanymi liniami produkcyjnymi i profesjonalnym zespołem inżynierów. Zapewniamy:

★ Dostosowane usługi OEM/ODM dla światowych marek.

★ Najnowocześniejszy sprzęt testujący zapewniający dostawę pozbawioną wad.

★ Globalne wsparcie logistyczne: Zoptymalizowane opakowanie do transportu morskiego i lotniczego, aby zapewnić, że produkty dotrą w idealnym stanie.
