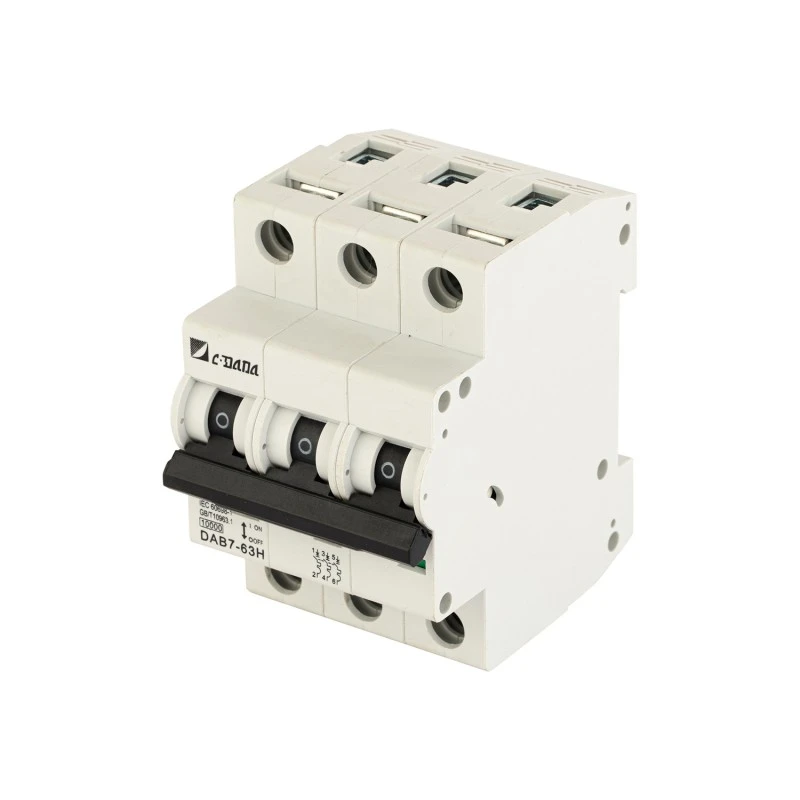

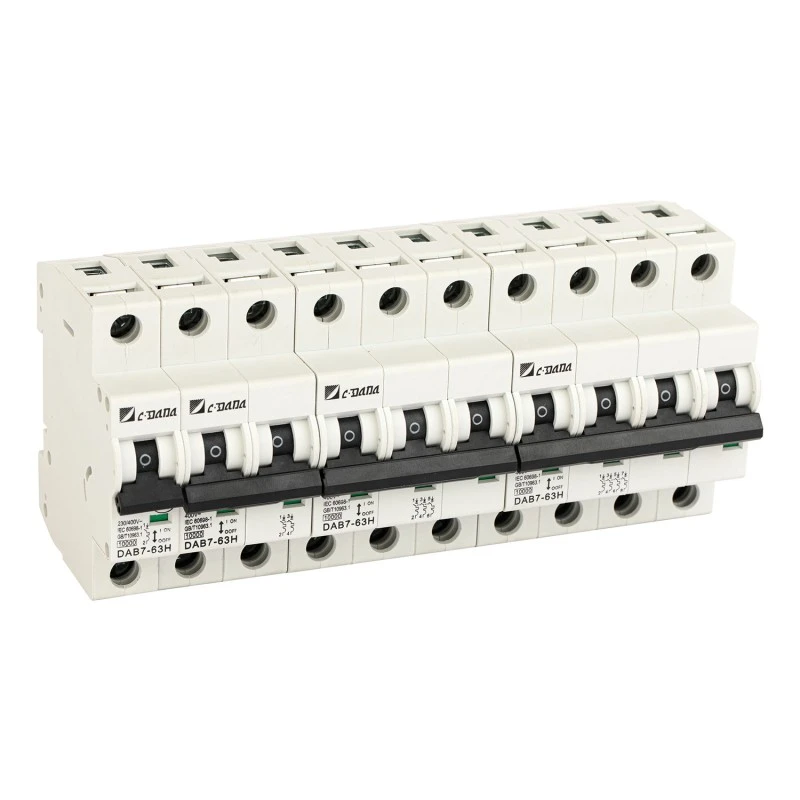

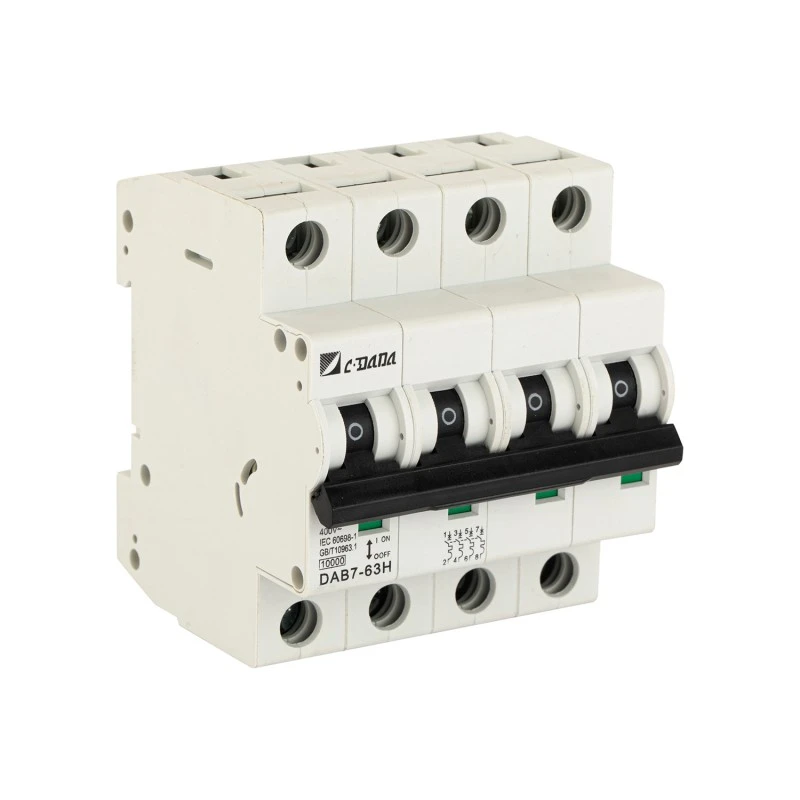

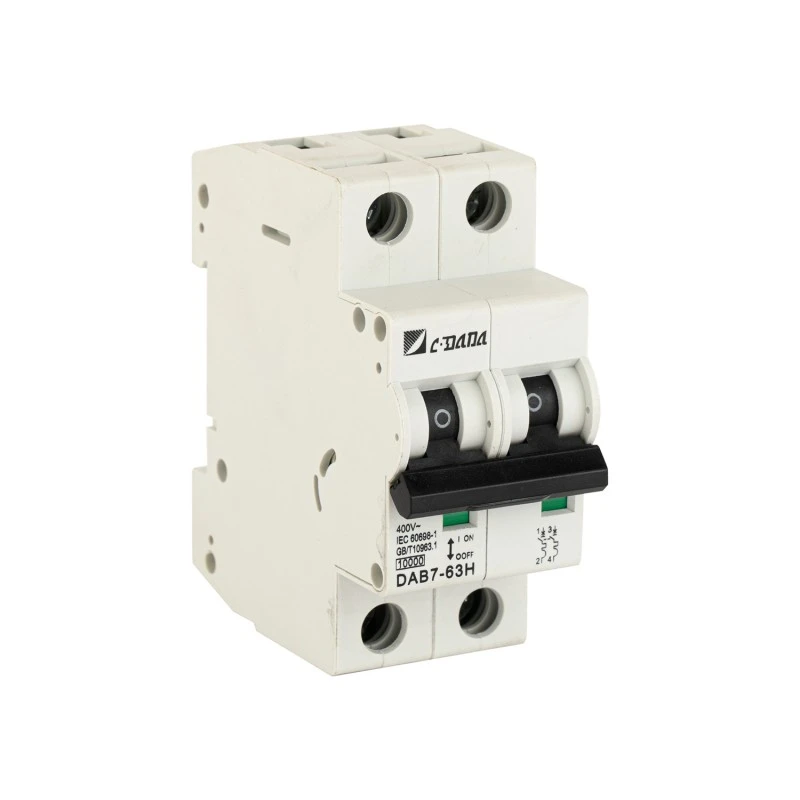

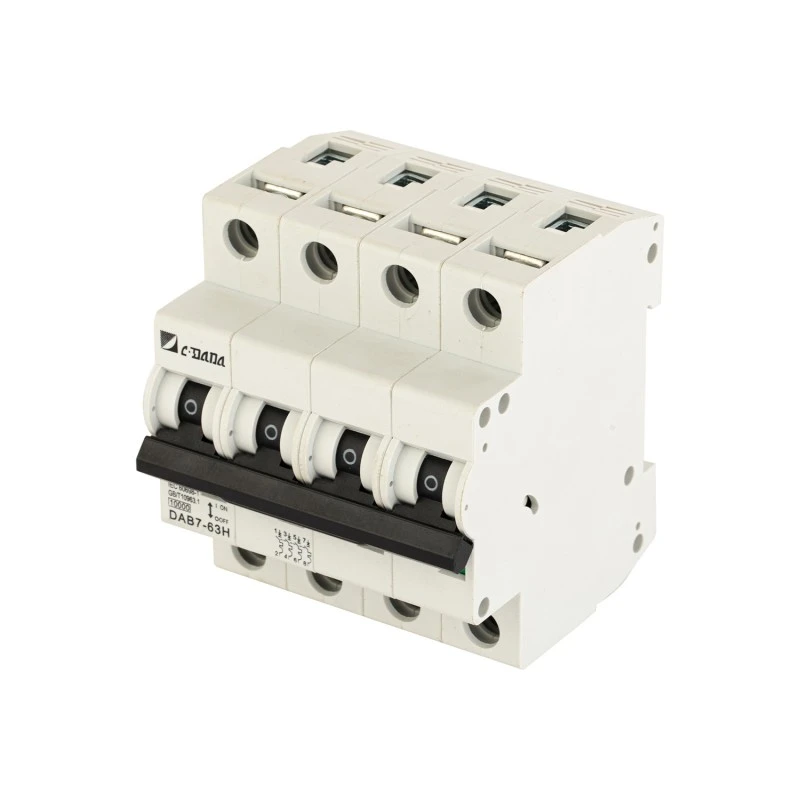

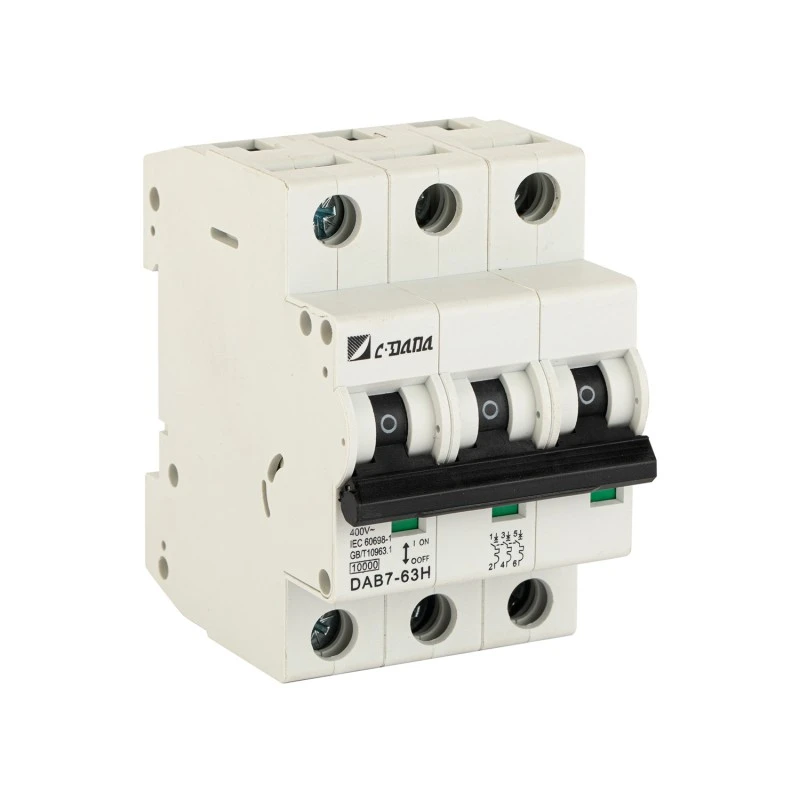

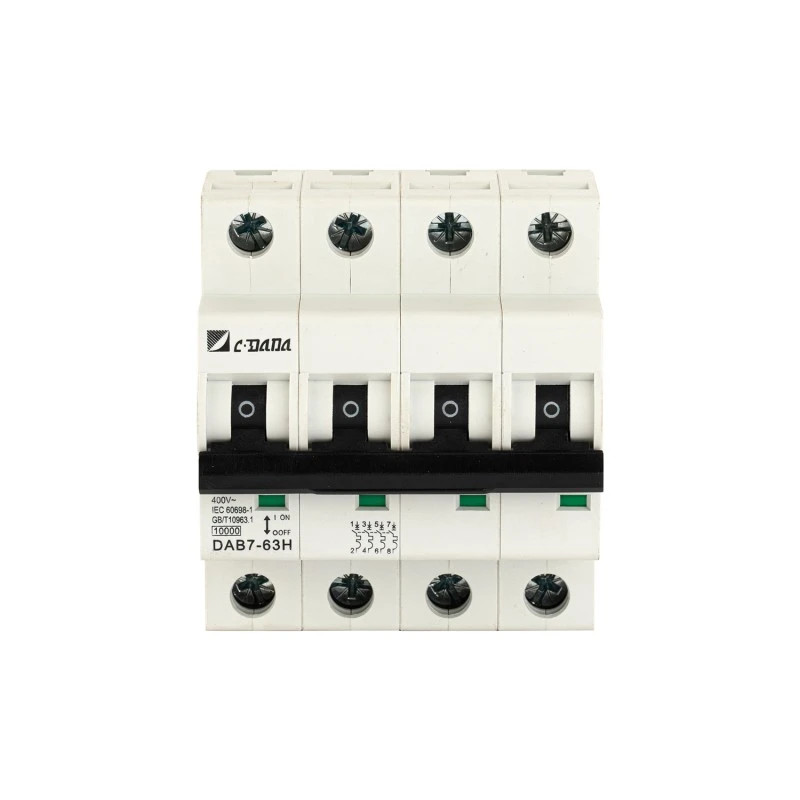

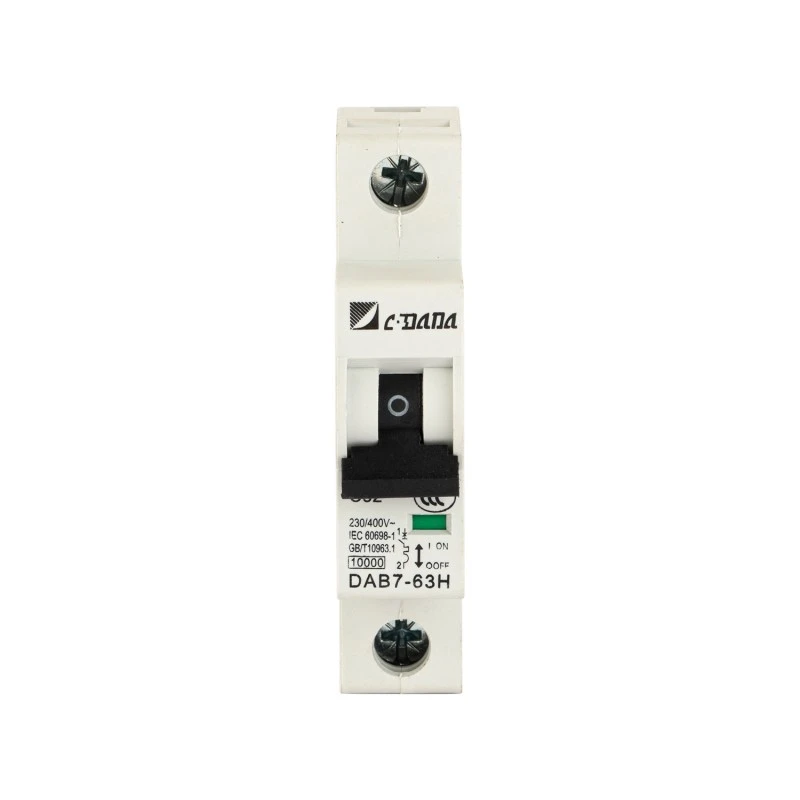

Miniaturowy wyłącznik automatyczny 10KA AC

W przypadku wymagających zastosowań, w których wyższe prądy zwarciowe i zwiększone bezpieczeństwo nie podlegają negocjacjom, miniaturowy wyłącznik automatyczny CDADA DAB7-63H 10KA AC zapewnia ochronę klasy przemysłowej w miniaturowym formacie. Ten miniaturowy wyłącznik automatyczny 10 kA, zaprojektowany przez firmę Shanghai DADA Electric CO., LTD., przeznaczony jest do paneli grupowych, tablic rozdzielczych w budynkach mieszkalnych, komercyjnych i przemyśle lekkim, zapewniając niezawodną ochronę termiczną (przeciążenie) i elektromagnetyczną (zwarcie) w 8 zakresach prądu (6 A–63 A) i konfiguracjach 1 P/2 P/3 P.

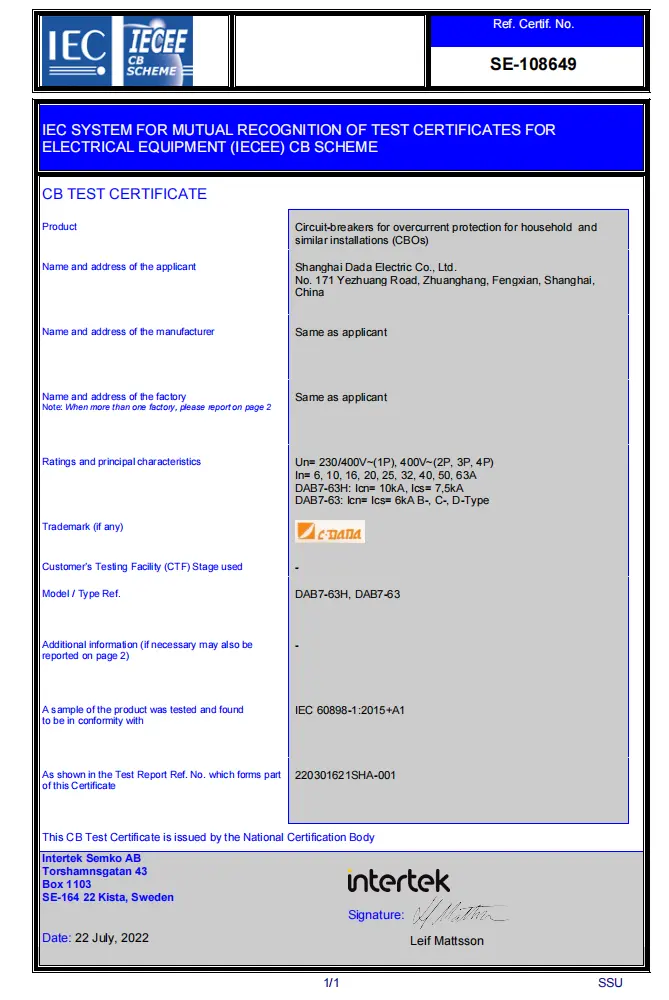

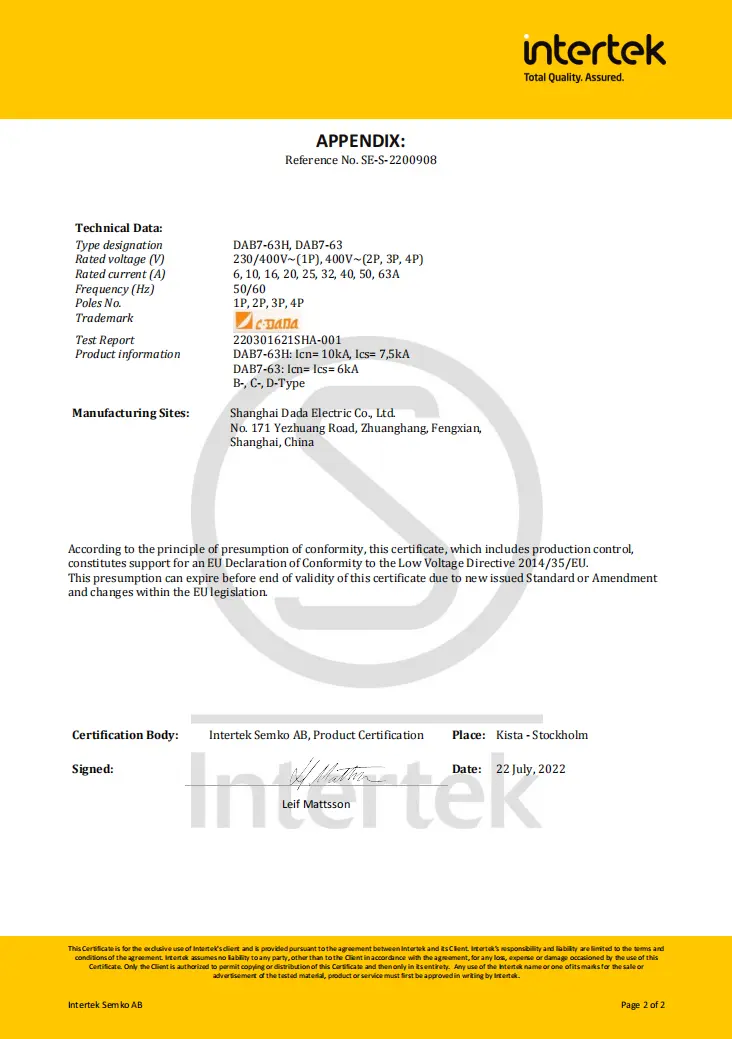

Posiada certyfikaty CE, CB, ASTA i SEMKO i spełnia rygorystyczne światowe standardy bezpieczeństwa. Dzięki zaawansowanej 13-płytowej komorze łukowej, stopowi stykowemu zawierającemu srebro i opcjom podwójnego połączenia (PIN/FORK), DAB7-63H zapewnia szybsze wygaszanie łuku, mniejsze straty ciepła i dłuższą żywotność elektryczną - nawet przy częstym przełączaniu lub wysokich temperaturach otoczenia.

Kluczowe dane techniczne

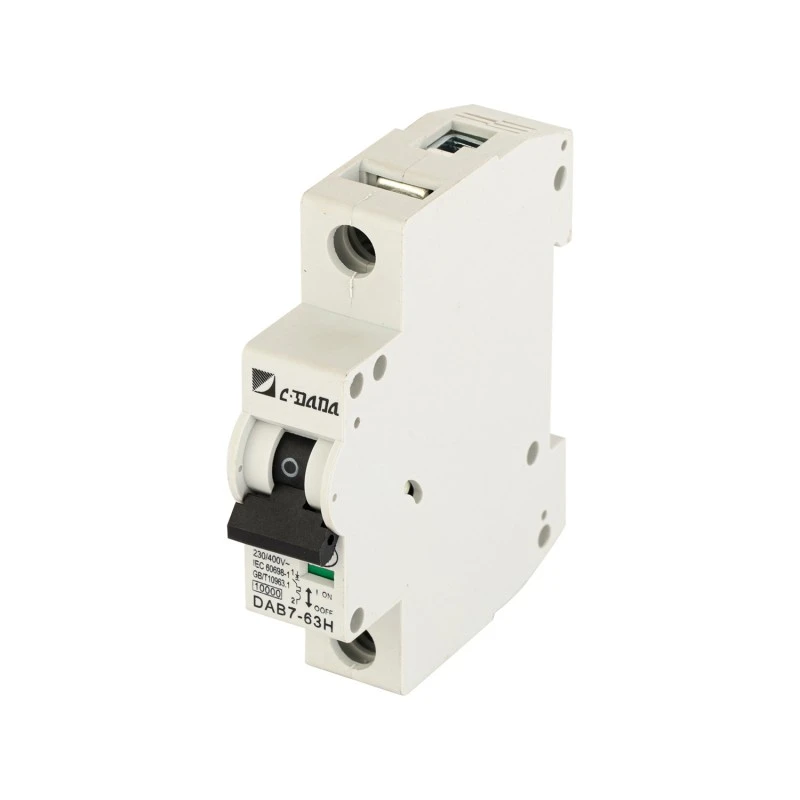

Model: seria DAB7-63H

Typ: Miniaturowy wyłącznik automatyczny AC (MCB)

Zdolność wyłączania: 10 kA przy 230/400 V AC

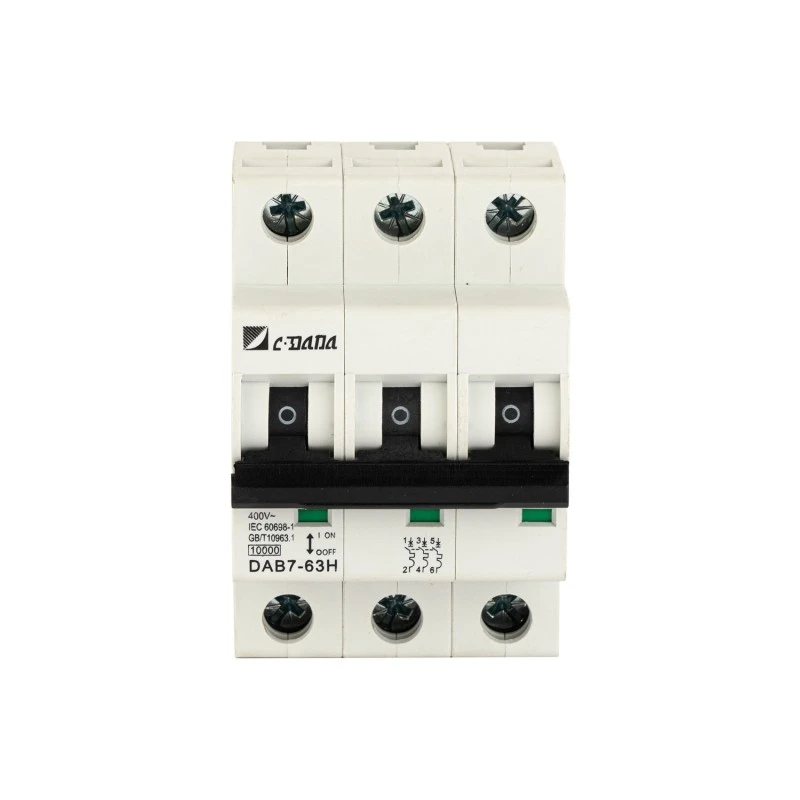

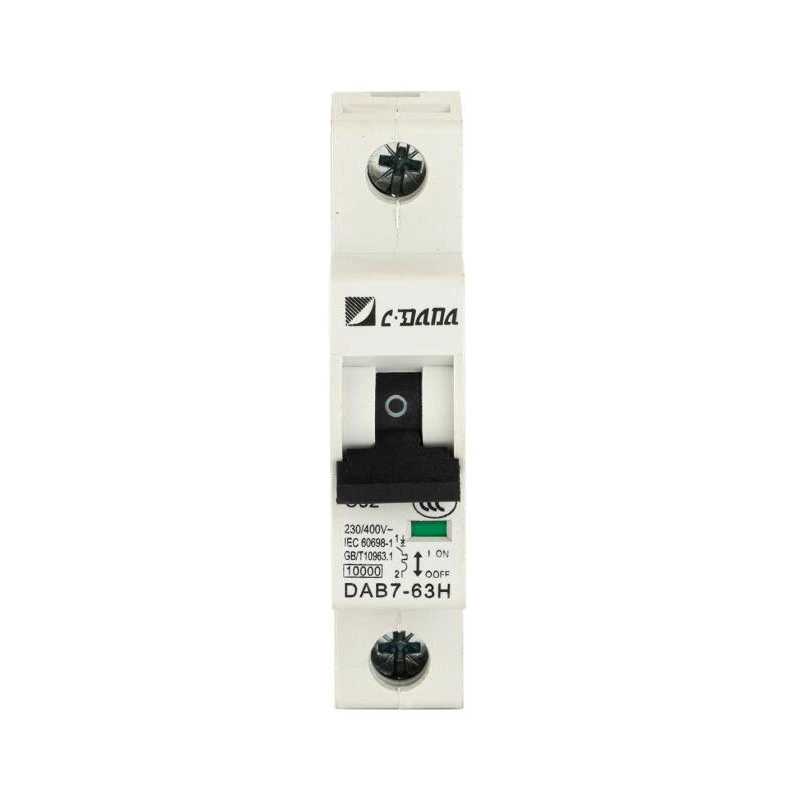

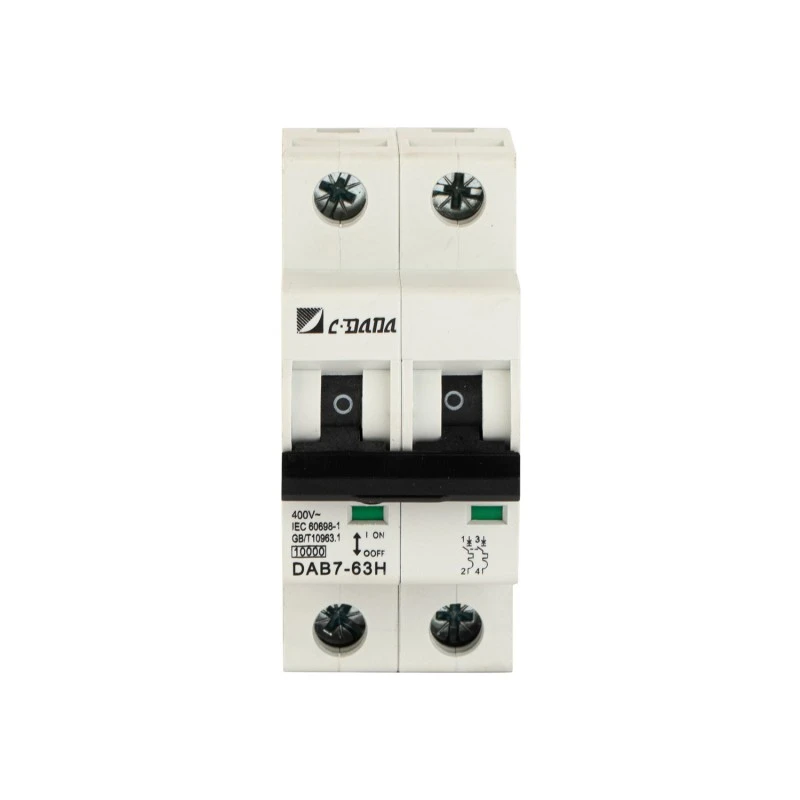

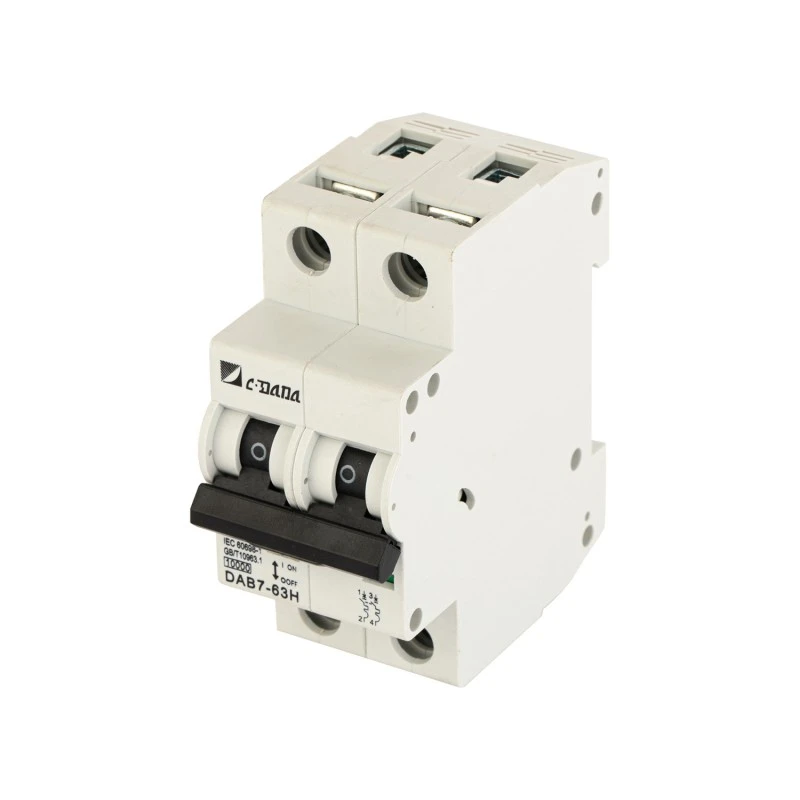

Bieguny: 1P, 2P, 3P

Prąd znamionowy (w): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Temperatura pracy: –40°C do +50°C

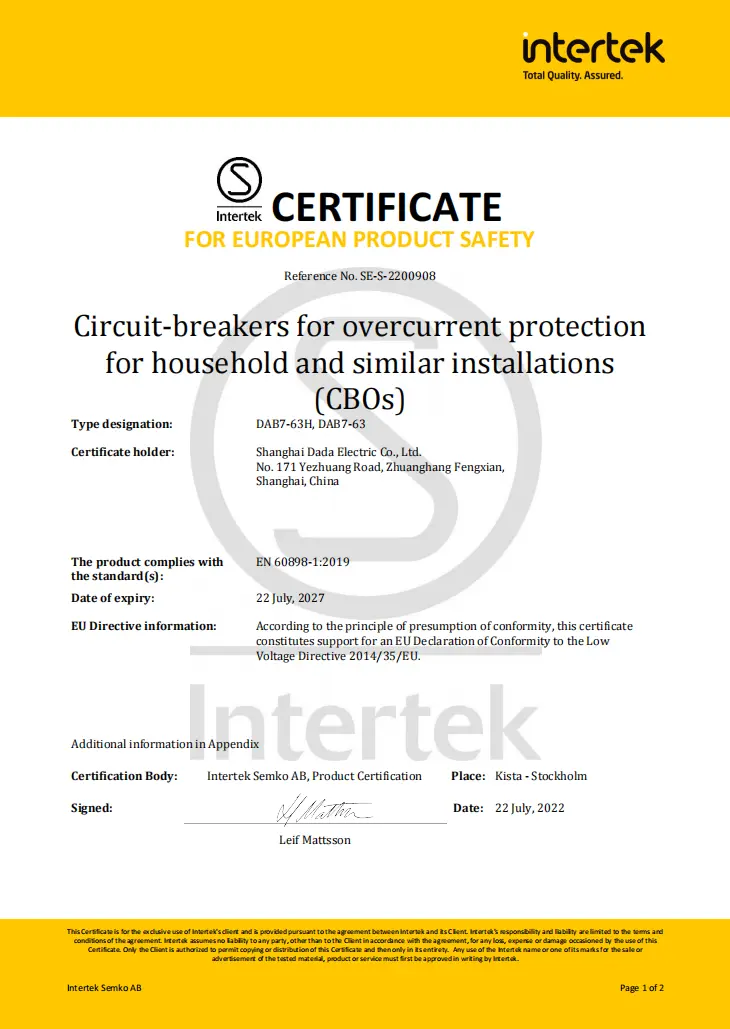

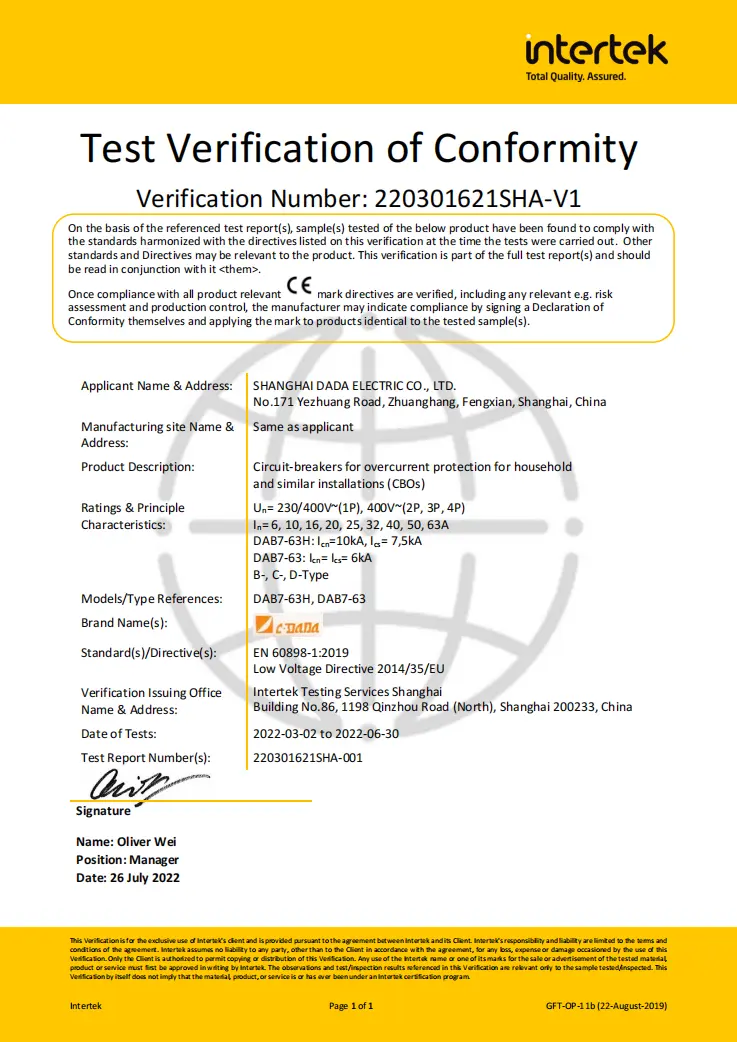

Certyfikaty: CE, CB, ASTA, SEMKO

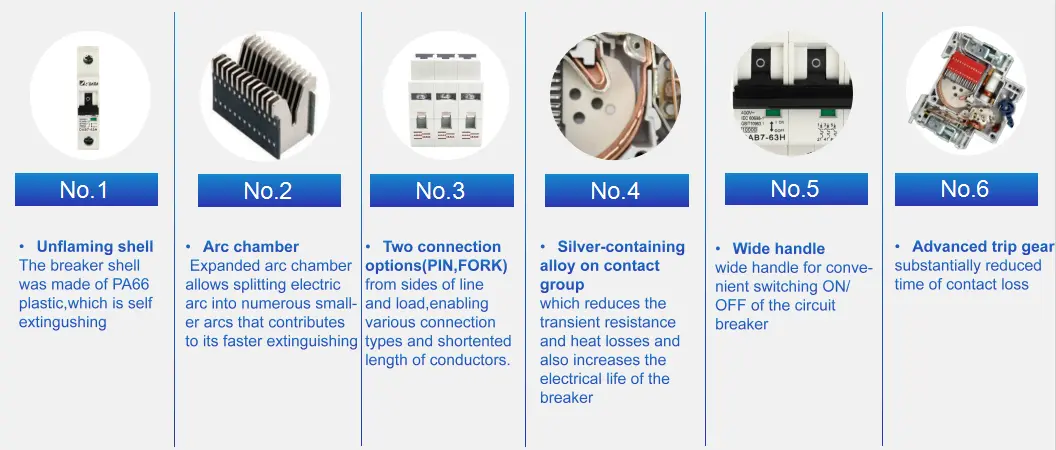

Kluczowe cechy konstrukcyjne:

13-płytowa komora łukowa → ultraszybkie rozszczepianie i wygaszanie łuku

Styki ze stopu srebra → niższy opór, dłuższa żywotność

Opcje dwóch terminali: PIN lub FORK (strona linii i obciążenia)

Wizualne okienko wskaźnika włączenia/wyłączenia/wyłączenia

Szeroki, ergonomiczny uchwyt ułatwiający obsługę

Obudowa trudnopalna i zapobiegająca żółknięciu (odpowiednik UL94 V-0)

Śruby z super momentem obrotowym (testowane do 3 Nm) z łbami krzyżowymi +/–

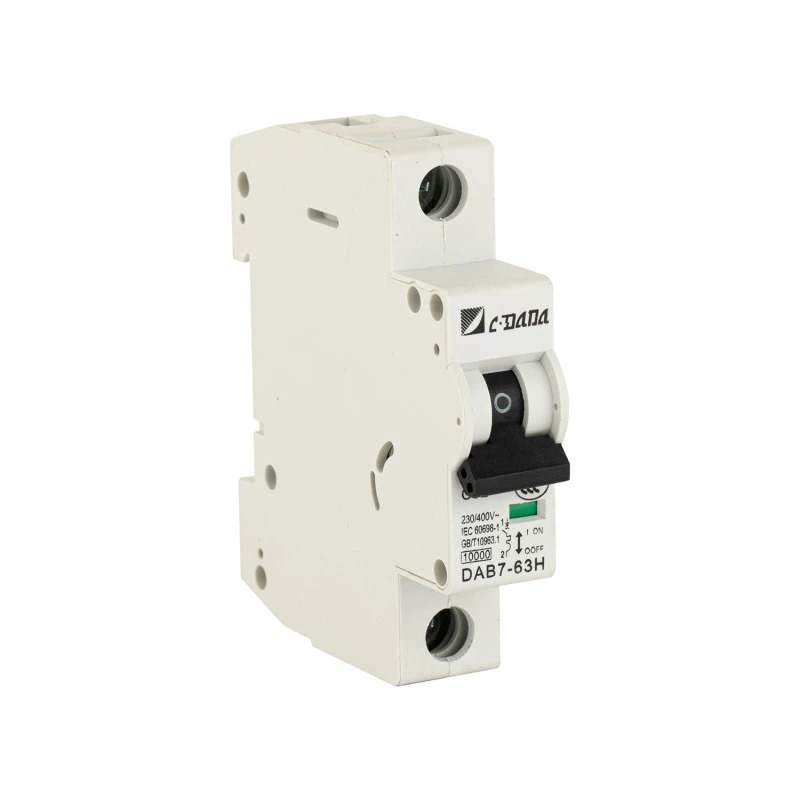

Zatrzask na szynę DIN z dwoma pozycjami ryglowania → bezpieczny montaż

Karta danych technicznych

Dlaczego warto wybrać CDADA AC MCB 10kA?

★ Wydajność klasy przemysłowej w miniaturowej formie

Podczas gdy standardowe wyłączniki MCB oferują 6 kA, wartość znamionowa 10 kA DAB7-63H sprawia, że ​​nadaje się on do lokalizacji bliżej głównego źródła zasilania, takich jak piwnice, piętra komercyjne lub warsztaty przemysłu lekkiego, gdzie potencjalne prądy zwarciowe są wyższe.

★ Zwiększone bezpieczeństwo i trwałość

● Niepaląca skorupa jest odporna na zapłon i przebarwienia

● Podwójna kratka gasząca zapobiega wyrzutowi gorącego gazu

● Mechanizm bezwypadkowy zapewnia rozłączenie nawet wtedy, gdy uchwyt jest trzymany w pozycji WŁĄCZONEJ

★ Niższe koszty w całym okresie eksploatacji

Styki ze stopu srebra i zoptymalizowane zaciski zmniejszają straty cieplne i spawanie styków, wydłużając żywotność - szczególnie w zastosowaniach wymagających dużej liczby cykli.

★ Globalna akceptacja

Dzięki ASTA (Wielka Brytania), SEMKO (Nordic), CE (UE) i CB (global), moduły CDADA MCB są akceptowane w ponad 70 krajach – idealne dla producentów paneli zorientowanych na eksport.

★ Konstrukcja przyjazna dla instalatora

★ Szerszy uchwyt = łatwiejsza obsługa

★ Śruby wielofunkcyjne = brak wypadających elementów złącznych

★ Wyczyść okno stanu = natychmiastowa diagnostyka wizualna

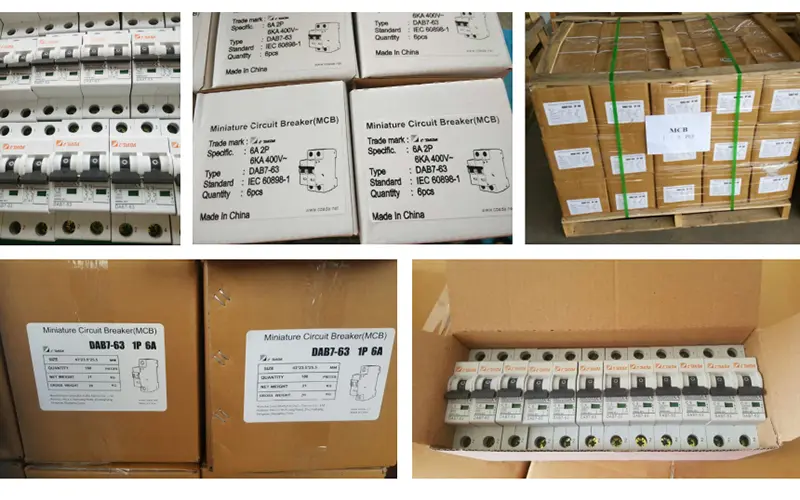

★ Kartony o wysokiej wytrzymałości, ochrona palet, dobre do transportu eksportowego na duże odległości

★ Szybki czas realizacji przyzwoitych zamówień.

Idealne zastosowania

Budynki komercyjne: podłogowe panele dystrybucyjne, serwerownie, punkty sprzedaży detalicznej

Przemysł lekki: Obwody sterowania maszynami, małe zasilacze silnikowe, gniazda warsztatowe

Infrastruktura publiczna: szkoły, szpitale, urzędy

Budynki mieszkalne o dużej gęstości: bloki mieszkalne ze scentralizowanym pomiarem

Panele eksportowe: Do projektów wymagających międzynarodowej certyfikacji

Często zadawane pytania

P1: Jaka jest różnica między wyłącznikami nadmiarowymi 6 kA i 10 kA?

A1: Wyłączniki MCB 10 kA mogą bezpiecznie przerywać wyższe prądy zwarciowe, co czyni je odpowiednimi do instalacji znajdujących się bliżej transformatora lub głównego przewodu dopływowego, gdzie poziom zwarć przekracza 6 kA. Użyj 10 kA w podpanelach komercyjnych/przemysłowych; Dla obwodów końcowych w domach zwykle wystarcza 6 kA.

P2: Czy wyłącznik nadprądowy 10KA AC jest dostępny w wersji 3P dla systemów trójfazowych?

A2: Tak! DAB7-63H jest dostępny w wersjach 1P, 2P i 3P — idealnie nadaje się do trójfazowego oświetlenia, HVAC lub obwodów maszyn.

P3: Co oznacza „stop zawierający srebro na stykach” dla wydajności?

A3: Zmniejsza rezystancję styków, minimalizuje wyładowania łukowe podczas przełączania i wydłuża żywotność elektryczną - szczególnie ważne w obwodach o częstej pracy lub obciążeniach indukcyjnych.

P4: Czy mogę używać złączy widełkowych z tym wyłącznikiem różnicowoprądowym?

A4: Absolutnie! Obsługuje zarówno terminale PIN, jak i FORK po stronie linii i obciążenia, umożliwiając elastyczne, niskoprofilowe okablowanie i krótsze przebiegi kabli.

P5: Dlaczego wybrać CDADA zamiast innych marek MCB 10 kA?

A5: CDADA wyróżnia się, ponieważ:

● Rzeczywista wartość znamionowa 10 kA z pełnymi certyfikatami (nie tylko deklarowanymi)

● Zaawansowana komora łukowa (13 płyt) zapewniająca doskonałe przerywanie

● Opcje z dwoma terminalami rzadko spotykane w tej klasie

● Praca w zakresie od –40°C do +50°C – szersza niż u wielu konkurentów

● Gotowość do montażu OEM: stała jakość, wsparcie w języku angielskim, ceny hurtowe
