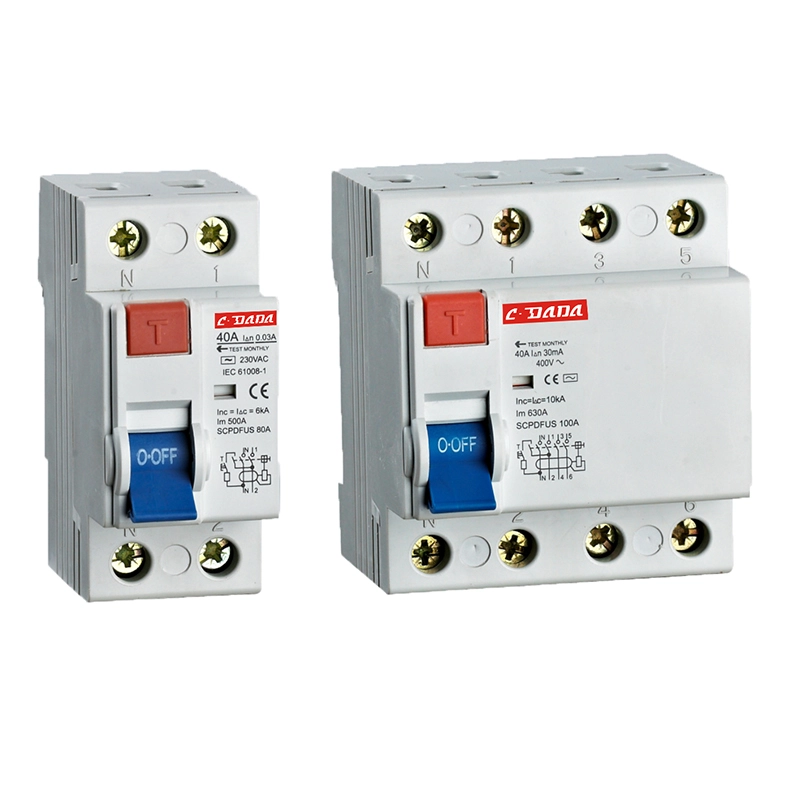

Co to jest wyłącznik różnicowoprądowy?

A Wyłącznik różnicowoprądowy(RCCB) to krytyczne elektryczne urządzenie zabezpieczające zaprojektowane w celu ochrony ludzi i mienia przed porażeniem prądem elektrycznym, zagrożeniem pożarowym i prądami upływowymi. W nowoczesnych systemach elektrycznych, w których obciążenia mieszkalne, komercyjne i przemysłowe są coraz bardziej złożone, wyłączniki RCCB odgrywają zasadniczą rolę w zapewnieniu bezpiecznej dystrybucji energii. Artykuł ten zawiera kompleksowy przewodnik wyjaśniający, jak działają wyłączniki RCCB, dlaczego są one niezbędne, jak wybrać odpowiedni model, typowe praktyki instalacyjne, wskazówki dotyczące konserwacji i zastosowania w świecie rzeczywistym. Pomaga także czytelnikom w rozwiązywaniu praktycznych problemów, takich jak uciążliwe wyłączanie, niewłaściwy rozmiar i problemy ze zgodnością systemu.

Spis treści

• 1. Wprowadzenie do wyłącznika różnicowoprądowego
• 2. Jak działa wyłącznik różnicowoprądowy
• 3. Rodzaje wyłączników RCCB i ich różnice
• 4. Kluczowe korzyści i mechanizmy ochrony
• 5. RCCB vs MCB vs RCBO
• 6. Jak wybrać odpowiedni wyłącznik RCCB
• 7. Wytyczne dotyczące instalacji i najlepsze praktyki
• 8. Typowe problemy i rozwiązywanie problemów
• 9. Konserwacja i testowanie
• 10. Zastosowania w różnych branżach
• 11. Standardy bezpieczeństwa i zgodność
• 12. Często zadawane pytania
• 13. Wniosek

1. Wprowadzenie do wyłącznika różnicowoprądowego

Wyłącznik różnicowoprądowy (RCCB) to elektryczne urządzenie zabezpieczające, które rozłącza obwód, gdy wykryje brak równowagi pomiędzy prądem fazowym i neutralnym. Ta nierównowaga zazwyczaj wskazuje na przepływ prądu upływowego do ziemi, co może być niebezpieczne dla ludzi lub prowadzić do pożaru elektrycznego.

W przeciwieństwie do standardowych urządzeń ochronnych, wyłączniki różnicowoprądowe nie chronią przed przeciążeniem lub zwarciem. Zamiast tego ich podstawową rolą jest zapewnienie bezpieczeństwa osobistego poprzez wykrywanie nawet małych prądów upływowych – często tak niskich jak 30 mA.

2. Jak działa wyłącznik różnicowoprądowy

Zasada działania wyłącznika różnicowoprądowego opiera się na obowiązującym prawie Kirchhoffa, które stanowi, że prąd wpływający do obwodu musi być równy prądowi wypływającemu z niego. Jeśli jest jakakolwiek różnica, oznacza to wyciek.

Wewnątrz wyłącznika różnicowoprądowego przekładnik prądowy stale monitoruje przewody pod napięciem i przewód neutralny. W normalnych warunkach pola magnetyczne znoszą się wzajemnie. Jednakże, gdy nastąpi wyciek, brak równowagi uruchamia mechanizm wyzwalający.

• Stan normalny: Prąd pod napięciem = Prąd neutralny
• Stan usterki: Prąd pod napięciem ≠ Prąd neutralny
• Działanie wyzwalające: obwód rozłącza się natychmiast (w milisekundach)

Dzięki tej szybkiej reakcji wyłączniki różnicowoprądowe są niezwykle skuteczne w zapobieganiu porażeniom elektrycznym.

3. Rodzaje wyłączników RCCB i ich różnice

Różne zastosowania wymagają różnych typów wyłączników RCCB. Poniżej znajduje się zestawienie najpopularniejszych typów:

4. Kluczowe korzyści i mechanizmy ochrony

Wyłączniki RCCB zapewniają wiele warstw ochrony, co czyni je niezbędnymi w nowoczesnych systemach elektrycznych:

• Ochrona przed porażeniem prądem:Zapobiega śmiertelnym wypadkom poprzez natychmiastowe odłączenie uszkodzonych obwodów.
• Zapobieganie pożarom:Zatrzymuje prądy upływowe, które mogą przegrzać okablowanie.
• Ochrona sprzętu:Zmniejsza szkody spowodowane zwarciami doziemnymi.
• Wysoka czułość:Wykrywa wycieki już od 10–30 mA.
• Szybki czas reakcji:Podróże w ciągu milisekund.

Te zalety sprawiają, że wyłączniki RCCB są niezbędne zarówno w infrastrukturze elektrycznej w budynkach mieszkalnych, jak i przemysłowych.

5. RCCB vs MCB vs RCBO

Wielu użytkowników myli wyłączniki RCCB z wyłącznikami nadprądowymi i RCBO. Poniższa tabela wyjaśnia różnice:

W wielu instalacjach wyłączniki RCCB są używane razem z wyłącznikami nadprądowymi, aby zapewnić pełną ochronę.

6. Jak wybrać odpowiedni wyłącznik RCCB

Wybór odpowiedniego wyłącznika różnicowoprądowego ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i wydajności systemu. Weź pod uwagę następujące czynniki:

• Prąd znamionowy:Dopasuj do obciążenia systemu (np. 25 A, 40 A, 63 A).
• Poziom czułości:30mA dla ochrony osobistej, 100mA–300mA dla ochrony przeciwpożarowej.
• Liczba biegunów:2-biegunowe dla sieci jednofazowych, 4-biegunowe dla sieci trójfazowych.
• Wybór typu:AC, A lub B w zależności od charakterystyki obciążenia.
• Niezawodność marki:Wybieraj certyfikowanych producentów ze sprawdzonymi wynikami bezpieczeństwa.

7. Wytyczne dotyczące instalacji i najlepsze praktyki

Prawidłowa instalacja jest niezbędna do działania wyłącznika RCCB. Nieprawidłowe okablowanie może prowadzić do niepożądanego wyłączenia lub braku zadziałania.

• Zapewnij prawidłowe połączenie fazowe i neutralne.
• Zainstaluj RCCB przed obwodami końcowymi.
• Unikaj mieszania przewodów neutralnych pomiędzy obwodami.
• Przetestuj urządzenie po instalacji za pomocą przycisku testowego.
• Postępuj zgodnie z lokalnymi przepisami i normami elektrycznymi.

8. Typowe problemy i rozwiązywanie problemów

Nawet wysokiej jakości wyłączniki RCCB mogą powodować problemy. Oto typowe problemy i rozwiązania:

• Uciążliwe wyłączenie:Często spowodowane wyciekiem z wielu urządzeń lub słabą izolacją.
• Nie udało się zresetować:Może wskazywać trwałe zwarcie doziemne.
• Brak wyłączenia podczas testu:Urządzenie może być wadliwe i wymagać wymiany.
• Przegrzanie:Spowodowane luźnymi połączeniami lub przeciążeniem.

9. Konserwacja i testowanie

Regularna konserwacja zapewnia długoterminową niezawodność wyłączników RCCB:

• Naciskaj przycisk testowy co miesiąc, aby sprawdzić działanie.
• Co roku sprawdzaj połączenia przewodów.
• Wymień przestarzałe urządzenia co 8–10 lat.
• Obserwuj, czy nie występują oznaki odbarwienia lub spalenia.

10. Zastosowania w różnych branżach

Wyłączniki różnicowoprądowe są szeroko stosowane w różnych sektorach:

• Budynki mieszkalne:Kuchnie, łazienki i obwody zewnętrzne.
• Obiekty komercyjne:Biura, centra handlowe i hotele.
• Zakłady przemysłowe:Panele zabezpieczające i sterujące maszyn.
• Opieka zdrowotna:Krytyczne systemy podtrzymywania życia i laboratoria.
• Stacje ładowania pojazdów elektrycznych:Wykrywanie wycieków o wysokiej czułości.

11. Standardy bezpieczeństwa i zgodność

Aby zapewnić niezawodność i wydajność, wyłączniki różnicowoprądowe muszą spełniać międzynarodowe standardy bezpieczeństwa. Normy te definiują parametry, takie jak czas zadziałania, czułość na wycieki i testy wytrzymałościowe.

Zgodność zapewnia, że ​​urządzenie działa nieprzerwanie w warunkach usterek i spełnia globalne oczekiwania w zakresie bezpieczeństwa.

12. Często zadawane pytania

P1: Czy wyłącznik RCCB chroni przed zwarciami?
Nie, chroni jedynie przed upływem prądu. Do ochrony przed zwarciem wymagane są wyłączniki MCB.

P2: Dlaczego mój RCCB często się wyłącza?
Może to być spowodowane wadliwymi urządzeniami, problemami z izolacją lub skumulowanymi wyciekami.

P3: Czy RCCB może działać bez uziemienia?
Nie jest to zalecane. Prawidłowe uziemienie zapewnia efektywną pracę.

P4: Jak często należy testować wyłączniki RCCB?
Przynajmniej raz w miesiącu za pomocą wbudowanego przycisku testowego.

P5: Jaka jest żywotność wyłącznika RCCB?
Zwykle 8–10 lat, w zależności od warunków użytkowania.

13. Wniosek

Wyłącznik różnicowoprądowy jest jednym z najważniejszych urządzeń zabezpieczających w każdym systemie elektrycznym. Zapewnia ochronę ratującą życie poprzez wykrywanie prądów upływowych i rozłączanie obwodów w ciągu milisekund. Niezależnie od tego, czy są stosowane w domach, fabrykach czy budynkach komercyjnych, wyłączniki różnicowoprądowe znacznie zmniejszają ryzyko porażenia prądem elektrycznym i zagrożenia pożarowego.

Wybór odpowiedniego typu, prawidłowy montaż i regularna konserwacja zapewniają długotrwałe bezpieczeństwo i stabilność systemu. Ponieważ wymagania elektryczne stale rosną, wyłączniki RCCB pozostają podstawowym elementem nowoczesnych systemów dystrybucji energii.
