Dlaczego stycznik modułowy staje się niezbędny w nowoczesnych elektrycznych systemach sterowania?

Spis treści

• 1. Wprowadzenie do stycznika modułowego
• 2. Struktura i zasada działania
• 3. Kluczowe zalety nowoczesnych systemów
• 4. Stycznik modułowy a stycznik tradycyjny
• 5. Scenariusze zastosowań w różnych branżach
• 6. Jak wybrać odpowiedni stycznik modułowy
• 7. Uwagi dotyczące instalacji i konserwacji
• 8. Typowe problemy i rozwiązywanie problemów
• 9. Przyszłe trendy w technologii przełączania modułowego
• 10. Często zadawane pytania
• 11. Wnioski i kontakt

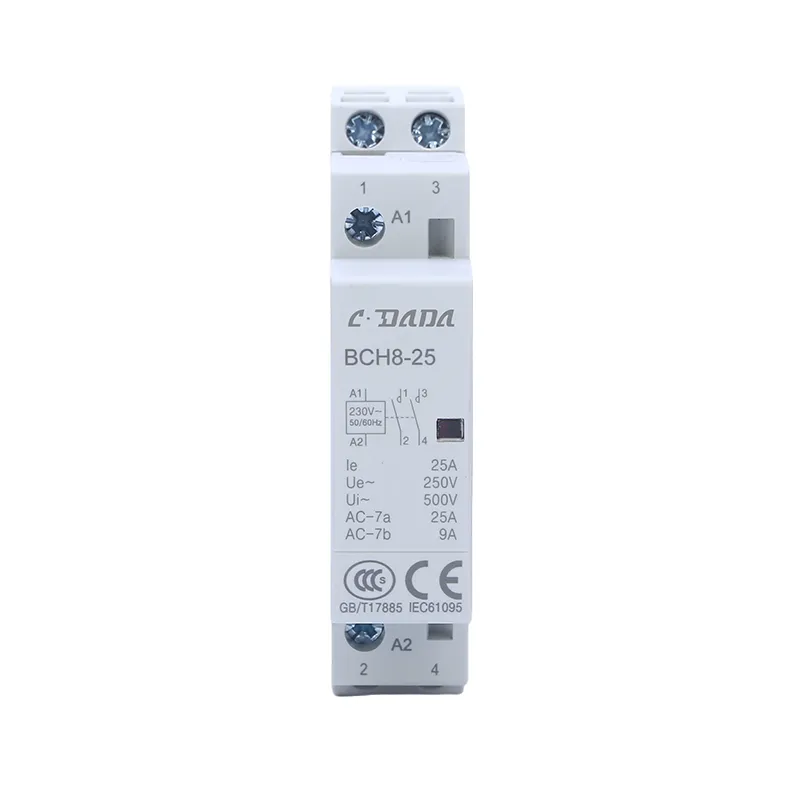

1. Wprowadzenie do stycznika modułowego

Stycznik modułowy to sterowane elektrycznie urządzenie przełączające zaprojektowane do zarządzania obwodami mocy w kompaktowym, modułowym formacie, który pasuje do standardowych systemów szyn DIN. W przeciwieństwie do tradycyjnych, nieporęcznych styczników, styczniki modułowe zostały zaprojektowane specjalnie z myślą o usprawnionych panelach rozdzielczych, gdzie wydajność przestrzenna, bezpieczeństwo i łatwość instalacji mają kluczowe znaczenie.

Są szeroko stosowane w sterowaniu oświetleniem, systemach HVAC, automatyce przemysłowej i infrastrukturze inteligentnych budynków. Ich konstrukcja jest zgodna z nowoczesnymi wymaganiami w zakresie automatyzacji, efektywności energetycznej i scentralizowanego sterowania.

W miarę jak systemy elektryczne ewoluują w kierunku inteligentnego sterowania i rozproszonego zarządzania energią, styczniki modułowe coraz częściej stają się standardowym komponentem, a nie opcjonalnym ulepszeniem.

2. Struktura i zasada działania

Stycznik modułowy działa na prostej, ale bardzo skutecznej zasadzie elektromagnetycznej. Kiedy do cewki przyłożone jest napięcie sterujące, wytwarza ono pole magnetyczne, które ściąga ze sobą styki, umożliwiając przepływ prądu przez obwód główny.

Kluczowe komponenty obejmują:

• Cewka:Generuje siłę elektromagnetyczną po włączeniu zasilania
• Łączność:Otwórz lub zamknij obwód
• Załącznik:Zapewnia izolację i ochronę bezpieczeństwa
• Obudowa na szynę DIN:Umożliwia montaż modułowy

Konstrukcja zapewnia szybkie przełączanie, niski pobór mocy i stabilną pracę przy zmiennym obciążeniu.

3. Kluczowe zalety nowoczesnych systemów

Rosnąca popularność styczników modułowych wynika z kilku ważnych zalet, które pozwalają sprostać wyzwaniom współczesnej elektrotechniki.

• Konstrukcja oszczędzająca miejsce:Idealny do kompaktowych rozdzielnic
• Efektywność energetyczna:Niski pobór mocy cewki zmniejsza koszty operacyjne
• Cicha praca:Nadaje się do środowisk mieszkalnych i komercyjnych
• Łatwa instalacja:Montaż na szynie DIN upraszcza konfigurację
• Wysoka niezawodność:Zaprojektowane z myślą o długich cyklach życia przełączania
• Elastyczne sterowanie:Kompatybilny z systemami automatyki

Te zalety sprawiają, że styczniki modułowe są szczególnie cenne w systemach inteligentnego budynku, w których wydajność i automatyzacja są najważniejszymi priorytetami.

4. Stycznik modułowy a stycznik tradycyjny

Zrozumienie różnicy pomiędzy stycznikami modułowymi a stycznikami tradycyjnymi jest niezbędne do wyboru odpowiedniego rozwiązania.

Podczas gdy tradycyjne styczniki nadal dominują w ciężkich środowiskach przemysłowych, styczniki modułowe są wyraźnie lepsze w nowoczesnych systemach sterowanych automatyką.

5. Scenariusze zastosowań w różnych branżach

Styczniki modułowe są wykorzystywane w szerokiej gamie zastosowań ze względu na ich wszechstronność i kompaktową konstrukcję.

• Budynki mieszkalne:Sterowanie oświetleniem, podgrzewaczami wody i systemami inteligentnego domu
• Obiekty komercyjne:Sterowanie HVAC, schody ruchome i systemy wind
• Automatyka przemysłowa:Przełączanie silników i sterowanie maszynami
• Systemy energetyczne:Falowniki fotowoltaiczne i systemy magazynowania energii
• Infrastruktura:Systemy oświetlenia publicznego i sterowania ruchem

W inteligentnych budynkach styczniki modułowe często służą jako szkielet scentralizowanych systemów zarządzania energią, umożliwiając zautomatyzowaną kontrolę obciążenia i planowanie.

6. Jak wybrać odpowiedni stycznik modułowy

Wybór odpowiedniego stycznika modułowego ma kluczowe znaczenie dla niezawodności i wydajności systemu. Należy wziąć pod uwagę kilka kluczowych czynników.

• Prąd znamionowy:Musi spełniać wymagania dotyczące obciążenia
• Napięcie sterujące:Zapewnij kompatybilność z systemami sterowania
• Liczba biegunów:Układy jednofazowe lub trójfazowe
• Cykl pracy:Częstotliwość operacji łączeniowych
• Warunki środowiskowe:Temperatura, wilgotność i poziom zapylenia

Poniżej znajduje się uproszczony przewodnik wyboru:

7. Uwagi dotyczące instalacji i konserwacji

Właściwy montaż zapewnia optymalną wydajność i długą żywotność. Styczniki modułowe zaprojektowano z myślą o łatwości użytkowania, należy jednak przestrzegać odpowiednich procedur.

• Przed instalacją upewnij się, że zasilanie jest odłączone
• Zamontuj bezpiecznie na szynie DIN
• Sprawdź połączenia przewodów zgodnie ze schematami
• Sprawdź zgodność napięcia cewki
• Przetestuj działanie przełączania przed pełnym wdrożeniem

Konserwacja jest zazwyczaj minimalna, ale zaleca się okresową kontrolę, aby upewnić się, że styki pozostają czyste i wolne od zużycia.

8. Typowe problemy i rozwiązywanie problemów

Nawet wysokiej jakości styczniki modułowe mogą powodować problemy, jeśli są niewłaściwie używane lub instalowane.

• Spawanie kontaktowe:Często spowodowane przeciążeniem
• Awaria cewki:Z powodu nieprawidłowego zasilania napięciem
• Przegrzanie:Słaba wentylacja lub nadmierne obciążenie
• Zużycie mechaniczne:Częste cykle przełączania w czasie

Rozwiązywanie problemów należy zawsze rozpoczynać od sprawdzenia warunków obciążenia, a następnie wykonać testy elektryczne cewki i integralności styków.

9. Przyszłe trendy w technologii przełączania modułowego

Przyszłość styczników modułowych jest ściśle związana z rozwojem inteligentnych sieci i inteligentnych systemów budynków. Ich ewolucję kształtuje kilka trendów:

• Integracja z systemami sterowania opartymi na IoT
• Zdalne monitorowanie i diagnostyka
• Algorytmy optymalizacji zużycia energii
• Miniaturyzacja i projekty o większej gęstości
• Ulepszona technologia tłumienia łuku

W miarę dalszego rozwoju automatyzacji styczniki modułowe będą odgrywać coraz ważniejszą rolę w umożliwieniu wydajnej i inteligentnej dystrybucji energii.

10. Często zadawane pytania

P1: Jaki jest główny cel stycznika modułowego?
Służy do przełączania obciążeń elektrycznych w systemach sterowania, zwłaszcza w zastosowaniach związanych z automatyką i zarządzaniem budynkami.

P2: Czy styczniki modułowe można stosować w środowiskach przemysłowych?
Tak, ale najlepiej nadają się do lekkich i średnich obciążeń przemysłowych, a nie do ciężkich maszyn.

P3: Jak długo wytrzymuje stycznik modułowy?
Przy właściwym użytkowaniu może wytrzymać setki tysięcy do milionów cykli przełączania, w zależności od warunków obciążenia.

P4: Czy styczniki modułowe są energooszczędne?
Tak, zostały zaprojektowane z myślą o niskim zużyciu energii przez cewkę, co czyni je wysoce wydajnymi w porównaniu do tradycyjnych modeli.

11. Wnioski i kontakt

Styczniki modułowe stanowią znaczący postęp w technologii przełączania elektrycznego. Ich zwarta konstrukcja, wydajność i możliwości adaptacji sprawiają, że są one niezbędnym elementem nowoczesnych systemów elektrycznych, od automatyki mieszkaniowej po sieci sterowania przemysłowego. W miarę jak infrastruktura staje się coraz bardziej inteligentna, zapotrzebowanie na niezawodne i elastyczne urządzenia przełączające będzie nadal rosło.

Producenci lubiąShanghai DaDa Electric Co., Ltd.przyczyniają się do tej ewolucji, opracowując wysokowydajne modułowe rozwiązania styczników dostosowane do światowych standardów przemysłowych.

Jeśli szukasz stabilnych, wydajnych i opłacalnych rozwiązań w zakresie styczników modułowych, nasz zespół inżynierów jest gotowy wesprzeć Twoje wymagania projektowe.

Skontaktuj się z namiDzisiajw celu poznania niestandardowych rozwiązań i wsparcia technicznego dla elektrycznych systemów sterowania.
