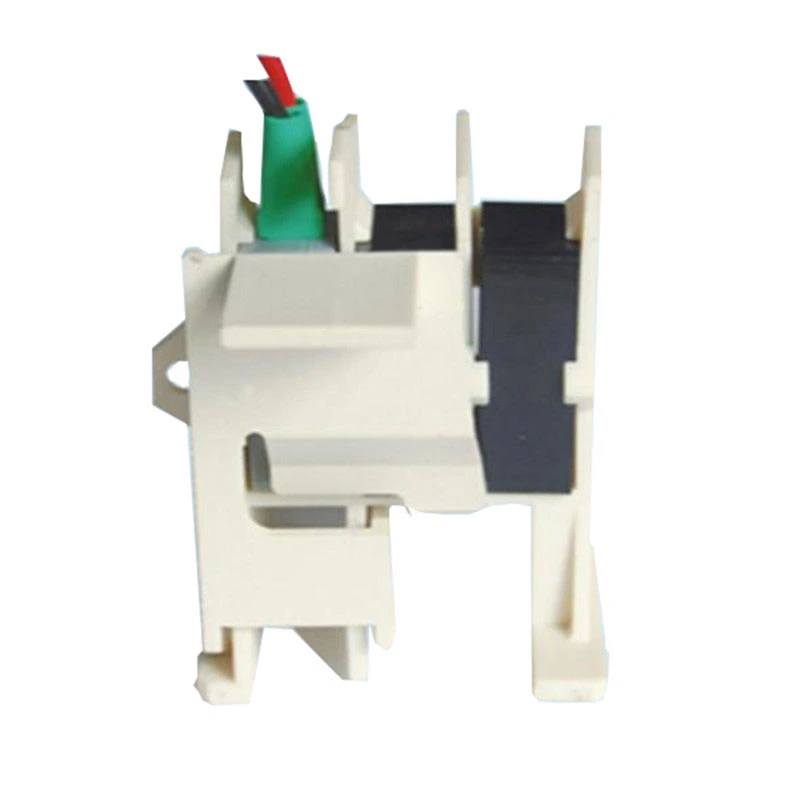

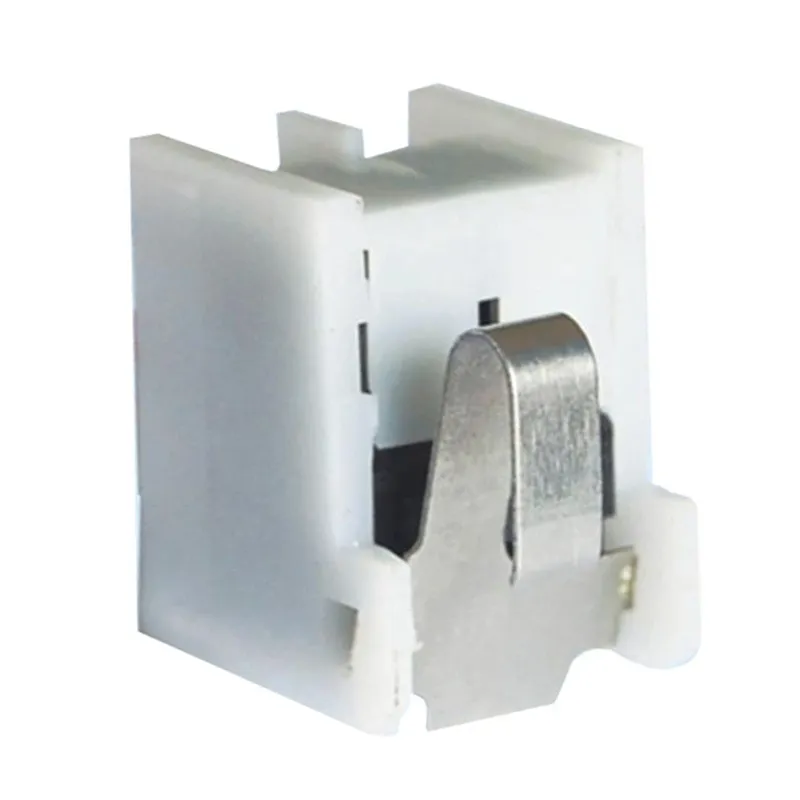

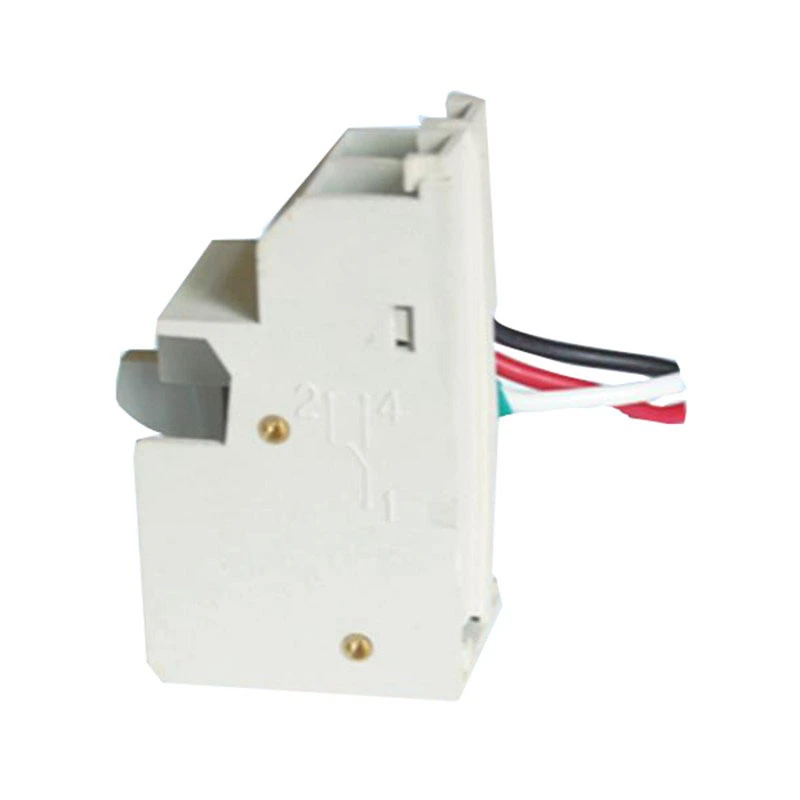

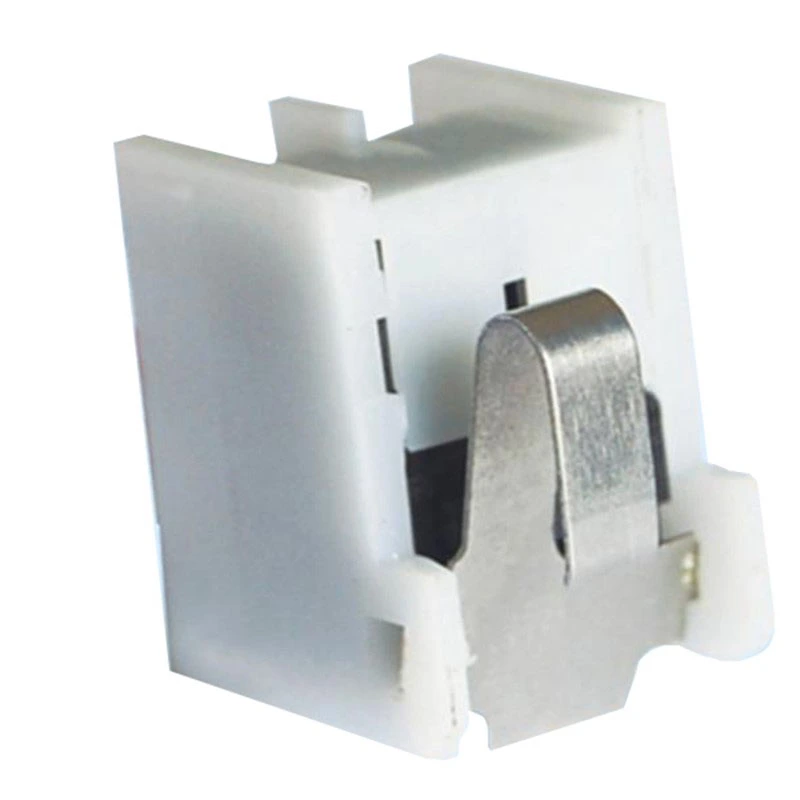

Styk pomocniczy MCCB

CDADA jest niezawodnym dostawcą i rozumiemy, że niezawodne styki pomocnicze są kluczowe dla zapewnienia bezpieczeństwa i wydajności Twoich systemów elektrycznych. Nasze styki pomocnicze CDADA MCCB zapewniają precyzyjne wskazanie stanu otwarcia i zamknięcia wyłączników MCCB (wyłączników kompaktowych), co czyni je niezbędnymi zarówno w zastosowaniach przemysłowych, jak i komercyjnych. Niezależnie od tego, czy projektujesz nowy system, czy modernizujesz istniejący, nasze styki pomocnicze zapewniają elastyczność i niezawodność, której potrzebujesz.

Najważniejsze cechy produktu

Cel: Monitorowanie i kontrola stanu wyłączników MCCB.

Konfiguracje: Dostępne w opcjach 1NO/1NC, 2NO/2NC i 4NO/4NC.

Kompatybilność: Zaprojektowane do bezproblemowej współpracy z wyłącznikami CDADA MCCB, ale także kompatybilne z wieloma innymi markami.

Łatwość instalacji: Wstępnie okablowane dla szybkiej i łatwej konfiguracji.

Trwałość: Konstrukcja odporna na trudne warunki i częste użytkowanie.

Nasze zalecenie: W przypadku większości zastosowań konfiguracja 2NO/2NC zapewnia zrównoważone podejście pomiędzy funkcjonalnością i opłacalnością.

Dane techniczne

Przewodnik instalacji i użytkowania

Aby zapewnić prawidłowe działanie i trwałość styków pomocniczych CDADA MCCB, postępuj zgodnie z poniższymi wytycznymi:

★ Sprawdź kompatybilność: Upewnij się, że konfiguracja styków odpowiada wymaganiom aplikacji i modelowi wyłącznika MCCB.

★ Instalacja: Podłącz zgodnie z dostarczonym schematem połączeń.

● Dla Inm = 63A-225A należy zastosować 1 zestaw styków pomocniczych (ale 2 zestawy są w zestawie).

● Dla Inm = 250A-1600A należy użyć 2 zestawów styków pomocniczych (ale 4 zestawy są w zestawie).

★ Testowanie: Przed pełnym uruchomieniem przetestuj styki pomocnicze w kontrolowanych warunkach, aby potwierdzić prawidłowe działanie.

Wskazówka dotycząca konserwacji: Regularnie sprawdzaj połączenia pod kątem oznak zużycia lub korozji. Utrzymuj obszar w czystości, aby zapobiec gromadzeniu się kurzu, który mógłby mieć wpływ na wydajność.

Omówienie schematu okablowania

Schemat okablowania różni się nieznacznie w zależności od prądu znamionowego wyłącznika MCCB:

★ Dla Inm = 63A-225A:

★ Pozycja zamknięta: Użyj 1 zestawu styków pomocniczych (w zestawie 2 zestawy).

★ Pozycja otwarta: Podobnie użyj 1 zestawu styków pomocniczych (w zestawie 2 zestawy).

★ Dla Inm = 250A-1600A:

★ Pozycja zamknięta: Użyj 2 zestawów styków pomocniczych (w zestawie 4 zestawy).

★ Pozycja otwarta: Podobnie użyj 2 zestawów styków pomocniczych (w zestawie 4 zestawy).

★ Uwaga dotycząca instalacji: Aby uzyskać dokładne połączenia, zawsze odwołuj się do konkretnych schematów okablowania dołączonych do produktu.

Często zadawane pytania

P1: Do czego służy styk pomocniczy MCCB?

A1: Styk pomocniczy służy do monitorowania i wskazywania stanu otwarcia/zamknięcia wyłącznika MCCB, umożliwiając zdalne monitorowanie i sterowanie wyłącznikiem.

P2: Czy mogę zainstalować ten styk pomocniczy w dowolnym wyłączniku MCCB?

A2: Chociaż zostały zaprojektowane przede wszystkim pod kątem kompatybilności z wyłącznikami kompaktowymi CDADA, mogą pasować również do innych marek. Sprawdź specyfikacje i w razie wątpliwości skonsultuj się z naszym zespołem technicznym.

P3: Jak wybrać pomiędzy stykami NO i NC?

A3: Styki normalnie otwarte (NO) zamykają się, gdy wyłącznik MCCB jest zamykany, podczas gdy styki normalnie zwarte (NC) są otwarte. Wybierz w zależności od potrzeb systemu w zakresie sygnalizacji i sterowania.

P4: Dlaczego warto wybrać styki pomocnicze CDADA MCCB?

A4: W CDADA skupiamy się na:

● Zapewnienie jakości: Każde urządzenie przechodzi rygorystyczne testy.

● Łatwość integracji: Prosta instalacja i kompatybilność z różnymi wyłącznikami różnicowoprądowymi.

● Obsługa klienta: Bezpośredni dostęp do naszego doświadczonego zespołu technicznego.

● Opłacalność: Wysokiej jakości komponenty w konkurencyjnych cenach.

Notatka końcowa CDADA

Wybór odpowiedniego styku pomocniczego może znacznie zwiększyć niezawodność i funkcjonalność systemów elektrycznych. Dzięki CDADA inwestujesz w produkty wysokiej jakości poparte wsparciem ekspertów. Pozwól nam pomóc Ci osiągnąć doskonałą wydajność i bezpieczeństwo systemu dzięki naszym niezawodnym rozwiązaniom.
