Alarm MCB i styk pomocniczy

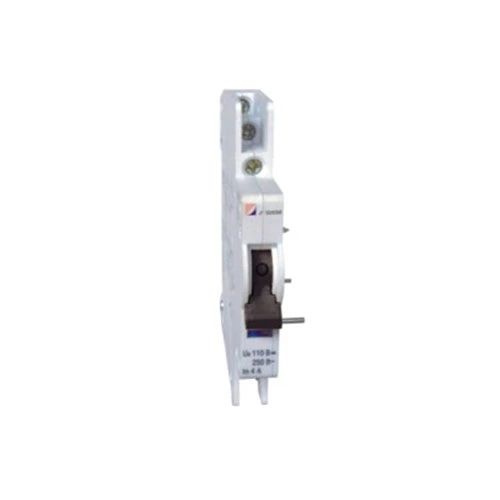

CDADA to producent i dostawca z ponad 40-letnim doświadczeniem. Widzieliśmy zbyt wiele projektów, w których operatorzy paneli przegapili zadziałanie wyłącznika – aż było za późno. Właśnie dlatego zaprojektowaliśmy CDADA MCB alarm i styk pomocniczy (DAB7-FL): inteligentne, oszczędzające miejsce rozwiązanie, które zapewnia dwa krytyczne sygnały w jednym module — położenie wyłącznika (WŁ./WYŁ.) i przyczynę wyzwolenia (przeciążenie/zwarcie).

Nasza rada: Jeśli Twój system sterowania musi rozróżniać wyłączenie ręczne od wyłączenia awaryjnego, jest to akcesorium, które musisz wybrać. Same standardowe styki pomocnicze nie są w stanie dostrzec różnicy – ​​ale nasze tak.

Konstrukcja dwufunkcyjna: jeden moduł, dwa sygnały

CDADA MCB Alarm i styk pomocniczy posiada dwa niezależne styki przełączające ze sprytnym mechanicznym selektorem:

★ Żółty wskaźnik w „A”: Obydwa styki pełnią funkcję styków pomocniczych → sygnalizują stan włączenia/wyłączenia MCB

★ Żółty wskaźnik przy „AL”:

★ Lewy styk = pomocniczy (status WŁ./WYŁ.)

★ Prawy styk = alarm (aktywuje się tylko wtedy, gdy MCB wyłączy się z powodu usterki)

★ Oznacza to, że możesz podłączyć:

★ Zielone światło wskazujące „włączenie”

★ Czerwone światło lub wejście PLC wyzwalające „alarm o usterce”

★ Wszystko z jednego modułu dodatkowego w Twoim DAB7-63 MCB.

Dane techniczne

Ważne: tego akcesorium nie można używać samodzielnie — należy je zamontować bezpośrednio na wyłączniku różnicowoprądowym DAB7-63.

Instrukcja instalacji (od naszych inżynierów terenowych)

★ Wykonaj poniższe kroki, aby zapewnić bezpieczną i niezawodną pracę:

★ WYŁĄCZ obwód przed instalacją.

★ Wsuń moduł DAB7-FL na lewą stronę MCB DAB7-63, aż usłyszysz kliknięcie.

★ Zabezpiecz za pomocą dołączonej taśmy dwustronnej (dla odporności na wibracje).

★ Podłącz przewody do 4 zacisków (2 na grupę styków):

★ Użyj lewej pary jako pomocniczej (status)

★ Użyj właściwej pary do alarmu (wykrycie wyzwolenia)

★ Ustaw żółty selektor na „AL”, jeśli potrzebujesz funkcji alarmu o usterce.

★ Test: Ręcznie wyłącz MCB — podczas wyłączenia awaryjnego stan powinien zmienić się tylko styk alarmowy.

★ Wskazówka dla profesjonalistów: Wyraźnie oznacz przewody! Wielu techników podczas uruchamiania myli sygnały pomocnicze z sygnałami alarmowymi.

Kiedy należy tego używać zamiast standardowego styku pomocniczego?

Typowe zastosowania:

★ Monitorowanie PDU centrum danych

★ Skrzynki łączące energię słoneczną

★ Przemysłowe panele sterowania

★ Systemy zarządzania budynkiem (BMS)

★ Obwody bezpieczeństwa windy lub HVAC

Często zadawane pytania

P1: Czy mogę używać tego na wyłącznikach MCB innych niż CDADA?

A1: Nie. DAB7-FL jest mechanicznie i wymiarowo zaprojektowany wyłącznie dla wyłączników CDADA DAB7-63. Nie pasuje do wyłączników krańcowych Schneider, ABB ani Siemens.

P2: Jak faktycznie działa styk alarmowy?

A2: Wewnątrz wyłącznika nadprądowego mechanizm zatrzasku wyłączającego porusza się inaczej podczas wyłączania spowodowanego zwarciem termicznym/magnetycznym niż przy wyłączeniu ręcznym. DAB7-FL wykrywa tę różnicę mechaniczną i aktywuje styk alarmowy tylko w przypadku rzeczywistych usterek.

P3: Czy potrzebuję okablowania obu styków?

Odpowiedź 3: Niekoniecznie. Można używać tylko urządzenia pomocniczego, samego alarmu lub obu — w zależności od logiki sterowania. Moduł zapewnia elastyczność.

P4: Czy nadaje się do zastosowań związanych z energią słoneczną prądu stałego?

A4: Tak! Dzięki napięciu znamionowemu DC-12 wynoszącemu 110 V/0,5 A idealnie nadaje się do monitorowania ciągów fotowoltaicznych, gdzie trzeba zdalnie wykryć awarie paneli fotowoltaicznych.

P5: Dlaczego warto wybrać CDADA zamiast marek generycznych?

A5: Ponieważ oferujemy:

● Prawdziwa dyskryminacja usterek (nie tylko wykrywanie położenia)

● Bezproblemowa integracja z wyłącznikami różnicowoprądowymi DAB7 – bez płytek adapterowych

● Fabrycznie przetestowane sprzęgło mechaniczne – brak luzów i brakujących sygnałów

● Wyraźny wskaźnik wizualny (żółta flaga) do weryfikacji w terenie

● Globalne certyfikaty (CE, CB, RoHS) zapewniające bezproblemowe projekty

Uwaga końcowa od działu badawczo-rozwojowego CDADA

W nowoczesnych systemach elektrycznych samo „włączanie/wyłączanie” nie wystarczy — potrzebna jest inteligencja. Nasz styk alarmowy i pomocniczy MCB zamienia prosty wyłącznik w węzeł diagnostyczny, pomagając budować inteligentniejsze i bezpieczniejsze panele. A ponieważ wykonał go ten sam zespół, który projektuje MCB, uzyskujesz idealną synergię — bez zgadywania”. — Zespół ds. Rozwoju Produktu CDADA

Gotowy do zamówienia? Oferujemy:

● Zniżki hurtowe dla producentów paneli

● Wstępnie zmontowane jednostki MCB + DAB7-FL (oszczędność pracy)

● Darmowe schematy okablowania i przykłady logiki PLC
