2P 4P elektromagnetyczne RCBO

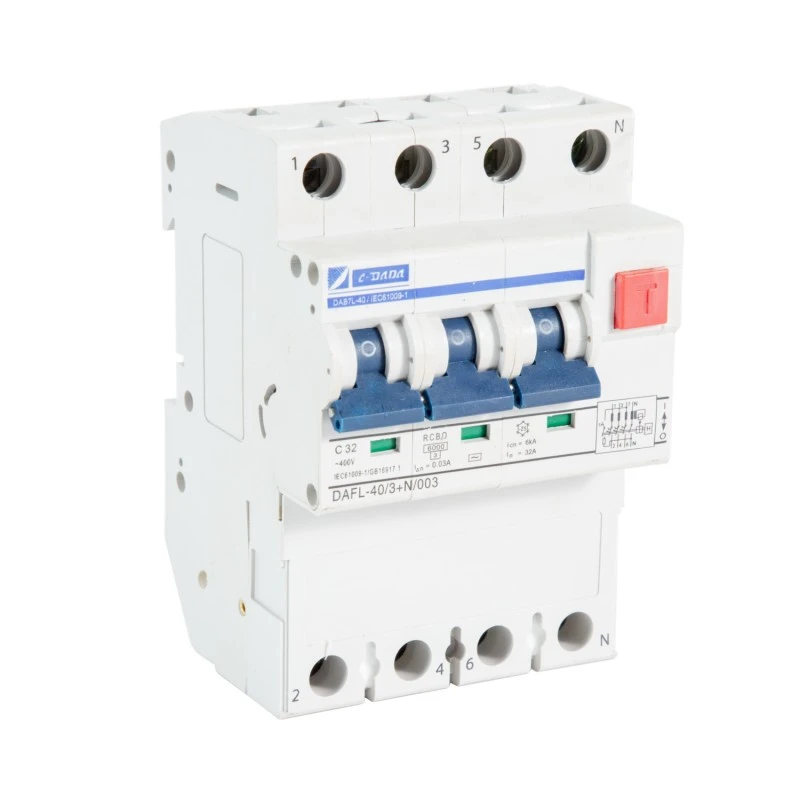

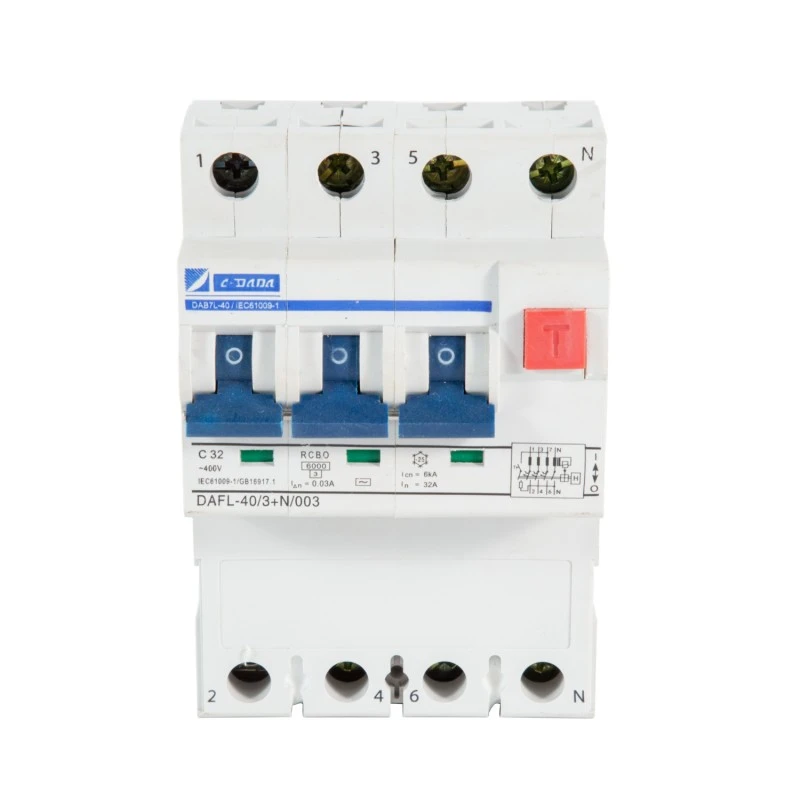

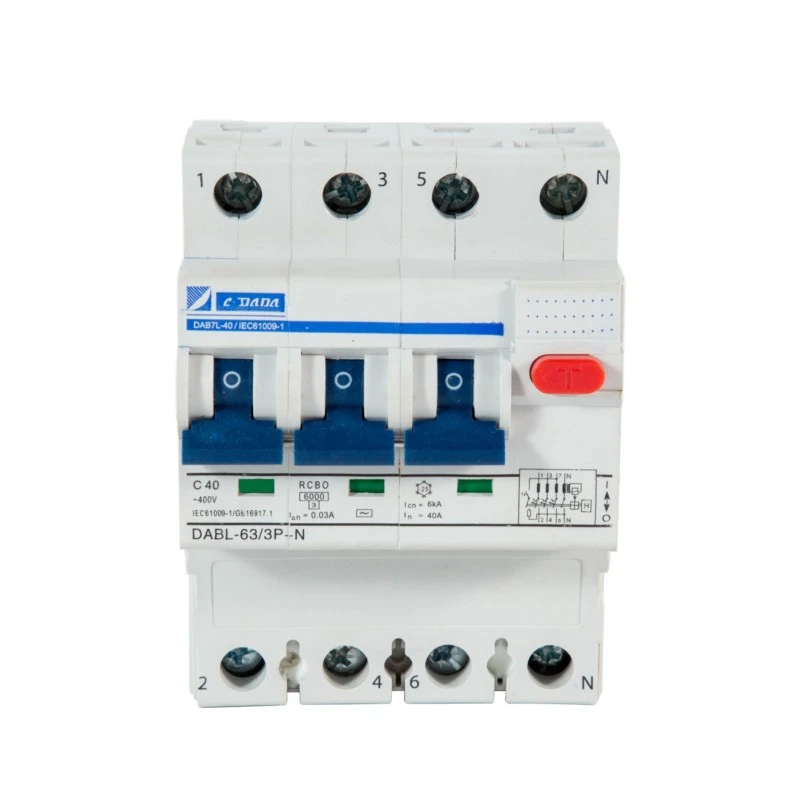

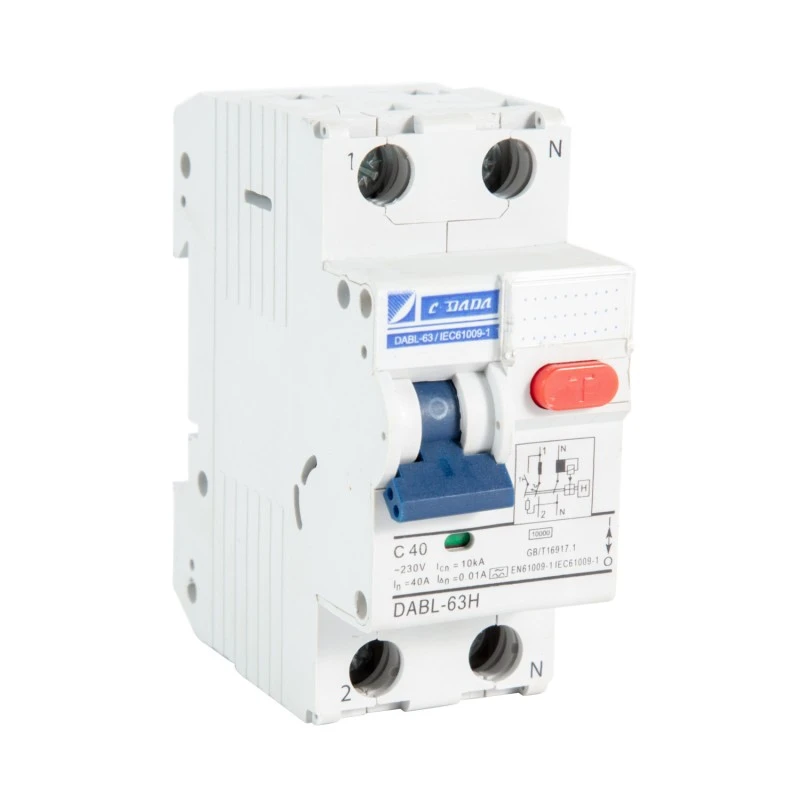

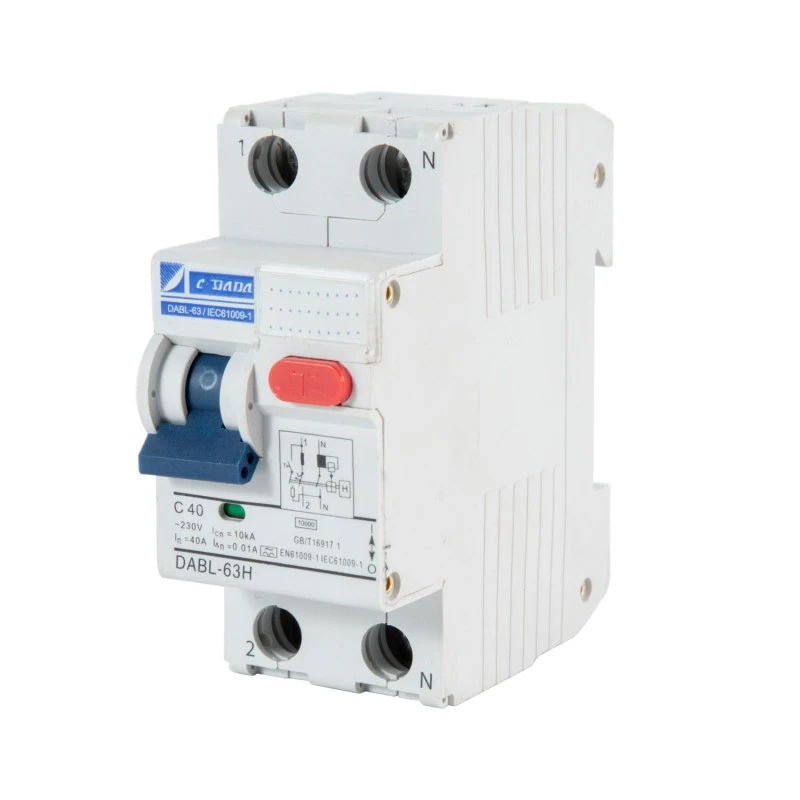

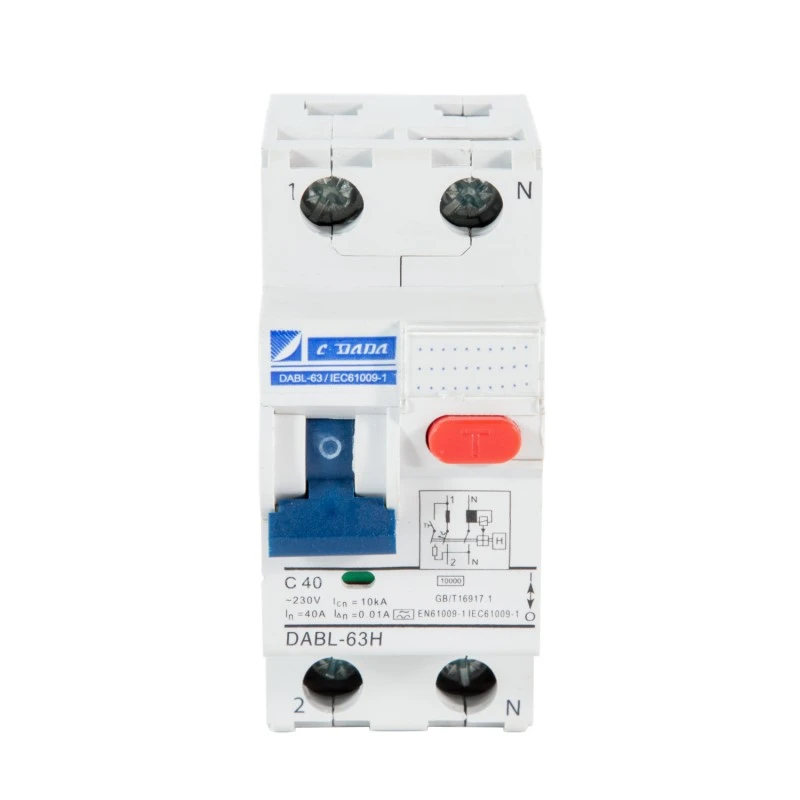

W trosce o bezkompromisowe bezpieczeństwo w środowiskach, w których niezawodność zasilania jest niepewna, firma Shanghai DADA Electric CO., LTD. przedstawia CDADA DABF-63 2P 4P Electromagnetic RCBO prawdziwy elektromagnetyczny wyłącznik różnicowoprądowy 2P/4P z zabezpieczeniem nadprądowym, który działa bez żadnych elementów elektronicznych ani zewnętrznego źródła zasilania. Zaprojektowany zgodnie ze standardami IEC, ten RCBO zapewnia trzy podstawowe zabezpieczenia w jednym urządzeniu:

★ Zapobieganie porażeniu prądem elektrycznym (poprzez wykrywanie prądu różnicowego 30mA),

★ Zabezpieczenie przeciążeniowe (mechanizm termiczny),

★ Przerwanie zwarcia (wyzwalacz magnetyczny, 6kA).

Zalecany do gniazdek zewnętrznych, garaży, piwnic i instalacji wiejskich, DABF-63 nadal działa nawet w przypadku utraty przewodu neutralnego, załamania napięcia lub podczas przerw w dostawie prądu – co stanowi kluczową przewagę nad alternatywami elektronicznymi. Dzięki niezależnemu wskaźnikowi położenia styków, zakresowi pracy od –25°C do +40°C i solidnej konstrukcji zacisków, zapewnia niezawodne działanie tam, gdzie ma to największe znaczenie.

Kluczowe dane techniczne

Model: seria DABF-63

Typ: Elektromagnetyczny RCBO (bez elektroniki, nie wymaga dodatkowego zasilania)

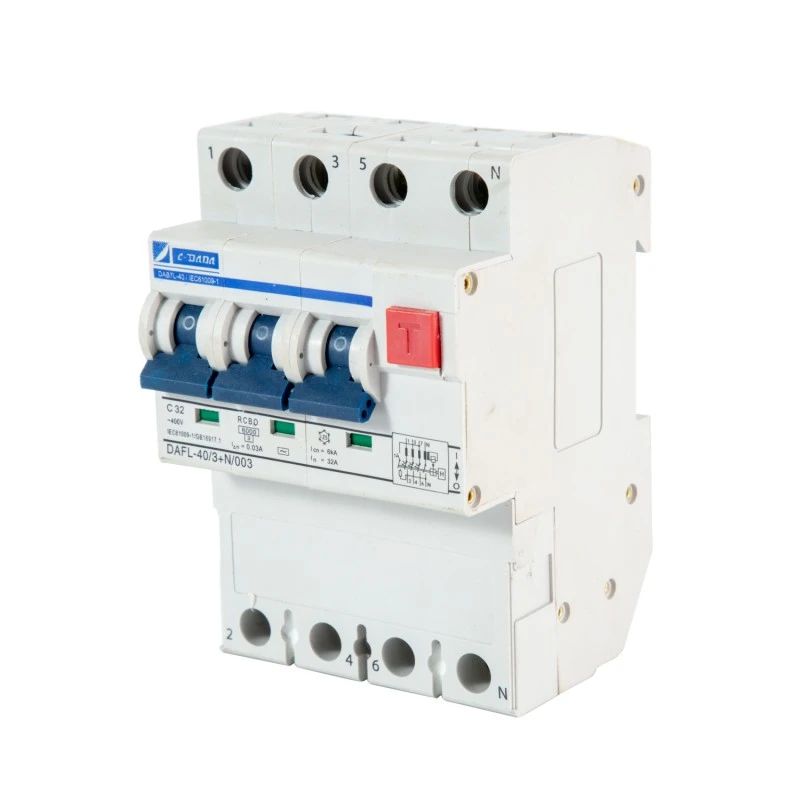

Bieguny: 2P (1+N) lub 4P (3+N)

Prąd znamionowy (In): 6–63 A (typowy zakres w oparciu o platformę DAB7)

Czułość szczątkowa (I△n): 30 mA (standard dla ochrony osobistej; opcjonalnie 100 mA)

Prąd niewyłączający: 0,5 × I△n

Czas wyłączenia przy I△n: ≤ 0,1 s

Zdolność wyłączania: 6kA

Funkcje ochronne:

Prąd różnicowy (upływ) – wykrywanie elektromagnetyczne

★ Przeciążenie – bimetaliczne termiczne

★ Zwarcie – wyzwalacz magnetyczny

★ Temperatura pracy: –25°C do +40°C

Montaż: szerokość 2 modułów na szynie DIN 35 mm

Kluczowe funkcje:

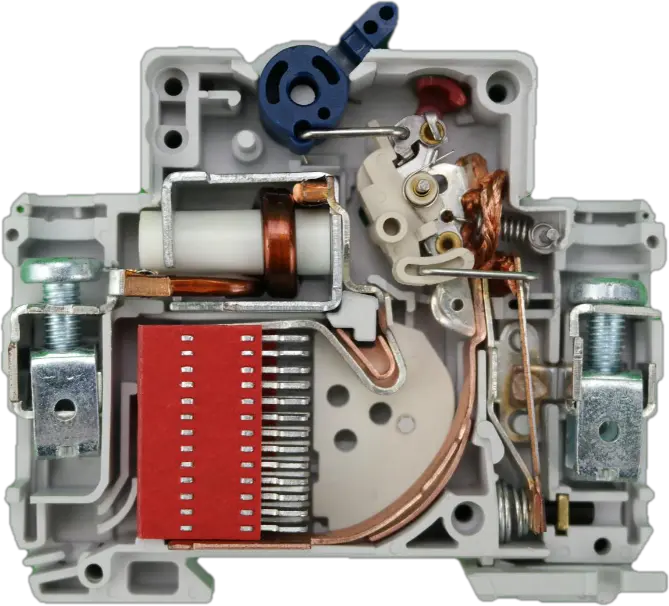

★ Czysty elektromagnetyczny mechanizm różnicowy

★ Niezależny wskaźnik położenia styków (prawdziwy stan WŁ./WYŁ./wyzwolenia)

★ Przycisk „TEST” umożliwiający comiesięczną kontrolę funkcjonalności

★ Zaciski zaciskowe z karbem → mniejsze straty ciepła, mocniejszy chwyt

★ Styki zawierające srebro → wysoka trwałość, niska rezystancja

★ Śruby wielofunkcyjne (+/–) → łatwy montaż

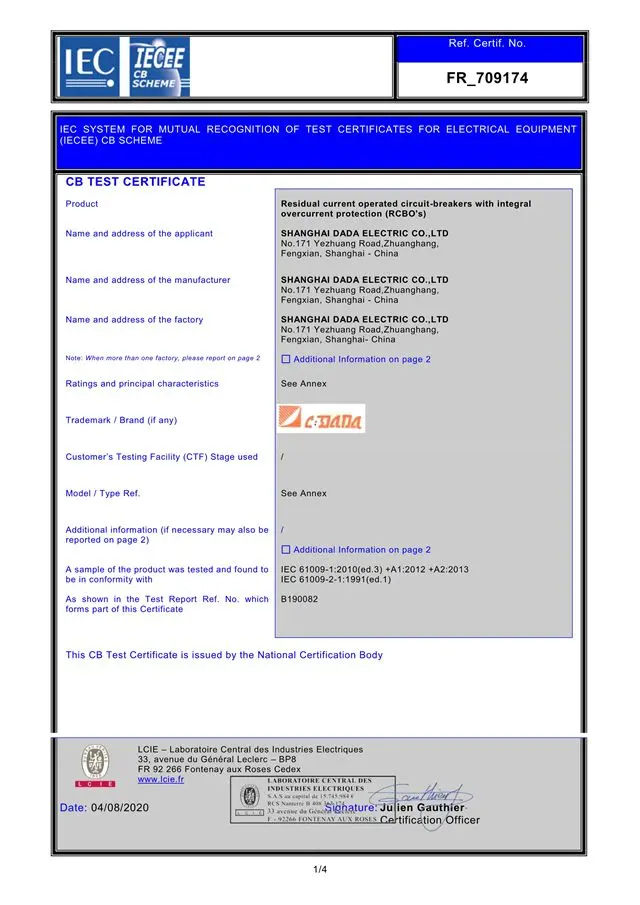

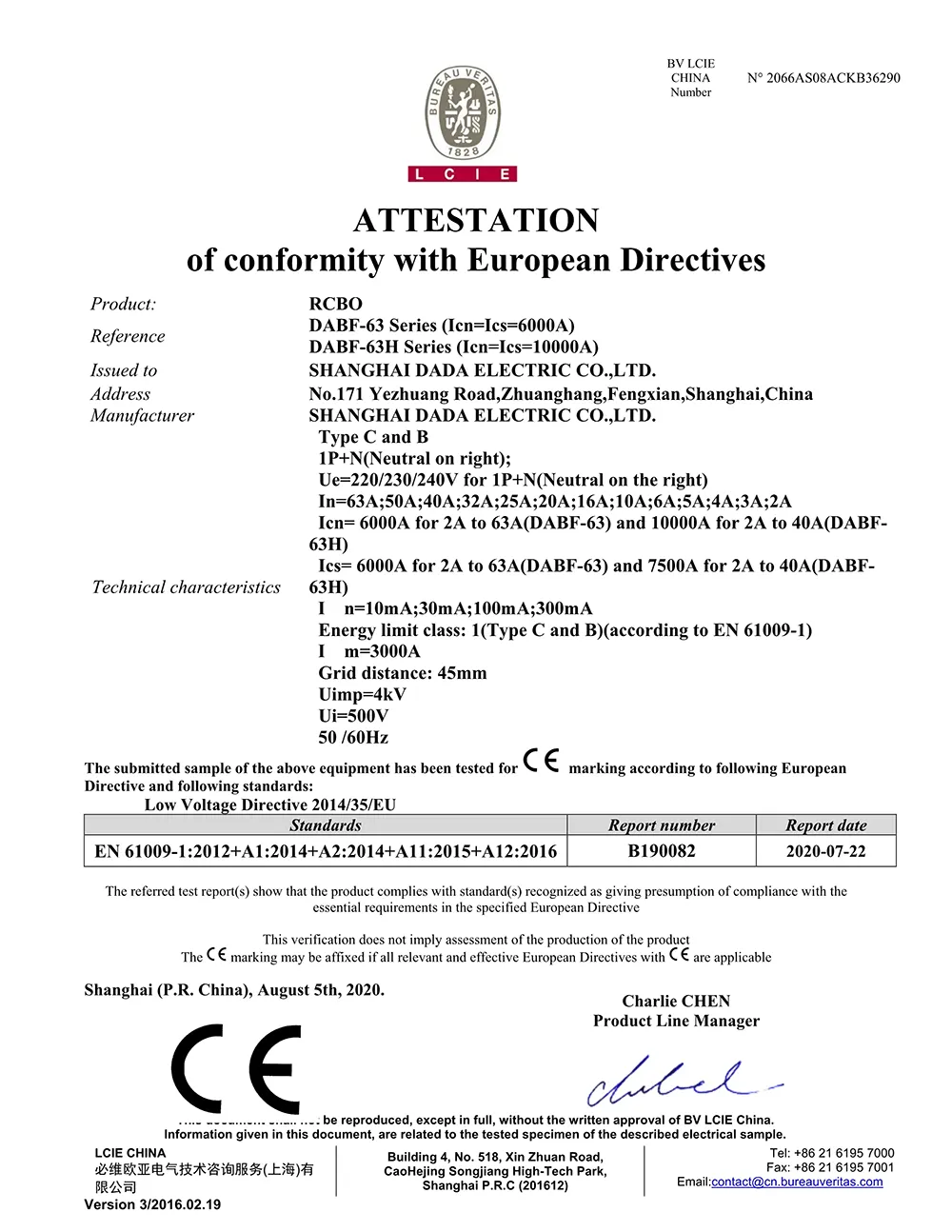

★ Certyfikaty: CE, CB (materiały zgodne z RoHS)

Dlaczego warto wybrać CDADA elektromagnetyczny RCBO?

★ Działa bez zasilania – zawsze

W przeciwieństwie do elektronicznych wyłączników RCBO, nasz elektromagnetyczny RCBO 2P 4P nie wymaga napięcia sieciowego do wykrycia wycieku – zapewniając ochronę w przypadku awarii przewodu neutralnego, zaników napięcia lub całkowitych przestojów.

★ Idealny do trudnych lub odległych lokalizacji

Idealny dla obszarów wiejskich, placów budowy, gospodarstw rolnych, tuneli i regionów o niestabilnych sieciach, gdzie urządzenia elektroniczne mogą działać nieprawidłowo.

★ Z natury niezawodny

Brak półprzewodników = brak starzenia, brak błędów oprogramowania, brak wrażliwości na zakłócenia elektromagnetyczne. Właśnie udowodniona fizyka elektromagnetyczna.

★ Wyczyść status operacyjny

Niezależny wskaźnik styku pokazuje aktualny stan styku – krytyczny dla audytów konserwacji i bezpieczeństwa.

★ Kompaktowy i niezawodny

Rozmiar 2 modułów pozwala zaoszczędzić miejsce na panelu, a styki ze stopu srebra i solidne zaciski zapewniają długą żywotność.

★ Globalna zgodność

Certyfikowane zgodnie ze standardami IEC, CE i CB — godne zaufania w projektach eksportowych i międzynarodowych.

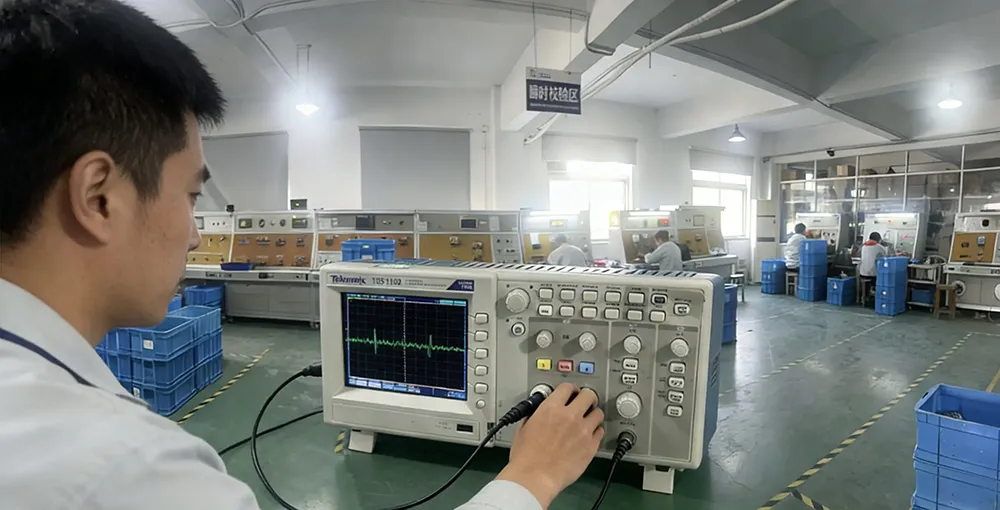

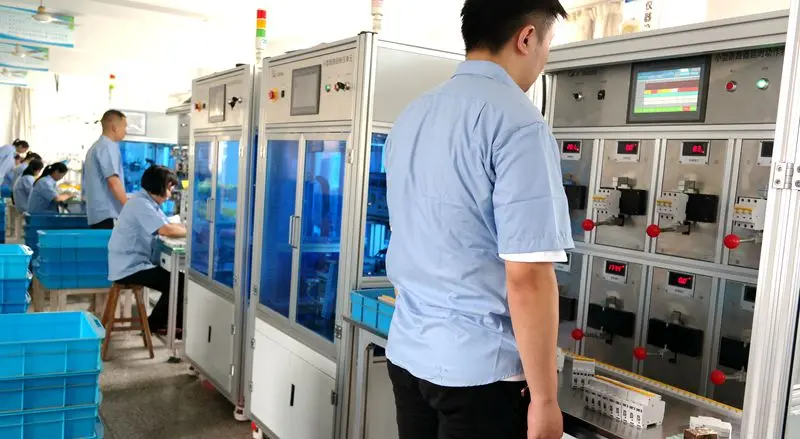

★ Ponieważ naszą polityką jest 100% kontrola wszystkich produktów opuszczających nasz zakład, możemy zagwarantować z absolutną pewnością, że produkt jest w 100% sprawny funkcjonalnie, zanim opuści nasz zakład.

★ Będziemy nadal budować naszą wiedzę technologiczną, inwestując w sprzęt, procesy, ludzi i certyfikaty, które znajdą odzwierciedlenie w naszych produktach, a ostatecznie w zadowoleniu naszych klientów.

Typowe zastosowania

Projekty elektryfikacji obszarów wiejskich

Gniazda zewnętrzne i punkty ładowania pojazdów elektrycznych (warstwa podstawowa)

Garaże, piwnice i warsztaty (wilgotne i zimne środowisko)

Systemy uziemiające TT (w przypadku słabej integralności przewodu neutralnego)

Obwody zapasowe i panele awaryjne

Często zadawane pytania

P1: Jaka jest różnica między elektronicznymi i elektromagnetycznymi RCBO?

A1:

P2: Czy ten RCBO zapewnia ochronę przeciwprzepięciową?

A2: Nie. Prawdziwie elektromagnetyczne RCBO nie zawierają warystorów ani tłumików przepięć — wymagają one komponentów elektronicznych. Jeśli potrzebna jest ochrona przeciwprzepięciowa, należy ją sparować z oddzielnym urządzeniem SPD (ochrona przeciwprzepięciowa).

P3: Czy 30 mA wystarczy do ochrony osobistej przed porażeniem?

A3: Tak. 30 mA to próg zgodny ze standardem IEC dotyczący ratującej życie ochrony przed bezpośrednim kontaktem w obwodach mieszkalnych i komercyjnych.

P4: Czy można go używać jako głównej ochrony osób wchodzących?

A4: Tak – przy zdolności wyłączania 6 kA, DABF-63 może służyć jako zabezpieczenie dopływu w małych rozdzielnicach, zwłaszcza w systemach TT.

P5: Dlaczego warto wybrać CDADA dla elektromagnetycznego RCBO?

A5: CDADA oferuje:

● Oryginalna konstrukcja elektromagnetyczna (bez ukrytej elektroniki)

● Możliwość pracy przy rzeczywistym napięciu 0 V

● Kompaktowy rozmiar 2 modułów – rzadkość w przypadku typów elektromagnetycznych

● Niezależny wskaźnik kontaktowy do weryfikacji bezpieczeństwa

● Globalne certyfikaty (CE/CB) i wsparcie dla OEM
