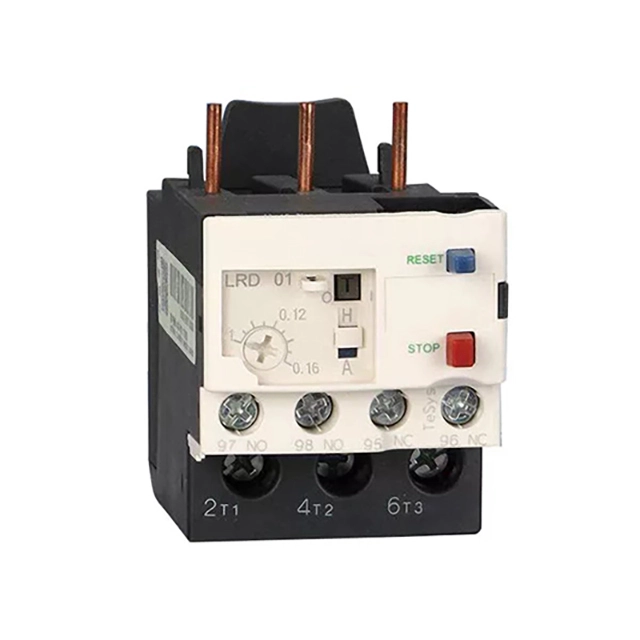

Przekaźnik termiczny LRD

Chroń swoje silniki przed kosztownymi uszkodzeniami za pomocą termicznego przekaźnika przeciążeniowego CDADA LRD. Jesteśmy profesjonalnym dostawcą, który może zaoferować produkty do niezawodnej, inteligentnej ochrony silnika w zastosowaniach przemysłowych i komercyjnych. Zaprojektowany do bezproblemowej współpracy ze stycznikami CDADA serii D (D09–D95), przekaźnik LRD zapewnia kompleksową ochronę przed:

● Przeciążenia

● Zanik fazy (utrata fazy)

● Zbyt długie czasy rozruchu

● Długotrwałe zatrzymanie wirnika

Dzięki regulowanemu zakresowi prądu od 0,1 A do 104 A, opcjom resetowania ręcznego lub automatycznego oraz wbudowanemu przyciskowi testowemu do weryfikacji obwodu i symulacji wyłączenia, seria LRD zapewnia zarówno bezpieczeństwo, jak i łatwość konserwacji. Wskaźnik wyłączenia zapewnia wyraźny wizualny stan, a uszczelniona pokrywa zapobiega nieautoryzowanym zmianom ustawień – idealnie nadaje się do trudnych lub regulowanych środowisk. Certyfikowany do użytku na całym świecie i kompatybilny ze standardowymi stycznikami montowanymi na szynie DIN, przekaźnik termiczny LRD firmy CDADA to mądry wybór w przypadku kompletnych zespołów rozruszników silników.

Kluczowe dane techniczne

Seria: Przekaźnik termiczny LRD

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Kompatybilność: współpracuje ze stycznikami D09–D95 (seria LC1-D)

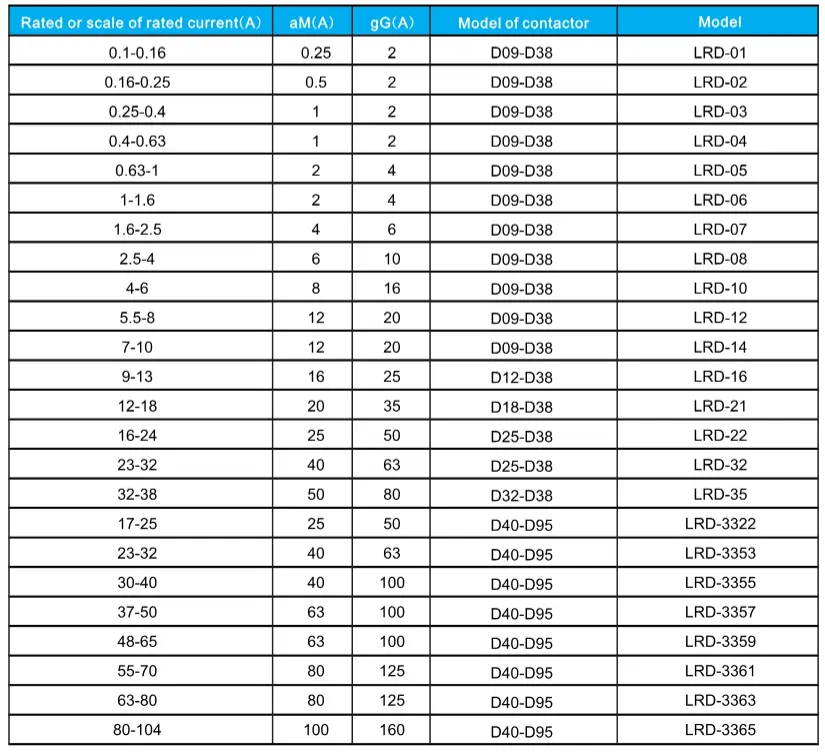

Zakres prądu znamionowego: 0,1 A – 104 A (dostępnych jest wiele modeli)

Bieguny: 3-biegunowe (monitorują niezrównoważenie wszystkich faz)

Funkcje ochronne:

★ Przeciążenie termiczne

★ Wykrywanie awarii fazy

★ Długie monitorowanie czasu rozpoczęcia

★ Zabezpieczenie przed przeciągnięciem wirnika

Tryb resetowania: ręczny lub automatyczny (przełącznik wyboru)

Przycisk Test: Symuluje wyłączenie — aktywuje styki pomocnicze NO i NC

Przycisk Stop: Otwiera tylko styk NC (do sygnalizacji zatrzymania awaryjnego)

Wskaźnik wyłączenia: Flaga wizualna pokazuje stan wyłączenia

Blokada ustawień: Pokrywę można zaplombować, aby zapobiec manipulacji

Styki pomocnicze: Standard 1NO + 1NC (dla obwodów alarmowych, PLC lub blokad)

Montaż: Montaż bezpośrednio na kompatybilnych stycznikach CDADA (konstrukcja zatrzaskowa)

Certyfikacja: Zgodna z IEC 60947-4-1 (dostępna dokumentacja CE)

Dlaczego warto wybrać przekaźnik termiczny CDADA LRD?

★  Kompletna ochrona silnika

Wykracza poza podstawowe przeciążenia — wykrywa utratę fazy, długie rozruchy i przeciągnięcia, które mogą po cichu zniszczyć silniki.

★ Bezproblemowa integracja styczników

Konstrukcja zatrzaskowa idealnie pasuje do styczników CDADA D09–D95 — nie są potrzebne żadne wsporniki ani adaptery.

★ Funkcje ułatwiające konserwację

★ Przycisk TEST sprawdza obwód sterujący bez wyłączania zasilania

★ Wyraźny wskaźnik wyłączenia przyspiesza rozwiązywanie problemów

★ Zamykana pokrywa spełnia wymogi audytu bezpieczeństwa

★  Elastyczna obsługa

Wybierz reset ręczny (dla systemów o krytycznym znaczeniu dla bezpieczeństwa) lub reset automatyczny (dla sprzętu bez nadzoru).

★ Globalna kompatybilność

Szeroki zakres prądowy obejmuje małe pompy i duże silniki przemysłowe — idealne rozwiązanie dla producentów OEM eksportujących na cały świat.

★ Ekonomiczne bezpieczeństwo

Zapobiega spaleniu silnika, skraca przestoje i pozwala uniknąć kosztownych napraw — zwrot z inwestycji w ciągu tygodni.

★ Aktywnie zabiegamy o opinie klientów i rynku, przeprowadzamy regularne audyty wewnętrzne, inwestujemy w szkolenia personelu i nowe technologie oraz porównujemy z najlepszymi praktykami branżowymi.

★ Nasze ceny są konkurencyjne. Pozycjonujemy się nie jako najtańsi, ale jako oferujący najlepszą wartość — najwyższą jakość, pełną certyfikację i silne wsparcie serwisowe w porównaniu z wieloma mniejszymi producentami.

Typowe zastosowania

Zespoły rozruszników silnika: W połączeniu ze stycznikami do pomp, wentylatorów i sprężarek

Systemy przenośników: chronią przed przeciągnięciami spowodowanymi zacięciami

Jednostki HVAC: Chronią agregaty chłodnicze i dmuchawy przed niezrównoważeniem faz

Maszyny rolnicze: Pompy irygacyjne na obszarach wiejskich o niestabilnych sieciach

Panele sterowania OEM: Kompaktowe, niezawodne i łatwe do okablowania

Często zadawane pytania (FAQ)

P1: Jaka jest różnica między przekaźnikiem przeciążenia termicznego a MPCB?

A1:

● MPCB (np. GV2/GV3): Łączy w sobie zwarcie, przeciążenie i izolację w jednym urządzeniu.

● Przekaźnik termiczny (LRD): Zapewnia jedynie zabezpieczenie przed przeciążeniem i utratą fazy – dla pełnej ochrony musi być używany ze stycznikiem i bezpiecznikiem/MCB.

→ LRD jest bardziej precyzyjny w przypadku usterek specyficznych dla silnika i często niższy koszt w dużych instalacjach.

P2: Czy mogę używać LRD ze stycznikami innymi niż CDADA?

A2: LRD jest zoptymalizowany dla CDADA serii D (D09–D95). Chociaż dopasowanie mechaniczne może się różnić, zalecamy stosowanie par stycznik-przekaźnik CDADA, aby zagwarantować wydajność i wsparcie gwarancyjne.

P3: Jak działa zabezpieczenie przed zanikiem fazy?

A3: W przypadku utraty jednej fazy pozostałe dwie fazy pobierają większy prąd, powodując nierównomierne nagrzewanie się pasków bimetalicznych. LRD wykrywa tę nierównowagę i wyłącza się w ciągu kilku sekund, zapobiegając uszkodzeniom jednofazowym.

P4: Jaki jest cel przycisku „Stop” w porównaniu z przyciskiem „Resetuj”?

A4:

● Przycisk Stop: Tymczasowo otwiera styk rozwierny (np. w celu sygnalizacji awaryjnej) – nie resetuje przekaźnika.

● Przycisk Reset: Przywraca przekaźnik do stanu gotowości po wyłączeniu (działa tylko po usunięciu błędu).

P5: Dlaczego warto wybrać CDADA LRD zamiast innych marek?

A5: CDADA oferuje:

● Prawdziwy termiczny mechanizm różnicowy (nie imitacja elektroniczna)

● Pełna kompatybilność ze stycznikami serii D – plug-and-play

● Możliwość plombowania ustawień zgodności (np. ISO, audyty bezpieczeństwa)

● Przyciski testowania i zatrzymywania dla lepszej diagnostyki

● Konkurencyjne ceny i jakość zgodna z CE
