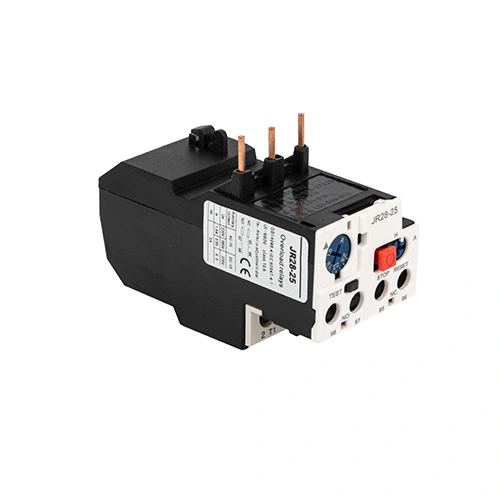

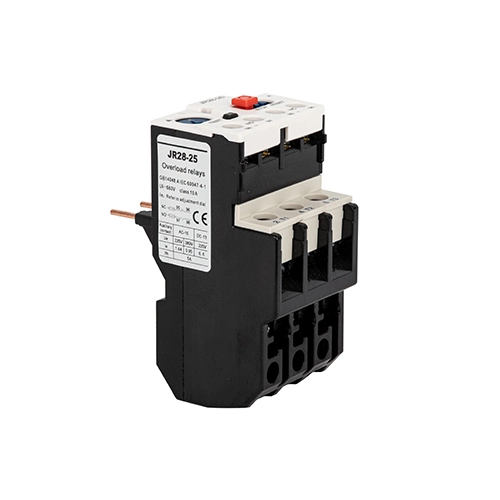

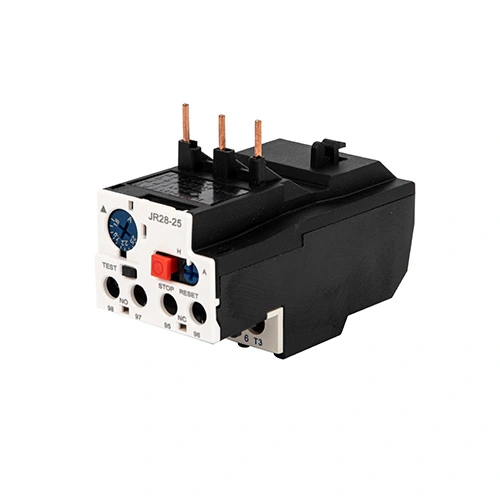

Przekaźnik termiczny JR28

Chroń swoje silniki za pomocą termicznego przekaźnika przeciążeniowego JR28, solidnego i inteligentnego rozwiązania zabezpieczającego opracowanego przez CDADA, niezawodnego producenta w Chinach. Zaprojektowany z myślą o bezproblemowej integracji ze stycznikami CDADA serii D (D9 do D150), przekaźnik JR28 zapewnia kompleksową ochronę przed:

● Przeciążenia

● Zanik fazy (utrata jednej fazy)

● Zbyt długie czasy rozruchu silnika

● Długotrwałe zatrzymanie wirnika

Dzięki szerokiemu, regulowanemu zakresowi prądu od 0,1 A do 140 A, seria JR28 nadaje się do zastosowań od małych wentylatorów po duże pompy przemysłowe i sprężarki. Posiada przycisk testowy do weryfikacji obwodu sterującego, wyraźny wskaźnik wyłączenia, możliwość wyboru resetu ręcznego lub automatycznego oraz plombowaną pokrywę zabezpieczającą przed nieautoryzowanymi regulacjami. Zbudowany w oparciu o sprawdzoną bimetaliczną technologię termiczną i zgodny z normą IEC 60947-4-1, CDADA JR28 zapewnia niezawodną, ​​przyjazną w konserwacji ochronę silnika w wymagających środowiskach na całym świecie.

Kluczowe dane techniczne

Seria: Przekaźnik termiczny JR28

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Kompatybilność: Zaprojektowany dla styczników D9, D12, D18… aż do D150 (seria LC1-D/F)

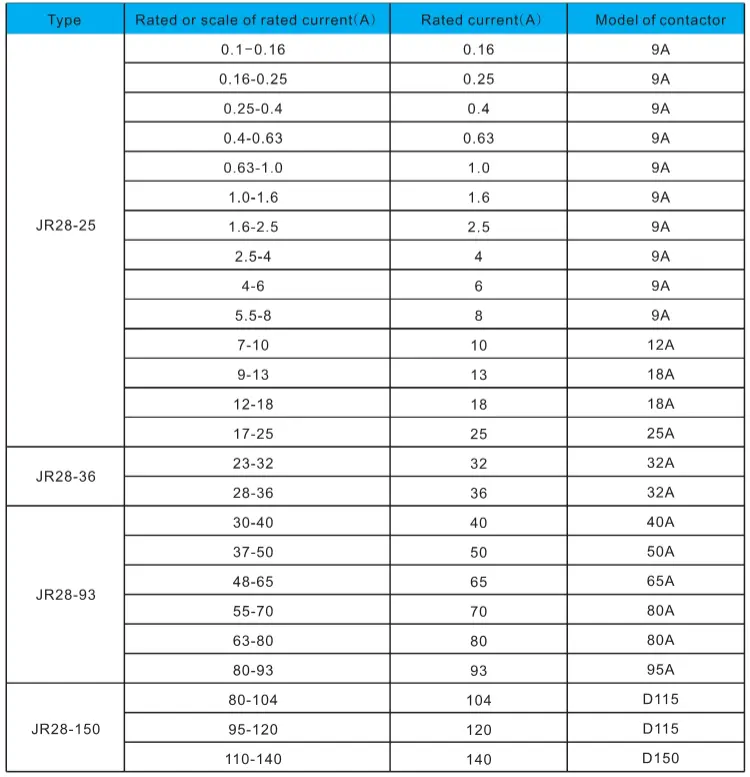

Zakres prądu znamionowego: 0,1 A – 140 A (wiele modeli: JR28-25, JR28-36, JR28-93, JR28-150 itp.)

Bieguny: 3-biegunowe (monitorują niezrównoważenie wszystkich faz)

Funkcje ochronne:

★ Przeciążenie termiczne

★ Wykrywanie awarii fazy

★ Długie monitorowanie czasu rozpoczęcia

★ Zabezpieczenie przed przeciągnięciem wirnika

Tryb resetowania: ręczny lub automatyczny (za pomocą przełącznika wyboru)

Przycisk Test: Symuluje wyłączenie — aktywuje styki pomocnicze NO i NC

Przycisk Stop: Otwiera tylko styk rozwierny (do sygnalizacji awaryjnej)

Wskaźnik wyzwolenia: Flaga wizualna pokazuje stan wyzwolenia

Blokada ustawień: Pokrywę można zaplombować w celu zabezpieczenia przed manipulacją

Styki pomocnicze: Standard 1NO + 1NC (dla alarmów, sprzężenia zwrotnego PLC lub blokad)

Montaż: Konstrukcja zatrzaskowa bezpośrednio na kompatybilnych stycznikach CDADA

Certyfikacja: Zgodna z IEC/EN 60947-4-1 (dostępna dokumentacja CE)

Dlaczego warto wybrać przekaźnik przeciążeniowy CDADA JR28?

★  Szeroki zasięg prądu

Od 0,1 A do 140 A — obsługuje wszystko, od silników o ułamkowej mocy po napędy przemysłowe o mocy ponad 110 kW.

★ Pełna kompatybilność ze stycznikami serii D

Zaprojektowane tak, aby pasowały do ​​D9 do D150 — zapewnia doskonałą koordynację mechaniczną i termiczną.

★ Zaawansowane funkcje diagnostyczne

★ Przycisk TEST sprawdza okablowanie sterujące bez przerwy w zasilaniu

★ Przycisk STOP umożliwia sygnalizację zewnętrzną

★ Wskaźnik wyłączenia przyspiesza rozwiązywanie problemów

★ Niezawodność na poziomie przemysłowym

Prawdziwie bimetaliczny mechanizm termiczny (nie elektroniczny) – odporny na zakłócenia elektromagnetyczne, skoki napięcia i błędy oprogramowania.

★ Gotowość do zapewnienia bezpieczeństwa i zgodności

Plombowana pokrywa spełnia wymagania ISO, CE i audytu fabrycznego w zakresie zablokowanych ustawień.

★ Ekonomiczna ochrona

Zapobiega przepaleniu silnika, skraca przestoje i wydłuża żywotność sprzętu — idealne rozwiązanie dla producentów OEM i integratorów systemów.

★ Szczegóły pakowania różnią się w zależności od produktu. Informacje te podajemy w naszych ofertach cenowych i listach przewozowych. Standardowe kartony eksportowe przeznaczone są do optymalnej paletyzacji i załadunku kontenerów.

Typowe zastosowania

★ Zespoły rozruszników silników: w połączeniu ze stycznikami do pomp, wentylatorów i przenośników

★ Systemy HVAC: agregaty chłodnicze, wieże chłodnicze, centrale wentylacyjne

★ Woda i ścieki: Pompy zanurzeniowe i odśrodkowe

★ Produkcja: Miksery, wytłaczarki, linie pakujące

★ Górnictwo i budownictwo: Kruszarki, wciągniki, wentylatory

Często zadawane pytania

P1: Jaka jest różnica między serią JR28 i LRD?

A1: Oba są przekaźnikami przeciążeniowymi termicznymi firmy CDADA. Seria JR28 obsługuje wyższe prądy (do 140A) i jest przeznaczona do większych styczników (do D150), podczas gdy LRD zazwyczaj obejmuje niższe zakresy (do ~104A). Funkcjonalnie zapewniają podobną ochronę, ale JR28 jest zoptymalizowany do ciężkich zastosowań przemysłowych.

P2: Czy mogę używać przekaźnika termicznego JR28 ze stycznikami innymi niż CDADA?

A2: O ile w niektórych przypadkach jest to możliwe, optymalna wydajność i wsparcie gwarancyjne wymagają sparowania ze stycznikami CDADA serii D (D9–D150). Dopasowanie mechaniczne, rozpraszanie ciepła i krzywe koordynacji są sprawdzane jako system.

P3: Jak działa zabezpieczenie przed zanikiem fazy w JR28?

A3: Jeśli zaniknie jedna faza, pozostałe dwa przewody przewodzą niezrównoważony prąd, powodując asymetryczne nagrzewanie się pasków bimetalicznych. JR28 wykrywa tę nierównowagę i wyłącza się szybciej niż w przypadku normalnego przeciążenia, zapobiegając uszkodzeniu uzwojenia silnika.

P4: Czy reset ręczny jest bezpieczniejszy niż reset automatyczny?

Odpowiedź 4: Tak – dla systemów krytycznych. Reset ręczny zmusza operatora do sprawdzenia i usunięcia usterki przed ponownym uruchomieniem. Automatyczne resetowanie jest odpowiednie w przypadku urządzeń nienadzorowanych lub zdalnych, w których priorytetem jest ciągłość (np. pompy chłodzące).

P5: Dlaczego warto wybrać CDADA JR28 zamiast marek globalnych?

A5: CDADA oferuje:

● Prawdziwy termiczny mechanizm różnicowy o dużej dokładności

● Pełna kompatybilność ze stycznikami D9–D150 – niezawodność typu plug-and-play

● Funkcje testowania, zatrzymywania, resetowania i uszczelniania w jednym kompaktowym urządzeniu

● Konkurencyjne ceny i jakość zgodna z CE

● Szybkie wsparcie techniczne i dokumentacja w języku angielskim dla klientów na całym świecie
