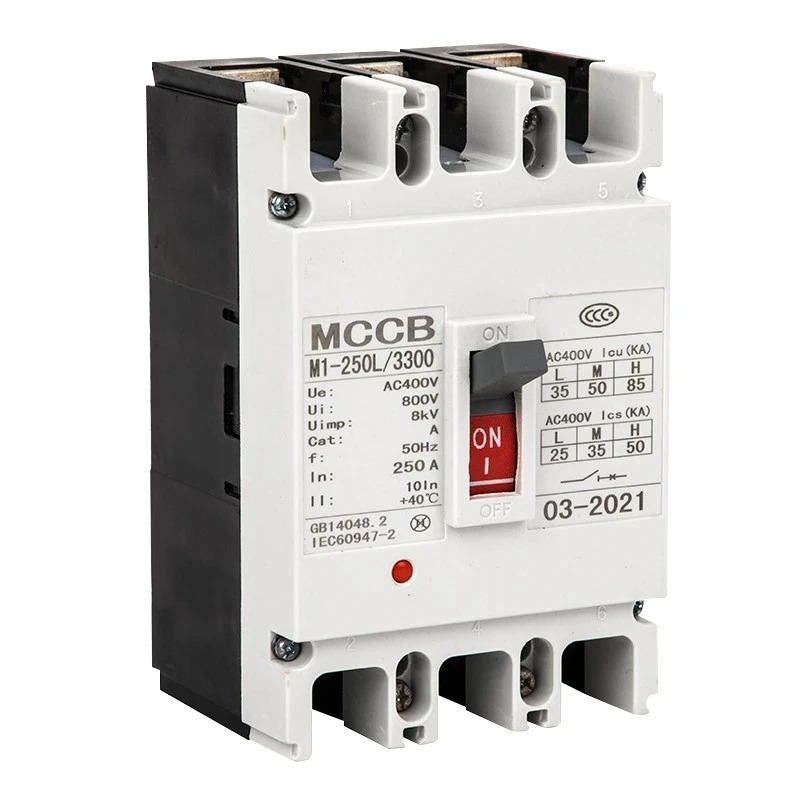

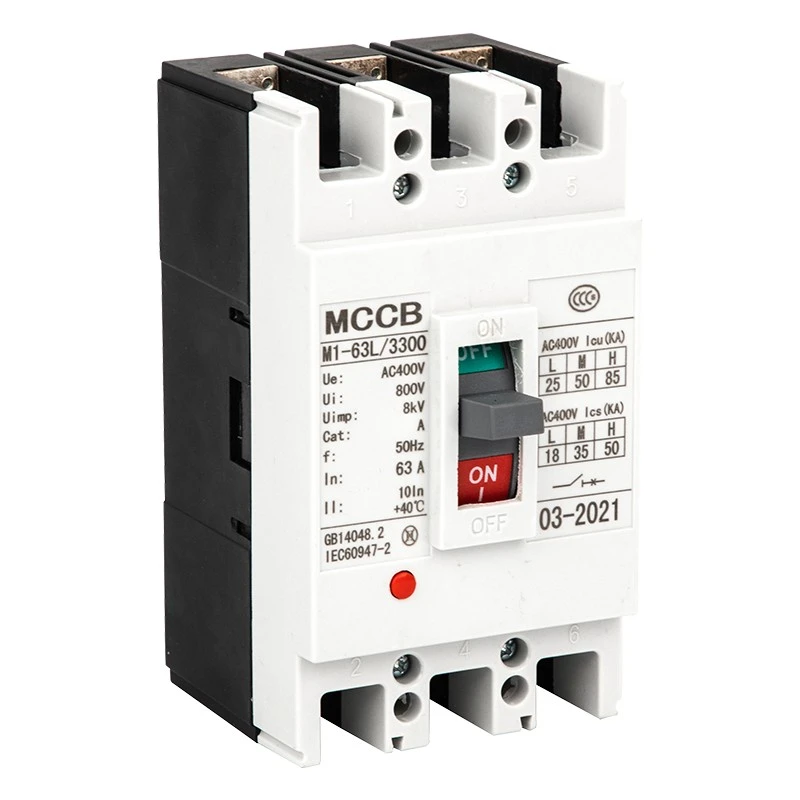

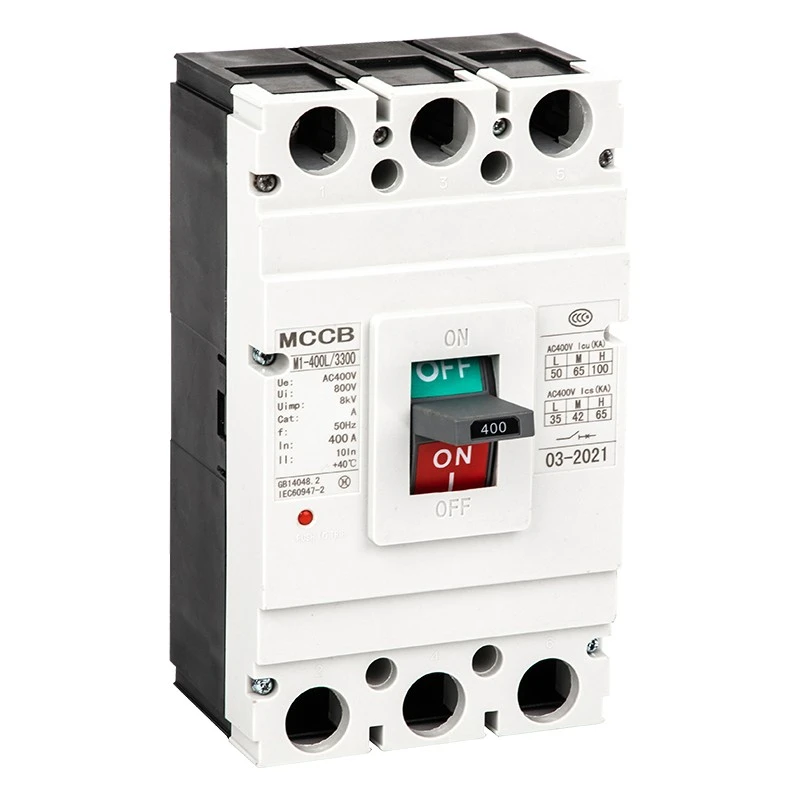

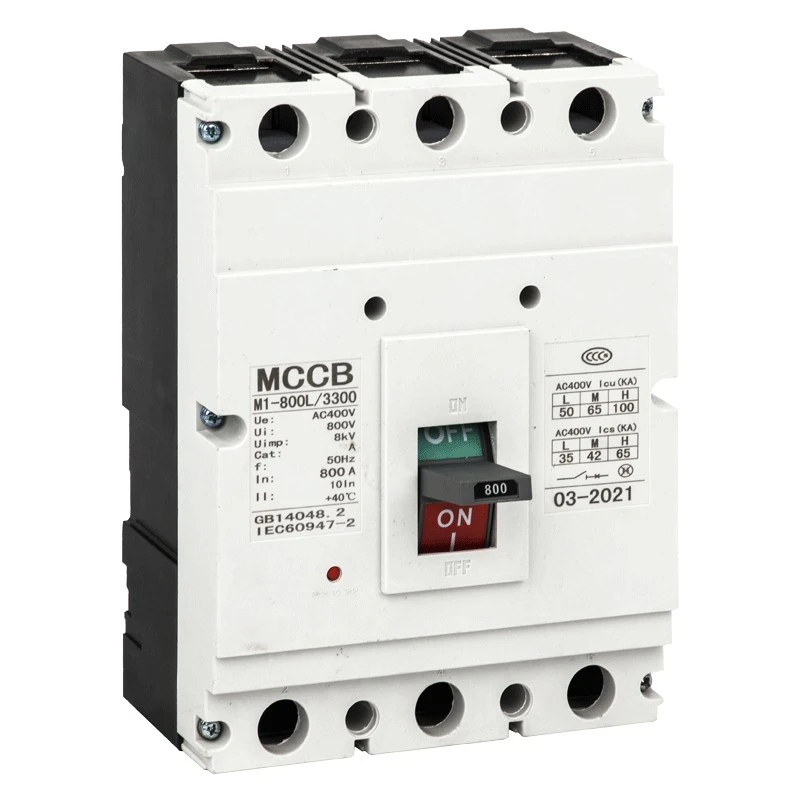

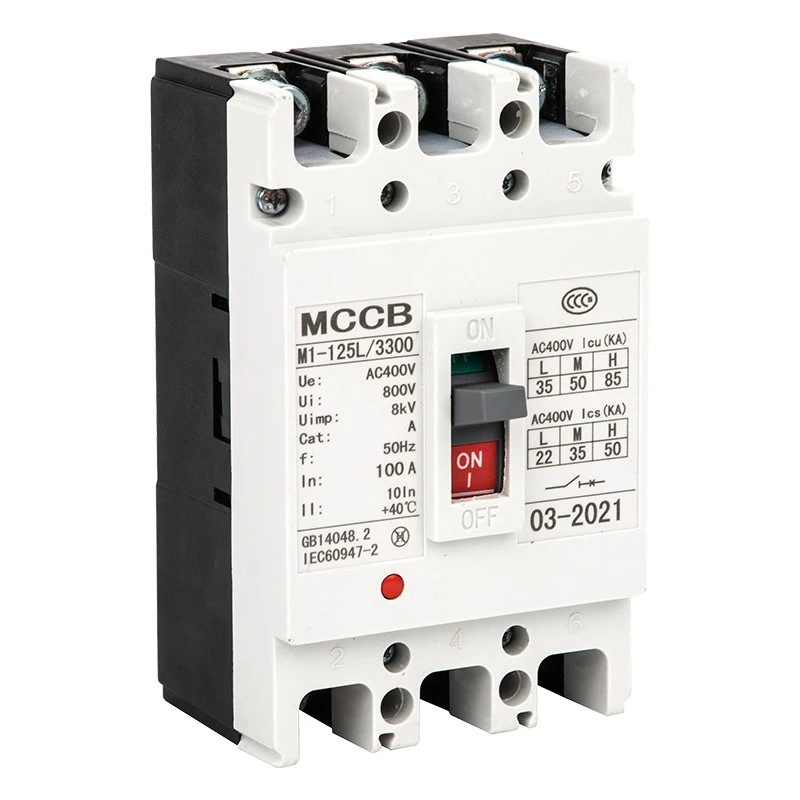

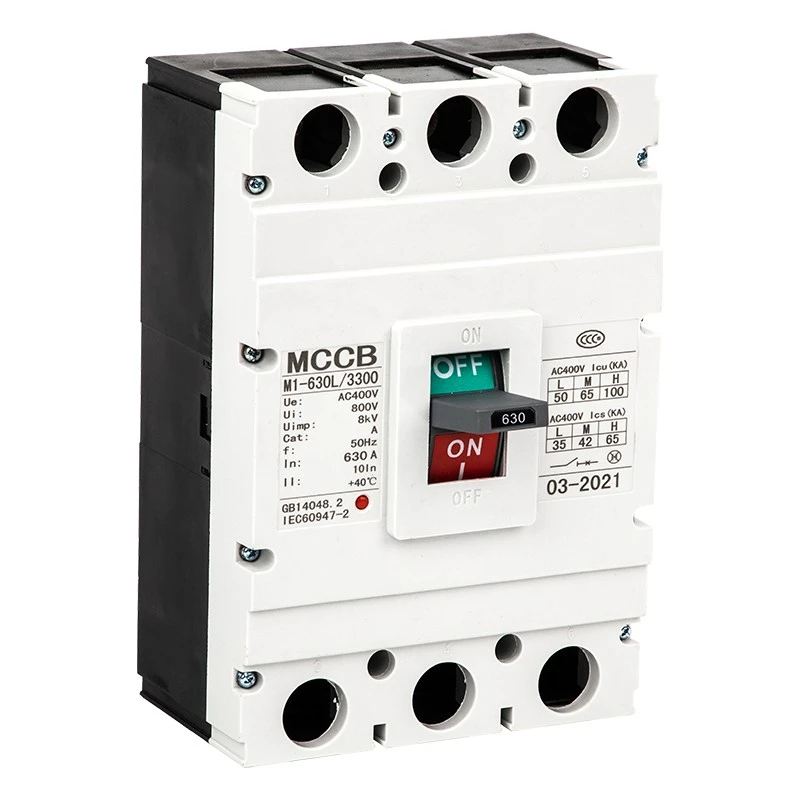

Wyłącznik automatyczny CM1 w obudowie formowanej

Wyłącznik kompaktowy CM1 serii DAM2 (CM1) to wysokowydajne urządzenie zabezpieczające przed niskim napięciem produkowane przez Shanghai DADA Electric Co., Ltd., niezawodnego producenta i dostawcę w Chinach. Przy znamionowym napięciu izolacji do 800 V, znamionowym napięciu roboczym 400 V/690 V i prądzie znamionowym od 63 A do 1600 A, jest szeroko stosowany do dystrybucji mocy, ochrony obwodów, sterowania silnikiem i rzadkiego przełączania.

Seria ta obsługuje montaż pionowy i poziomy, jest zgodna z normą IEC60947-2 i zapewnia pełną ochronę przed przeciążeniem, zwarciem i zbyt niskim napięciem urządzeń elektroenergetycznych.

Cechy produktu

★ Znamionowe napięcie izolacji: 800V; Napięcie robocze: 400 V/690 V

★ Zakres prądu: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Zdolność zrywania: L standard, M średni, H wysoki typ zrywania

★ Tryby podwójnego wyzwalania termomagnetycznego i elektromagnetycznego

★ Instalacja pionowa/pozioma, odpowiednia do stosowania w izolacji

★ Szeroki zakres temperatur otoczenia: -5℃~+40℃

★ Wysokość ≤2000m, stopień zanieczyszczenia 3

Aplikacje

Wyłącznik kompaktowy CDADA CM1 jest szeroko stosowany w przemysłowych i cywilnych systemach dystrybucji energii, w tym w fabrykach, budynkach, centrach danych, elektrowniach, infrastrukturze, sprzęcie mechanicznym i szafach rozdzielczych. Stosowany jest również do ochrony silników, konwersji obwodów i bezpiecznego zasilania w budownictwie, metalurgii, petrochemii i innych gałęziach przemysłu.

Parametry techniczne

★ Normy: IEC60947-2, GB14048.2

★ Częstotliwość: AC 50 Hz/60 Hz

★ Biegun: 1P, 2P, 3P, 4P

★ Wydanie: termomagnetyczne (podwójne), elektromagnetyczne (natychmiastowe)

★ Ustawienie chwilowe: Typ dystrybucji 10In±20%; Typ silnika 12In±20%

★ Instalacja: okablowanie z przodu, okablowanie z tyłu, typ wtyczki

★ Obsługa: Ręczny, elektryczny mechanizm napędowy

Zarys i wymiary instalacyjne

Nasz CM1 MCCB zapewnia pełne dane wymiarowe dla modeli 63A–1600A, w tym okablowanie z przodu, okablowanie z tyłu i typ wtyczki. Różne rozmiary ram (63/100/225/400/630/800/1250/1600) odpowiadają wymiarom H, H1, H2 dla standardowej instalacji w szafie. Wysokość ręcznego i elektrycznego mechanizmu napędowego jest również ustandaryzowana, co ułatwia montaż.

Akcesoria i funkcje

Akcesoria wewnętrzne

★ Wyzwalacz wzrostowy: napięcie znamionowe 70%–110% dla niezawodnego wyzwalania

★ Wyzwalacz podnapięciowy: spadek napięcia o 35–70% dla automatycznej ochrony

★ Styk pomocniczy i styk alarmowy: Sygnał zwrotny i alarm o usterce

★ Wersja dedykowana licznikowi przedpłaconemu: Opóźnienie zadziałania 0,5–2 s

Akcesoria zewnętrzne

★ Ręczny mechanizm operacyjny

★ Elektryczny (silnikowy) mechanizm napędowy

★ Separatory faz, śruby montażowe, zestawy szyn zbiorczych

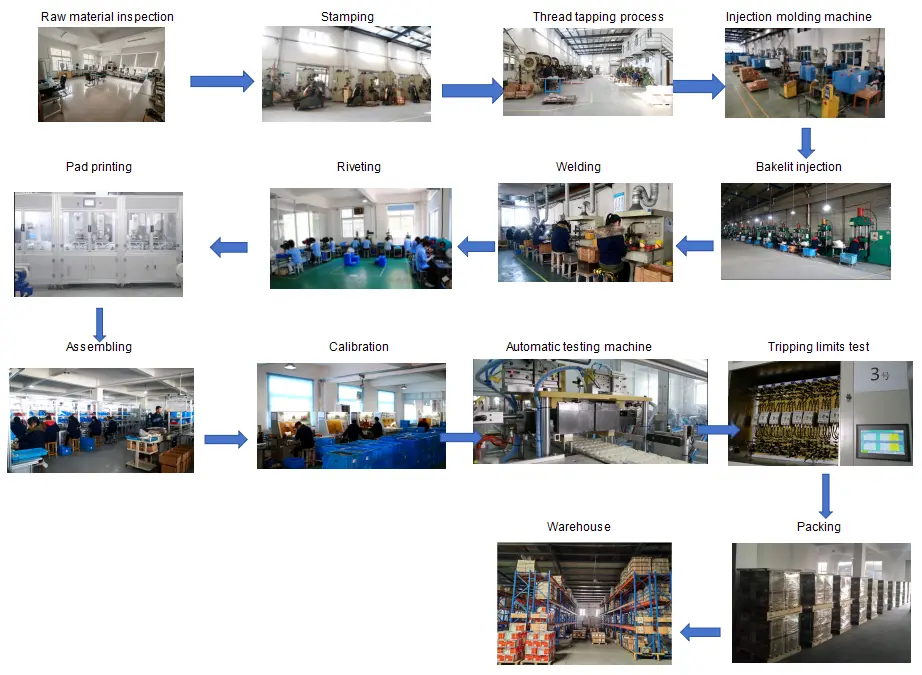

Przepływ kontroli jakości

Kontrola surowca → Przetwarzanie produkcji → Linia montażowa → Test charakterystyki wyzwalania → Test wzrostu temperatury → Test zwarcia → Test starzenia → Kontrola wyglądu i wymiarów → Opakowanie → Kontrola końcowa przed wysyłką

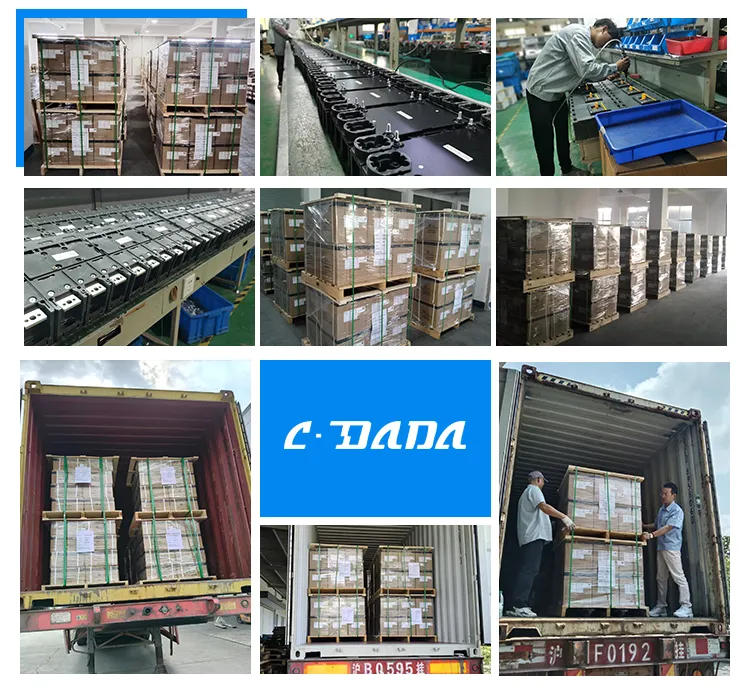

Pakowanie i wysyłka

★ Standardowy karton eksportowy + drewniana paleta dla bezpiecznego transportu

★ Etykieta: model, prąd, słup, ilość, certyfikat

★ Nadaje się do logistyki morskiej, powietrznej i lądowej

Certyfikaty

IEC60947-2, GB14048.2, CE, CB, ROHS i inne międzynarodowe atesty.

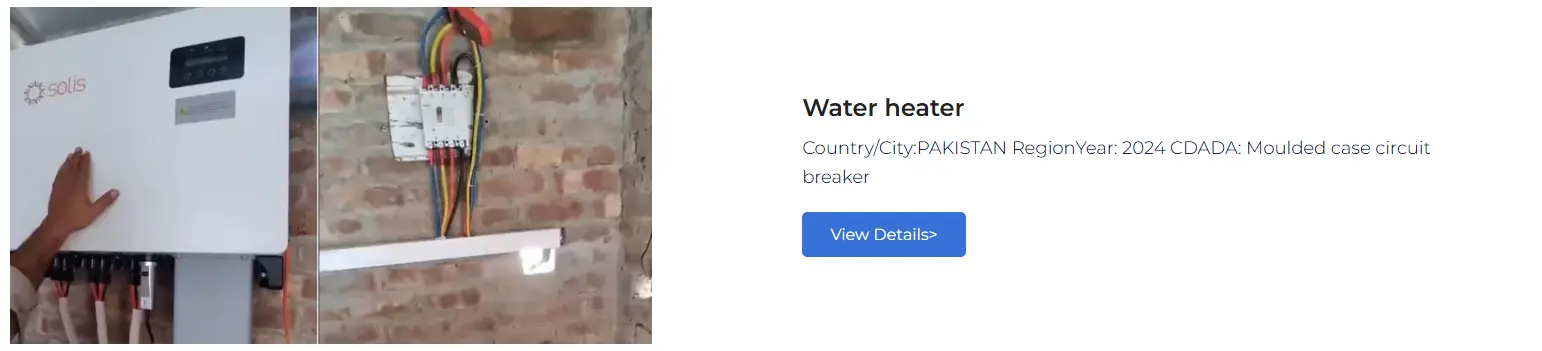

Przypadki współpracy z klientami

MCCB serii CDADA DAM2 jest dostarczany klientom na całym świecie, w tym integratorom systemów dystrybucji energii, producentom sprzętu przemysłowego, fabrykom rozdzielnic, wykonawcom budowlanym i markom OEM w Europie, Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Południowej. Zapewniamy stabilne dostawy masowe i niestandardowe rozwiązania dla długoterminowych partnerów.
