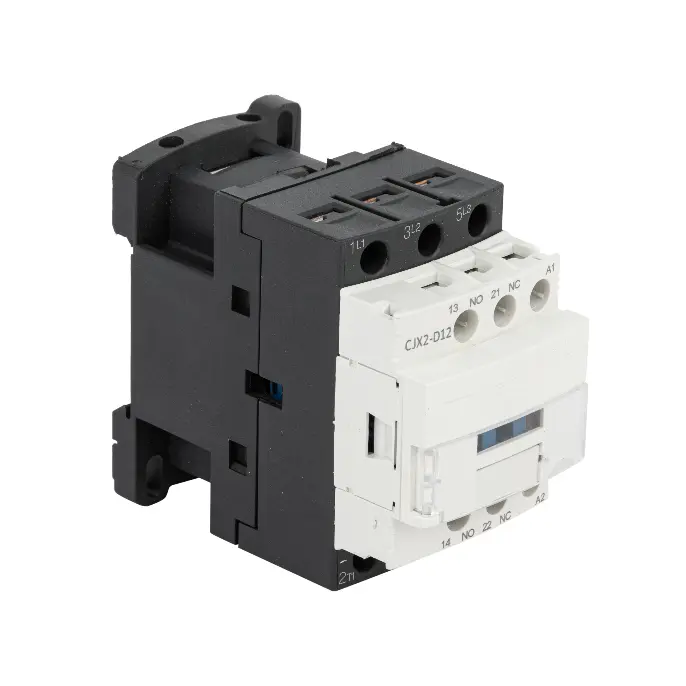

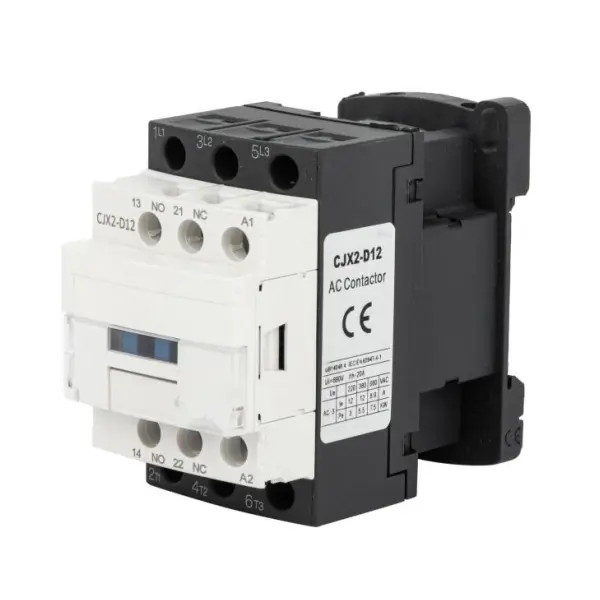

D Stycznik

Model:LC1-D Series

Shanghai DADA Electric jest niezawodnym producentem i posiadamy własne marki CDADA. Nasz stycznik D (seria LC1-D) posiada certyfikat IEC 60947-4-1, 3P/4P, do 620A, znamionowy AC-3/AC-4. Szerokie opcje napięcia cewki. Polecamy ten produkt do sterowania silnikami i automatyki przemysłowej. Skontaktuj się z nami, aby uzyskać wycenę.

Wyślij zapytanie

Opis produktu

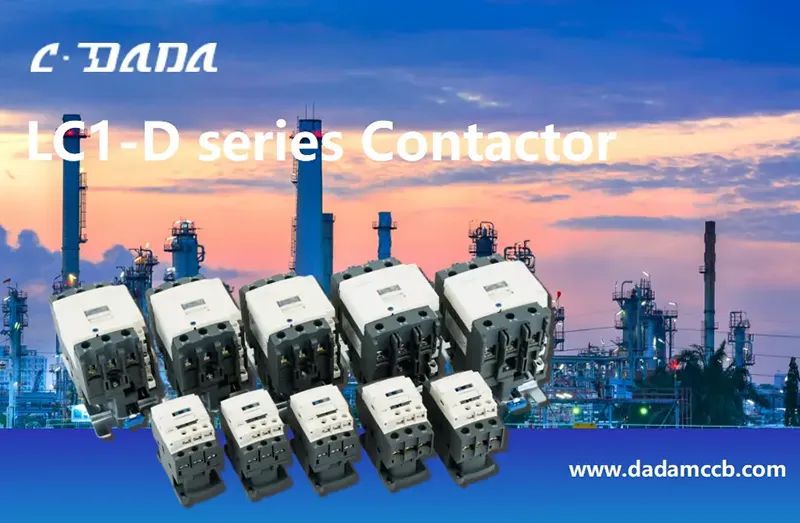

Niezawodne sterowanie silnikiem i przełączanie mocy za pomocą stycznika CDADA LC1-D serii D. Jest to wysokowydajny stycznik prądu przemiennego zaprojektowany przez firmę Shanghai DADA Electric CO., LTD zgodnie z normami IEC/EN 60947-4-1. Zaprojektowana do zastosowań przemysłowych, komercyjnych i infrastrukturalnych, seria LC1-D obsługuje konfiguracje 3-biegunowe lub 4-biegunowe o prądach znamionowych od 9 A do 95 A (do 620 A w wariantach do dużych obciążeń) i steruje 3-fazowymi silnikami klatkowymi o mocy do 45 kW (przy 380–415 V, obciążenie AC-3).

Wyposażony w standardowe styki pomocnicze 1NO+1NC, bezproblemowo integruje się z przekaźnikami przeciążeniowymi termicznymi, zapewniając pełną ochronę silnika. Dzięki opcjom cewek prądu przemiennego lub stałego (24–600 V), kategoriom użytkowania AC-3 i AC-4 oraz solidnej konstrukcji przystosowanej do izolacji 690 V, stycznik CDADA D zapewnia niezawodne działanie w częstych cyklach rozruchu i zatrzymywania, systemach przenośników, pompach, sprężarkach i urządzeniach HVAC – nawet w wymagających środowiskach o temperaturze otoczenia do 40°C i na wysokościach do 2000 m.

D Contactor

Kluczowe dane techniczne

Seria: D Stycznik

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certyfikacja: CE

Bieguny: 3P lub 4P (do wyboru)

Znamionowy prąd roboczy (AC-3): 9A – 95A (do 620A w rozszerzonym zakresie)

Sterowanie mocą silnika (AC-3):

380/415 V: 4 kW – 45 kW

660/690 V: do 45 kW

Kategorie użytkowe: AC-3 (silniki klatkowe), AC-4 (podłączanie i impulsowanie)

Znamionowe napięcie izolacji: 690 V AC

Temperatura otoczenia: –5°C do +40°C

Wysokość: ≤ 2000 m

Montaż: Płaszczyzna pionowa ±5°, kategoria montażu III

Styki pomocnicze: 1NO + 1NC (standard we wszystkich modelach)

Opcje cewki:

Cewki AC: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Cewki DC: 24 V, 36 V, 48 V, 110 V, 220 V

Karta danych technicznych

Rzeczy		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Polak			3/4	3/4	3/4	3/4	3/4
Styk pomocniczy			1NO + 1NC	1NO + 1NC	1NO + 1NC	1NO + 1NC	1NO + 1NC
Znamionowy konwencjonalny prąd grzewczy (A) AC-1			20	20	30	40	50
Ocena operacyjna prąd (A)	380/400 V	AC-1 AC-4	9	12	18	25	32
	380/400 V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Znamionowe napięcie izolacji (V AC)			690	690	690	690	690
Moc kontrolowana 3-fazowe silnik klatkowy (AC-3)	kW	220/230 V AC 380/415 V AC 660/690 V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Cewka prądu przemiennego (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Cewka prądu stałego (V)			24, 36, 48, 110, 220

Rzeczy		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Polak			3/4	3/4	3/4	3/4	3/4
Obwód pomocniczy Kat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO + 1NC	1NO + 1NC	1NO + 1NC	1NO + 1NC	1NO + 1NC
Znamionowy konwencjonalny prąd grzewczy (A) AC-1			60	80	80	110	110
Ocena operacyjna prąd (A)	380/400 V	AC-3 AC-4	40	50	65	80	95
	380/400 V	AC-3 AC-4	18.5	24	28	37	44
	660/690 V	AC-3 AC-4	34	39	42	49	49
	660/690 V	AC-3 AC-4	9	12	14	17.3	21.3
Znamionowe napięcie izolacji (V AC)			690	690	690	690	690
Moc kontrolowana 3-fazowe silnik klatkowy (AC-3)	KW	220/230 V AC 380/415 V AC 660/690 V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Cewka prądu przemiennego (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Cewka prądu stałego (V)			24, 36, 48, 110, 220

Rzeczy			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Polak					3		3		3		3/4		3/4
Znamionowy konwencjonalny prąd grzewczy (A) AC-1					200		200		200		275		280
Ocena operacyjna prąd (A)	380/400 V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690 V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Znamionowe napięcie izolacji (V AC)					690		690		690		690		690
Moc kontrolowana 3-fazowe silnik klatkowy (AC-3)	kW		380/415 V AC 660/690 V AC		55		75		75		90		110
					80		100		100		110		140
Cewka prądu przemiennego (V)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Rzeczy				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Polak						3/4		3/4		3/4		3/4
Znamionowy konwencjonalny prąd grzewczy (A) AC-1						360		430		580		850
Ocena operacyjna prąd (A)		380/400 V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690 V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Znamionowe napięcie izolacji (V AC)						690		690		690		690
Moc sterowana 3-fazowa silnik klatkowy (AC-3)		kW		380/415 V AC 660/690 V AC		160		200		250		335
						220		280		330		450
Cewka prądu przemiennego (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

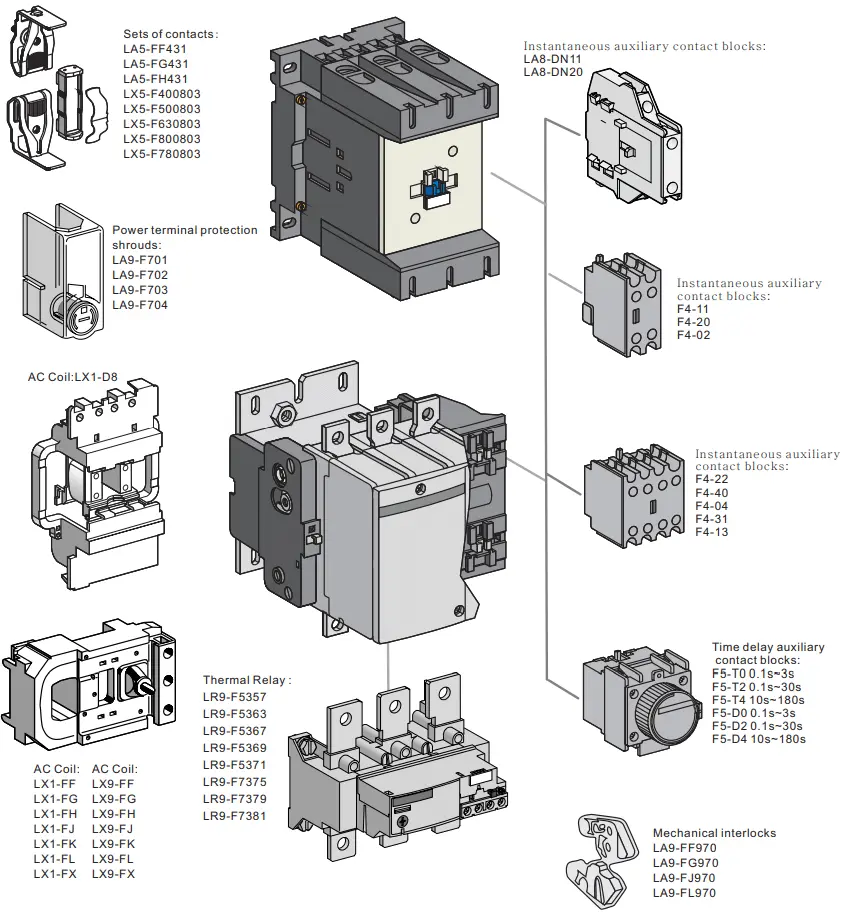

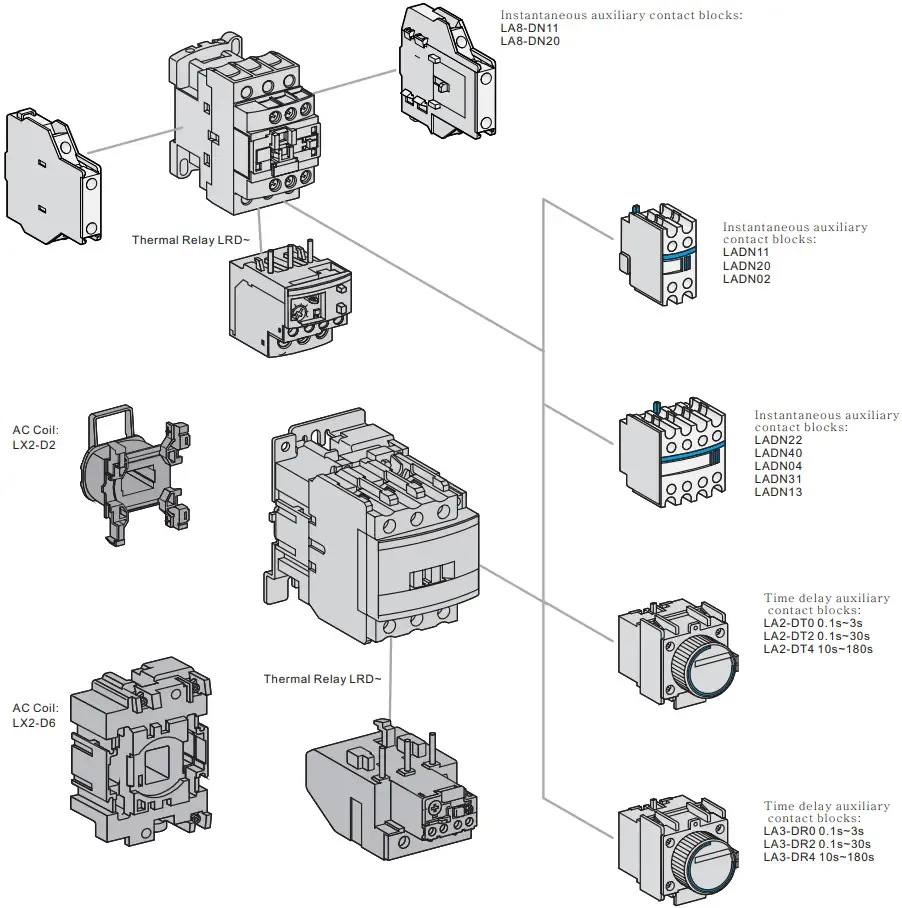

Akcesoria

D Contactor

Dlaczego warto wybrać stycznik CDADA D?

★ Prawdziwa zgodność z IEC

Zaprojektowane i przetestowane zgodnie z IEC/EN 60947-4-1 — zapewniając globalną akceptację i interoperacyjność.

★ Rozwiązanie pełnego sterowania silnikiem

W połączeniu z przekaźnikami przeciążeniowymi termicznymi CDADA można uzyskać kompletne zespoły rozruszników silnika — przeciążenie + zwarcie + izolacja.

★ Szeroka elastyczność napięcia

Wybieraj spośród 13 napięć cewek AC i 5 DC — idealnych do projektów globalnych lub paneli o mieszanym napięciu.

★ Wytrzymały do ciężkich zastosowań

Obsługuje obciążenie AC-4 (częste cofanie/podłączanie) – idealne do dźwigów, wind i przenośników.

★ Integracja typu Plug-and-Play

Standardowe styki pomocnicze 1NO+1NC umożliwiają łatwe blokowanie, sygnalizację lub sprzężenie zwrotne PLC.

★ Niezawodność na poziomie przemysłowym

Przetestowano pod kątem wysokiej wytrzymałości elektrycznej, niskiej rezystancji styków i stabilnego tłumienia łuku — minimalizując przestoje.

★ Naszymi kluczowymi zaletami są: 1) Pełne międzynarodowe certyfikaty, 2) Silne możliwości OEM/ODM, 3) Wysoki stosunek kosztów do wydajności, 4) Niezawodne moce produkcyjne na dużą skalę, 5) Bogate doświadczenie eksportowe.

D Contactor

★ Nasze produkty są z powodzeniem eksportowane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Ameryki Południowej, Afryki, Europy i krajów WNP, ze szczególnym naciskiem na rynki Pasa i Szlaku.

D Contactor

Typowe zastosowania

D Contactor Rozruszniki silników: pompy, wentylatory, sprężarki, mieszalniki

D Contactor Systemy HVAC: sterowanie agregatem chłodniczym i dmuchawą

D Contactor Automatyka Przemysłowa: Linie przenośnikowe, maszyny pakujące

D Contactor Zarządzanie budynkiem: sterowanie windami, banki oświetleniowe

D Contactor Energia i woda: Oczyszczanie ścieków, systemy nawadniające

Często zadawane pytania

P1: Co oznacza „Stycznik D”?

A1: „D” odnosi się do oznaczenia serii (LC1-D) używanego na całym świecie dla tej modułowej, znormalizowanej platformy styczników prądu przemiennego. Nie jest to klasyfikacja techniczna, ale powszechnie uznawana w branży paneli ze względu na jej kompatybilność z akcesoriami, takimi jak przekaźniki przeciążeniowe i blokady mechaniczne.

P2: Jaka jest różnica między obowiązkiem AC-3 i AC-4?

A2:

● AC-3: Normalne uruchamianie/zatrzymywanie silników klatkowych (np. pomp, wentylatorów). Niższy stres.

● AC-4: Częste podłączanie, przesuwanie lub cofanie (np. dźwigi, wciągniki). Wyższe obciążenie elektryczne → wymaga solidniejszych styków. → CDADA LC1-D jest przystosowany do obu zastosowań, co czyni go wszechstronnym.

P3: Czy mogę używać tego stycznika bez przekaźnika przeciążeniowego?

A3: Niezalecane do obciążeń silnika. Stycznik jedynie przełącza zasilanie – nie chroni przed przeciążeniami. Aby zapewnić bezpieczeństwo silnika, należy zawsze łączyć go z termicznym lub elektronicznym przekaźnikiem przeciążeniowym.

P4: Czy dostępne są wersje 4-biegunowe?

A4: Tak! Wszystkie modele LC1-D obsługują konfiguracje 3P lub 4P – idealne do zastosowań z przełączaniem przewodu neutralnego lub systemów 4-przewodowych.

P5: Dlaczego warto wybrać CDADA zamiast innych styczników serii D?

A5: CDADA oferuje:

● Prawdziwa zgodność z normą IEC 60947-4-1 w raportach z testów

● Szerszy zakres napięcia cewki (w tym 415 V, 480 V, 600 V na eksport)

● Stała jakość dzięki stykom ze stopu srebra i komorom łukowym

● Ceny przyjazne dla producentów OEM i szybka realizacja próbek

● Globalne certyfikaty (CE) i dokumentacja w języku angielskim
