F Stycznik

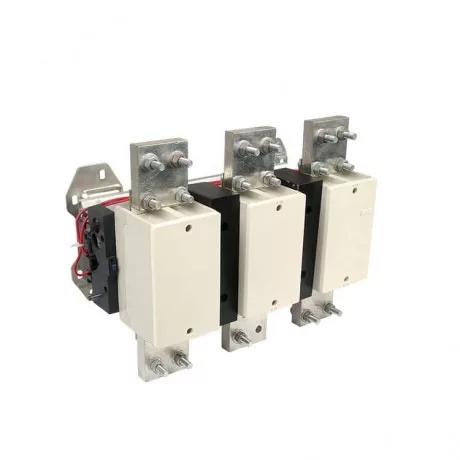

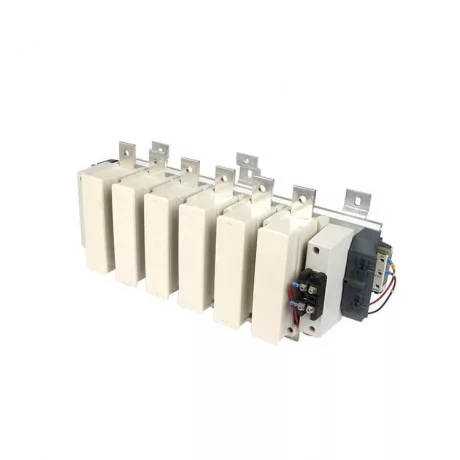

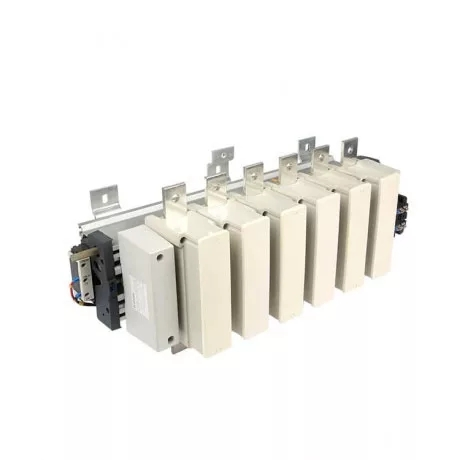

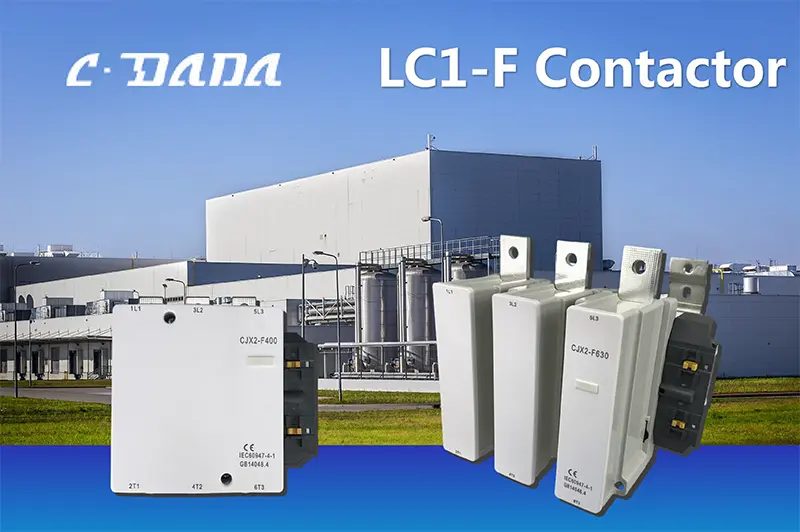

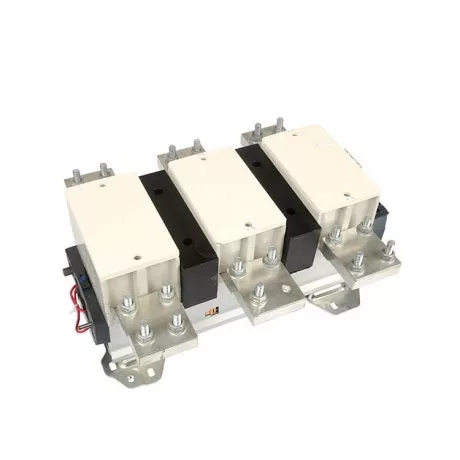

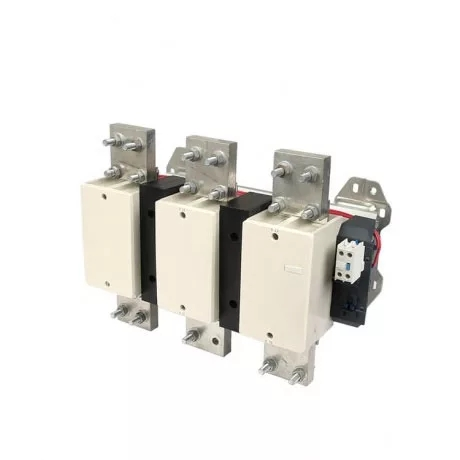

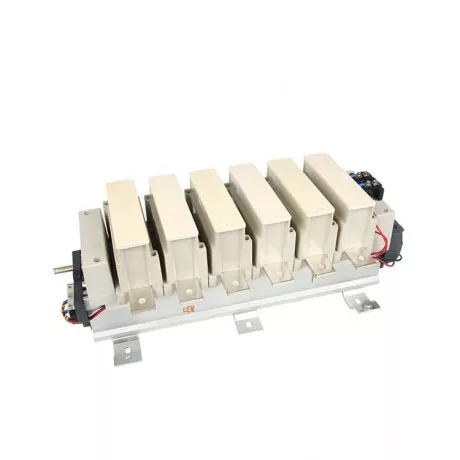

Spełnij wymagania energetyczne dużych systemów przemysłowych dzięki stycznikowi CDADA LC1-F serii F — wysokoprądowemu stycznikowi prądu przemiennego zaprojektowanemu przez profesjonalnego dostawcę Shanghai DADA Electric CO., LTD. zgodnie z normami IEC/EN 60947-4-1. Zaprojektowane do sterowania silnikami o dużej wytrzymałości i przełączania mocy, seria LC1-F obsługuje znamionowe prądy robocze od 115 A do 1000 A i steruje 3-fazowymi silnikami klatkowymi o mocy do 500 kW (przy 380–415 V, obciążenie AC-3) lub 670 kW przy 690 V.

Dostępny w konfiguracjach 3- lub 4-biegunowych, idealnie nadaje się do sprężarek, dużych pomp, kruszarek, agregatów chłodniczych HVAC, sprzętu górniczego i stacji uzdatniania wody. Dzięki stopniom wykorzystania AC-3 i AC-4 radzi sobie zarówno ze standardowym rozruchem silnika, jak i wymagającymi zastosowaniami, takimi jak podłączanie lub impulsowanie. Posiadający certyfikat CE, znamionowy dla izolacji 690 V i pracujący w temperaturach otoczenia od –5°C do +40°C, stycznik CDADA F zapewnia solidną, łatwą w utrzymaniu pracę nawet w trudnych warunkach do wysokości 2000 m.

Kluczowe dane techniczne

Seria: Stycznik F

Marka: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certyfikacja: CE

Bieguny: 3P lub 4P (do wyboru w większości modeli)

Znamionowy prąd operacyjny (AC-3): 115A – 1000A

Sterowanie mocą silnika (AC-3):

380/415 V: 55 kW – 500 kW

660/690 V: 80 kW – 670 kW

Kategorie użytkowe: AC-3 (praca silnika), AC-4 (podłączanie/calowanie)

Znamionowe napięcie izolacji: 690 V AC

Temperatura otoczenia: –5°C do +40°C

Wysokość: ≤ 2000 m

Montaż: pionowy ±5°, kategoria montażowa III

Napięcia cewki (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Maksymalny konwencjonalny prąd grzewczy (AC-1): do 1200A

Karta danych technicznych

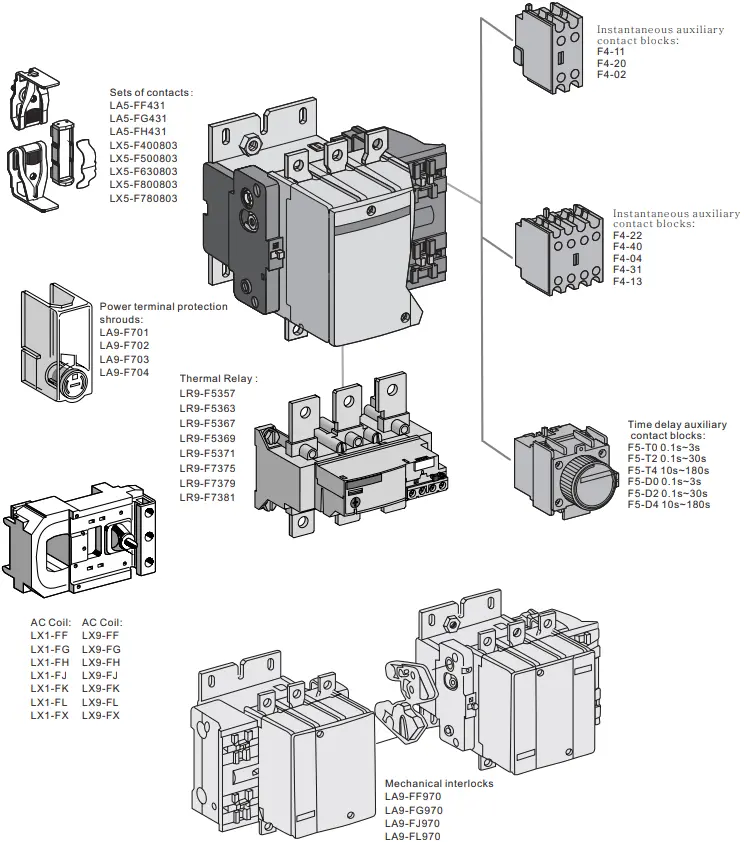

Akcesoria

Dlaczego warto wybrać stycznik CDADA F?

★ Prawdziwa wydajność przy dużych obciążeniach

Obsługuje silniki do 1000 A i ponad 500 kW – idealne dla górnictwa, ropy i gazu, hut i infrastruktury miejskiej.

★ Globalna kompatybilność napięcia

Szeroka gama opcji cewek AC (w tym 415 V, 480 V, 600 V) zapewnia bezproblemową integrację w projektach europejskich, północnoamerykańskich, bliskowschodnich i afrykańskich.

★ AC-4 przystosowane do wymagających cykli

W przeciwieństwie do podstawowych styczników, LC1-F wytrzymuje częste cofanie, hamowanie i impulsowanie – co jest krytyczne w przypadku dźwigów, wind i wytłaczarek.

★ Elastyczność 4-biegunowa

W razie potrzeby przełączaj przewód neutralny — idealny do systemów TT, agregatów prądotwórczych lub wrażliwych obciążeń przemysłowych.

★ Solidne zarządzanie temperaturą i łukiem

Zoptymalizowane komory łukowe i styki o wysokiej przewodności zapewniają długą żywotność elektryczną i niskie wytwarzanie ciepła przy ciągłym obciążeniu.

★ Gotowy do montażu OEM i konstruktorów paneli

Kompatybilny ze standardową szyną DIN lub montażem śrubowym i doskonale łączy się z termicznymi przekaźnikami przeciążeniowymi CDADA, tworząc kompletne rozwiązania rozruszników silników.

★ Stale inwestujemy w badania i rozwój, monitorujemy światowe standardy i trendy rynkowe oraz współpracujemy z ekspertami branżowymi w celu unowocześnienia naszego portfolio produktów.

Typowe zastosowania

Sterowanie dużymi silnikami: Kruszarki, młyny kulowe, pompy odśrodkowe

Energia i media: Instalacje wodno-ściekowe, urządzenia pomocnicze elektrowni

HVAC: Przemysłowe agregaty chłodnicze, wieże chłodnicze

Transport materiałów: przenośniki taśmowe, podnośniki kubełkowe

Morskie i offshore: systemy silników pokładowych

Odnawialne źródła energii: elektrownie szczytowo-pompowe i systemy zasilania biomasą

Często zadawane pytania (FAQ)

P1: Jaka jest różnica między stycznikami serii D i F?

A1:

● Seria D (np. LC1-D): Do lekkich i średnich obciążeń (do 95 A / 45 kW).

● Seria F (LC1-F): Do ciężkich zastosowań przemysłowych (115A–1000A / 55kW–500kW+). → Seria F ma większe przerwy stykowe, wzmocnione komory łukowe i wyższą wytrzymałość krótkotrwałą.

P2: Czy mogę użyć stycznika 4P F do przełączenia przewodu neutralnego?

Odpowiedź 2: Tak. Wersja 4-biegunowa umożliwia jednoczesne odłączenie wszystkich 3 faz + przewodu neutralnego – jest to wymagane w niektórych zastosowaniach związanych z bezpieczeństwem lub izolacją (np. przy przełączaniu generatora).

P3: Czy przekaźnik przeciążeniowy jest nadal potrzebny?

A3: Absolutnie. Stycznik jedynie przełącza zasilanie – nie chroni przed przeciążeniami i zanikiem fazy. Zawsze łączyć z termicznym lub elektronicznym przekaźnikiem przeciążeniowym w celu ochrony silnika.

P4: Co w praktyce oznacza „ocena AC-4”?

A4: Oznacza to, że stycznik może bezpiecznie obsługiwać podłączanie silnika (hamowanie wsteczne) i impulsowanie (krótkie impulsy) – powszechne w wciągnikach, prasach i mieszadłach. Powoduje to wysokie skoki prądu; Ocena AC-4 zapewnia trwałość styku.

P5: Dlaczego warto wybrać stycznik CDADA F zamiast marek globalnych?

A5: CDADA oferuje:

● Prawdziwa zgodność z normą IEC 60947-4-1 z dokumentacją testową

● Konkurencyjne ceny bez kompromisów w zakresie styków ze stopu srebra i tłumienia łuku

● Pełny zakres napięcia cewki na potrzeby eksportu globalnego

● Szybka dostawa próbek i masowa z Chin

● Wsparcie OEM: niestandardowe oznakowanie, opakowanie i pliki techniczne (deklaracja CE, schematy okablowania)
