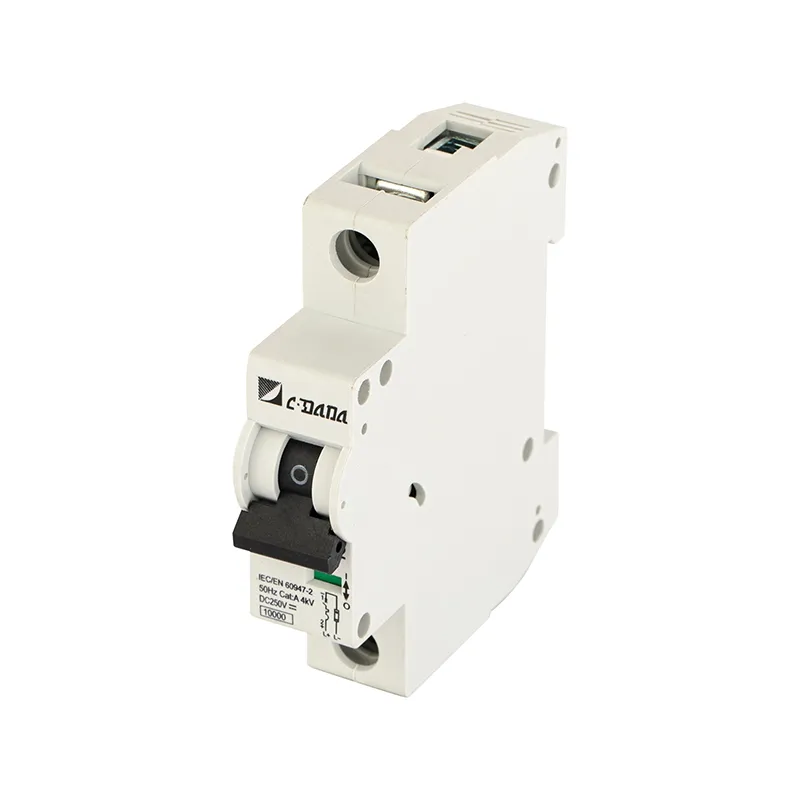

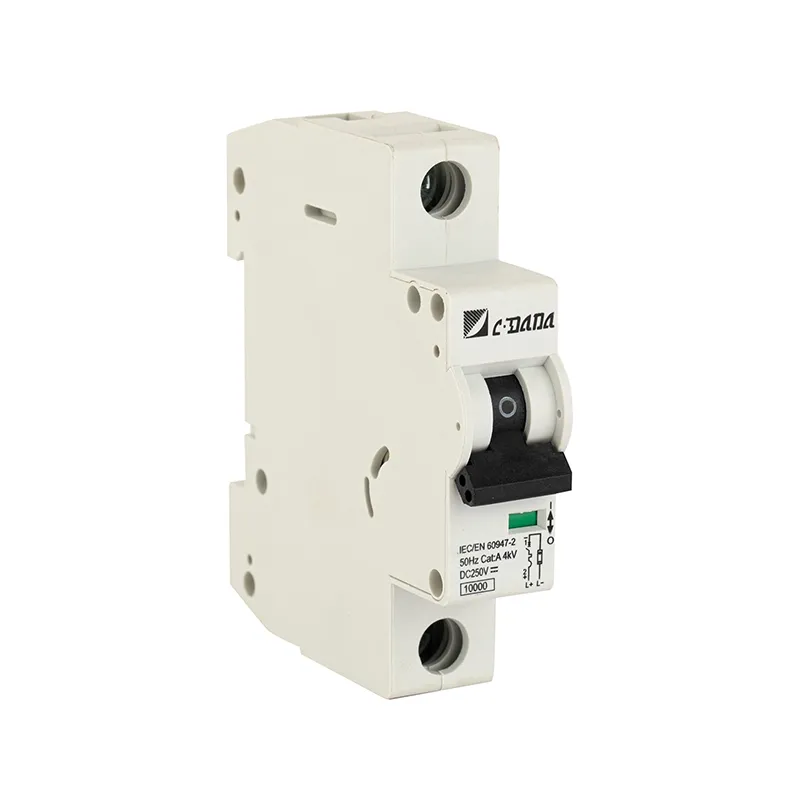

Miniaturowy wyłącznik nadprądowy 250 V DC

Chroń swoje obwody prądu stałego za pomocą miniaturowego wyłącznika automatycznego (MCB) CDADA DAB7-63 250 V DC – o napięciu znamionowym do 250 V DC, zaprojektowanego przez Shanghai DADA Electric CO., LTD, niezawodną fabrykę w Chinach, w celu niezawodnej ochrony przed przeciążeniami i zwarciami w nowoczesnych systemach fotowoltaicznych (PV), telekomunikacji, magazynowaniu akumulatorów i przemysłowych systemach prądu stałego.

W przeciwieństwie do standardowych wyłączników prądu przemiennego, wyłącznik DAB7-63 został specjalnie zaprojektowany do zastosowań prądu stałego, gdzie wygaszanie łuku jest większym wyzwaniem ze względu na stałą polaryzację napięcia. Dzięki dużej zdolności wyłączania wynoszącej 6000 A przy napięciu stałym 250 V, szybko przerywa prądy zwarciowe, aby zapobiec uszkodzeniom spowodowanym prądem wstecznym, sprzężeniem zwrotnym falownika lub awariami stringów, co czyni go niezbędnym elementem bezpieczeństwa w domowych i komercyjnych instalacjach fotowoltaicznych.

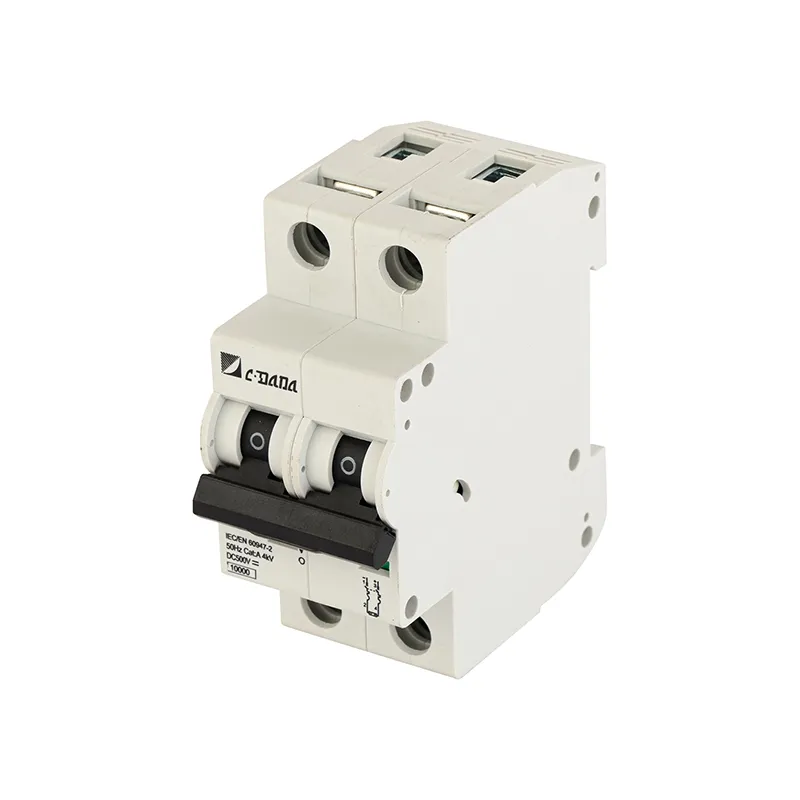

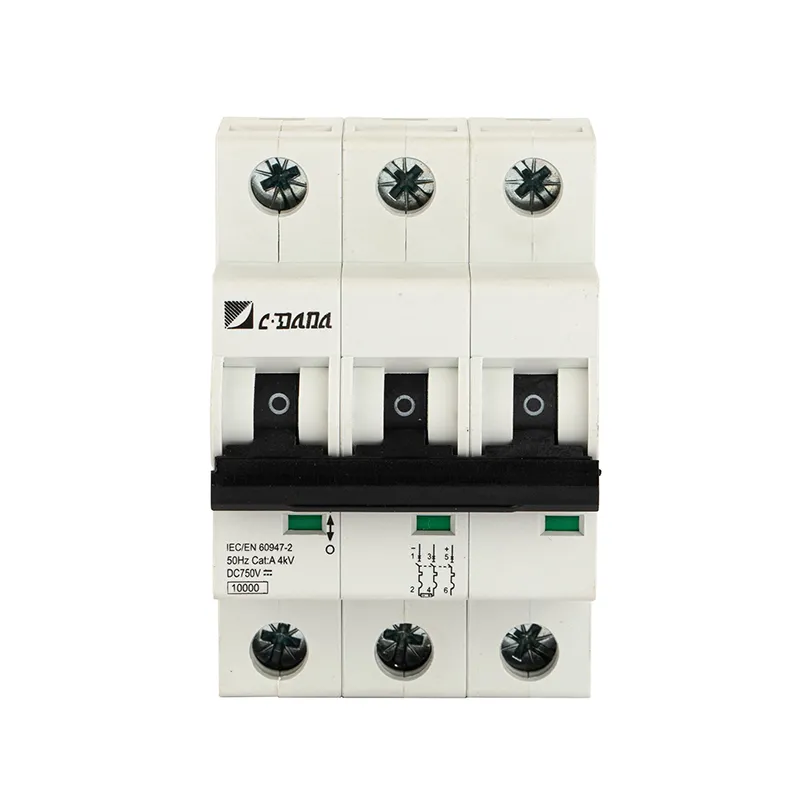

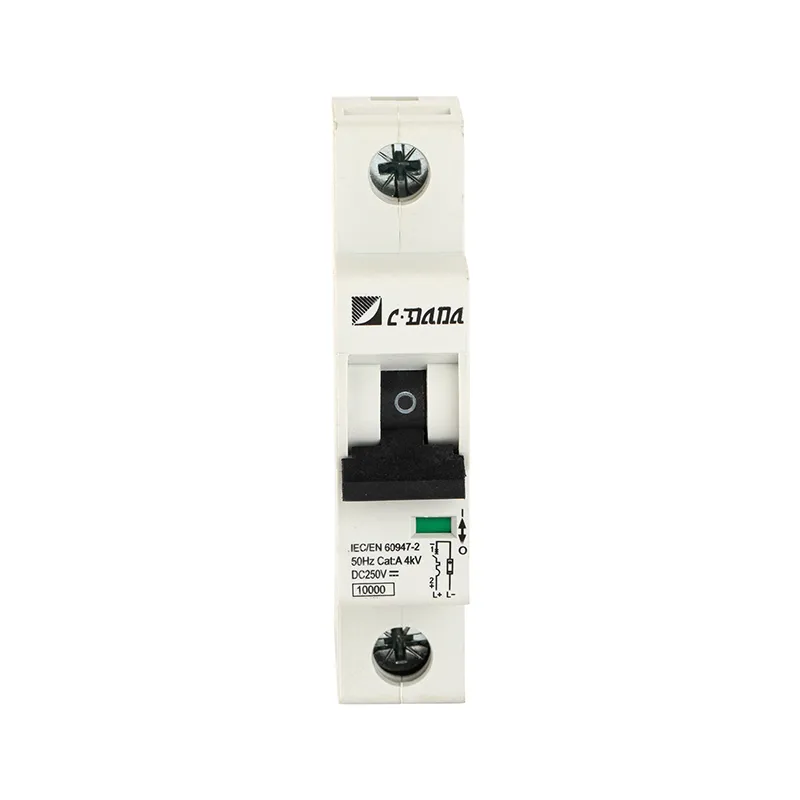

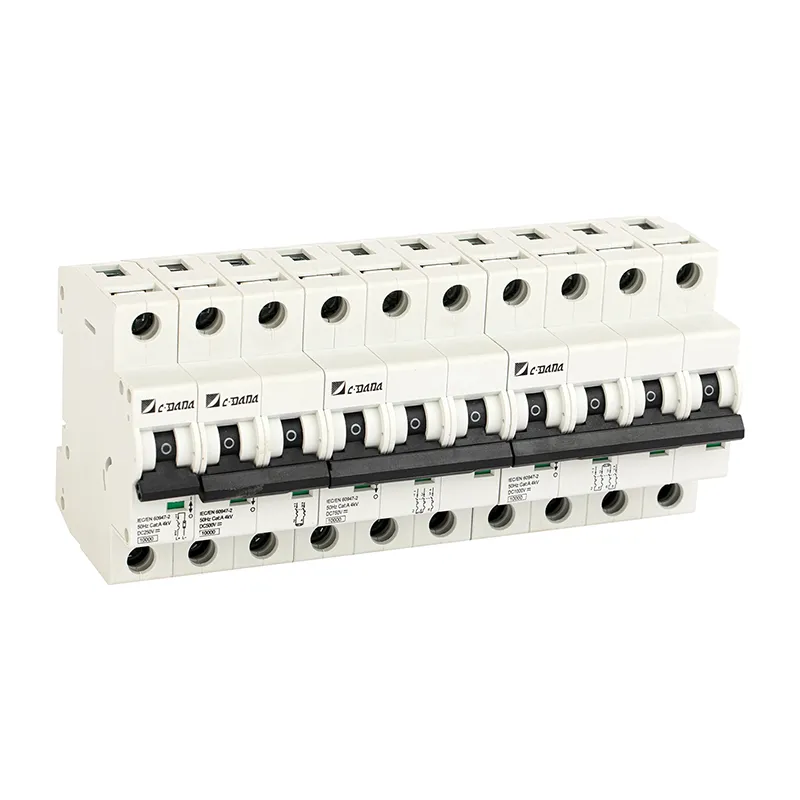

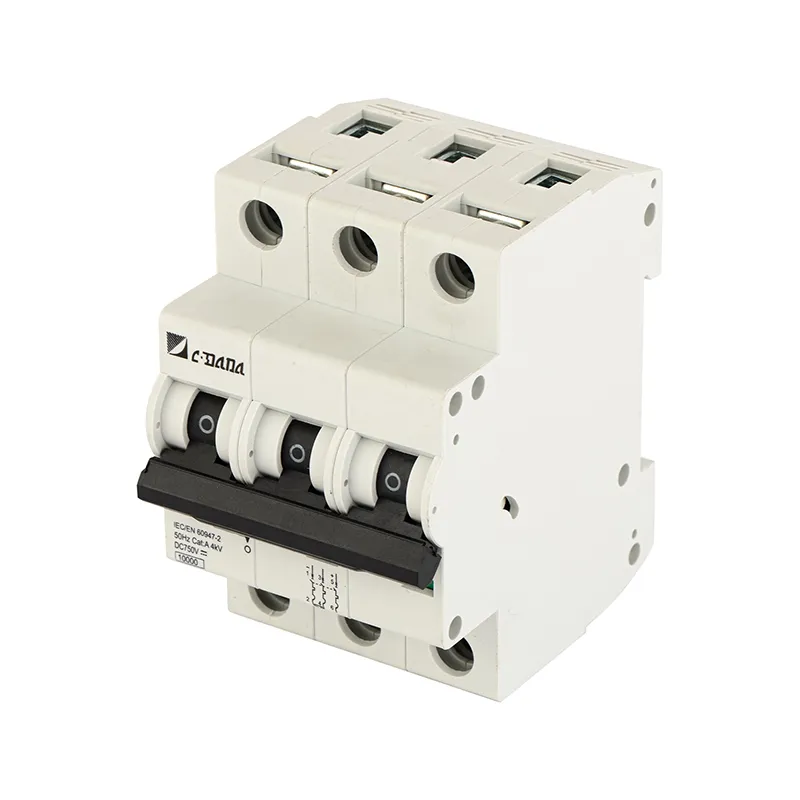

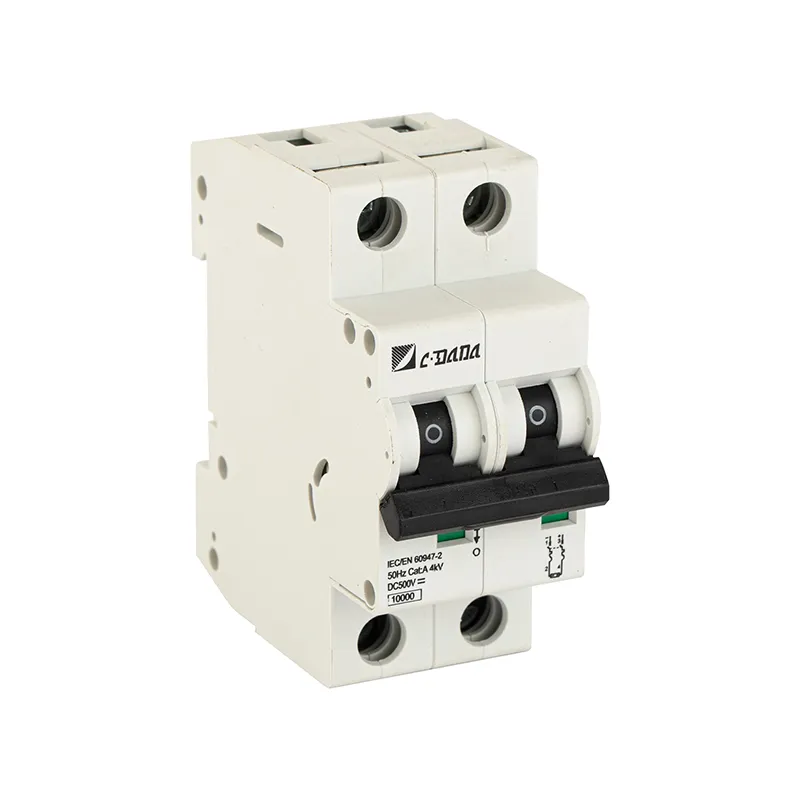

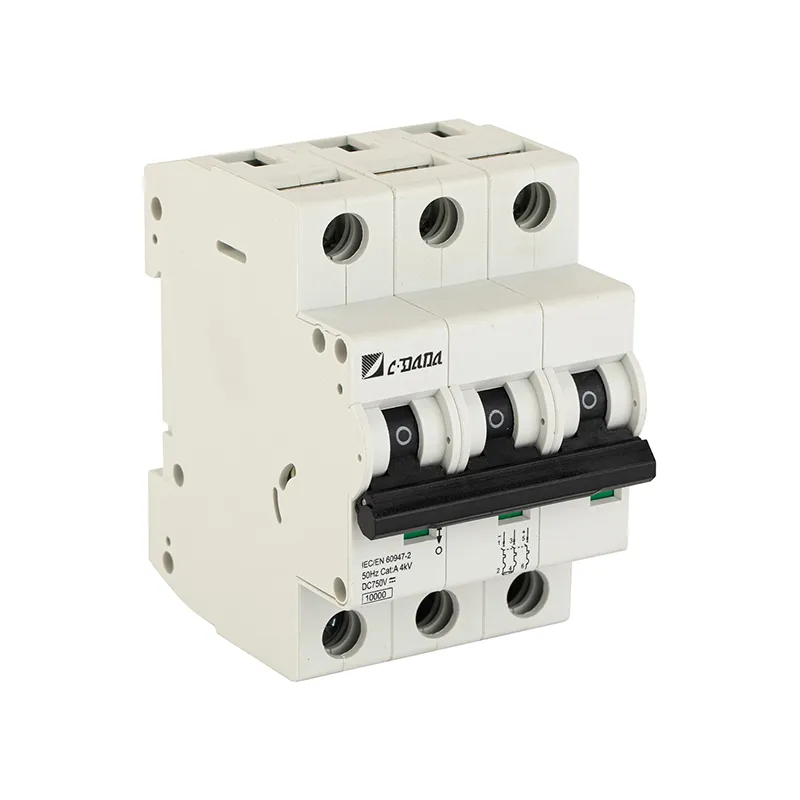

Dostępny w 13 wersjach prądowych (1A–63A) i konfiguracji 1P dla 250 V DC, można go również skalować do 2P (500 V), 3P (750 V) i 4P (1000 V) dla paneli fotowoltaicznych wyższego napięcia. Wyłącznik posiada opcje podwójnego okablowania (kabel lub szyna zbiorcza), wyraźne wskazanie położenia styków oraz mechanizm szybkiego załączania/szybkiego rozłączania w celu lepszego tłumienia łuku. W pełni zgodny z normami IEC 60947-2, IEC 60947-8, CCC i EU RoHS, zapewnia globalne standardy bezpieczeństwa i ochrony środowiska.

Kluczowe dane techniczne

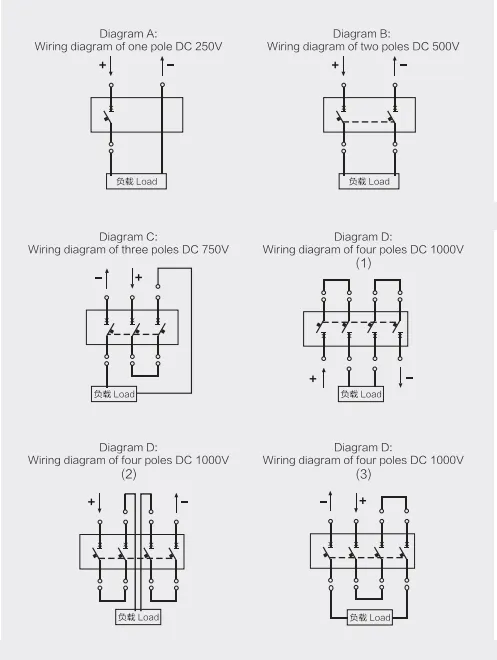

Schemat okablowania

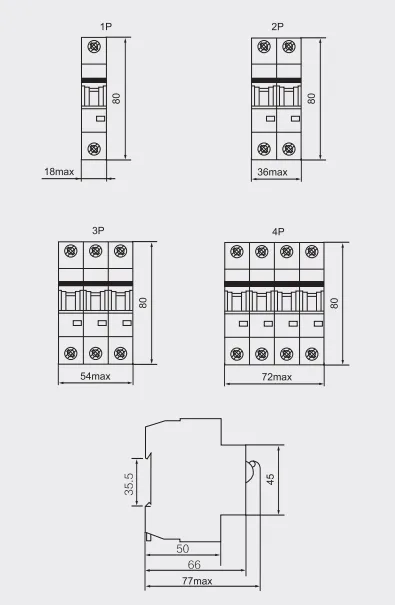

Zarys miniaturowego wyłącznika automatycznego prądu stałego i wymiary instalacyjne

Dlaczego warto wybrać CDADA DC MCB 250 V?

★ Zaprojektowany specjalnie dla systemów prądu stałego

Zoptymalizowana konstrukcja komory łukowej zapewnia bezpieczne przerywanie prądów zwarciowych prądu stałego – w przeciwieństwie do wyłączników prądu przemiennego o nowym zastosowaniu.

★ Gotowy na instalację fotowoltaiczną

Ma kluczowe znaczenie dla ochrony modułów fotowoltaicznych przed prądem wstecznym i sprzężeniem zwrotnym o awarii falownika – zwiększa niezawodność systemu.

★ Wysoka zdolność wyłączania

6 kA przy 250 V DC spełnia wymagania większości instalacji fotowoltaicznych w budynkach mieszkalnych i małych komercyjnych.

★ Globalne certyfikaty

IEC + CCC + RoHS = niezawodne działanie w Azji, Europie, Afryce i Ameryce Łacińskiej.

★ Konstrukcja bezpieczna dla użytkownika

Przejrzyste okienko pozycji styku zapobiega nieprawidłowemu działaniu; podwójne okablowanie upraszcza integrację panelu.

★ Szeroki zakres działania

Działa niezawodnie od –35°C (zimny klimat) do +70°C (gorące dachy lub obudowy).

Dlaczego warto wybrać CDADA?

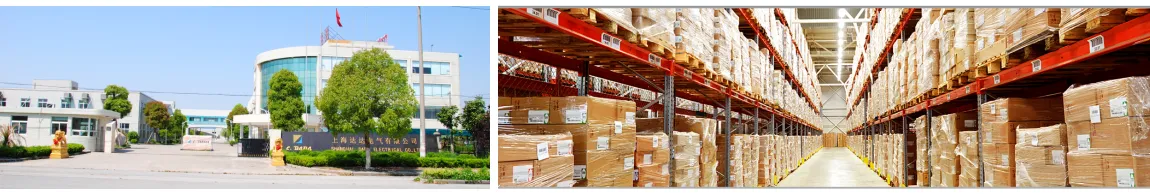

★ Jesteśmy producentem od ponad 42 lat. Nasza firma powstała w 1983 roku i przez ostatnie lata rozwijała się bardzo dynamicznie. Mając ponad 1000 pozycji, zaprojektowaliśmy i wykonaliśmy własny wyłącznik automatyczny, oparty na gotowych wyłącznikach i uszczelkach OEM. Tworzymy nową koncepcję, aby zróżnicowany męski wyłącznik automatyczny spełniał potrzeby klientów.

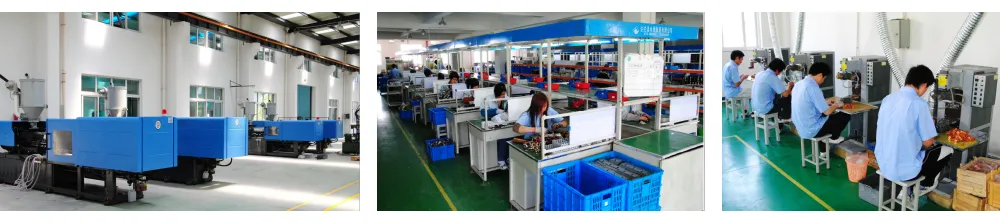

★ Dzięki ponad 42-letniemu doświadczeniu dysponujemy własnym sprzętem do projektowania i produkcji, zapewniającym szybką i wysokiej jakości realizację.

★ Mamy zespół, który bardzo szybko reaguje na opinie. Odpowiedzi na zapytania w ciągu 1 dnia roboczego, 3D w ciągu 1 dnia roboczego.

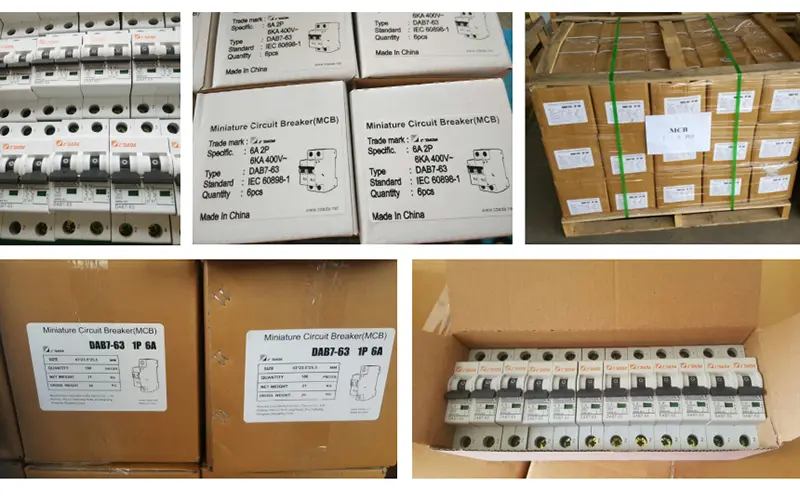

★ Pakowanie

Większość naszych klientów dostarcza nam specyfikacje produktu lub opakowania bezpośrednio na wydrukach swoich projektów. Chętnie podejmiemy z Tobą współpracę, aby spełnić Twoje wymagania.

★ Światowej sławy wystawa energii elektrycznej Power Gen

Nasza wystawa obejmuje świat, Dubaj, Brazylię, Rosję, Hanower, Egipt, Austrię, Iran, Meksyk i inne profesjonalne wystawy mocy

Typowe zastosowania

Instalacje fotowoltaiczne: Ochrona ciągów w skrzynkach przyłączeniowych

Magazynowanie energii akumulatora: zabezpieczenie nadprądowe po stronie prądu stałego

Szafy zasilania telekomunikacyjnego: dystrybucja –48 V lub +24 V DC

Stacje ładowania pojazdów elektrycznych: pomocnicze obwody prądu stałego

Przemysłowe panele sterowania: PLC, czujniki i siłowniki, zasilanie prądem stałym

Często zadawane pytania

P1: Czy mogę używać wyłącznika różnicowoprądowego AC do obwodów prądu stałego 250 V?

Odpowiedź 1: Nie. Wyłączniki prądu przemiennego polegają na przejściu przez zero w celu wygaszenia łuków — prąd stały nie ma przejścia przez zero, więc łuki utrzymują się, powodując topienie, pożar lub brak zadziałania. Zawsze używaj wyłącznika MCB z napięciem stałym, takiego jak CDADA DAB7-63.

P2: Czy polaryzacja jest ważna?

A2: Tak! Miniaturowy wyłącznik automatyczny DAB7-63 250 V DC ma zdefiniowane zaciski wejściowe (zasilanie +/–) i wyjściowe (L+/L–). Odwrócenie polaryzacji zmniejsza skuteczność gaszenia łuku i może unieważnić certyfikat bezpieczeństwa.

P3: Jaka jest różnica między wyłącznikami nadprądowymi 1P, 2P i 4P?

A3:

● 1P: Chroni jeden przewód przy napięciu 250 V DC (np. przewód dodatni w uziemionej instalacji fotowoltaicznej)

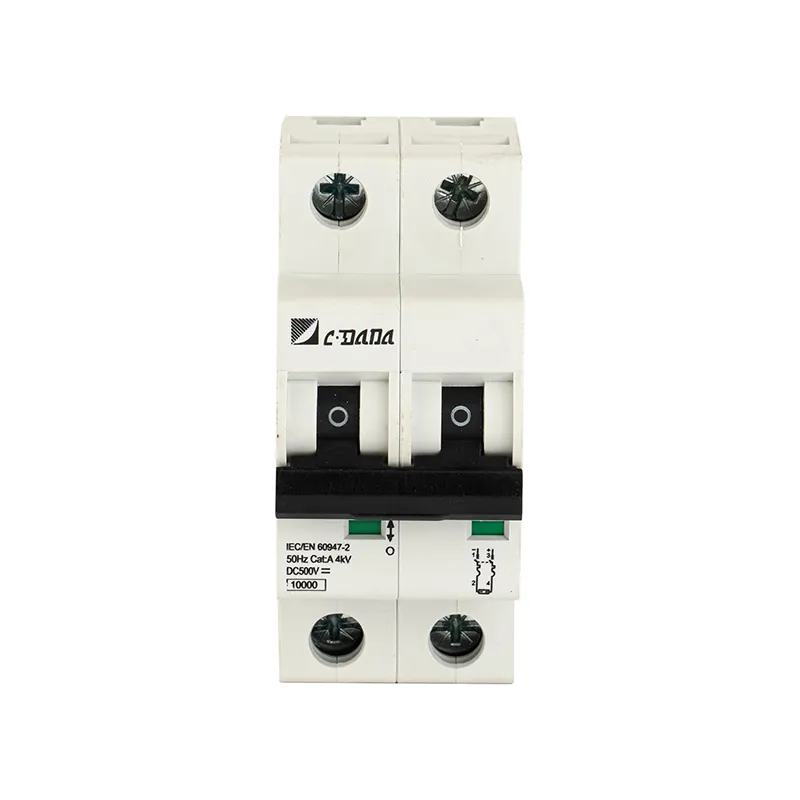

● 2P: Przerywa oba + i – przy 500 V DC (systemy pływające)

● 4P: Dla łańcuchów 1000 V DC (duże komercyjne elektrownie fotowoltaiczne)

→ Zawsze dopasowuj liczbę biegunów do napięcia systemu i schematu uziemienia.

P4: Czy można go używać do częstego przełączania?

O4: Nie — jest przeznaczony do rzadkiej obsługi ręcznej (np. konserwacji). Do codziennego przełączania należy używać stycznika prądu stałego lub przełącznika obciążenia.

P5: Dlaczego wybrać CDADA zamiast innych marek DC MCB?

A5: CDADA oferuje:

● Konstrukcja zapewniająca przerwanie łuku prądu stałego (nie przystosowana do prądu przemiennego)

● Pełna certyfikacja IEC + CCC

● Przejrzysty wizualny wskaźnik stanu

● Szeroki zakres prądu (1A–63A) dla precyzyjnego doboru

● Konkurencyjne ceny z dokumentacją techniczną w języku angielskim
