Elektromagnetyczny wyłącznik różnicowoprądowy

Dla bezpieczeństwa o znaczeniu krytycznym, gdzie niezawodność nie może zależeć od zasilania zewnętrznego, wybierz elektromagnetyczny wyłącznik różnicowoprądowy CDADA (RCCB). Zaprojektowany przez Shanghai DADA Electric CO., LTD zgodnie z normami IEC 61008-1, ten czysto elektromagnetyczny wyłącznik różnicowoprądowy działa bez żadnych obwodów elektronicznych ani napięcia pomocniczego, dzięki czemu jest odporny na wahania mocy, przepięcia i utratę przewodu neutralnego.

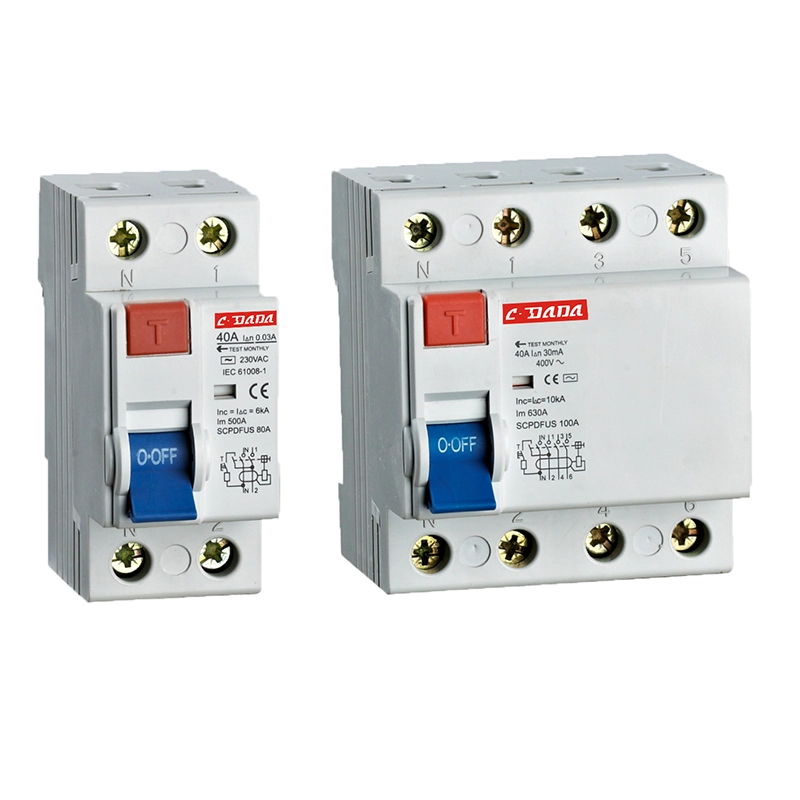

Dostępny w konfiguracjach 2P (1+N) i 4P (3+N) z prądami znamionowymi od 16A do 100A i czułością 10mA, 30mA lub 100mA, zapewnia niezawodne zabezpieczenie przed zwarciami doziemnymi w zanieczyszczonym, o dużej wilgotności lub niestabilnym środowisku sieciowym.

Dzięki warunkowej wartości znamionowej zwarcia 6 kA, importowanej obudowie ognioodpornej i wskaźnikowi położenia styków, elektromagnetyczny wyłącznik RCCB CDADA cieszy się zaufaniem w obiektach przemysłowych, infrastrukturze wiejskiej i panelach eksportowych, gdzie najważniejsza jest absolutna niezawodność mechaniczna.

Kluczowe dane techniczne

Typ: elektromagnetyczny RCCB (bez elektroniki, nie wymaga dodatkowego zasilania)

Norma: IEC 61008-1

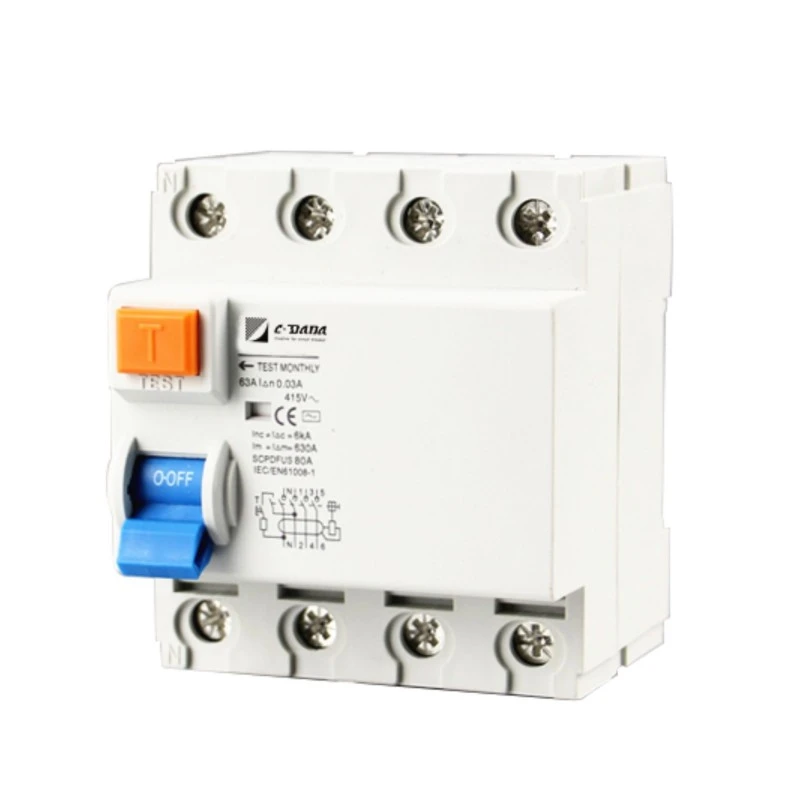

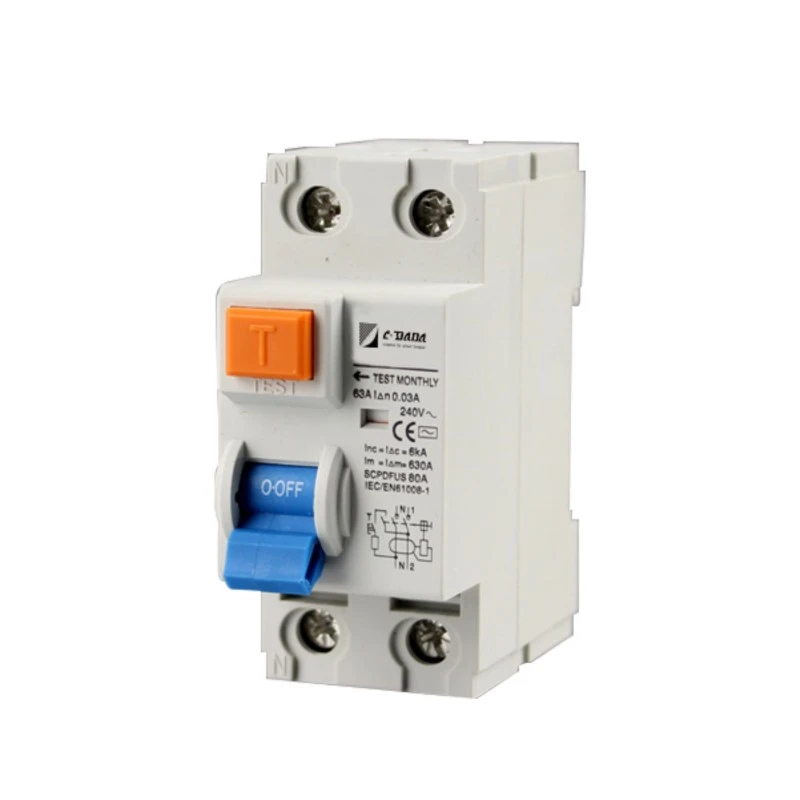

Bieguny: 2P (1+N) lub 4P (3+N)

Prąd znamionowy (w): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Napięcie znamionowe:

2P: 240 V AC

4P: 240/415 V AC

Czułość (I△n): 10mA, 30mA, 100mA

Prąd niewyłączający: 0,5 × I△n

Czas wyłączenia przy I△n: ≤ 0,1 sekundy

Zdolność załączania i wyłączania (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Warunkowy prąd zwarciowy (Inc): 6kA

Impulsowe napięcie wytrzymywane (Uimp): 6000 V

Stopień ochrony: IP20

Montaż: szyna DIN 35mm, szerokość 45mm

Zaciski: Typ pinowy, obsługuje kable do 35 mm²

Obudowa: importowane tworzywo sztuczne trudnopalne, żaroodporne i odporne na uderzenia

Temperatura robocza: Odpowiednia do zanieczyszczonych/trudnych środowisk

Wskaźnik wizualny: Wskaźnik stanu stycznika (pokazuje stan WŁ./WYŁ.)

Mechanizm wyzwalający: Czyste wyzwalanie elektromagnetyczne – działa nawet przy braku napięcia w sieci

Dlaczego warto wybrać elektromagnetyczny RCCB CDADA?

★ Zerowa zależność od napięcia zasilania

W przeciwieństwie do elektronicznych wyłączników RCCB, elektromagnetyczny wyłącznik różnicowoprądowy nie wymaga dodatkowego zasilania — działa niezawodnie nawet w przypadku przerwania przewodu neutralnego, spadku napięcia lub awarii zasilania.

★ Niezrównana niezawodność w trudnych warunkach

Specjalna konstrukcja terminala i wysokiej jakości materiały zapewniają stabilną pracę w zapylonym, wilgotnym lub korozyjnym środowisku — idealne rozwiązanie dla gospodarstw rolnych, tuneli i szaf zewnętrznych.

★ Konstrukcja z natury odporna na awarie

Brak półprzewodników = brak starzenia, brak usterek oprogramowania, brak wrażliwości na zakłócenia elektromagnetyczne. Po prostu fizyka mechaniczno-magnetyczna – sprawdzona od dziesięcioleci.

★ Zgodność z globalnymi standardami

W pełni zgodny z normą IEC 61008-1, odpowiedni do projektów międzynarodowych wymagających solidnej, bezobsługowej ochrony.

★ Wyczyść opinię operacyjną

Wbudowany wskaźnik położenia styków umożliwia natychmiastowe potwierdzenie wizualne – krytyczne dla audytów bezpieczeństwa i konserwacji.

★ Szanując poufność klientów, obsługujemy licznych dystrybutorów i partnerów OEM na całym świecie, którzy dostarczają produkty do dużych projektów i na rynki lokalne.

★ Nasze zespoły sprzedaży i inżynierii starają się odpowiadać na wszystkie zapytania techniczne w ciągu 24 godzin roboczych.

Typowe zastosowania

Elektryfikacja obszarów wiejskich: obszary o niestabilnych lub słabych sieciach

Zakłady przemysłowe: Środowiska o wysokim poziomie EMI (spawacze, silniki)

Tunele i kopalnie: Wilgotne i zanieczyszczone warunki

Systemy zapasowe: Tam, gdzie nie można zagwarantować neutralnej integralności

Panele eksportowe: Dla rynków wymagających czystej niezawodności elektromagnetycznej (np. części Afryki, Bliskiego Wschodu, Azji Południowo-Wschodniej)

Często zadawane pytania (FAQ)

P1: Jaka jest różnica między wyłącznikami różnicowoprądowymi typu A i typu AC? A1:

● Typ AC: wykrywa jedynie gładki, sinusoidalny upływ prądu przemiennego (np. z powodu awarii grzejnika).

● Typ A: Wykrywa prąd zmienny + pulsujący upływ prądu stałego (np. z ładowarek do telefonów, sterowników LED, pralek). → Typ A jest wymagany w nowoczesnych instalacjach z obciążeniami elektronicznymi. CDADA oferuje oba typy — potwierdź swoje potrzeby aplikacyjne.

P2: Jaka jest różnica między elektronicznymi i elektromagnetycznymi wyłącznikami różnicowoprądowymi?

Funkcja	Elektroniczny wyłącznik różnicowoprądowy	Elektromagnetyczny RCCB
Wymagana moc	Tak (wymaga napięcia sieciowego)	Nie – działa przy 0V
Neutralna zależność	Nie powiedzie się, jeśli nastąpi przerwa w działaniu neutralnym	Nadal działa bez neutralnego
Czułość EMI	Może spowodować fałszywe wyłączenie w pobliżu silników/przetwornic VFD	Odporny na zakłócenia elektromagnetyczne
Koszt	Niżej	Nieco wyżej
Przypadek użycia	Stabilne sieci miejskie	Systemy surowe, wiejskie lub krytyczne

P3: Czy ten elektromagnetyczny RCCB obsługuje ochronę osobistą 30 mA?

A3: Tak — jest dostępny w wersjach 10 mA, 30 mA i 100 mA. Wersja 30mA spełnia wymagania IEC dotyczące ratującej życie ochrony przed wstrząsami.

P4: Czy można go stosować w systemach uziemiających TT?

A4: Absolutnie. W rzeczywistości w systemach TT preferowane są elektromagnetyczne wyłączniki RCCB, ponieważ nie opierają się na stabilnym neutralnym punkcie odniesienia, które w konfiguracjach TT może być nieobecne lub może mieć wysoką impedancję.

P5: Dlaczego warto wybrać CDADA do elektromagnetycznego wyłącznika różnicowoprądowego?

A5: CDADA zapewnia:

● Konstrukcja elektromagnetyczna zgodna z IEC 61008-1

● Żadnych ukrytych elementów elektronicznych – działanie wyłącznie magnetyczne

● Wysokiej jakości obudowa trudnopalna zapewniająca bezpieczeństwo

● Sprawdzona niezawodność w zanieczyszczonym środowisku

● Wsparcie OEM: ceny zbiorcze, dokumenty certyfikacyjne, szybkie pobieranie próbek
